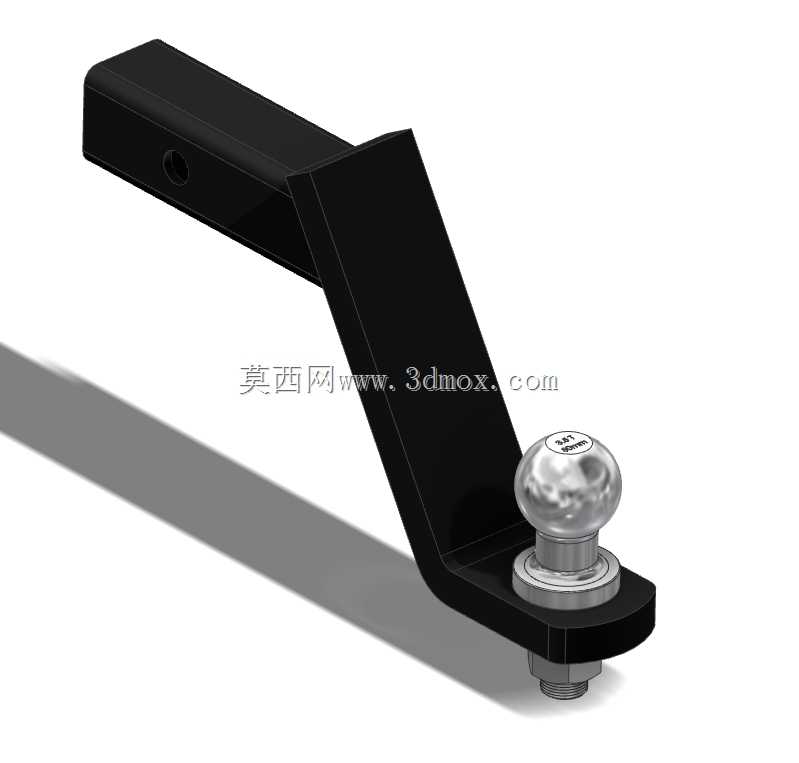

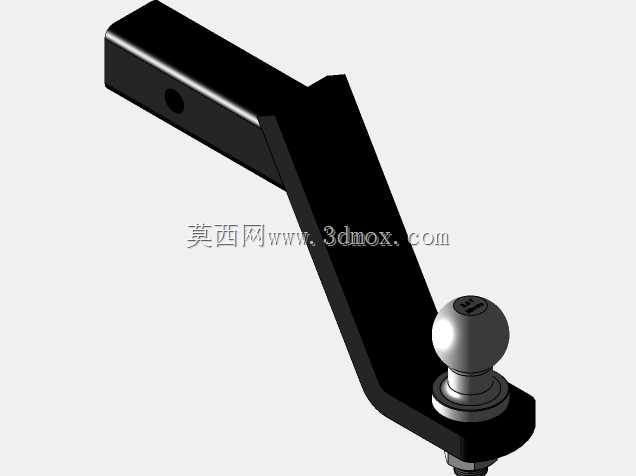

8英寸悬挂式拖车2英寸球挂接连接装置

该挂接装置主要适配轻型拖挂场景的牵引连接需求，常见于家用乘用车加装后牵引小型拖斗、露营拖挂、摩托托架、小型设备转运拖板等使用场景，作为车尾牵引接口与拖挂设备之间的核心传力连接件，承担牵引过程中的纵向拉力、行驶过程中的垂向颠簸载荷以及转向时的横向力矩传递作用。装置主体采用弯折式悬臂结构，插入端适配标准2英寸方口接收器，这一尺寸是目前乘用车辆后拖挂接口的通用规格，插入段预留横向锁销孔，安装时可通过配套锁销与车辆端接收器完成锁止固定，避免行驶过程中出现松脱脱出的风险。弯折段采用下沉式结构设计，能够匹配多数乘用车后保险杠的离地高度，让安装后的拖车球处于合理的离地区间，保证拖挂连接后拖挂设备处于水平姿态，避免出现前高后低或前低后高的异常连接状态，减少行驶过程中拖挂设备的姿态倾斜带来的附加载荷。端部的球头连接结构采用标准2英寸球头规格，是北美及国内轻型拖挂领域通用的球头尺寸，可匹配绝大多数对应规格的拖挂耦合器，球头底部通过法兰盘与主体弯折臂连接，下方采用锁紧螺母完成固定，保证球头与主体结构的连接刚性，能够承受牵引过程中的多向载荷冲击。设计过程中重点考虑了安装边界的适配性，插入段长度满足标准接收器的插入深度要求，不会出现插入过浅导致连接强度不足的问题，弯折段的偏移距离经过校核，安装后不会与车辆后保险杠、后包围结构发生运动干涉，即便在车辆最大转向角度、悬架最大压缩行程下，装置主体也不会与车身部件发生磕碰。结构受力层面，弯折处采用大圆角过渡设计，避免直角弯折带来的应力集中问题，提升整体结构的疲劳强度，能够应对非铺装路面行驶时的交变冲击载荷，主体结构的截面尺寸经过载荷校核，可满足对应吨位轻型拖挂的牵引强度要求，不会出现牵引过程中结构变形、断裂的风险。球头表面采用光滑处理工艺，保证与耦合器连接时的转动灵活性，在车辆转向、上下坡时，球头可允许拖挂端与牵引端存在一定角度的相对转动，适配不同行驶工况下的姿态变化，减少连接部位的刚性冲击。
