液压管路用外丝快插式连接适配器

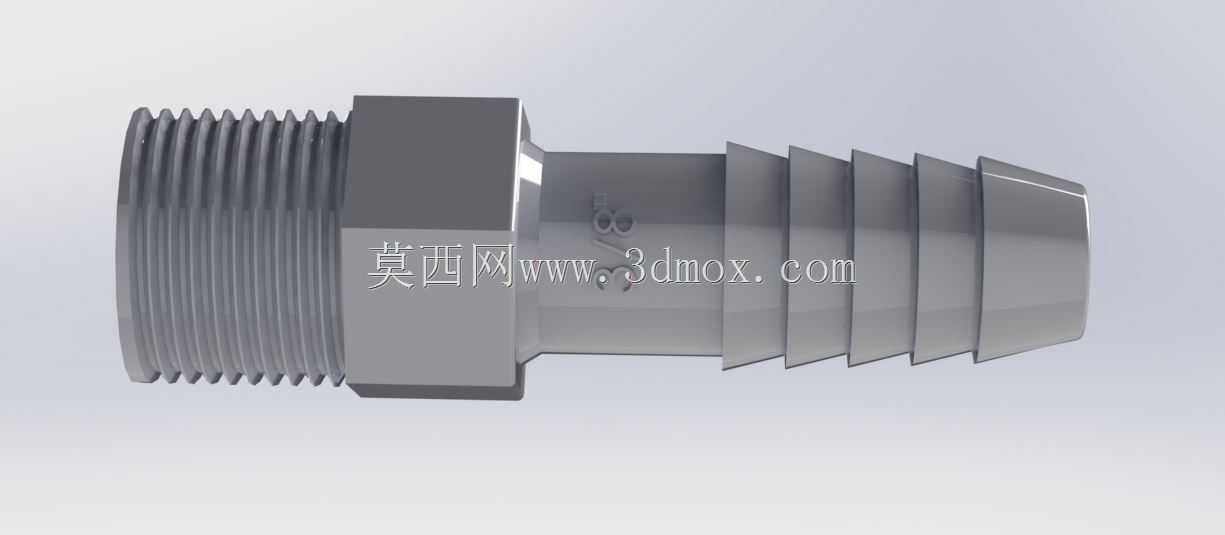

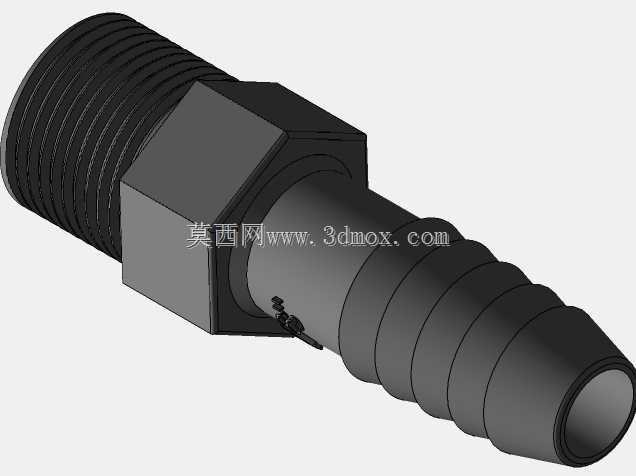

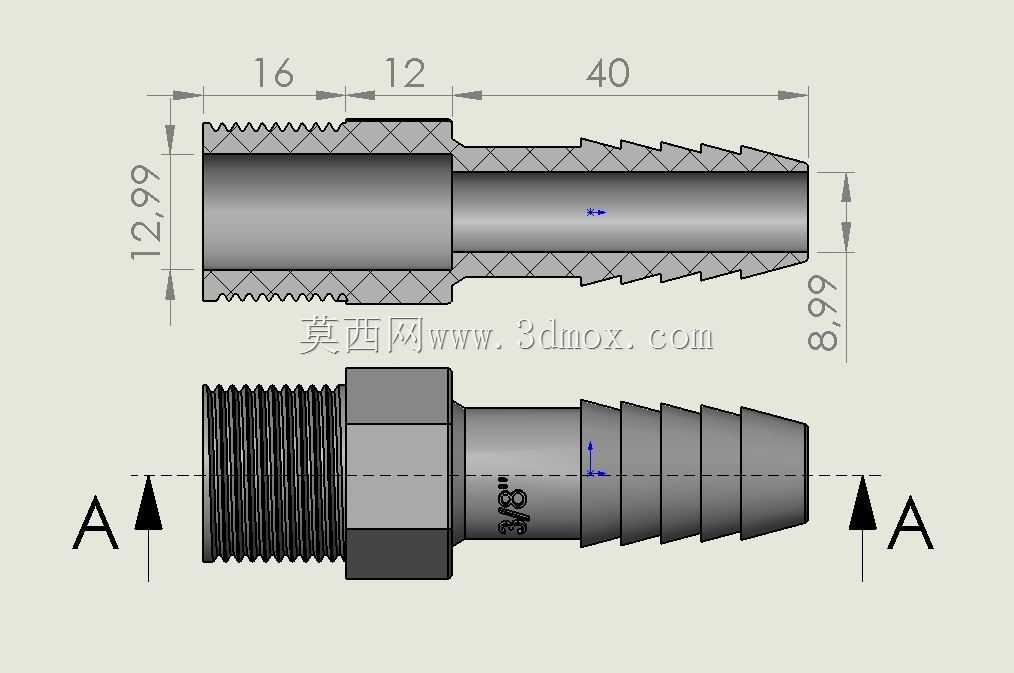

这类外丝快插适配器主要应用在低压液压输送、农用机具流体管路、小型气动系统的管路接驳场景中，日常在植保喷药设备、小型液压站外接油路、车间压缩空气支路改造里都能见到这类零件的身影，核心作用是实现带外螺纹的硬接口与柔性软管的快速密封对接，省去传统接头安装时的套丝、打密封胶、多件拼接的繁琐工序。从结构设计来看，零件一端采用标准外螺纹结构，螺纹段长度16mm，适配端外径12.99mm，螺纹加工精度满足常规液压管路的密封配合要求，中间设计有六角拧动台，宽度适配标准开口扳手的咬合尺寸，安装时可以直接用普通扳手夹持施力，不会打滑损伤接头表面，六角台紧邻螺纹段的位置做了退刀槽设计，避免螺纹拧到底时出现干涉，保证接头端面能和对接件的密封面完全贴合。另一端为竹节式倒刺结构，总长度40mm，插合端外径8.99mm，竹节段的每一圈倒刺都做了圆弧过渡，插入软管时不会割伤软管内壁，倒刺的倾斜角度经过适配，当软管套入后，内部流体压力越高，倒刺和软管内壁的咬合就越紧密，不需要额外加装喉箍也能承受常规工况的管路压力，避免软管受压力冲击脱落。设计过程中优先考虑了安装边界的适配性，零件总长度控制在68mm，六角台的对边尺寸和螺纹段外径匹配，安装时不需要预留过大的操作空间，在空间紧凑的阀组排布场景里也能顺利完成装拆，螺纹端和竹节端的同轴度公差控制在0.05mm以内，流体通过时不会产生偏流阻力，减少管路内部的紊流振动和压力损失。零件的材质选型一般对应304不锈钢或者镀锌碳钢，分别适配腐蚀性流体输送和常规油压、气压输送场景，表面粗糙度要求在Ra1.6以下，既保证和软管接触的位置光滑无毛刺，也让螺纹段的配合顺滑，不会出现卡涩、密封不严的问题。在实际选型时，需要确认对接端的螺纹规格和软管内径尺寸和该接头匹配，安装时软管要完全套过所有竹节倒刺，若工况压力超过1MPa，建议在软管外侧加装喉箍做二次固定，进一步提升连接可靠性，这类接头相比传统的卡套式接头，安装效率能提升60%以上，且后期维护更换软管时不需要拆卸整个阀组，只需要拔出软管即可操作，非常适合需要频繁更换管路、定期维护的农用作业设备、移动式液压工装的管路搭建。
