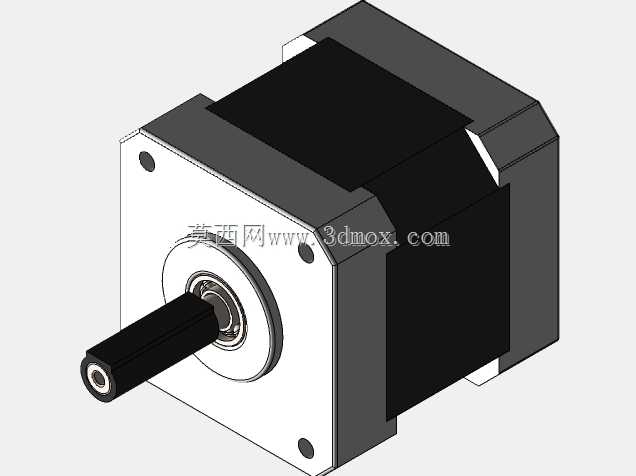

方形法兰输出轴步进电机三维结构

这款步进电机的三维结构还原了量产方形机座步进产品的全部装配细节，从前端法兰的安装孔位到后端机壳的包覆结构，都严格按照实物的装配公差逻辑搭建，没有做简化处理，方便结构工程师直接调用到设备总装图中做干涉校验。在自动化生产线的输送工位、点胶设备的位移轴、小型机械手的关节驱动、3D打印设备的进给机构里，这类步进电机是应用占比极高的执行元件，它不需要额外的位置反馈元件就能实现开环定位，搭配对应的驱动器就能完成固定角度的步进转动，控制逻辑简单，调试门槛低，在中低速、中等负载的定位场景里性价比远高于伺服电机。设计这款模型的时候，首先考虑的是安装边界的准确性：前端方形法兰的四个安装孔采用对角等距设计，孔位深度、沉孔尺寸都和市面通用的NEMA标准安装尺寸完全匹配，输出轴采用单扁位结构，轴径、轴伸长度都预留了同步轮、联轴器的安装空间，不会出现装配时轴长过长顶到连接件、或者扁位尺寸不匹配导致打滑的问题。机壳部分采用叠片定子包覆加后端端盖压合的结构，表面的散热筋做了等距排布，既还原了实物的散热结构，也能在做热仿真的时候直接提取散热面参数。从实际选型的角度看，这类电机的机身长度和输出扭矩直接相关，模型里的机身段尺寸做了参数化预留，工程师如果需要不同扭矩规格的同系列电机，只需要调整机身段的拉伸长度，不需要重新绘制前端法兰和输出轴的结构，能大幅缩短改型建模的时间。输出轴和前端盖之间的轴承位也做了精确还原，轴承的挡边、端盖的油封槽都有体现，在做装配动画或者维修拆解演示的时候，可以直接拆分出轴承、油封、转子、定子等独立部件，不需要再做二次拆分处理。在做设备布局的时候，电机尾部的出线位置也做了明确的结构示意，能提前预留线缆的弯折空间，避免总装的时候出现线缆和周边机架、拖链干涉的问题。这类步进电机的安装法兰端面和输出轴的同轴度要求很高，模型里把法兰定位面和轴的同轴度约束做了完全定义，导入装配体之后不会出现基准偏移的问题，能直接作为轴系装配的基准件使用。
