立式双门封闭金属储物柜体结构设计

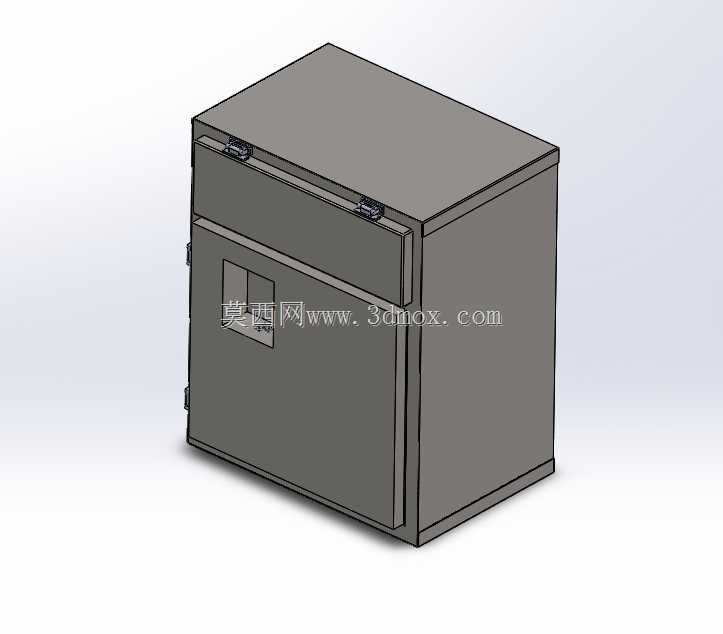

这款立式封闭金属柜体，在工业现场的零散工装、工位物料、小型检测器具的定点存储场景中适配性极强，不少机加工车间的工位旁、检测室的边角区域、仓储区的贵重零配件暂存点位，都会选用这类结构紧凑的封闭柜体来完成物料的规整存放。从实际使用的角度出发，柜体采用上下双舱独立分隔的结构布局，上舱空间相对紧凑，适合存放体积偏小、取用频次较高的工量器具，比如常用的钻头套装、百分表表头、小型紧固件盒这类物品，拿取时无需开启大尺寸舱门，能减少舱内积灰的概率，也能缩短操作人员取物的动作路径；下舱空间纵深更大，可容纳尺寸偏大的工装夹具、备用零部件、防护用具等物品，独立的舱门配置能实现不同类别物品的分类隔离存放，避免不同属性的物料混放造成的取用混乱。

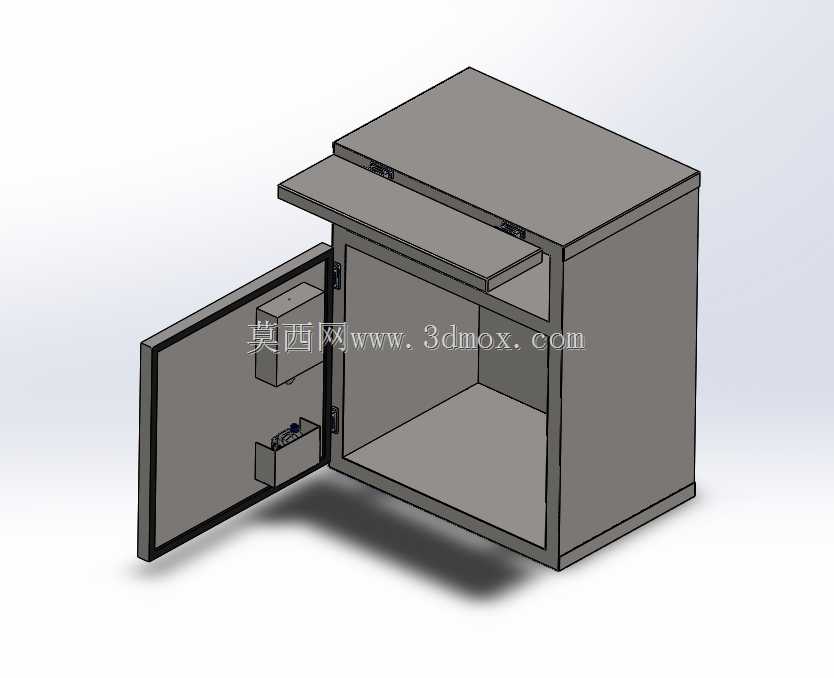

设计层面优先考虑了钣金加工的工艺可行性，整体外壳采用等厚冷轧钢板折弯拼接成型，所有外露棱边都做了折弯收边处理，既消除了钣金锐边的安全隐患，也能提升柜体整体的结构刚性，减少大平面钣金件的焊接变形量。舱门与柜体主体的连接采用侧边暗藏式铰链结构，铰链安装位预留了足够的调节余量，装配时可以根据实际焊接变形量微调舱门的配合间隙，保证舱门关闭后与柜体边框的贴合度均匀，避免出现缝隙不均、开关卡滞的问题。上舱门表面设置了内嵌式观察窗，无需开启舱门就能快速确认内部存放的物品位置，减少不必要的开门动作；舱门的锁止结构采用多点式搭扣设计，关闭后能保证舱门与柜体边框的压紧力均匀，在车间有粉尘、少量切削液飞溅的环境下，能有效阻挡杂质进入舱内，保护内部存放的精密器具不受污染。

安装边界上，柜体底部采用平整的全接触式底面设计，不需要额外加装支撑脚轮，直接放置在硬化地面上就能保证足够的放置稳定性，整体外形趋近规整立方体，占地面积不足0.3平方米，对安装空间的要求极低，哪怕是工位之间狭窄的空隙、墙面边角的闲置区域都可以放置。柜体顶部做了全封闭的平面处理，顶面可以临时放置待检的小型工件、常用的记录台账等物品，拓展了工位周边的可用置物空间。柜体背部预留了可选的壁挂安装孔位，如果现场地面空间紧张，也可以通过膨胀螺栓将柜体固定在墙面之上，适配不同现场的空间布局需求。结构设计过程中，对钣金件的折弯半径、焊接预留量、装配公差都做了明确的参数约束，所有拼接焊缝都设置在内侧不可见位置，外表面无需额外打磨就能获得平整的外观效果，能有效降低后续表面喷涂处理的工艺难度，也能减少加工过程中的工序耗时。
