曲柄连杆式山药捣碎加工设备结构设计

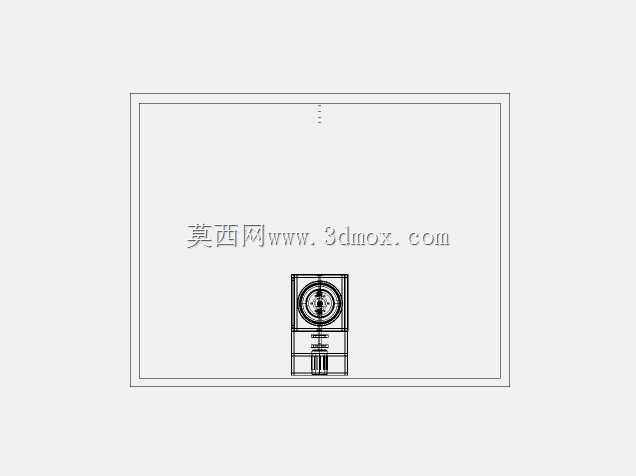

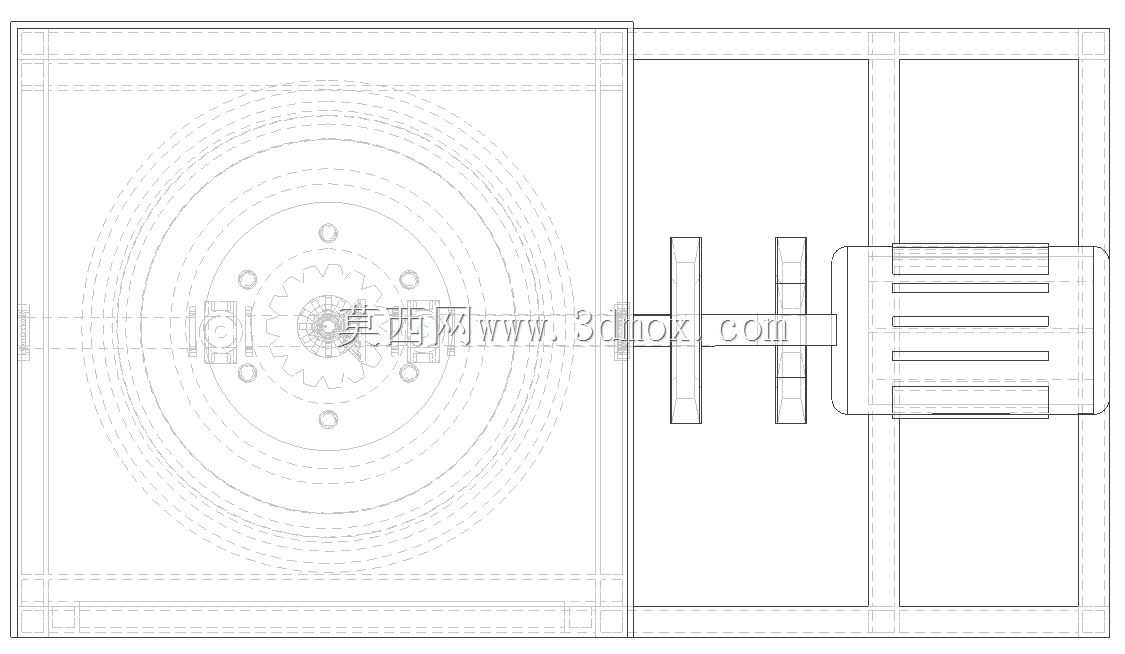

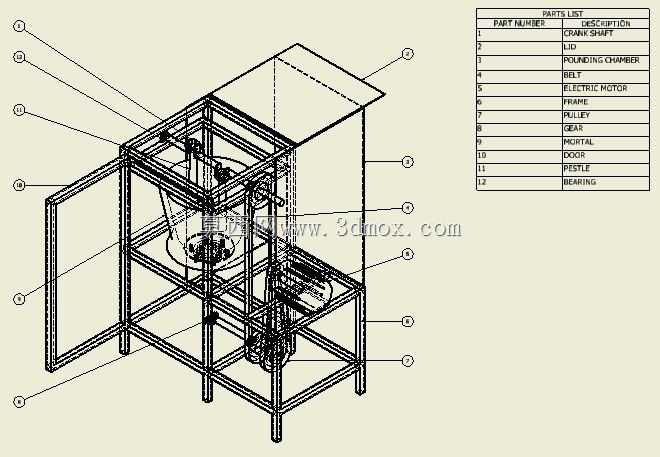

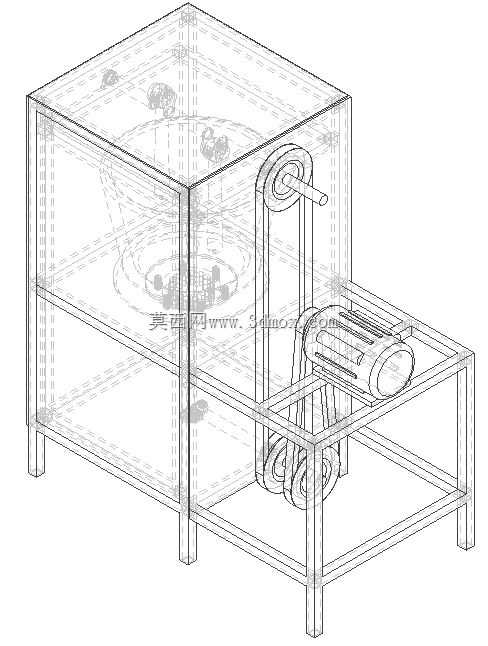

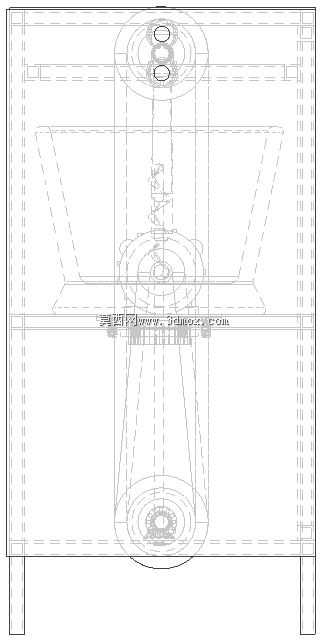

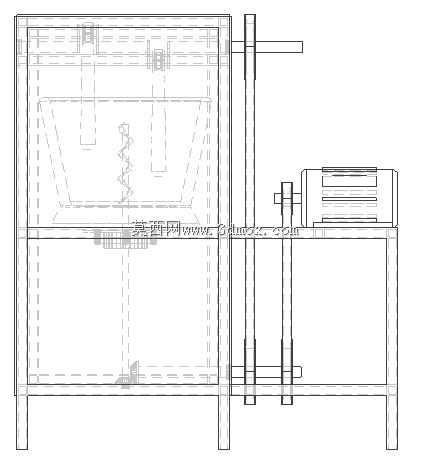

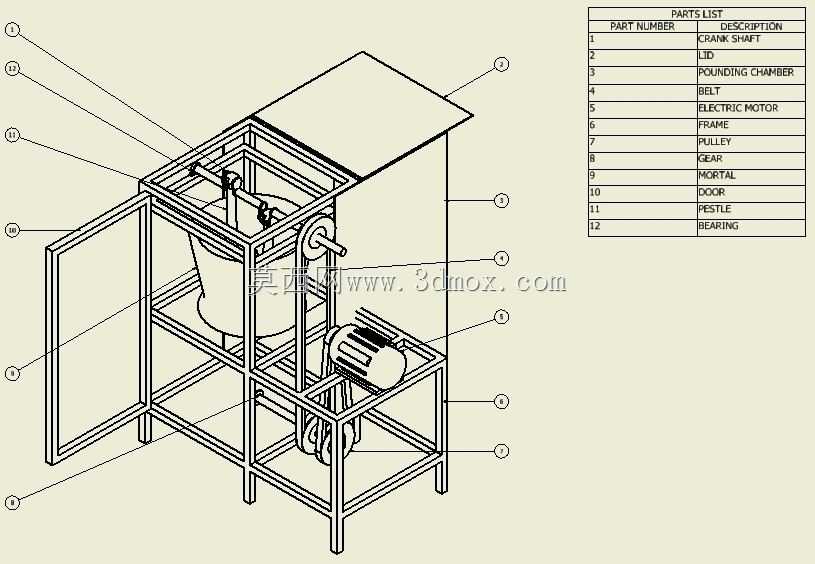

在农产品初加工与食品加工生产场景中，块茎类物料的细碎处理是很多预制食材、药食同源原料加工环节的必备工序，这款针对山药特性设计的捣碎设备，主要面向小型加工坊、中央厨房预处理段、特色食材加工点的山药泥制备需求，区别于高速切割式粉碎设备，采用往复冲击捣碎的作业方式，能最大程度保留山药的纤维结构与粉质特性，避免高速切削带来的物料氧化、浆水分离问题，加工出的成品泥状物料细腻度均匀，符合山药糕、山药粉、药膳原料的加工质感要求。从结构设计逻辑来看，整套设备采用方管焊接一体式机架作为承载基础，机架底部预留水平调节脚座的安装位置，可适配车间不平整地面的安装找平需求，整体安装边界控制在小型加工设备的常规占地范围内，无需额外浇筑设备基础，放置于平整硬化地面即可完成布设，设备上部设置半封闭的捣碎腔室，腔室侧面开设带观察视窗的检修门，既可以在作业过程中观察捣碎进度，也能在换料、清洁时快速开启腔室，避免物料飞溅的同时满足食品加工设备的清洁要求。动力传递路径采用电机带轮减速搭配齿轮换向的结构，将电机的高速旋转运动转换为捣碎锤的上下往复冲击动作，曲柄轴两端配置带座轴承固定于机架上部横梁，传动部位全部设置于机架侧方的封闭护罩内部，避免作业过程中物料粉尘落入传动部件造成磨损，也能防止操作人员误触传动构件引发安全隐患。捣碎腔内部设置可拆卸的料钵，料钵与机架之间采用定位销固定，日常清洁或更换不同加工规格的料钵时可快速拆装，捣碎锤的行程经过匹配山药物料的破碎特性优化，既保证每次冲击都能有效作用于料层，也不会因行程过大造成物料被挤压溢出腔室。设备的进料口设置于腔室顶部的翻盖结构处，作业时翻盖闭合形成封闭作业空间，添加物料时可通过翻盖的小投料口逐次投料，无需完全开启腔盖，减少作业过程中的粉尘外溢。从建模细节来看，整套结构的零件拆分完全按照实际加工装配逻辑划分，焊接机架的型材拼接处预留焊接收缩余量，传动部件的配合公差按照常规机械加工精度选取，所有转动部位都预留润滑注油位置，设备的操作按钮盒预设于机架侧方的人手易及高度位置，无需额外搭设操作支架，整体结构没有冗余设计，所有构件都服务于捣碎作业的稳定性与易维护性，适合小型加工场景的长期稳定使用，也可作为同类块茎类物料捣碎设备的结构设计参考，建模过程中对每个装配节点的干涉情况都做了校验，可直接用于后续的工程图转化与样机试制参考。
