商用车载重车轮总成结构设计

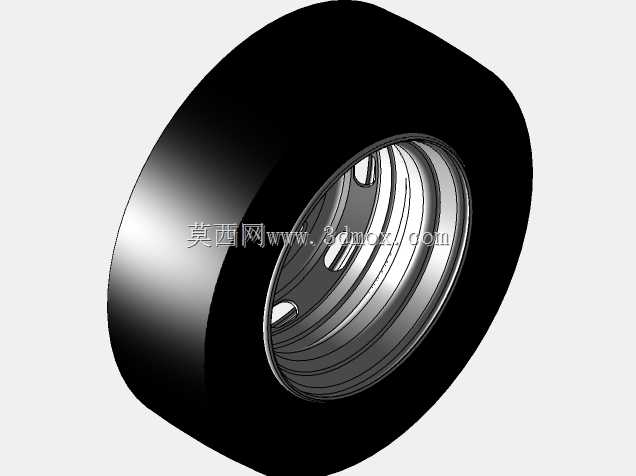

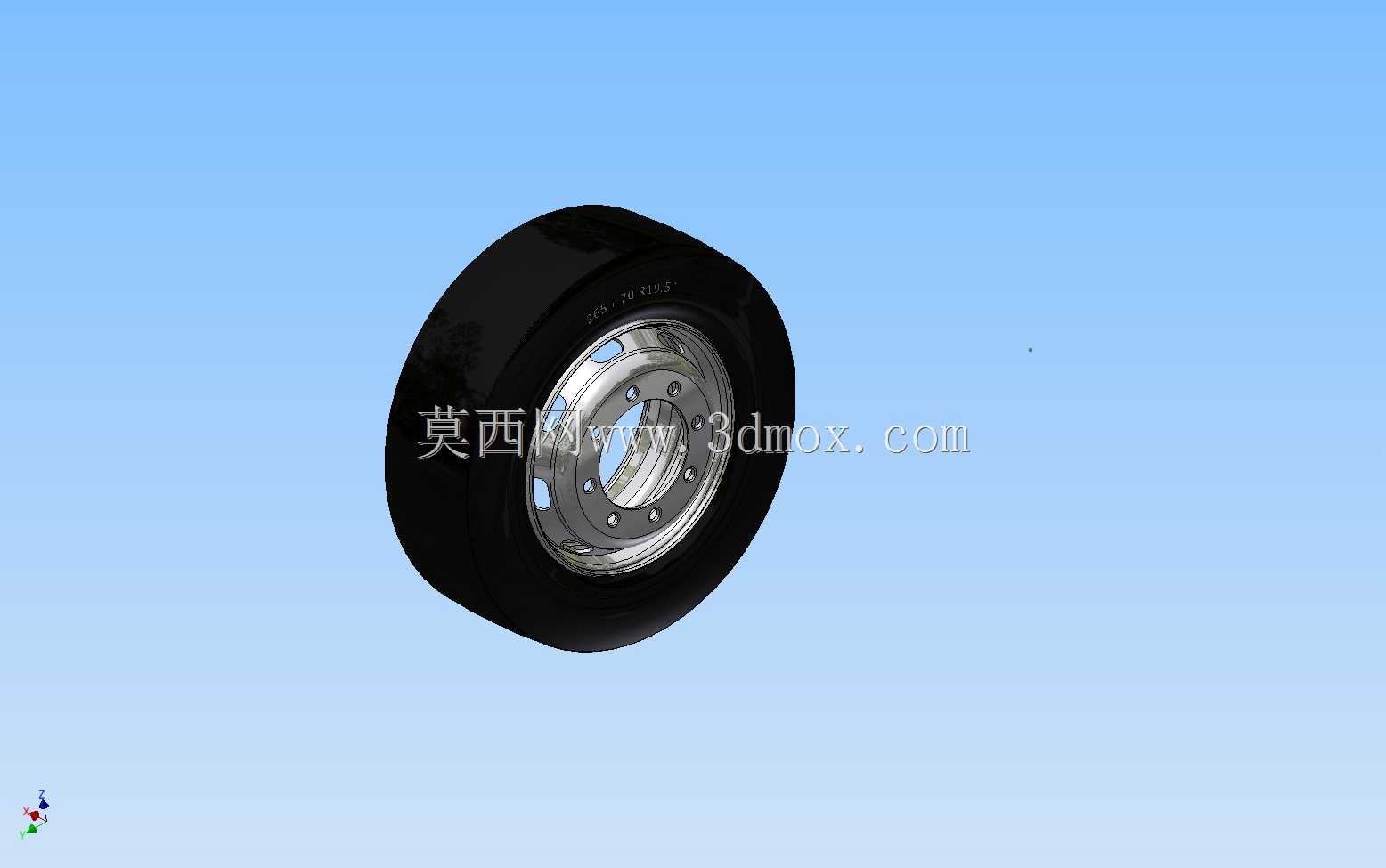

在商用车行走系统的部件选型与结构匹配工作中，车轮总成是直接关联整车承载能力、行驶稳定性与路面适配性的核心部件，本次呈现的车轮结构适配265/70 R19.5规格轮胎，轮辋匹配尺寸为8.25x19.5，对应的安装孔位参数适配ET值146、孔距275、中心孔221、螺栓规格26-8L的商用车桥端安装接口，可直接对接对应规格的转向桥与驱动桥，无需额外做安装位的适配修改。从实际应用场景来看，该规格车轮多用于中短途城际物流轻卡、中型客运巴士以及市政作业专用车辆，这类车辆日常行驶工况覆盖城市铺装路面、城郊非铺装临时路段，对车轮的径向承载能力、侧向抗冲击性能都有明确要求，设计过程中需要平衡轮胎的缓冲性能与轮辋的结构刚性，避免重载工况下出现轮辋变形、轮胎脱圈的故障。从设计思路层面拆解，轮辋部分采用多段式滚压成型结构，轮缘位置做了加厚圆弧过渡，对应轮胎拆装时的受力点做了应力分散处理，避免反复拆装轮胎造成轮缘位置的应力开裂；轮毂部分的螺栓孔位采用均匀圆周排布，每个安装孔周边都做了局部加厚凸台，分散螺栓预紧时的局部压应力，避免长期交变载荷下孔位出现塑性变形。轮胎部分的胎面花纹采用混合纹路设计，纵向主沟槽保证铺装路面行驶时的排水性能，横向细纹提升非铺装路面的抓地力，胎侧厚度做了针对性加强，应对路边石剐蹭、路面碎石冲击的场景，降低日常运营中的胎侧破损概率。安装边界层面，该车轮总成装配后与桥端的轴向间隙控制在标准范围内，转向过程中不会与车架纵梁、转向拉杆、制动气室等周边部件发生运动干涉，轮辋的通风孔排布兼顾制动散热需求，行驶过程中引导气流穿过制动鼓表面，带走连续制动产生的热量，避免制动系统出现热衰退。实际建模过程中，轮胎与轮辋的配合面严格按照轮胎标准接口尺寸绘制，保证装配后贴合面无间隙，模拟充气状态下的轮胎形变范围时，预留了足够的胎侧膨胀余量，避免满负荷充气时胎侧与轮辋边缘出现异常摩擦；轮毂的中心定位孔与车桥轴头的配合公差按照过渡配合设计，保证装配时的定位精度，同时降低拆装难度，适配商用车维保场景下的快速更换需求。
