谷物接收用大型混凝土倾倒坑结构设计

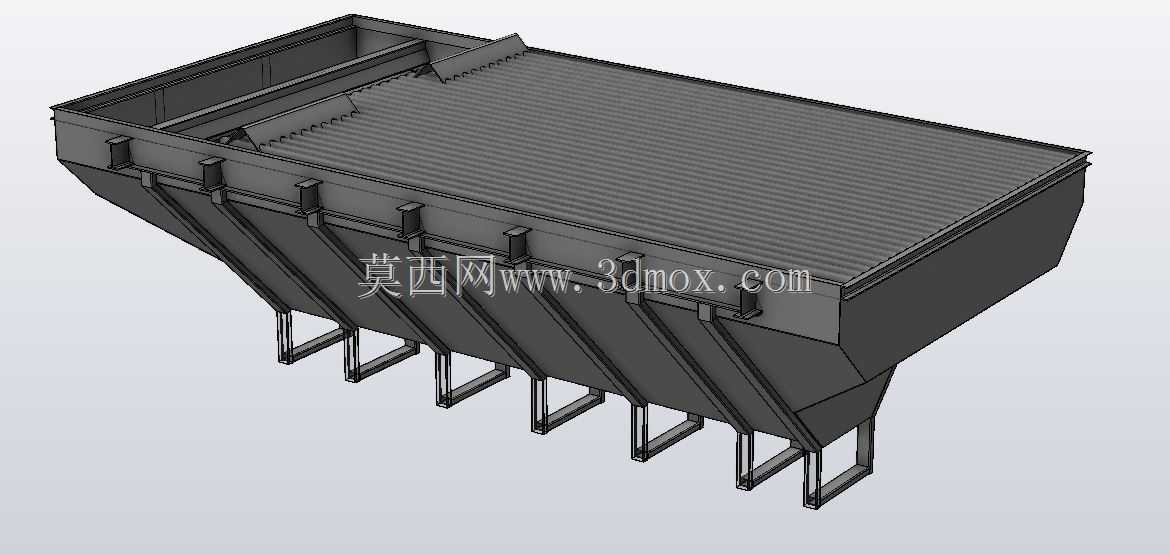

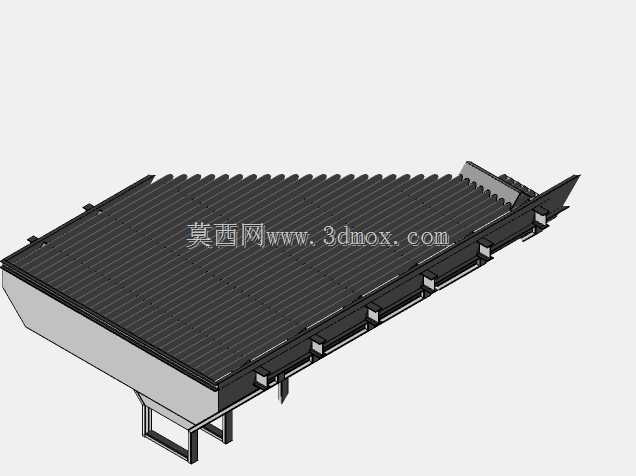

在粮食仓储、粮油加工的原料接收工段，倾倒坑是衔接公路来粮运输与后续输送清理工序的核心土建配套钢结构设施，多数粮库、粮食加工企业的厂区卸粮区都会设置这类地下式受料结构，用来承接自卸拖车、货运卡车倾倒的散装谷物，避免散粮撒落、卸料扬尘外溢，同时完成初步的物料缓存与导料。这款6000x3000mm规格的倾倒坑，设计阶段就针对公路散粮运输的常规车型做了边界适配，整体上口尺寸刚好覆盖常规自卸拖车的卸料投影范围，能避免车辆对位偏差导致的谷物洒落到坑外，减少人工清理的工作量。结构上采用多斗式导料设计，下部设置多个锥形出料斗，每个料斗的倾斜角度都按照谷物的自然休止角做了校核，确保小麦、玉米、稻谷这类常见散粮能够依靠自重顺畅滑落到下方的输送设备进料口，不会出现物料积留、起拱堵料的问题。坑体上部设置了格栅式承载板，格栅间隙经过计算，既能让散装谷物顺利漏入料斗，又能阻挡谷物中夹带的大尺寸杂物、包装袋残块掉落进输送线，同时格栅的承载能力按照60吨级拖车的轮压做了强度校核，车辆可以直接行驶到坑体上方完成卸料作业，不需要额外设置卸车平台或者限位挡块，大幅提升卸粮环节的作业效率。设计过程中没有额外配置二维施工图纸，所有结构尺寸都通过三维模型做了干涉校验，钢结构的支撑腿、加强筋的布置都匹配常规混凝土基坑的预埋件位置，现场安装时可以直接对照三维模型完成构件定位，不需要反复核对尺寸偏差。这类倾倒坑的安装边界需要提前结合厂区地下水位、土壤承载力做基坑施工，坑体侧壁需要做防水处理，避免地下水渗入坑内导致谷物受潮霉变，同时料斗内壁可以根据使用需求衬装耐磨光滑板材，降低谷物流动的摩擦阻力，减少长期卸料过程中对钢结构的磨损。在实际使用场景中，这类倾倒坑通常会搭配斗式提升机、皮带输送机使用，谷物从车辆卸入倾倒坑后，通过料斗汇集到下方的水平输送设备，再送入后续的清理、烘干、仓储工序，相比地面式卸粮斗，地下式的倾倒坑不需要车辆抬升货厢到过高位置，卸料过程更平稳，也能减少卸料过程中的粮食破碎率，适合处理量大、来粮集中的粮库收粮季作业需求。结构设计时充分考虑了长期重载使用的强度需求，所有侧壁连接位置都做了加强筋加固，支撑腿的间距按照混凝土基坑的承重梁位置做了对应布置，避免局部载荷过大导致基坑结构受损，同时上部格栅采用模块化设计，后期如果出现格栅磨损变形，可以单独更换对应模块，不需要整体拆卸坑体结构，降低后期维护的成本与工作量。
