苹果酒压榨设备承力机架结构设计

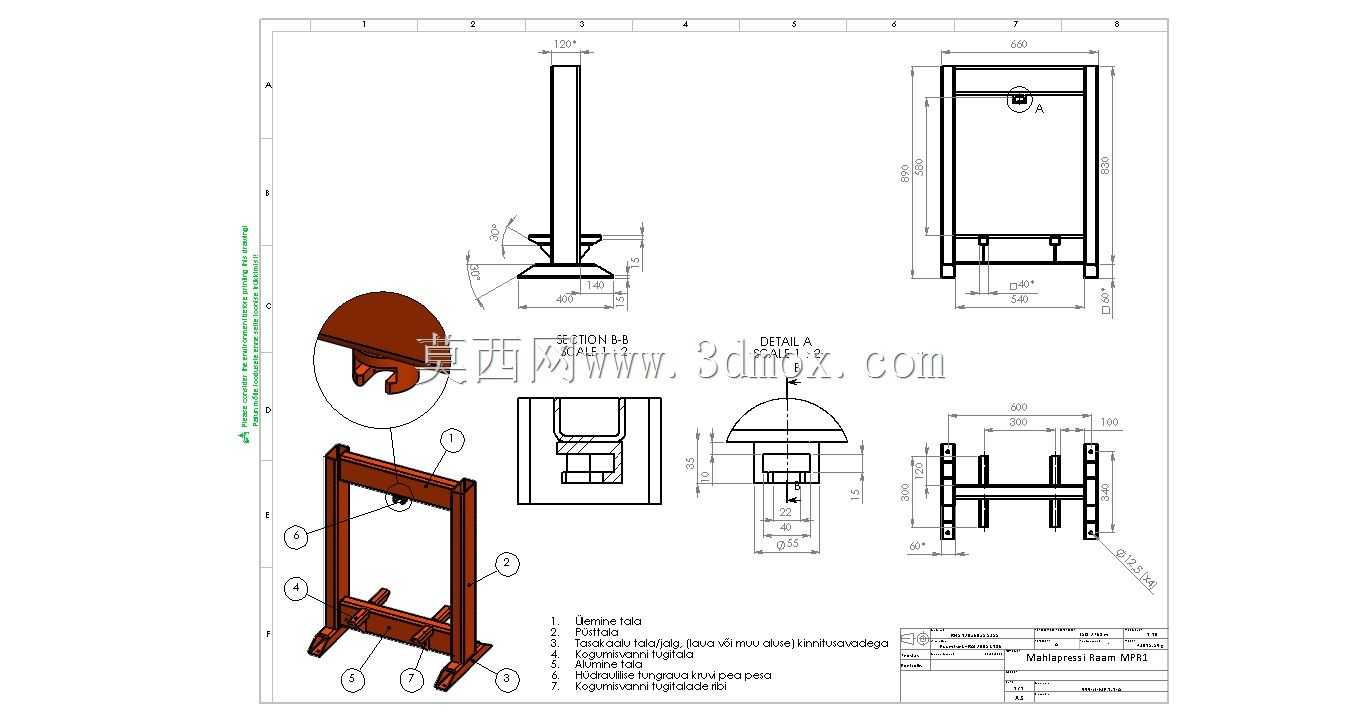

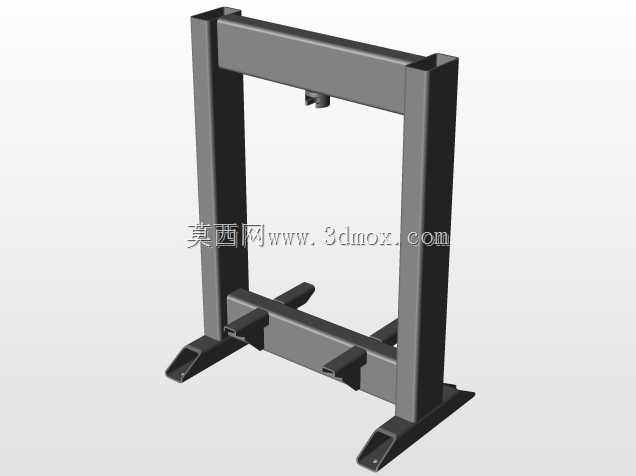

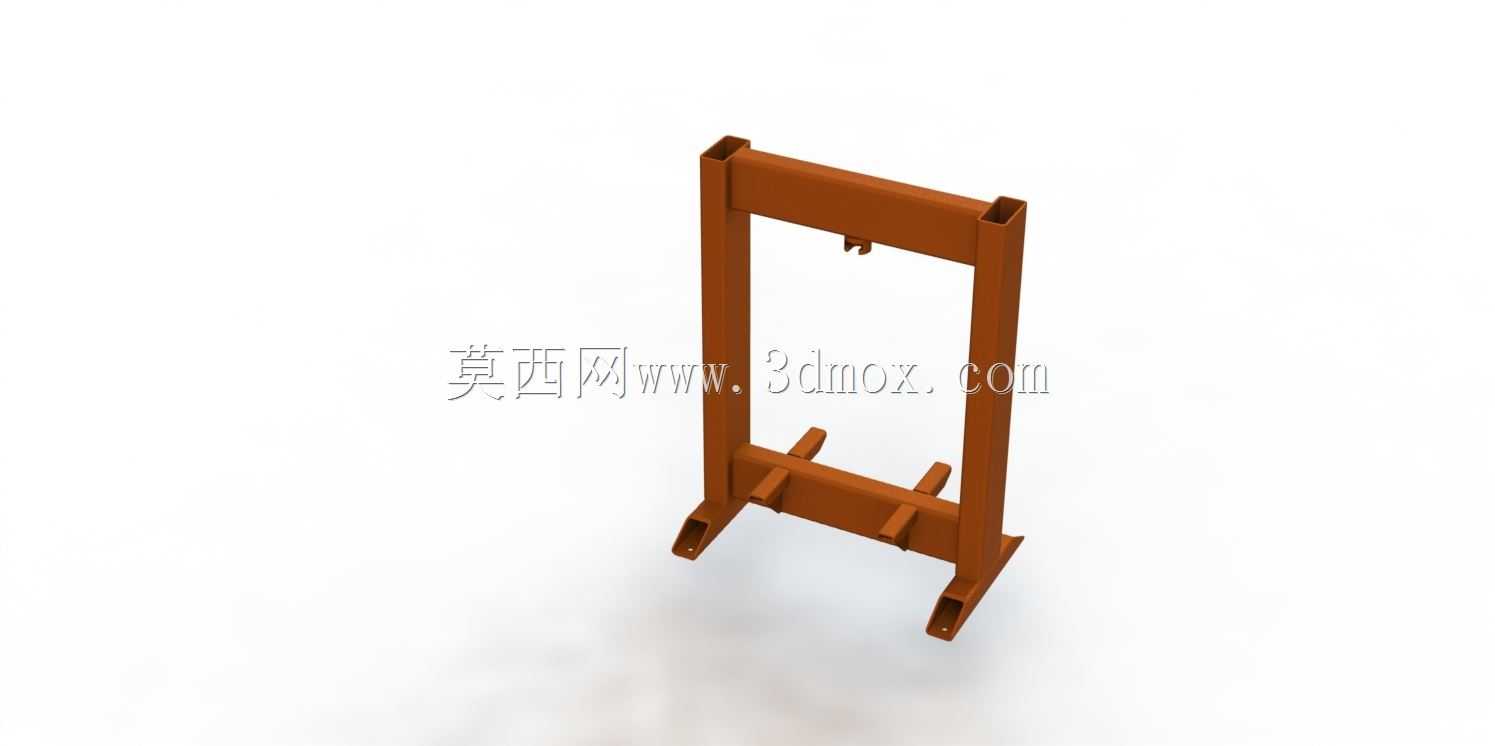

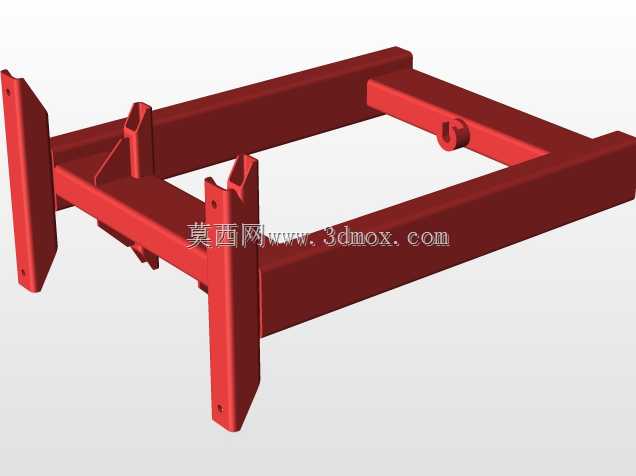

这款机架是果酒酿造生产线中压榨工序的核心承力部件，主要应用于小型作坊式果酒加工、农户自酿苹果酒生产场景，也可适配中小型果蔬加工企业的小规模压榨作业单元，承担压榨执行组件的安装定位与作业载荷传递功能。从结构设计逻辑来看，整体采用门式框架构型，主体选用矩形空心型钢焊接成型，摒弃了铸件结构的笨重与高成本，同时兼顾了结构刚度与焊接工艺性，框架立柱与上下横梁的连接位置采用满焊工艺，焊后做应力消除处理，避免长期承载出现焊接变形。底部设置的带安装孔支脚，可直接通过膨胀螺栓固定于混凝土地面或设备安装平台，支脚向外延伸的翻边结构增大了支撑接触面积，降低了地面单位面积承压，无需额外制作预埋基础即可满足安装要求，适配场地条件有限的小型加工场景。机架内侧预留的凸台与安装位，用于固定压榨驱动组件、料筒定位结构以及果渣导流部件，中部横梁的凸起结构为压榨压头的下行提供限位基准，避免压头偏载造成的结构损伤。从承载性能来看，框架整体可承受最高10kN的垂直作业载荷，在满载荷工况下，立柱侧向变形量控制在允许范围内，可保证压榨过程中压头运行的同轴度，避免出现料筒偏磨、压榨力分布不均导致的出汁率下降问题。设计过程中针对框架的受力薄弱点做了局部加强，在立柱与横梁的连接位置增设了三角加强筋，抵消压榨作业时产生的弯矩，底部内侧的两个横向支撑凸台，用于承托压榨料筒的底部边缘，将料筒传递的载荷直接分散到两侧立柱，避免载荷集中在下部横梁造成横梁下挠。整体结构没有冗余设计，所有型钢截面选型均经过受力校核，在满足10kN重载承载要求的前提下，尽可能控制整体重量，方便设备的转运与现场组装，框架的开口尺寸适配常用规格的压榨料筒，无需额外改造即可匹配同吨位的压榨执行组件，也可根据实际加工需求调整安装位尺寸，适配不同规格的果蔬压榨作业。
