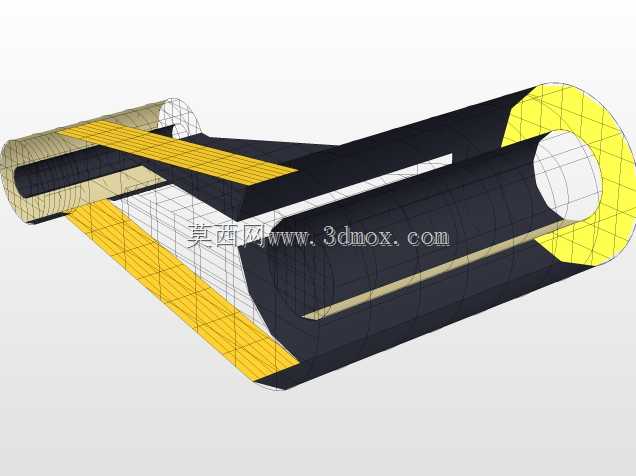

双筒斜撑式机械连接支撑构件

该支撑构件常见于轻工输送设备、小型工装夹具的铰接支撑点位，主要承担两个转动副之间的载荷传递与角度定位作用，区别于常规直筒式支撑座，斜向布置的加强筋板将两个不同轴径的筒状安装位连为一体，可在有限安装空间内实现两个回转部件的非平行轴铰接需求。从结构设计逻辑来看，大直径筒位用于安装主铰接销轴，内孔预留了标准销轴的配合公差带，筒壁厚度经过载荷校核，可承受径向交变载荷下的形变需求，避免长期运行出现筒口胀裂问题；小直径筒位为辅助定位轴安装位，两个筒位的中心距经过严格尺寸链计算，可保证配套连杆机构转动时无卡滞、无过定位问题。斜向筋板采用变厚度设计，与两个筒壁的衔接处做了大圆弧过渡处理，可有效分散应力集中点，避免设备运行过程中受冲击载荷时出现焊缝或本体断裂问题，筋板的倾斜角度完全匹配两个安装轴的空间夹角，无需额外加装调整垫片即可满足装配精度要求。安装边界方面，构件整体无突出的尖锐棱角，所有外露棱边均做了倒角处理，大筒端面与安装基准面的贴合度满足平面度公差要求，小筒的轴向位置预留了锁紧卡簧的安装槽位，装配时可直接将销轴穿入后通过卡簧完成轴向定位，无需额外加工定位孔。实际应用场景中，这类构件常替代焊接式铰接支座，减少现场焊接的工作量与焊接变形风险，可直接通过销轴与配套连杆、摆臂连接，多用于小型自动化生产线的摆料机构、包装设备的开合导向机构、工装夹具的压紧臂支撑点位，其一体式结构的抗形变能力优于分体拼装的支撑组件，长期运行下的位置精度保持性更好。建模过程中对两个筒位的同轴度、筋板与筒壁的衔接圆角均做了参数化处理，可根据实际载荷需求调整筒壁厚度、筋板倾斜角度与中心距参数，适配不同安装空间的使用需求，构件底部的平面为安装基准面，装配时可直接贴合设备安装板，无需额外加工定位基准，降低现场装配的调整难度。
