离心泵用蜗壳式铸造泵壳结构

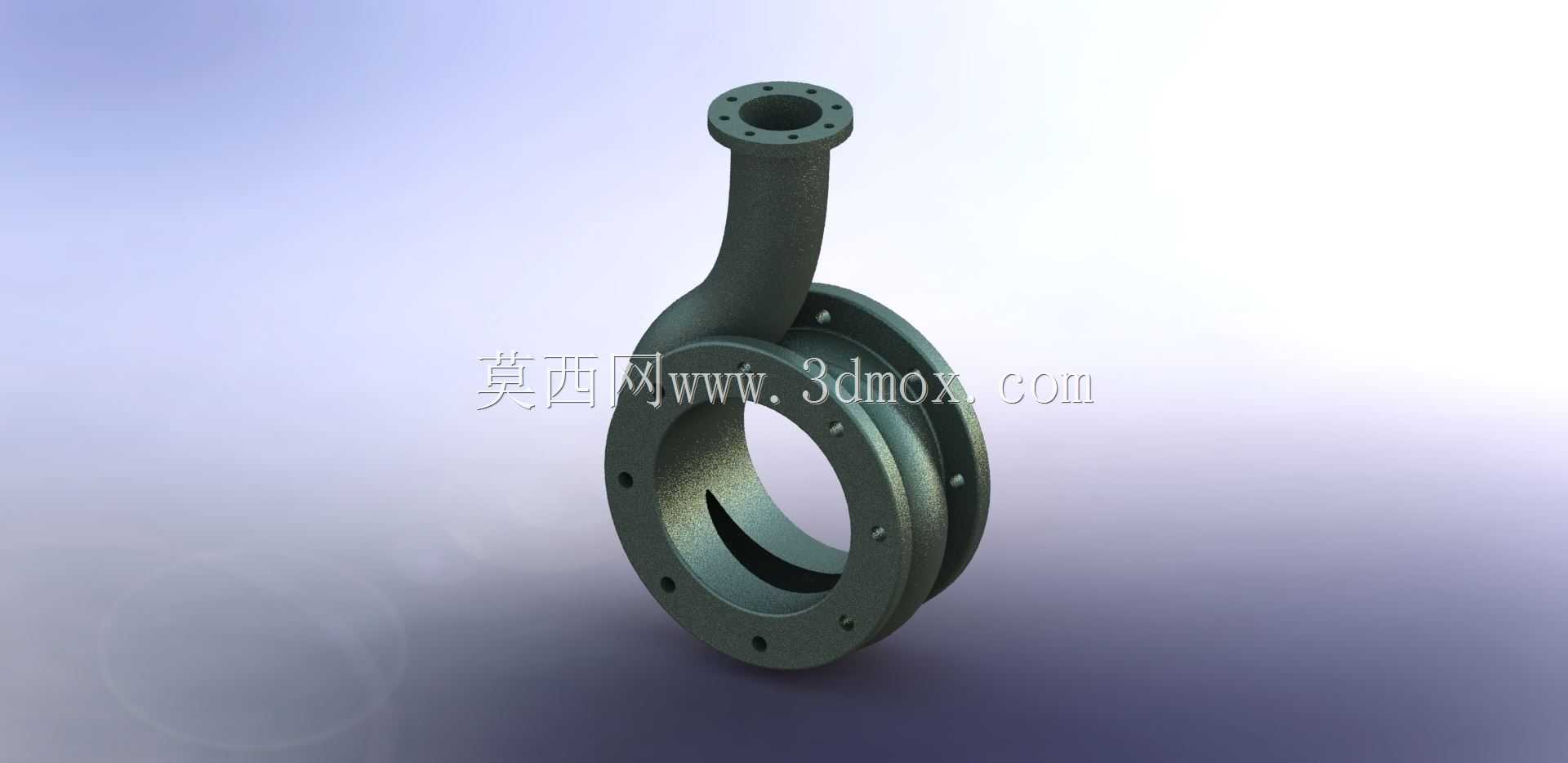

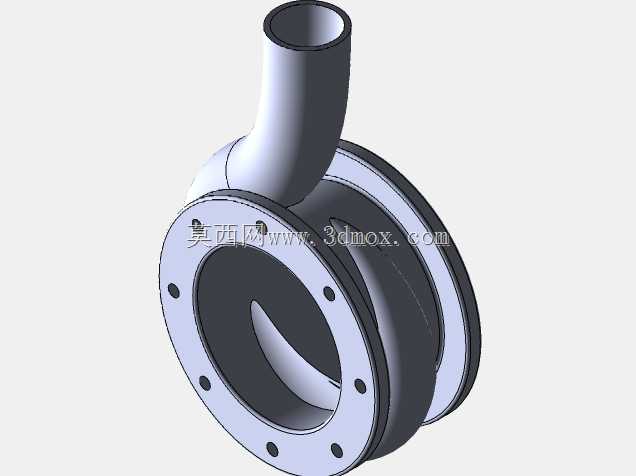

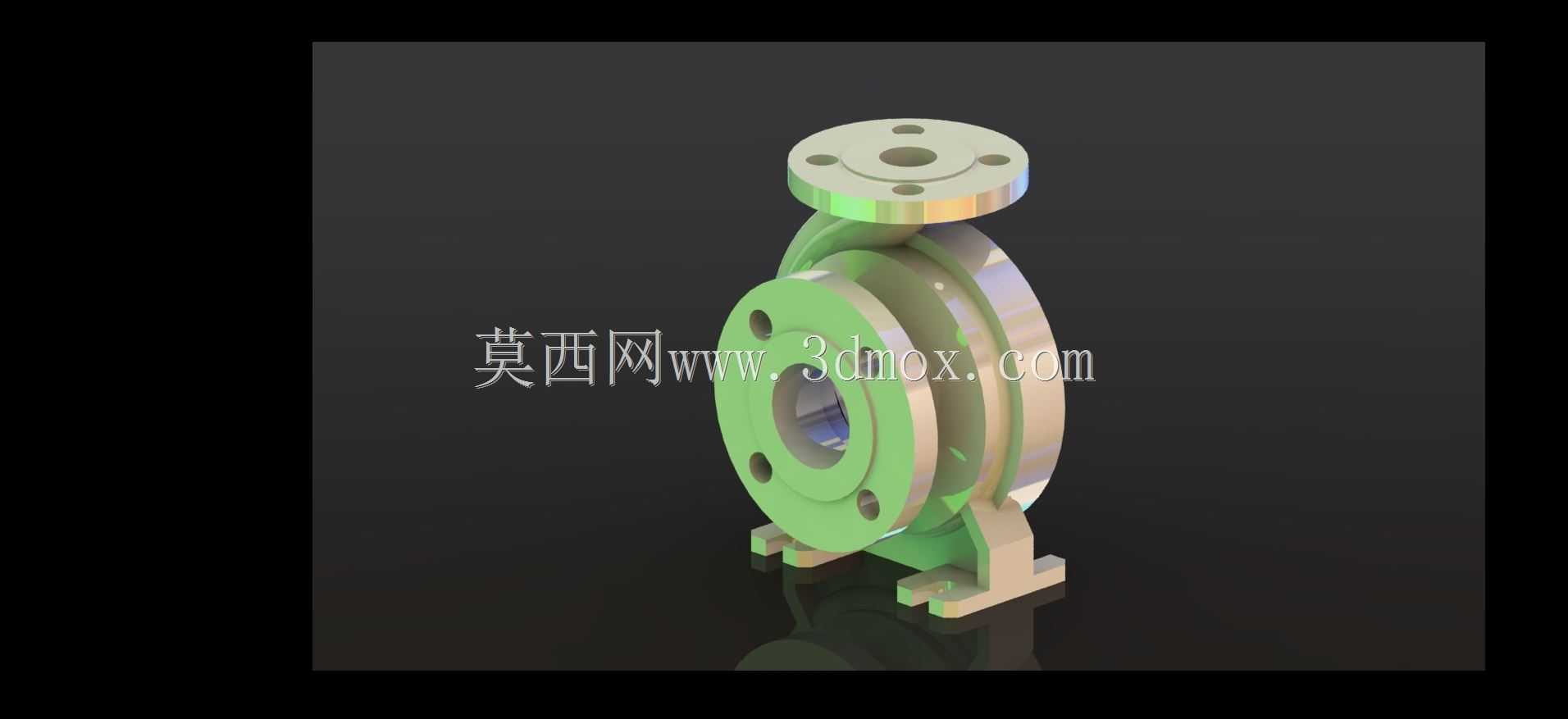

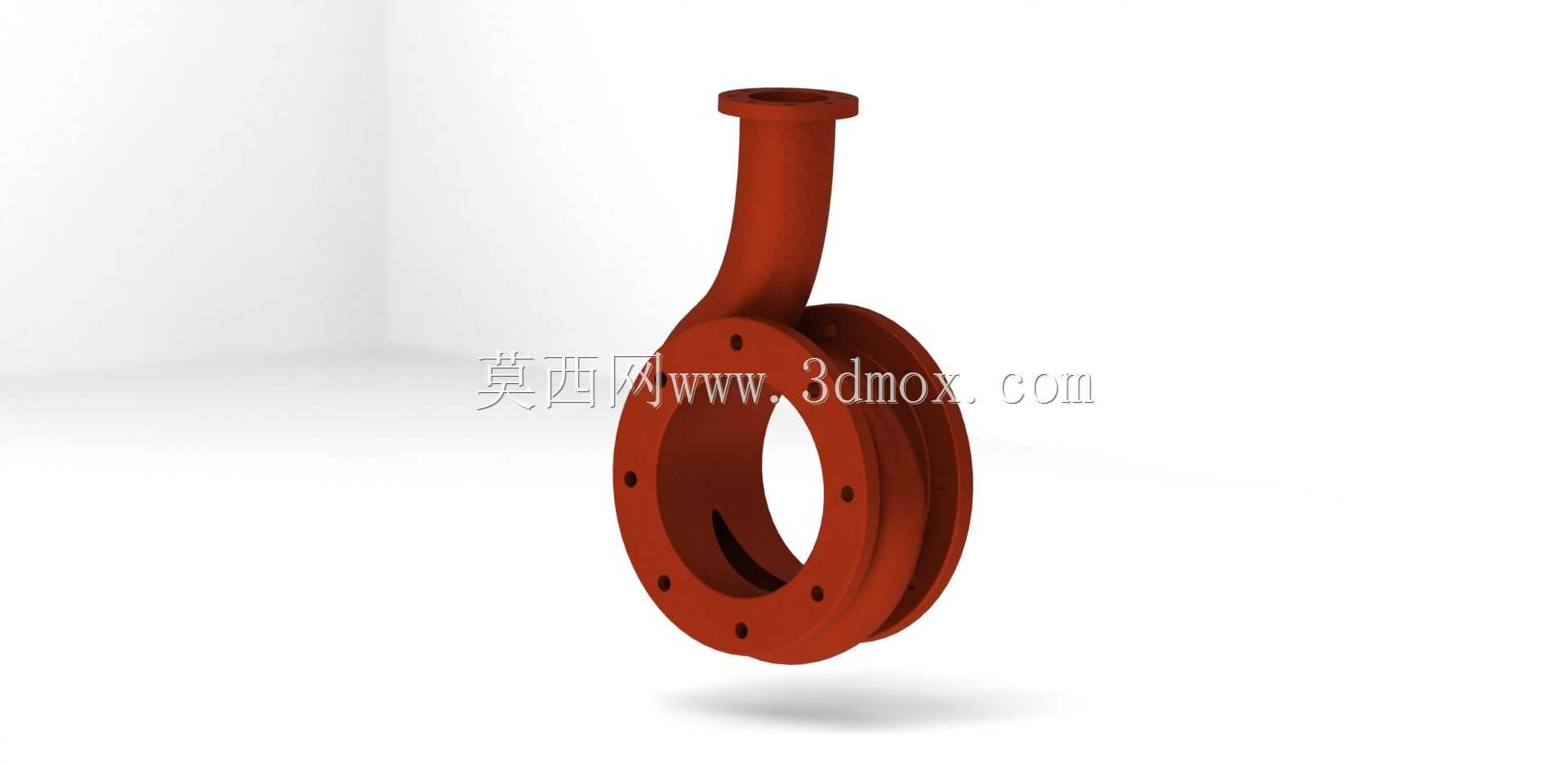

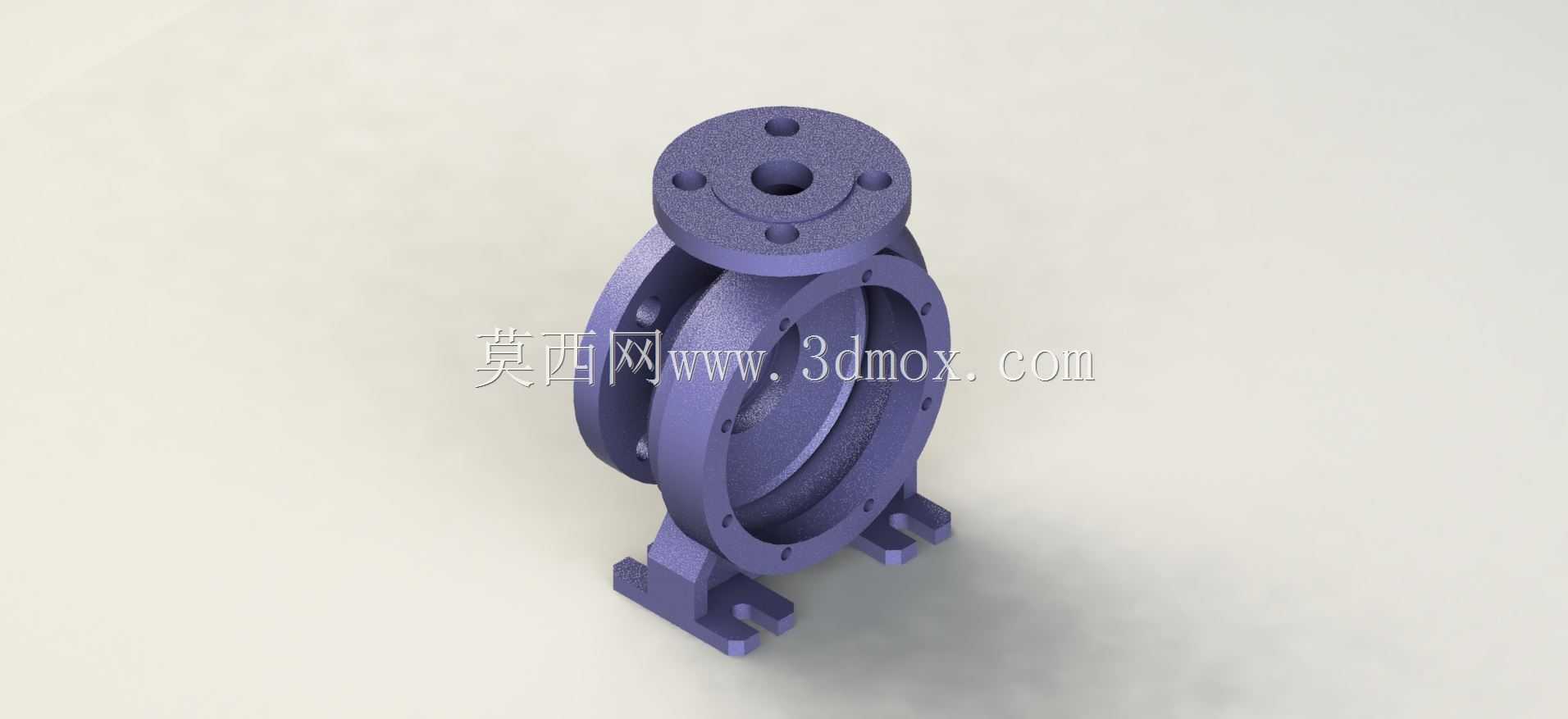

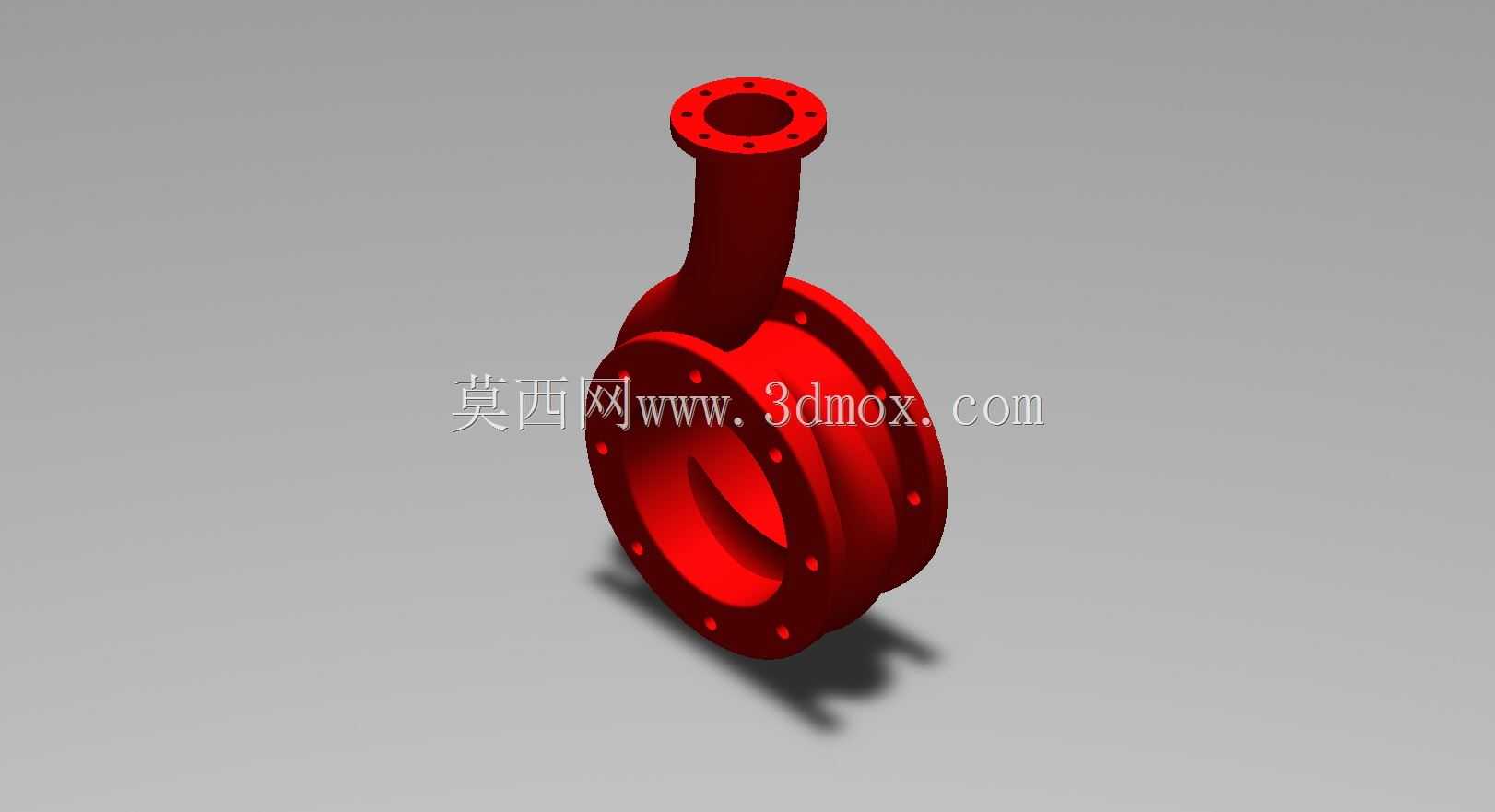

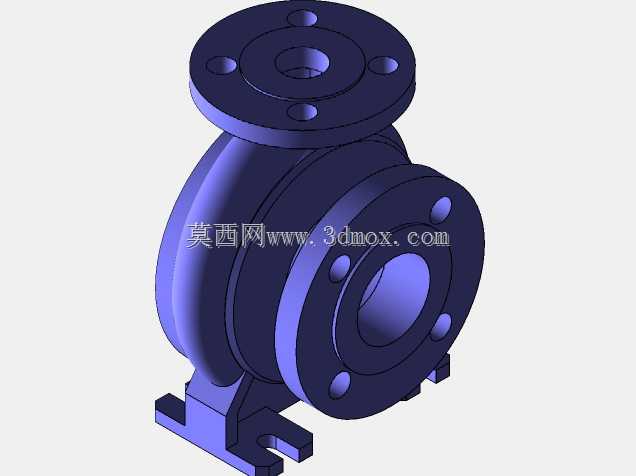

这款泵壳是单级单吸离心泵的核心承压壳体部件，主要应用在民用给排水、工业循环水输送、小型暖通系统增压、农田低压灌溉等场景中，承担着容纳叶轮、构建流体流道、连接管路与安装支撑的多重作用。从结构设计来看，整体采用蜗壳式流道构型，流道截面从隔舌位置开始沿着叶轮旋转方向逐步扩大，能够将叶轮高速甩出的液体动能平稳转化为压力能，减少流道内的水力冲击与涡流损失，提升泵组整体运行效率。顶部的法兰结构为泵的出口连接端，法兰面均匀布置4个螺栓孔，中心为流体出口通孔，法兰背面做了加厚处理，避免管路连接时螺栓预紧力造成壳体变形，同时法兰密封面预留了密封垫片安装位，可适配常规橡胶或石棉密封垫片，满足1.6MPa以下工况的密封需求。侧面的大直径法兰为泵的进口端，沿圆周均匀布置多个连接螺栓孔，用于对接进水管道或者泵盖组件，法兰内侧做了倒角过渡，减少进水时的局部阻力损失。底部的支撑脚采用带安装槽的支脚结构，两个支脚对称分布在壳体下方，安装槽为长条形开口设计，可适配一定范围内的安装孔位偏差，安装时通过螺栓将泵壳固定在公用底座或者混凝土基础上，支脚与壳体主体之间做了圆弧过渡加强，避免运行振动造成支脚根部应力开裂。壳体整体采用铸造工艺成型，壁厚均匀控制在6-8mm区间，既保证了承压能力，又不会造成不必要的材料浪费，流道内壁在铸造后预留了精加工余量，后续可通过打磨或者精整处理降低内壁粗糙度，减少流体沿程阻力。设计过程中需要重点关注隔舌位置的间隙与角度，隔舌与叶轮外缘的间隙控制在叶轮直径的3%-5%区间，间隙过小容易造成运行时叶轮与壳体摩擦，间隙过大则会增大回流损失，降低泵的效率；同时要核算壳体各个法兰端面的形位公差，保证进出口法兰的同轴度、法兰面与壳体轴线的垂直度，避免管路安装时产生额外的装配应力。在安装边界上，需要预留足够的侧面操作空间用于进出口管路的螺栓紧固，底部支脚的安装平面需要保证平面度不超过0.1mm/m，避免壳体安装后产生变形导致叶轮卡滞；进出口法兰的连接螺栓需要对角均匀紧固，防止法兰面受力不均造成密封泄漏。这类泵壳的材质通常选用灰铸铁或者球墨铸铁，灰铸铁材质具备良好的减震性与铸造流动性，适合输送常温清水类介质，球墨铸铁材质则可用于压力稍高或者有轻微腐蚀性的介质场景，壳体外部可根据使用环境做喷漆或者防锈处理，延长户外使用时的使用寿命。
