集成齿轮传动结构的螺杆输送泵

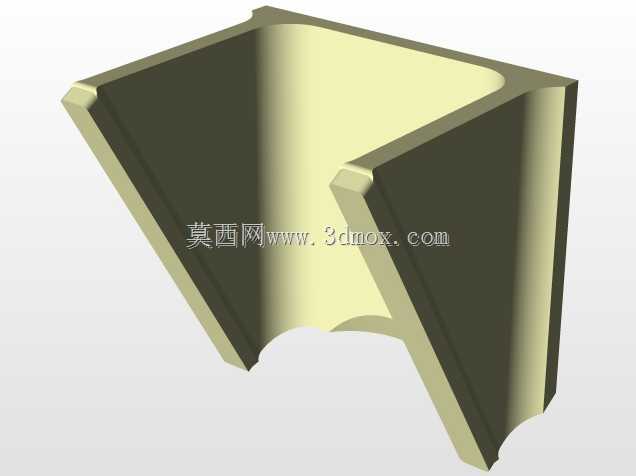

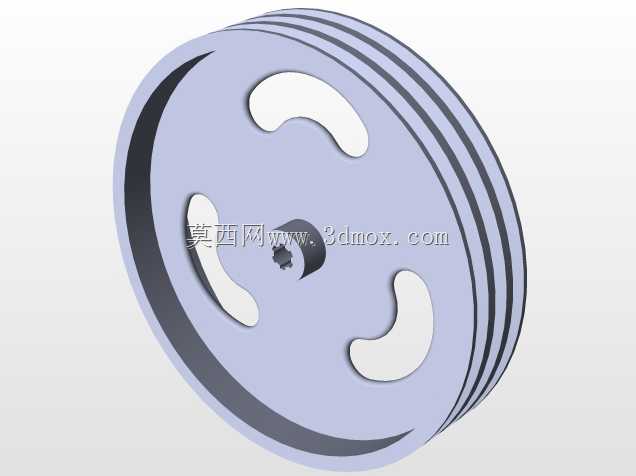

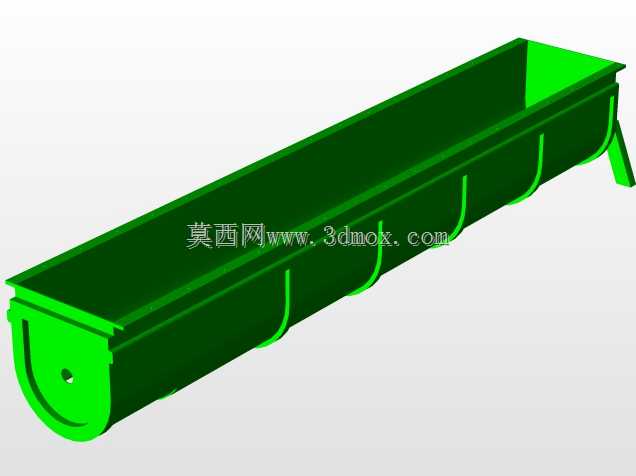

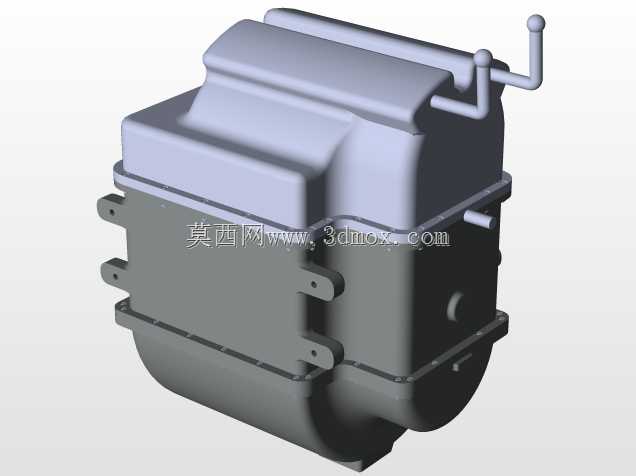

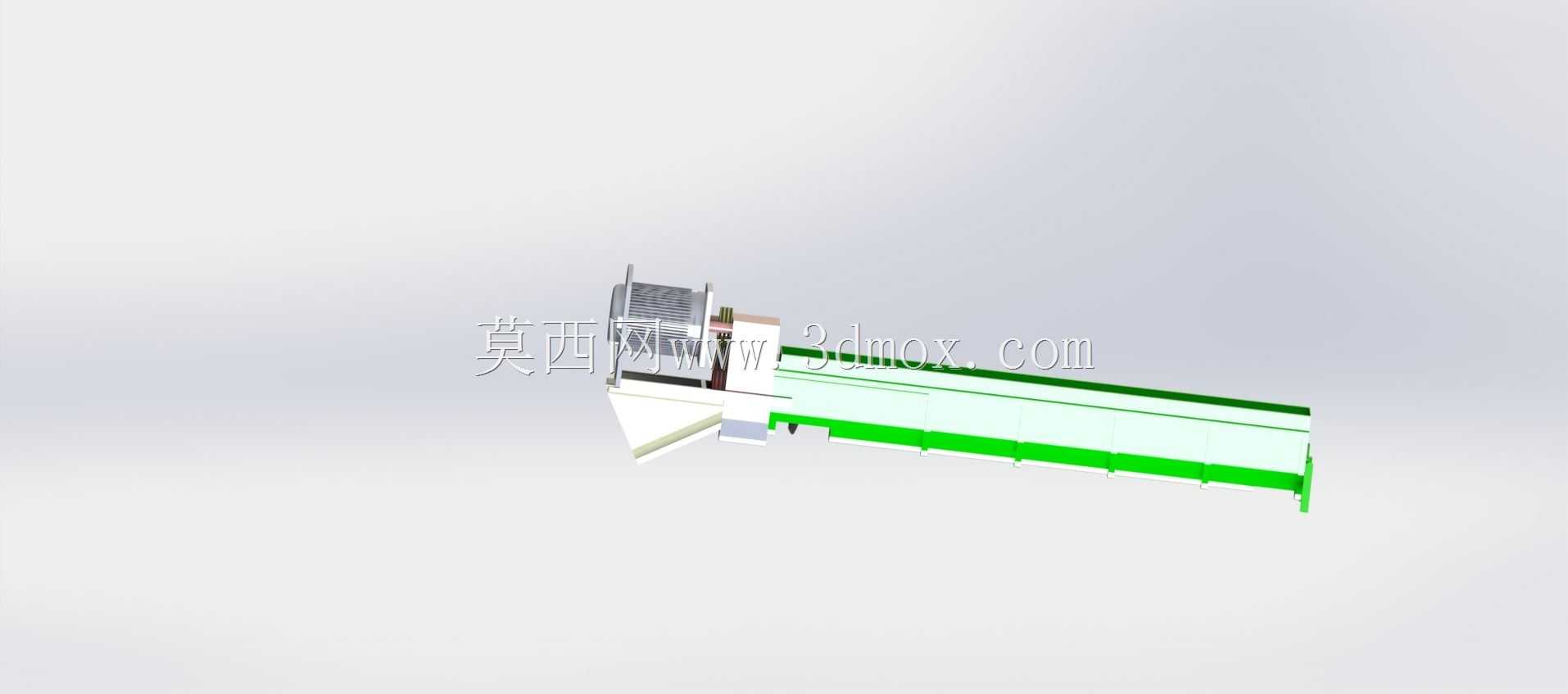

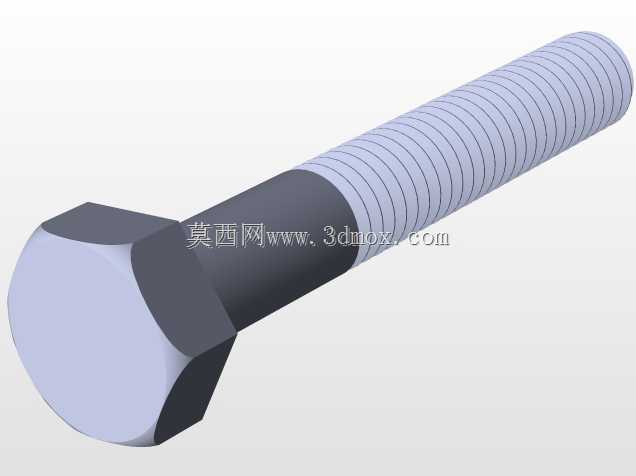

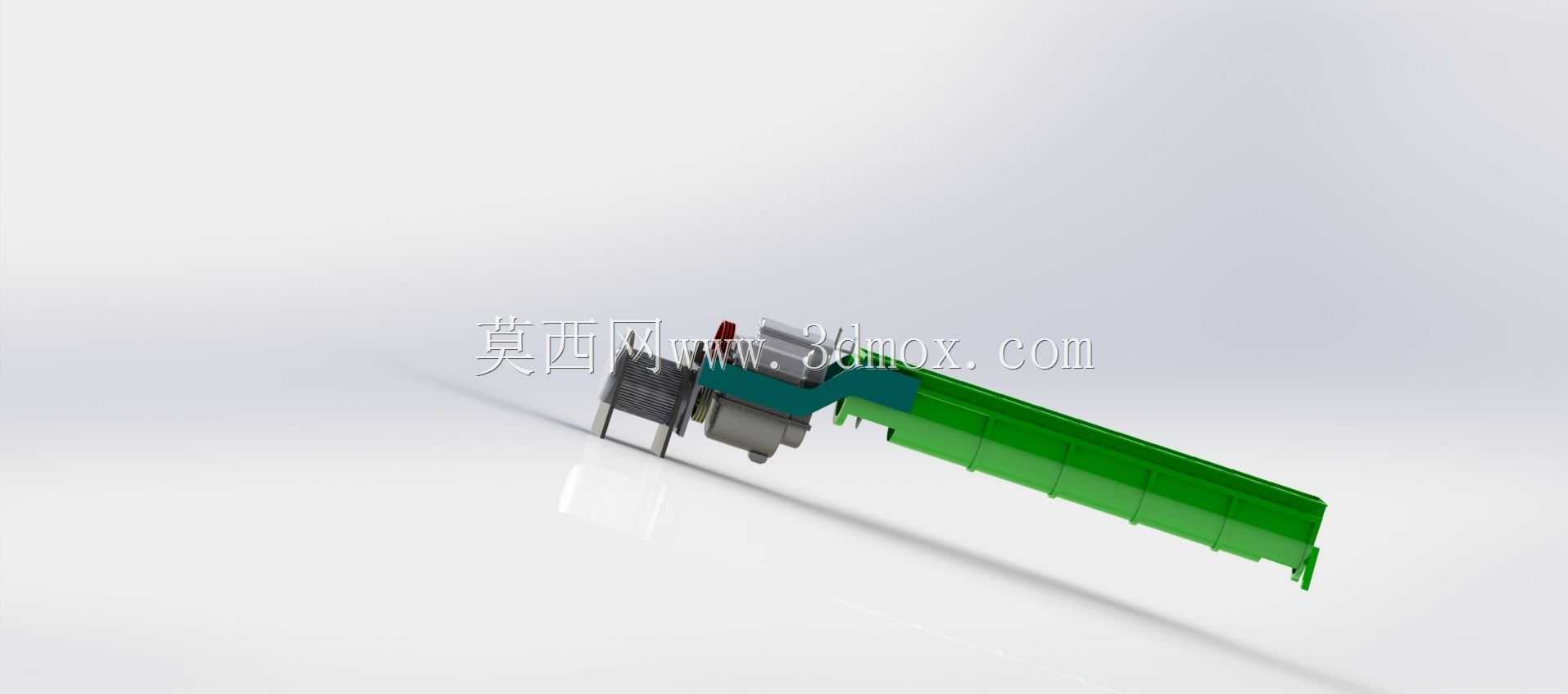

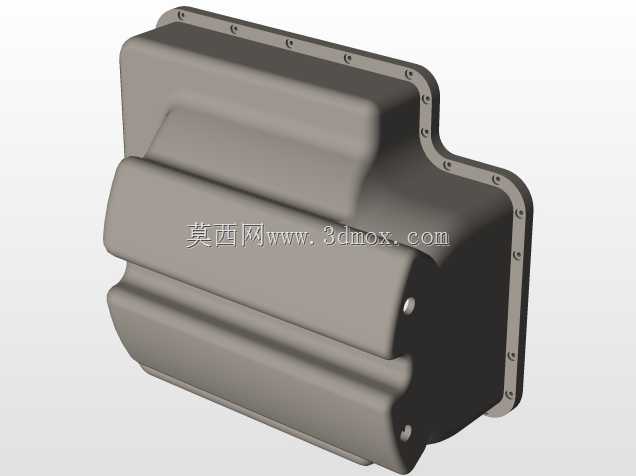

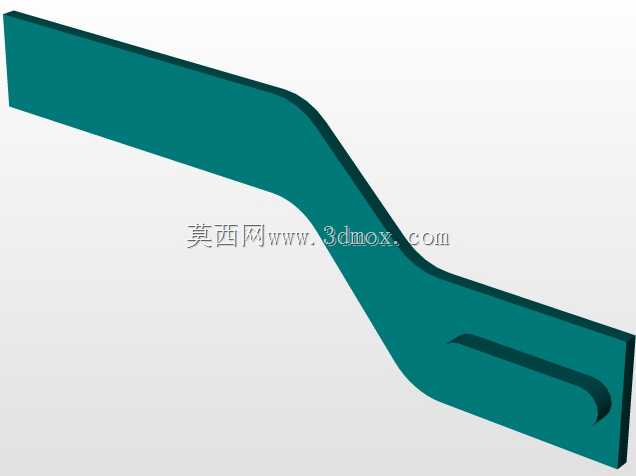

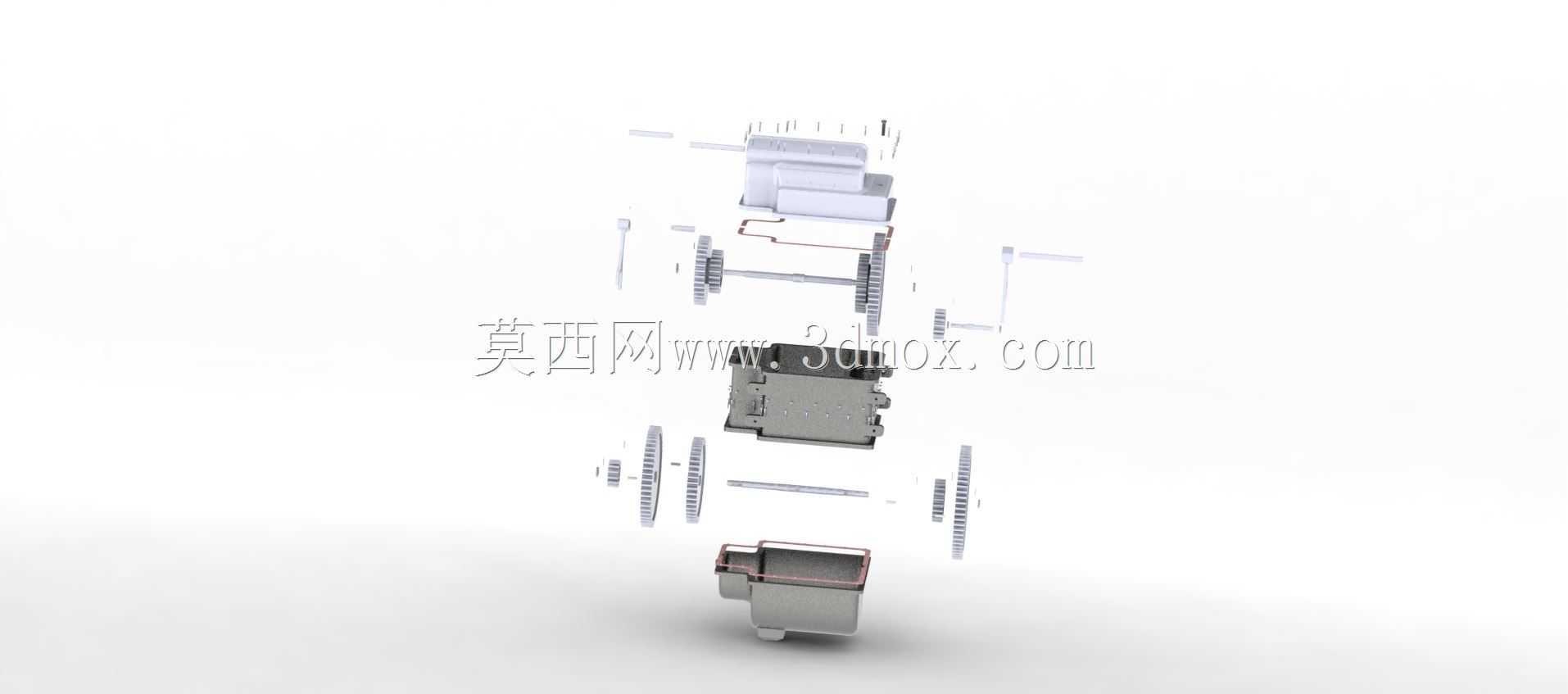

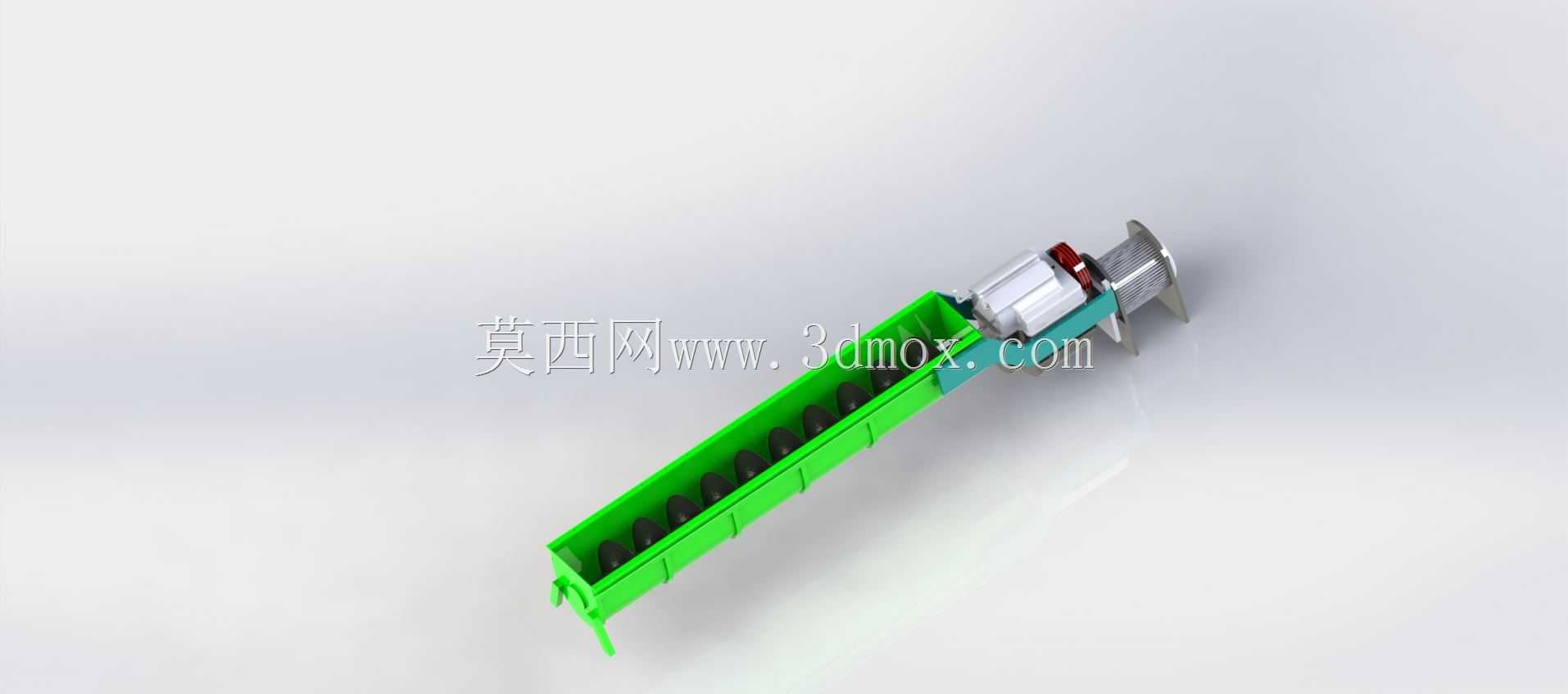

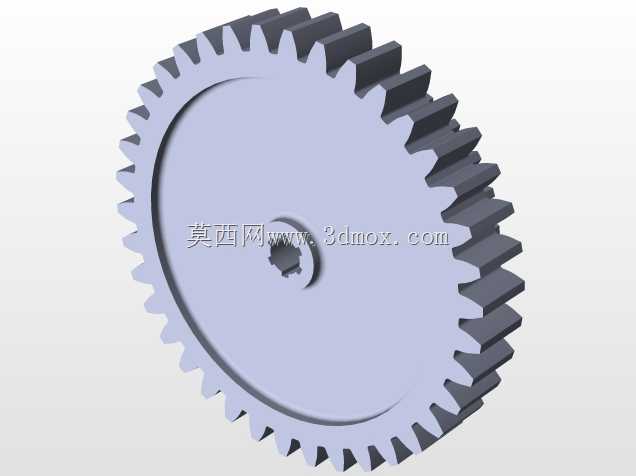

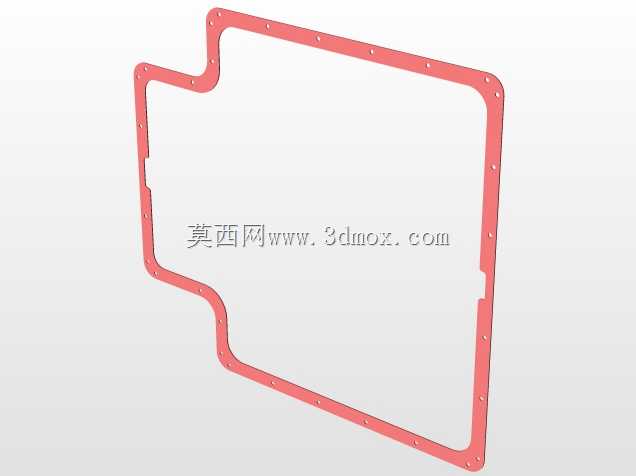

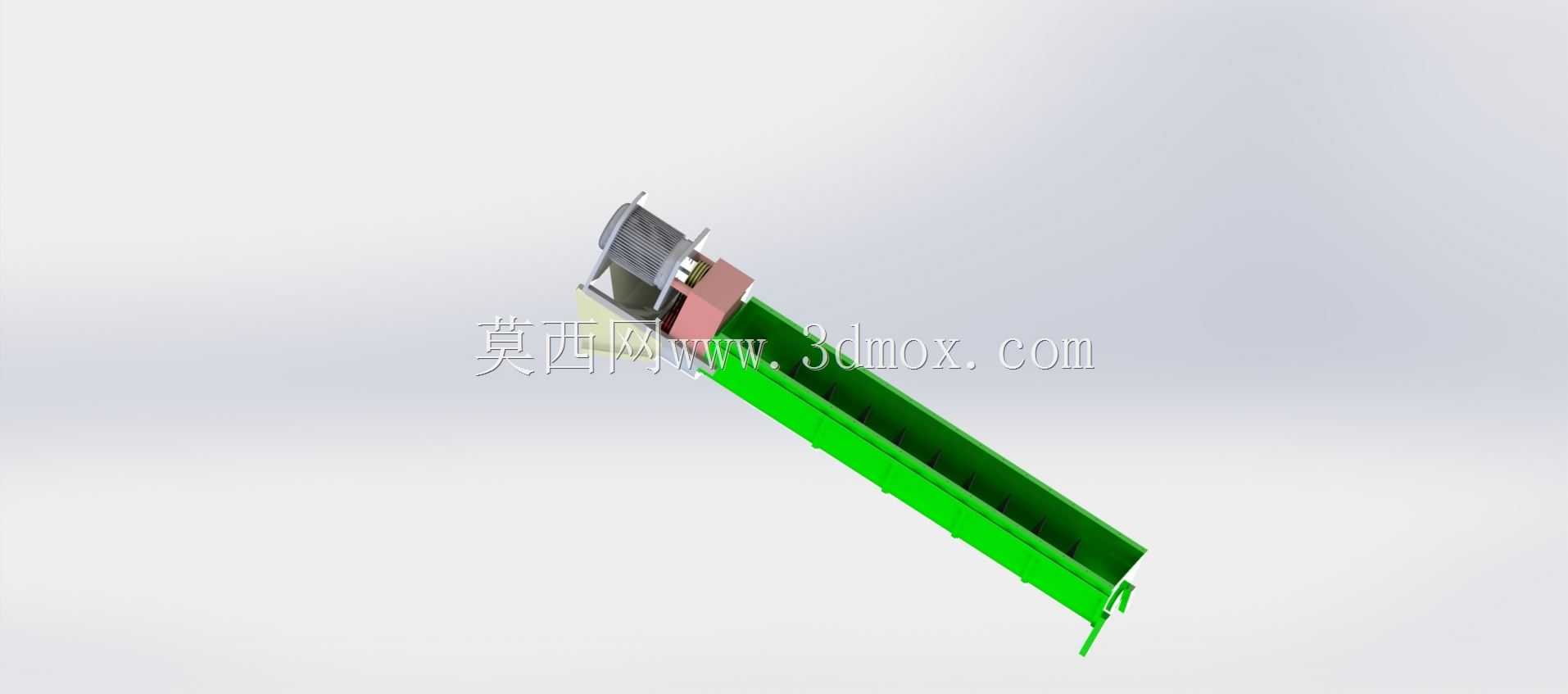

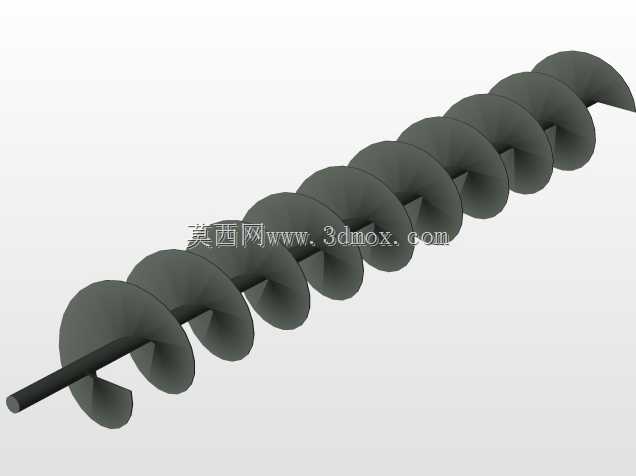

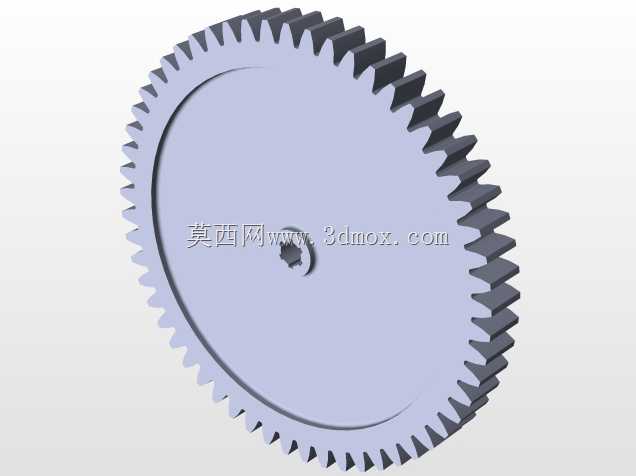

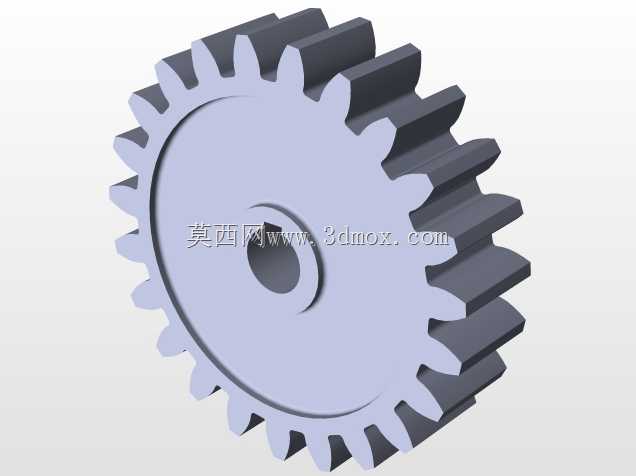

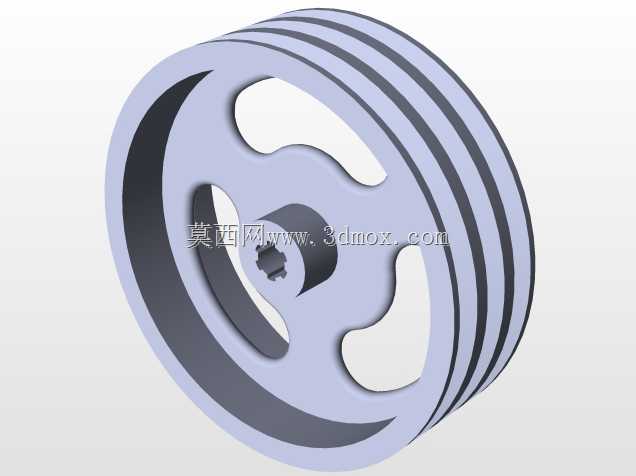

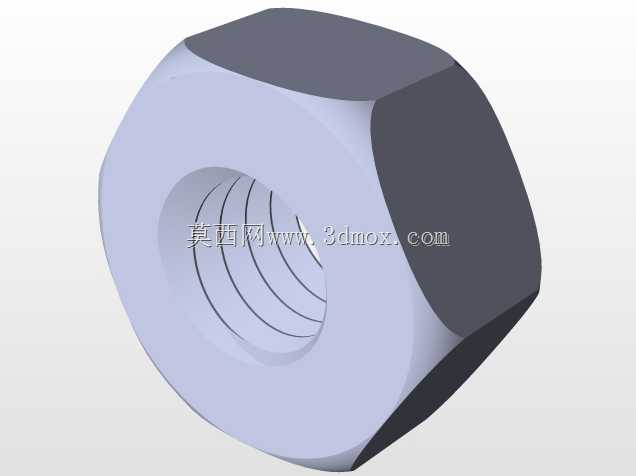

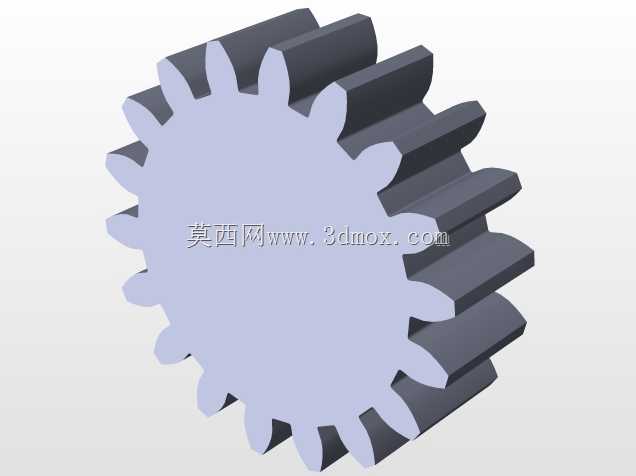

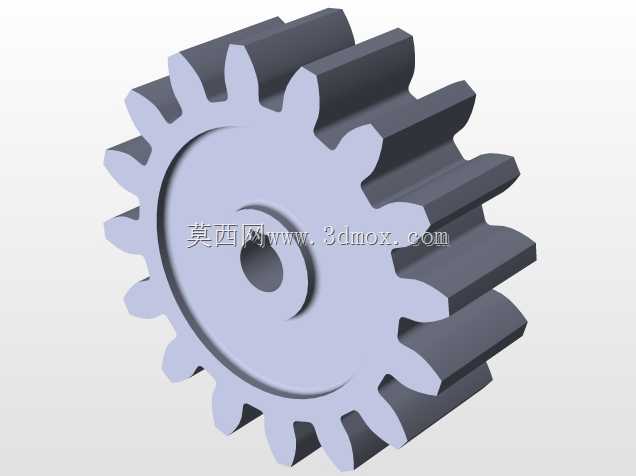

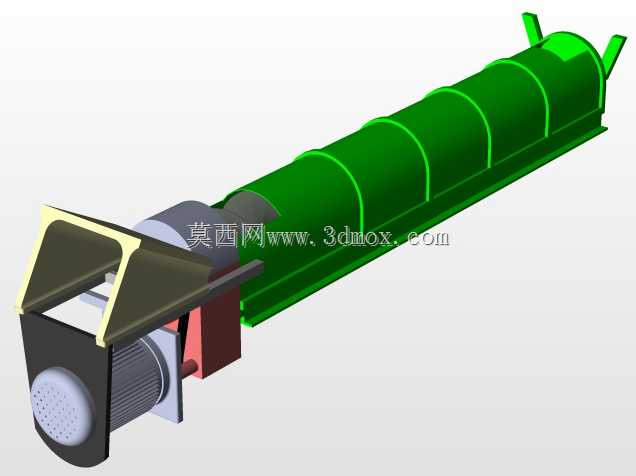

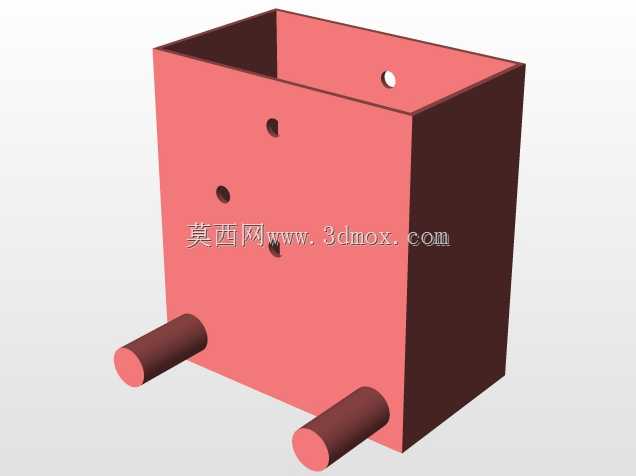

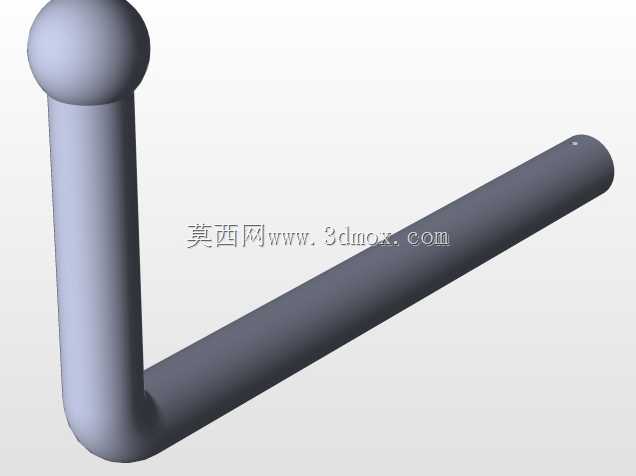

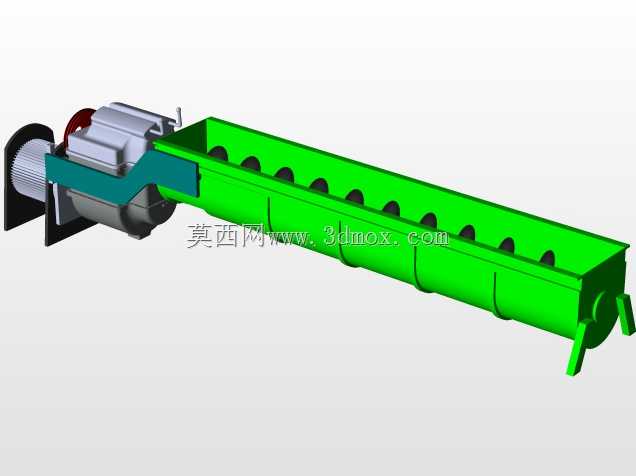

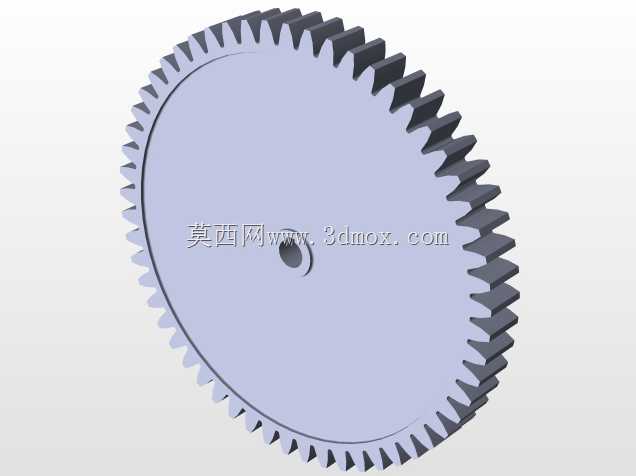

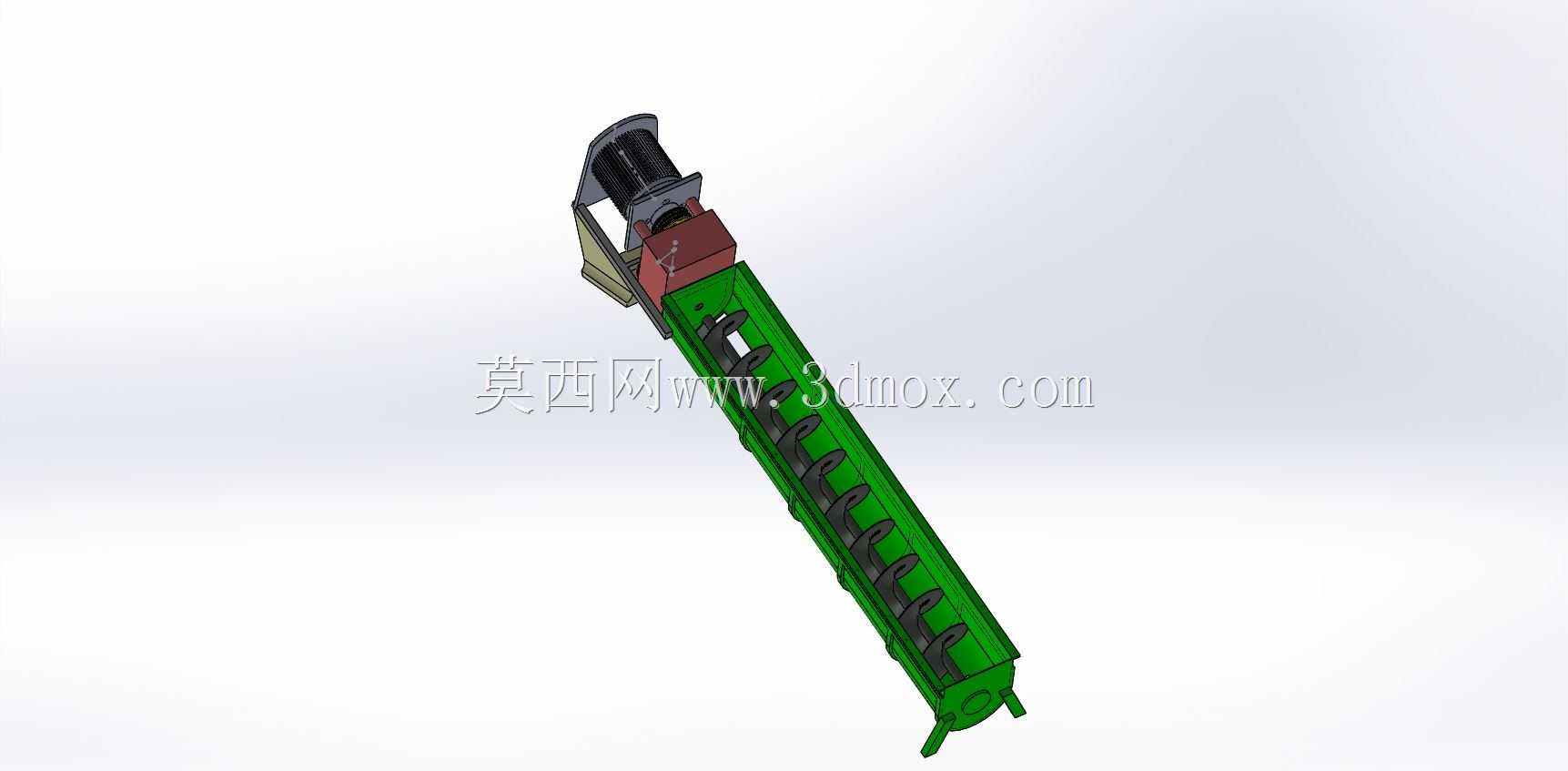

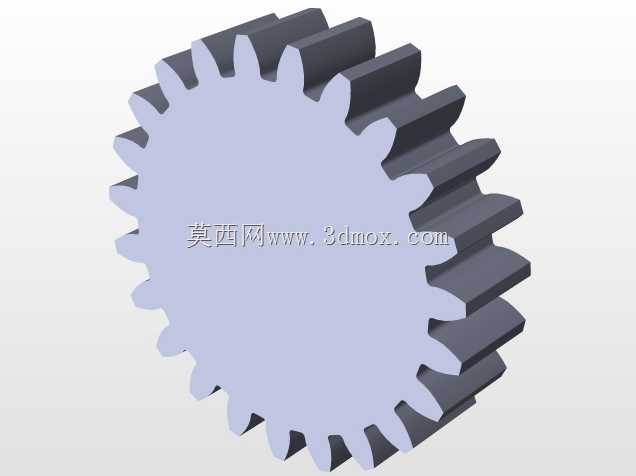

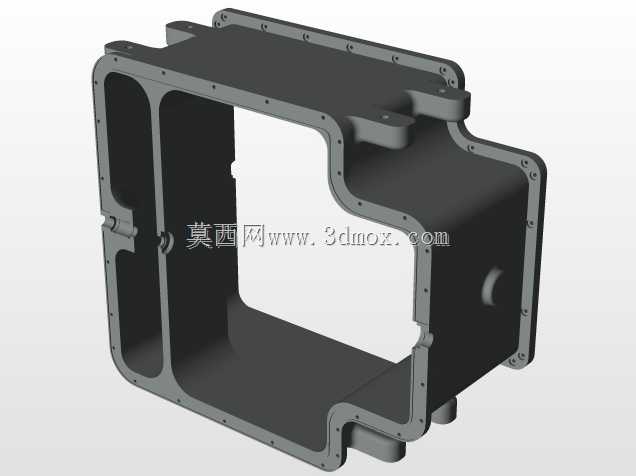

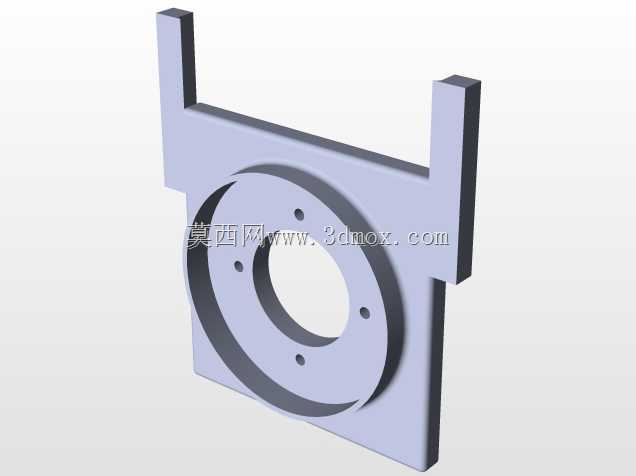

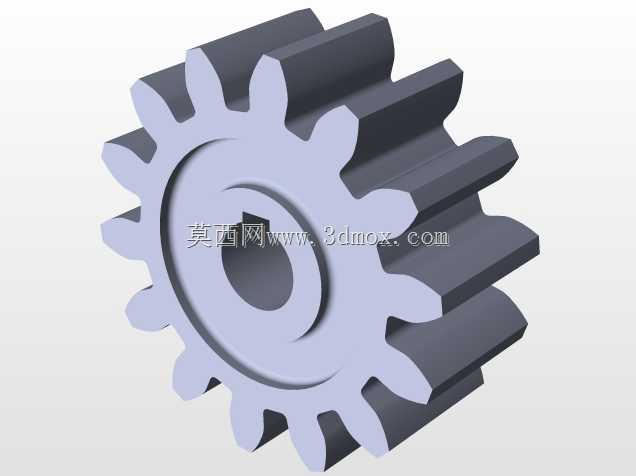

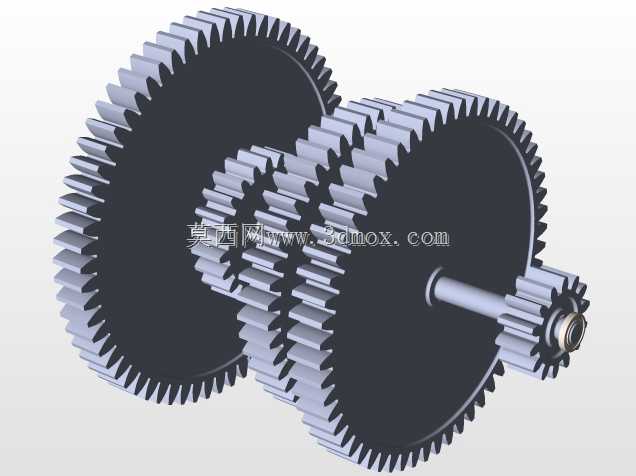

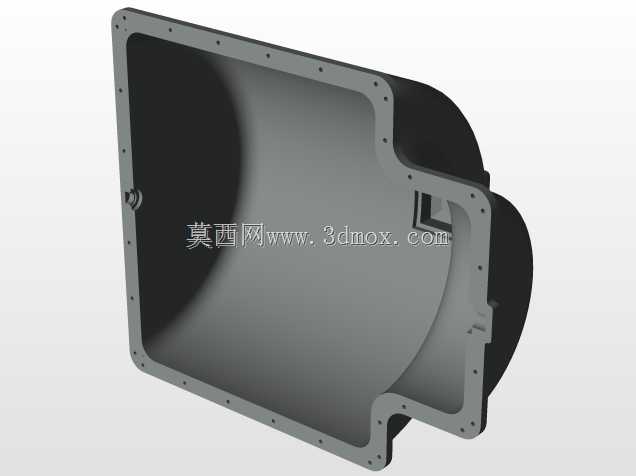

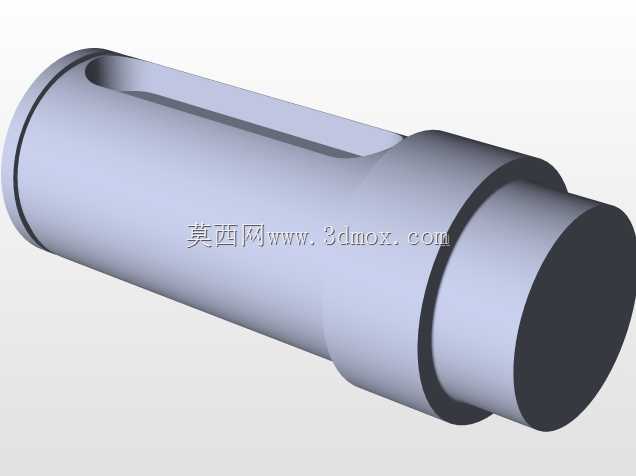

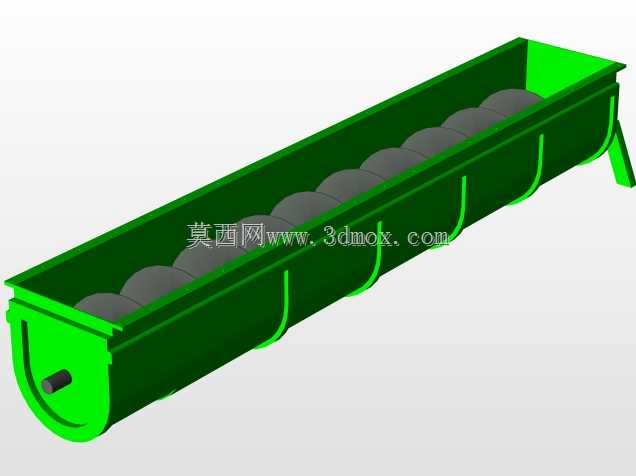

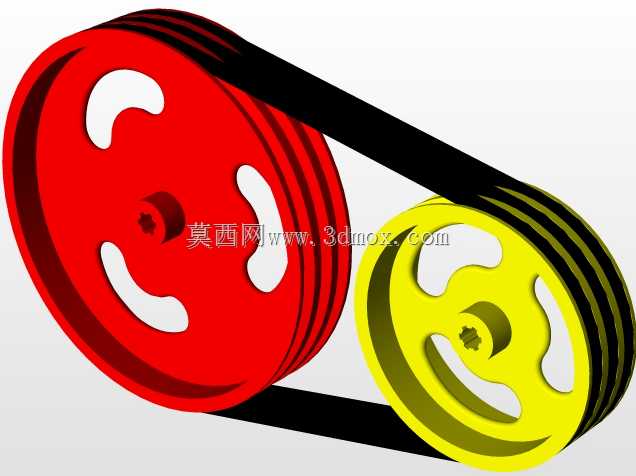

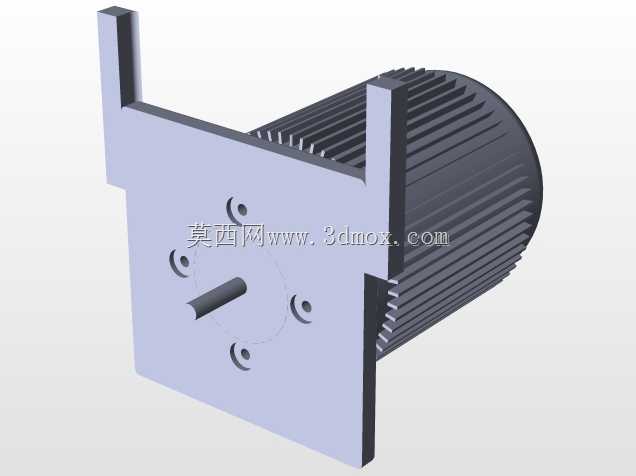

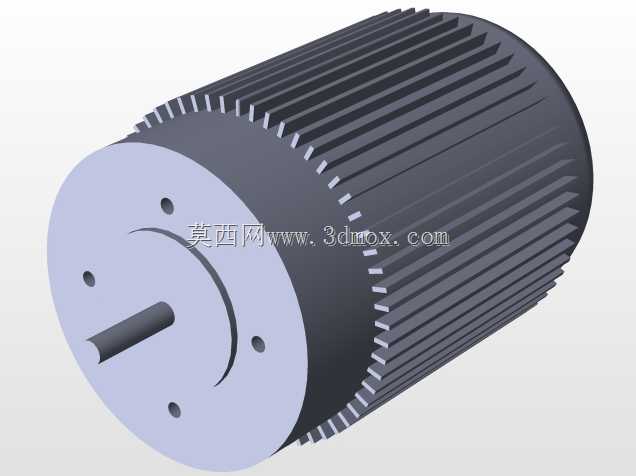

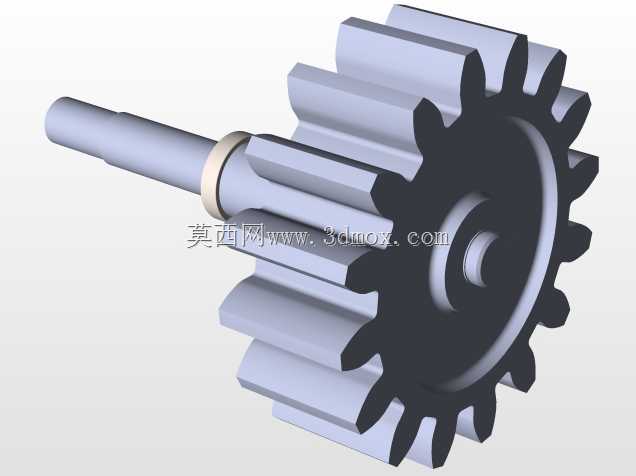

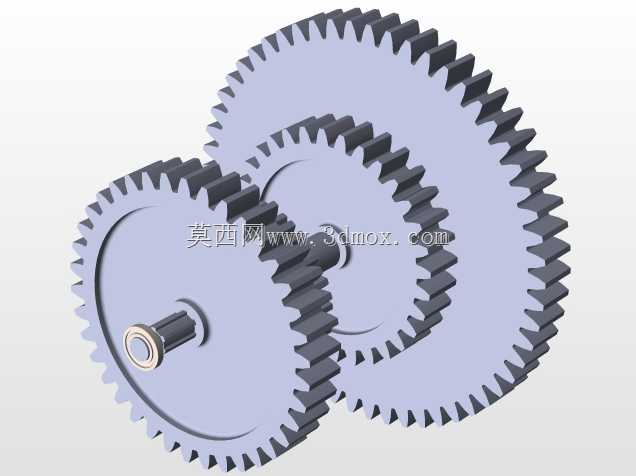

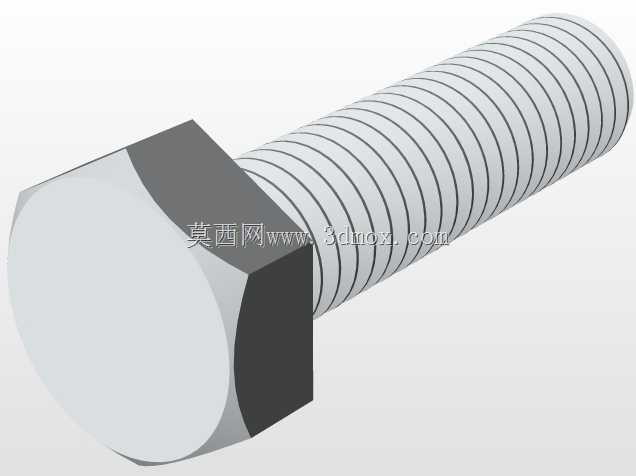

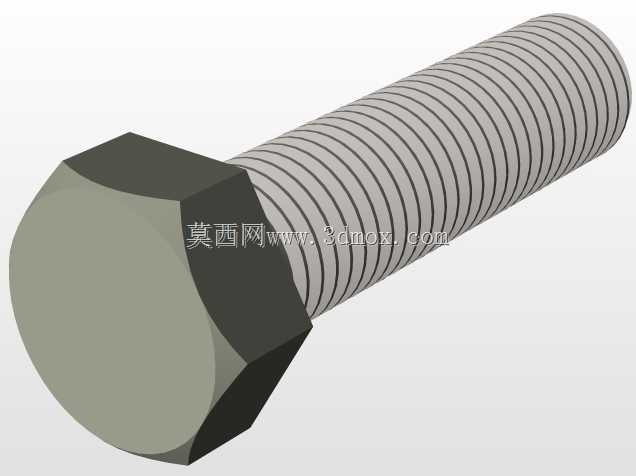

这款带齿轮传动结构的螺杆泵，主要面向中小流量、高输出压力的流体输送场景，在润滑油加注系统、液压站供油回路、粘稠化工介质输送、燃油增压供给等工况中都能适配，相比普通单级螺杆泵，集成式齿轮箱的设计能让泵体在匹配低转速高扭矩动力输入时，无需额外外接减速机构，大幅缩减整套流体输送单元的安装占用空间。从结构设计逻辑来看，齿轮箱腔体与泵体腔体采用一体化铸造成型的分箱式结构，上下箱体结合面加工有密封槽，通过周向均匀布置的螺栓实现紧固密封，既保证齿轮传动副的润滑油腔独立密封，避免传动润滑脂与输送介质发生串腔，也能让齿轮啮合产生的径向力直接通过箱体筋位传递到安装基座，减少泵轴工作时的挠性变形。泵体侧面预留的四个带安装孔的固定耳座，孔位按照通用工业泵安装尺寸规范设计，安装时可直接通过螺栓固定在钢制支架或设备安装面板上，无需额外加工转接板，固定耳座与箱体连接处做了加厚圆角过渡，能承受泵组长时间运行产生的振动载荷，避免安装位置出现应力开裂。齿轮箱顶部的手动操作摇柄结构，是针对设备调试、应急工况设计的，当动力源断电或者需要手动盘车排查卡滞故障时，可直接通过摇柄带动齿轮副转动，带动螺杆转子缓慢转动，无需拆解泵体连接结构就能完成盘车操作，日常维护时也能通过这个结构快速判断螺杆与泵腔的配合间隙是否正常。齿轮箱内部的传动副采用平行轴直齿齿轮设计，齿轮参数按照螺杆转子的额定工作转速匹配，传动过程中动力损耗低，齿轮啮合侧隙控制在合理范围，既不会因为侧隙过大导致传动回程误差，也不会因为侧隙过小出现齿轮卡滞、运转发热的问题。泵体的进出油口采用侧置式布局，接口位置与齿轮箱腔体保持足够的安全距离，外接管路时不会与齿轮箱的固定螺栓、加油结构发生干涉，管路安装的操作空间充足。整个泵体的外形轮廓做了圆弧过渡处理，没有尖锐的凸起棱角，既减少铸造过程中的应力集中问题，也能避免安装维护过程中磕碰划伤操作人员。从安装边界来看，泵体总宽度控制在常规小型工业泵的安装尺寸范围内，垂直方向的高度预留了齿轮箱顶部摇柄的操作空间，水平方向的长度不会超出同功率等级常规螺杆泵的安装尺寸，替换现有同参数老旧泵组时，不需要改动原有安装基座的孔位和管路布局，能实现快速替换适配。螺杆转子与齿轮输出轴采用同轴连接结构，连接位置设置了机械密封组件，密封件的安装腔体做了定位台阶，更换密封件时不需要拆解整个齿轮箱，只需要拆下泵体端盖就能完成密封件的更换，大幅降低后期维护的工作量。
