农用稻谷风选除尘处理设备结构设计

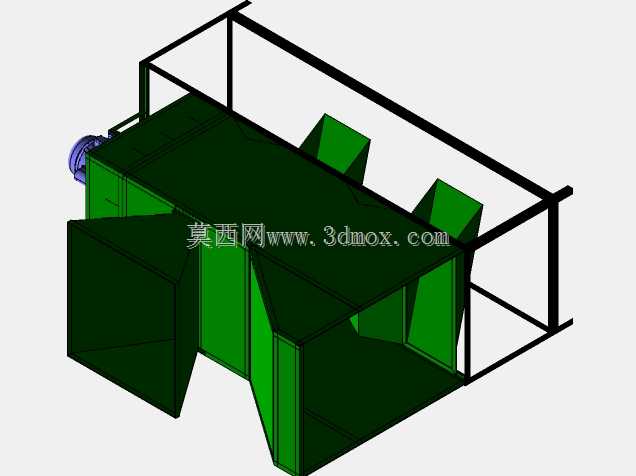

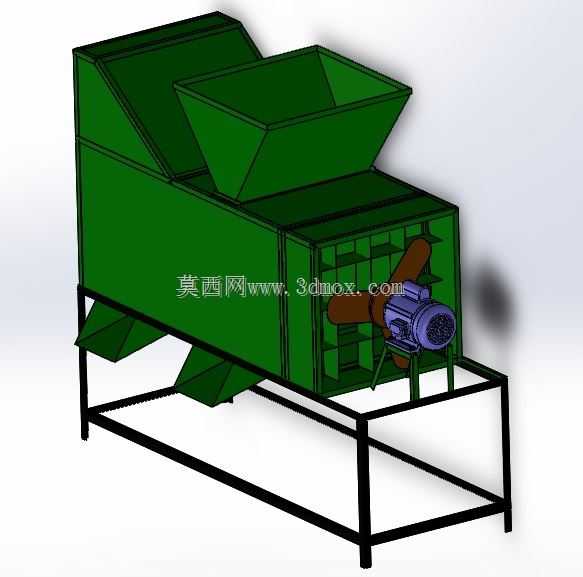

这套设备主要面向粮食收储站点、小型稻米加工坊、农户集中收粮点的稻谷初清工序，解决刚脱粒或晾晒后稻谷中混杂的瘪谷、稻壳碎屑、轻质浮尘、短秸秆残段的分离难题，替代传统人工扬场的低效作业方式，不受户外风力条件限制，可在室内或敞棚下完成连续清选作业。设备整体采用方管焊接一体式机架作为承载基础，机架底部预留了叉车穿入空间与地脚螺栓安装孔位，可直接固定在水泥硬化地面，也可通过加装脚轮实现场地内短距离转场，适配不同规模作业点的场地布置需求。上部设置的敞口式进料斗采用上宽下窄的四棱台结构，斗壁倾斜角度设置为42度，能够保证稻谷依靠自重顺畅下滑进入分选腔，不会出现物料搭桥卡滞的问题，进料斗的边缘做了折边加固处理，可承受人工倒料或输送带送料时的物料冲击，避免长期使用出现斗体变形。分选腔采用密封式箱体结构，内部设置多道折流导板，侧部安装的轴流风机提供稳定横向风场，进入腔体的稻谷在下落过程中，饱满谷粒受重力作用直接从前端出料口滑落收集，轻质杂质则被横向气流带入后侧沉降腔，通过下部的杂余出料口统一排出，可根据稻谷的含水率、含杂率调整风机转速与导板角度，适配不同工况下的清选精度要求。设计过程中优先考虑了设备的易维护性，风机的安装座采用螺栓连接固定在机架侧部，检修时可直接拆卸更换，分选腔的侧盖板采用快拆式卡扣固定，无需专用工具即可打开清理内部残留的杂物，避免不同批次稻谷混种。整机的外形尺寸控制兼顾了处理量与场地适应性，设备总高度不超过1.8米，进料斗上沿距离地面高度适配人工倒料的操作高度，无需额外搭建进料平台，设备宽度控制在1.2米以内，可直接通过普通乡村院落的院门，无需拆解即可完成转运。所有与物料接触的内壁都做了圆角过渡处理，不存在直角积料死角，减少长期使用后的物料残留霉变风险，机架的焊接位置都做了焊后打磨除锈，外部喷涂耐磨防锈漆，可适应粮库、加工坊内多粉尘的作业环境，延长设备的实际使用寿命。
