水田石灰撒施无人机挂载撒肥装置

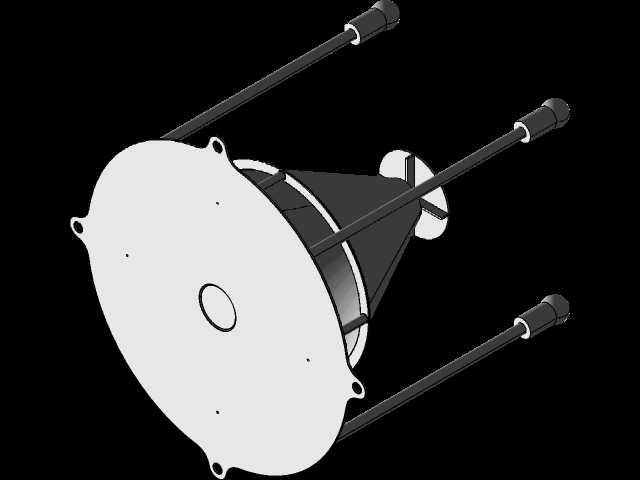

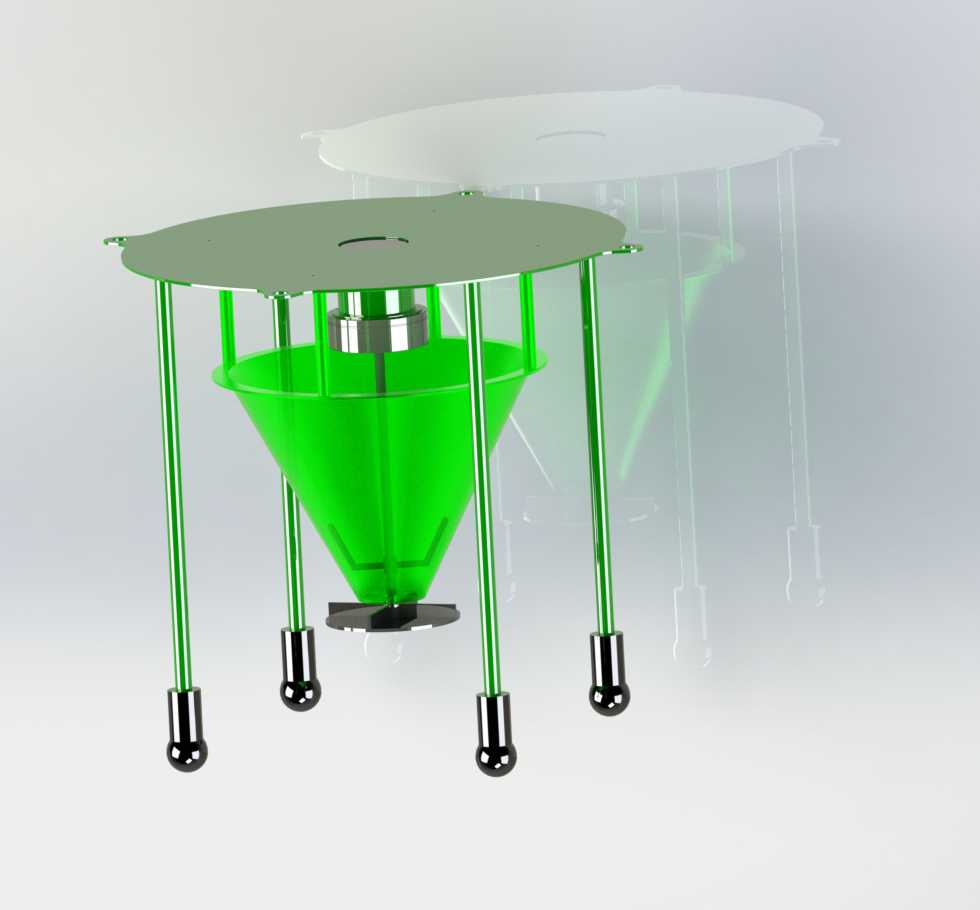

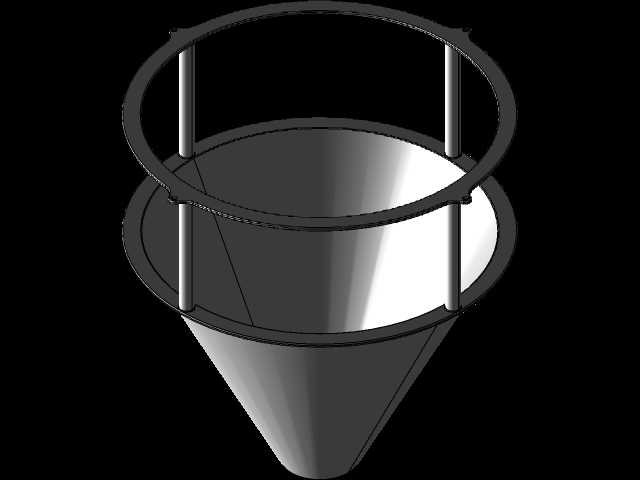

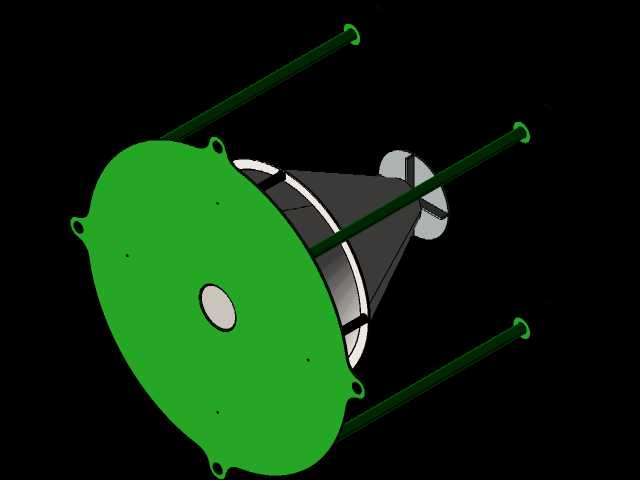

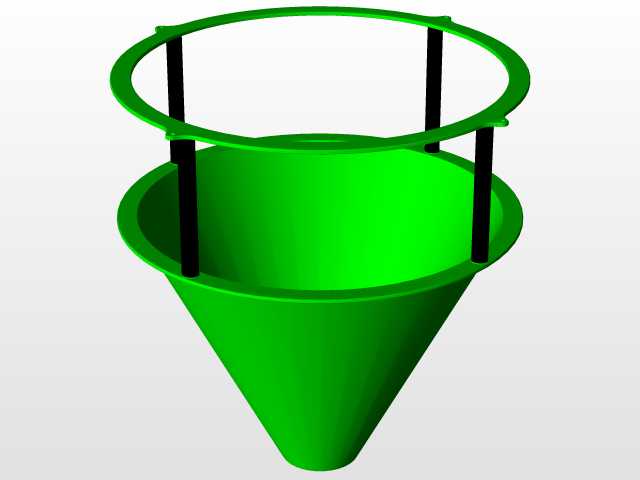

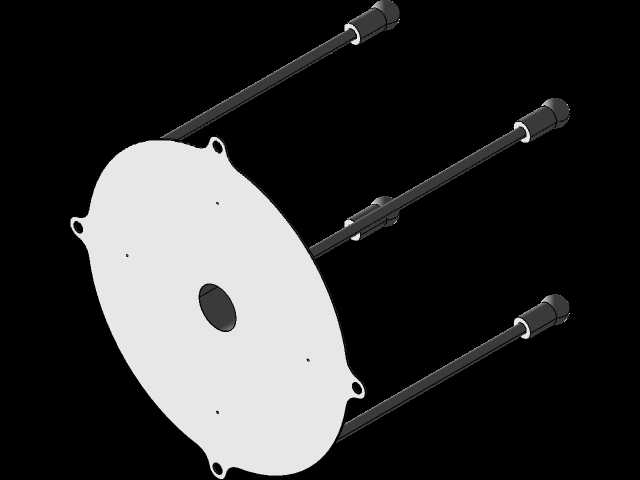

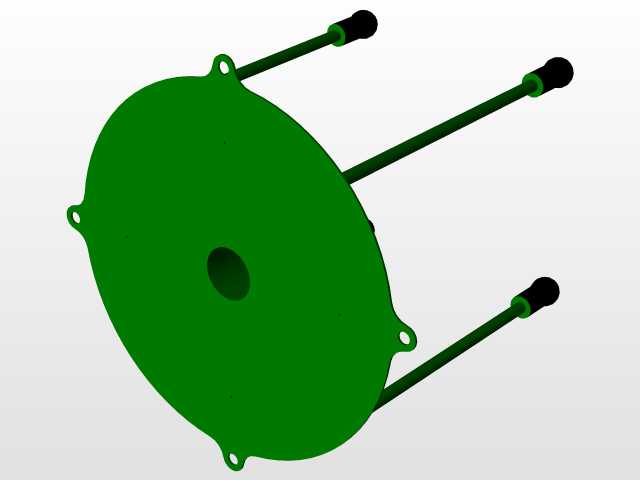

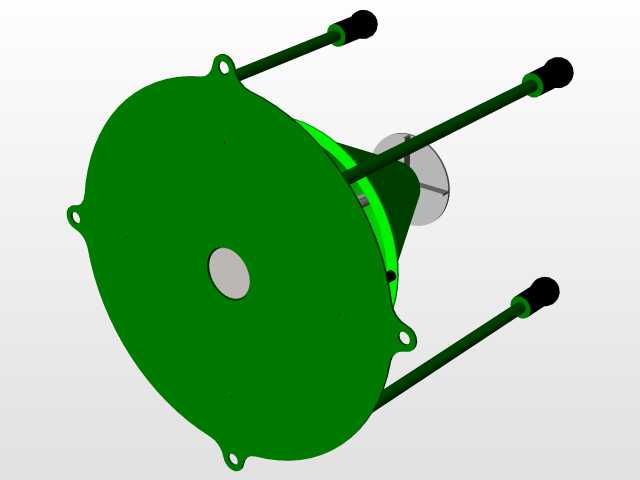

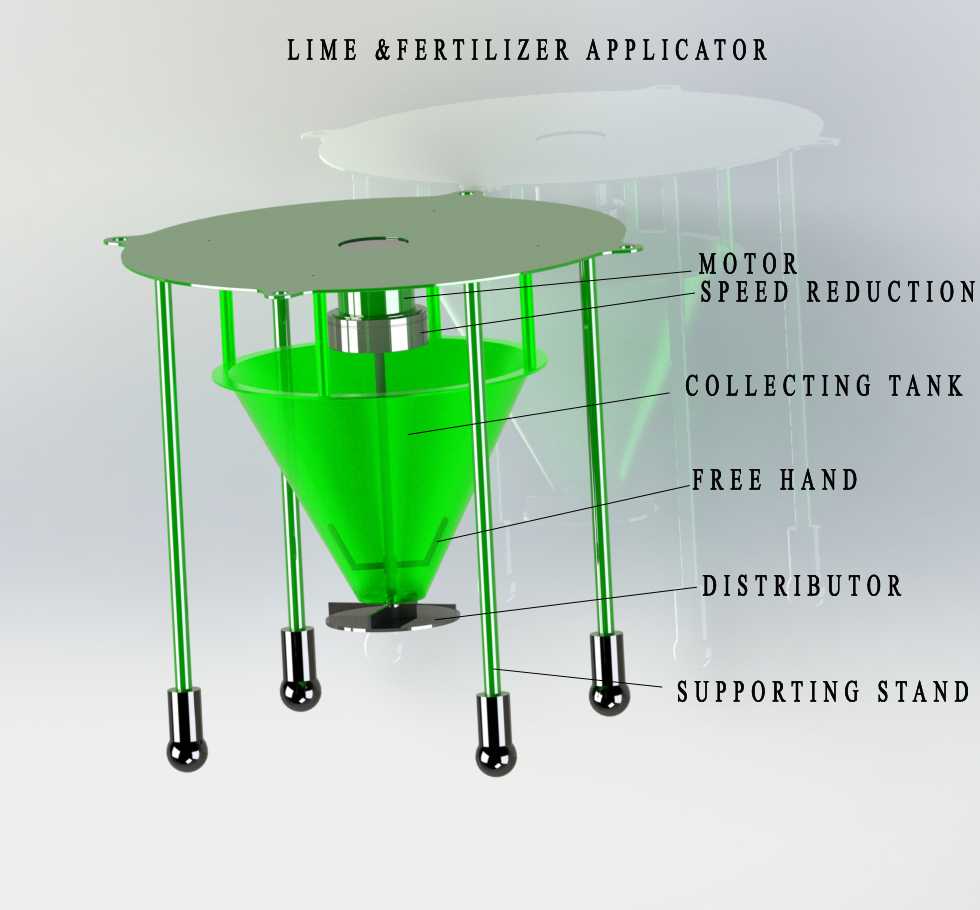

这套挂载装置的设计初衷，是解决南方连片水田作业中石灰撒施人工作业效率低、撒布均匀度差的痛点，适配多旋翼植保无人机的挂载接口，可在水稻种植的整地前、生长期等多个需调节土壤酸碱度的环节投入使用。从结构设计来看，整体采用上圆盘固定座加锥形储料斗的布局，四根带缓冲脚垫的支撑立柱沿圆盘周向均匀分布，既作为储料斗的承力结构，也在无人机起降时提供支撑缓冲，避免料斗直接接触田埂硬面发生磕碰变形。上圆盘预留的中心孔位与无人机底部的挂载架直接对接，安装时无需额外改装无人机原有结构，通过快拆卡扣即可完成固定，整套装置的挂载重心与无人机的升力中心完全重合，不会在飞行过程中产生偏心力矩影响飞行稳定性。储料斗采用大锥角的锥形设计，内壁做光滑过渡处理，避免石灰粉料在斗内起拱架桥，出料口位于锥斗最底端，配套的撒播盘直接安装在出料口下方，依靠无人机供电驱动小型电机带动撒盘旋转，将下落的石灰粉料沿周向均匀甩出，撒幅宽度可通过调整电机转速适配不同的飞行高度与作业行距，避免出现漏撒、重撒的情况。考虑到水田作业的高湿环境，所有与粉料接触的结构件都采用耐腐材质制作，支撑立柱表面做防锈涂层处理，底部的缓冲脚垫采用耐磨橡胶材质，可承受起降时的冲击载荷，同时避免刮蹭无人机的起落架结构。设计过程中特意控制了整套装置的空载重量，在保证结构强度的前提下尽可能降低挂载自重，以此提升无人机单次作业的载料量，减少往返补料的频次。出料口的开度可通过侧边的调节挡板手动调整，可根据不同田块的石灰施用量需求，匹配对应的下料速度，避免撒施过量或不足。整套装置的外形边界完全控制在无人机旋翼的投影范围之内，飞行过程中不会出现结构件触碰旋翼的风险，立柱的长度经过反复校核，既保证储料斗有足够的容积，也不会让装置底部的撒播盘过低影响起降安全。实际作业中，这套装置除了撒施石灰之外，也可适配颗粒状的尿素、过磷酸钙等常规肥料，甚至可用于稻田的颗粒农药撒施，通用性较强，锥形料斗的设计让不同流动性的颗粒、粉料都能顺畅下落，不会出现卡料堵料的情况。
