N-EUPEX系列80型挠性联轴器结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:236062
  • N-EUPEX系列80型挠性联轴器结构设计
  • N-EUPEX系列80型挠性联轴器结构设计
  • N-EUPEX系列80型挠性联轴器结构设计

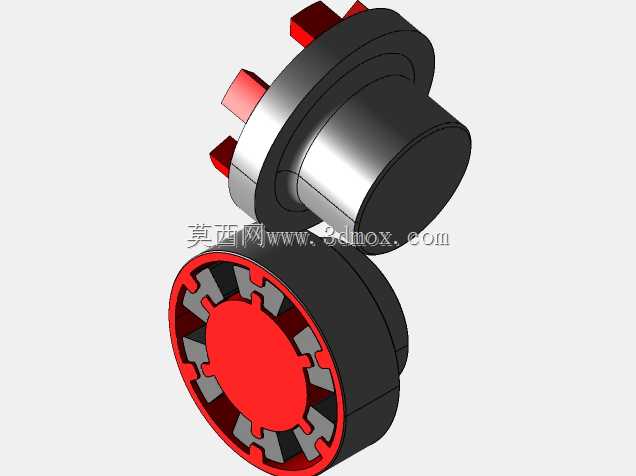

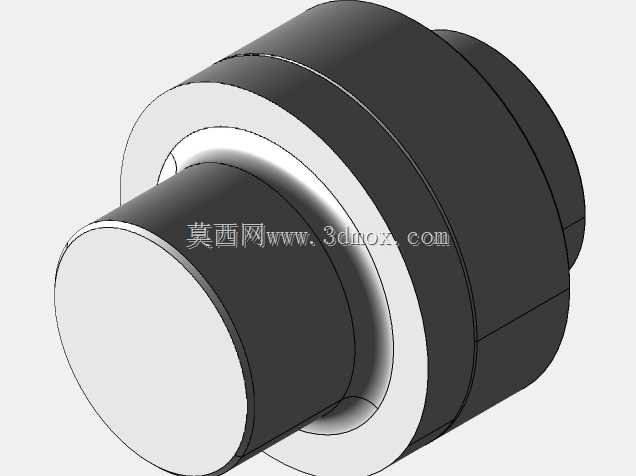

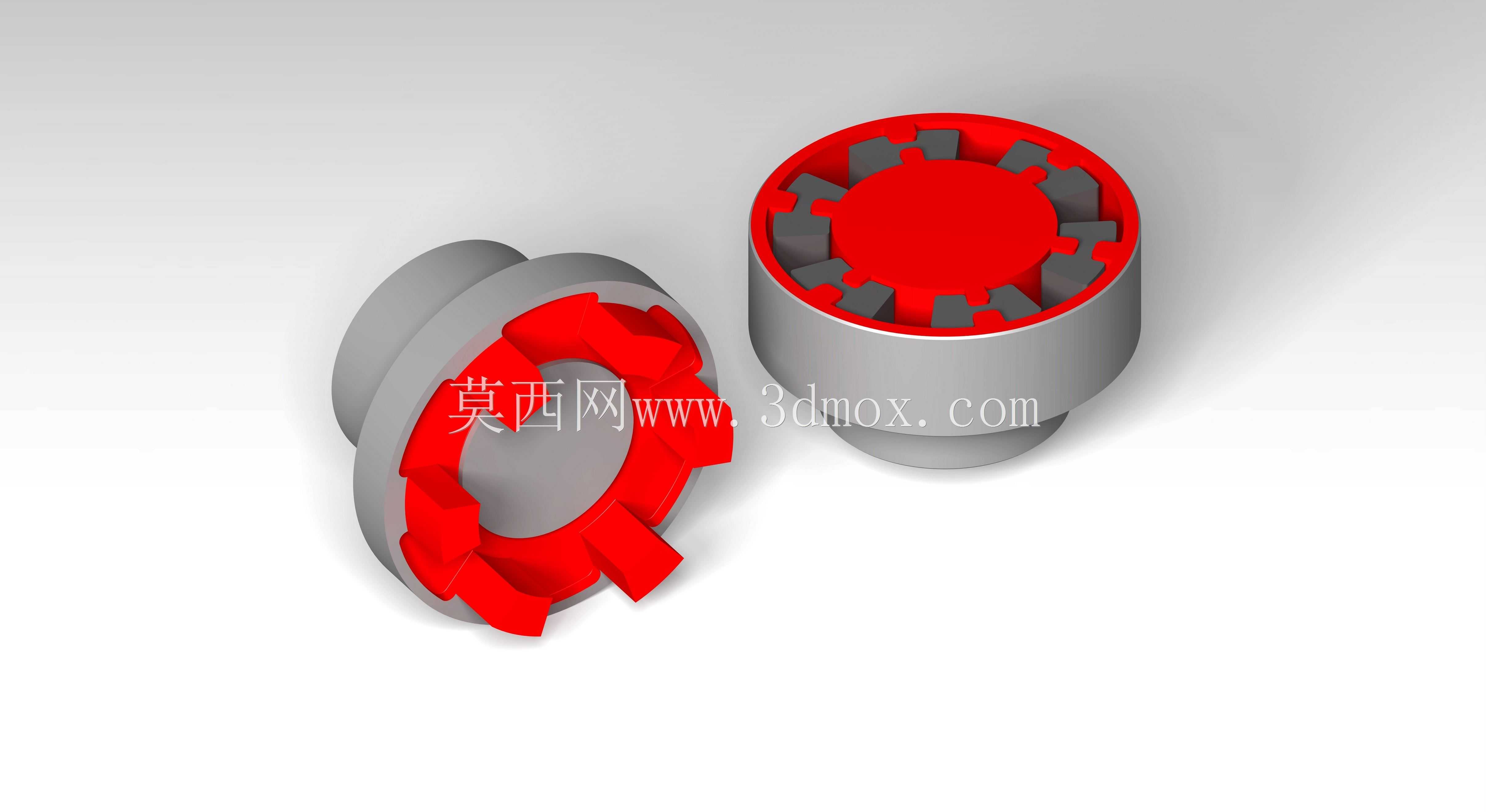

在各类工业传动系统的轴系布局中,挠性联轴器是补偿两轴相对偏移、缓冲传动冲击的核心连接部件,这款N-EUPEX系列80规格的挠性联轴器,主要适配常规工业场景下中小功率的传动链路,常见于泵组、输送设备、中小型减速机输出端与工作机输入端的轴连接场景,能够在两轴存在一定径向、角向以及轴向安装偏差的工况下,稳定传递额定转矩,避免轴系因安装对中误差产生额外的附加载荷,延长轴承、密封件等周边易损件的使用寿命。从结构设计来看,该联轴器采用分体式对称布局,两端为金属材质的半联轴器毂体,毂体端面均匀分布凸爪结构,中间配置红色弹性缓冲嵌件,弹性件的爪槽与两端半联轴器的凸爪完全嵌合,传动过程中转矩通过凸爪与弹性件的接触面传递,弹性体自身的形变可以吸收传动过程中的振动冲击,同时补偿安装及运行过程中产生的轴系偏移。设计过程中,半联轴器的毂部采用标准轴孔配合结构,可适配对应直径范围的圆柱轴,毂体上预留的键槽结构能够实现与轴的周向固定,保证转矩传递过程中不会出现相对打滑;弹性件的材质选用耐油、耐老化的弹性体材料,能够适应常规工业车间的温湿度环境,同时具备足够的抗压强度与抗疲劳性能,避免长期交变载荷下出现过早开裂失效。从安装边界来看,该规格联轴器的径向轮廓尺寸适配80系列对应的安装空间,轴向安装长度预留了足够的弹性件压缩余量,安装时无需大幅移动两端的主从动设备,仅需将两个半联轴器分别固定在对应轴端后,嵌入中间弹性件即可完成装配,后期维护更换弹性件时也无需拆解两端的设备连接,大幅降低运维的工作量。在实际选型应用中,这类挠性联轴器不适合传递超大转矩的重载工况,也无法承担过载保护的功能,但其结构简单、成本可控、维护便捷的特性,使其在常规中小功率传动场景中具备极高的应用普及率,建模过程中严格还原了凸爪的分布角度、弹性件的嵌合间隙、毂部轴孔的公差配合基准,能够直接用于设备装配的干涉校验、传动系统的布局模拟,也可作为非标联轴器改型设计的基础参考模型,帮助结构设计人员快速完成轴系连接部分的方案搭建,减少重复建模的工作量。
