桁架式方形储水供水塔结构设计

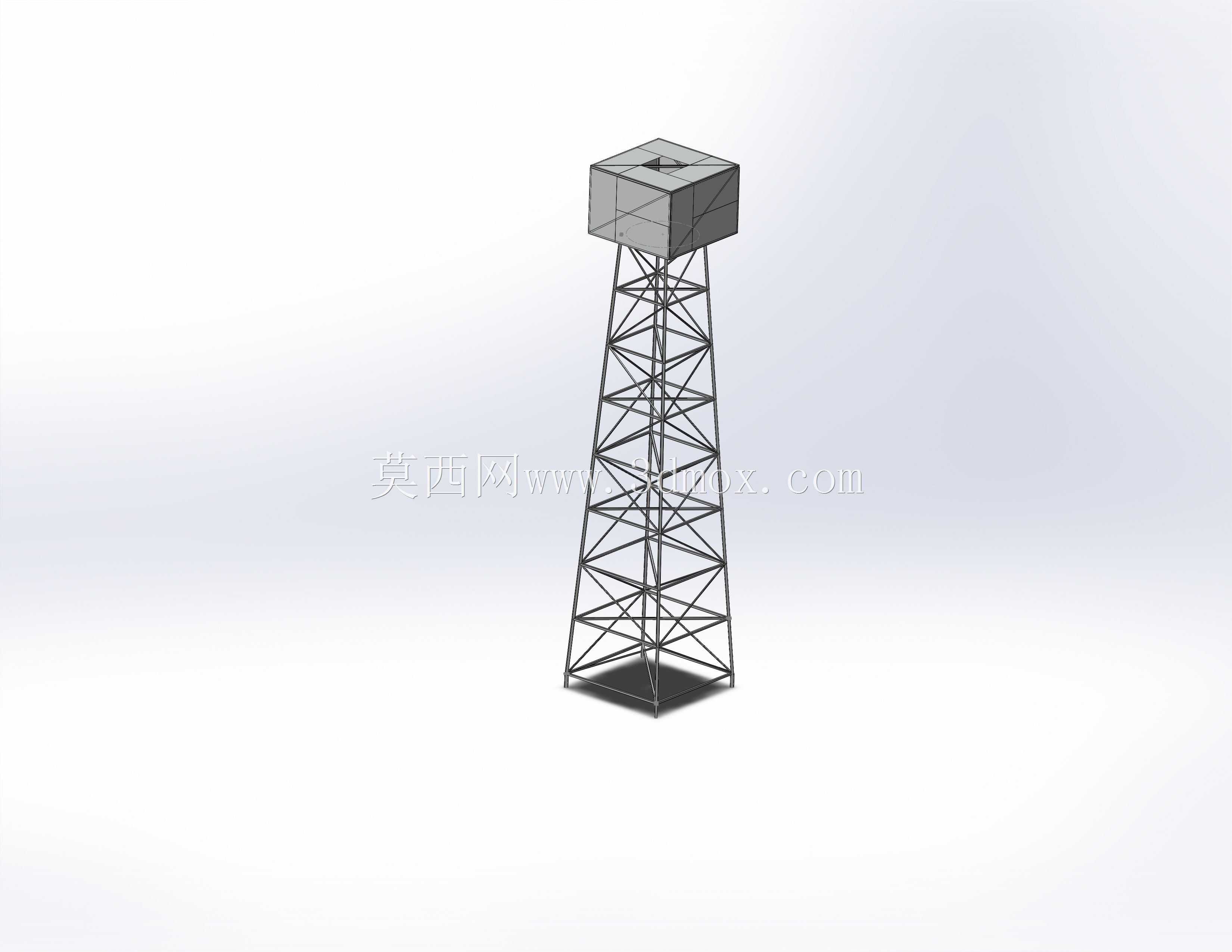

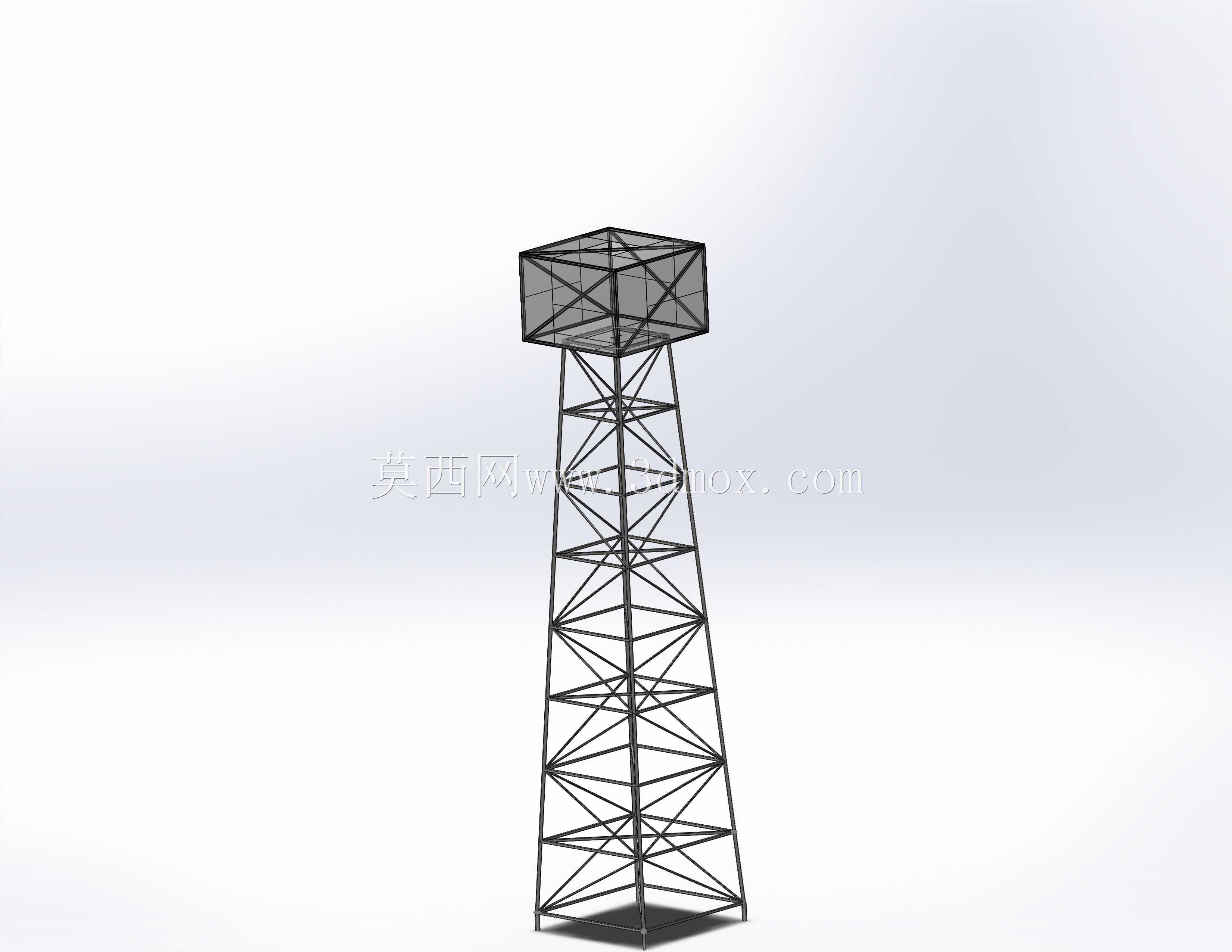

这类桁架式高位水塔多应用于丘陵地带农田灌溉、小型农场集中供水、偏远村落临时供水点搭建场景，依靠高位重力势能实现无动力配水，省去额外增压泵组的布设成本，适配无稳定供电的野外作业区域。整体采用格构式桁架塔架作为支撑主体，方形储水箱设置在塔架顶端，相比圆柱储水舱，方形箱体更易加工拼接，现场安装时无需定制弧形板材，普通热轧角钢、扁钢即可完成现场焊接组装，适配乡村施工队的作业能力。设计阶段优先考虑塔架的抗风载与抗倾覆性能，格构式桁架的杆件全部采用二力杆模型做受力验算，每根斜撑、横撑的长细比控制在规范允许范围内，避免野外强风环境下杆件出现失稳变形，塔架底部采用扩展式混凝土基础预埋，地脚螺栓定位时预留足够的调整余量，抵消现场施工的土建误差。储水箱有效容积约30立方米，可满足小型农场3-5天的灌溉储水需求，也可作为小型村落的应急供水储水设施，塔架总高度16米，这个高度设置既可以保证足够的出水压力，满足低压滴灌、喷灌的水头要求，也不会因为塔架过高导致施工难度、耗材成本大幅上升。塔架顶部设置检修操作平台，周边加装防护栏杆，方便后期运维人员攀爬至顶部清理水箱、检修管路接口，爬梯沿塔架一侧桁架布设，每间隔2米设置休息平台，符合高空作业的安全规范。储水箱底部设置锥形集污槽，定期排污可避免箱内积泥影响水质，进出水管路从塔架内部空腔穿行，既可以避免野外紫外线直射加速管路老化，也能减少冬季低温环境下管路冻堵的概率。设计时充分考虑了运输与现场拼装的便利性，所有桁架杆件都控制在常规运输车辆的装载尺寸范围内，出厂前预做镀锌防腐处理，现场无需额外做防腐工序即可直接组装，适配野外作业的简陋施工条件。整体结构安全系数取1.1，在常规风压、雪载工况下均可稳定运行，不会出现结构变形、焊缝开裂等问题，塔架的杆件排布经过优化，在保证结构强度的前提下尽可能减少钢材用量，控制整体建设成本。
