管道弯头冲蚀腐蚀监测实验装置

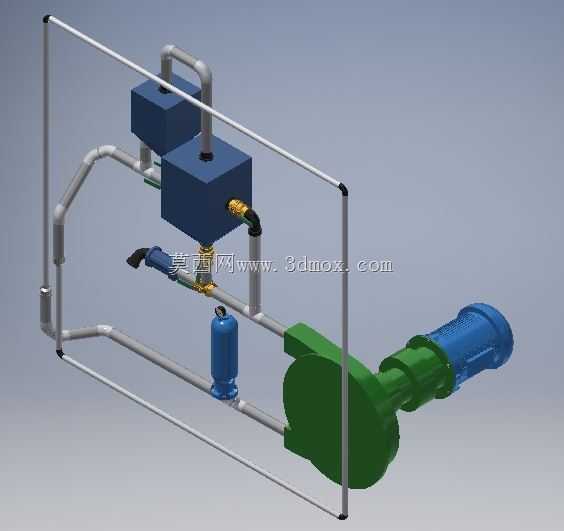

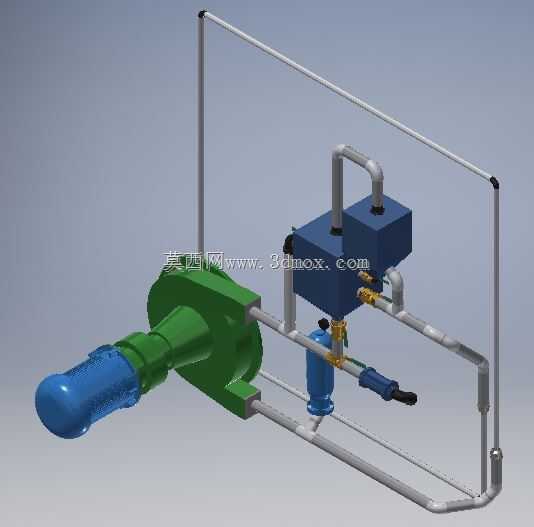

　　在油气输送、化工流体传输、矿浆管路输送等工业场景中，管道弯头部位长期受带颗粒流体、腐蚀性介质的高速冲刷，是管路系统中冲蚀磨损、腐蚀失效的高发位置，一旦出现泄漏不仅会造成介质损耗，还可能引发安全事故，因此对弯头处的冲蚀腐蚀速率、影响因素开展实测研究，是管路材质选型、结构优化、运维周期制定的核心依据。这套装置正是为该类研究搭建的专用测试平台，整套系统以流体循环管路为主体框架，搭配多组功能罐体、过滤组件、流量调控部件与测试工位，可模拟不同流速、不同介质组分、不同颗粒含量下的管路冲蚀腐蚀工况。从结构布局来看，装置采用框架式集成设计，所有管路、功能部件均固定在矩形金属框架上，整体安装边界规整，无需额外搭建复杂支撑结构，

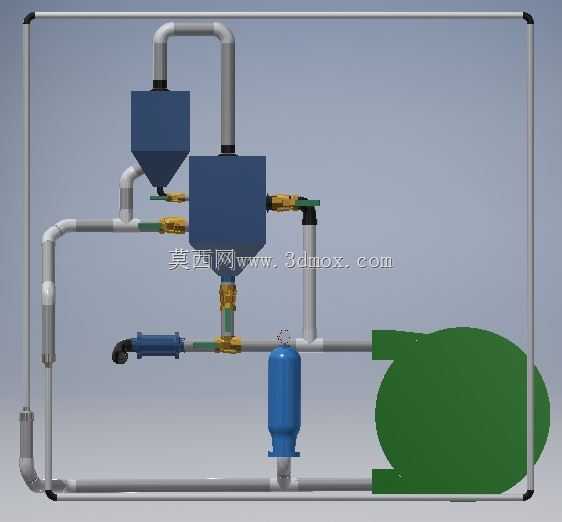

　　可直接放置于实验室地面开展测试，底部预留的管路接口可快速对接介质存储槽，方便实验介质的循环与更换。管路系统采用分段式设计，不同管径的金属管道通过标准接头连接，弯头测试工位可快速拆卸更换，方便测试不同曲率半径、不同材质、不同表面处理工艺的弯头试样，每次更换试样无需拆解整套管路，仅需松开对应位置的管接头即可完成操作，大幅提升实验效率。装置上配置的两个锥底与方型罐体，分别承担介质缓存、气液分离、颗粒均匀混合的功能，锥底结构可避免固体颗粒在罐底沉积，保证进入测试段的流体中颗粒分布均匀，减少实验变量干扰；管路中串联的蓝色过滤组件可在实验循环过程中滤除管路内的杂质，避免大颗粒异物对测试段弯头造成异常划伤，保证实验数据的准确性；

　　旁通管路与阀门组件可灵活调节测试段的流体流速、压力参数，可模拟从低压自流到高压高速输送的多种实际工况。设计过程中充分考虑了实验操作的便利性，所有阀门操作位置、试样安装位置均设置在框架正面的易操作区域，无需探入框架内部即可完成参数调节与试样更换；管路走向采用直角排布，既减少了不必要的弯头压损，也让整套装置的结构更紧凑，占用实验室空间更小；各功能部件之间的连接均采用通用标准件，后期维护更换部件时无需定制非标配件，降低运维成本。在实际使用过程中，可将待测试的弯头试样安装在预设的测试工位，通过调控介质的腐蚀组分、固体颗粒含量、流体流速、运行温度等参数，定期取出试样测量壁厚变化、表面腐蚀形貌，即可得到不同工况下弯头的冲蚀腐蚀速率数据，

　　也可通过加装传感器实时监测弯头部位的压力变化、壁面温度变化，获取连续的动态测试数据。整套装置的结构设计充分贴合流体实验的实际需求，没有冗余的结构部件，每一段管路、每一个功能组件都服务于冲蚀腐蚀测试的核心目标，既可以用于高校、科研院所的材料冲蚀腐蚀机理研究，也可以用于企业管路选型阶段的材质验证测试，为工业管路系统的长周期安全运行提供实测数据支撑。
