带后置载货栏人力脚踏三轮代步车结构

　　这款非机动三轮代步结构的设计，最初是面向短途代步兼小批量货物转运的民用场景做的方案，日常在社区便民配送、街巷短途杂货转运、城郊农户零散农资运输这类场景里，这类结构的使用频次非常高，相比两轮自行车，它的静态稳定性优势明显，不需要骑行者掌握平衡技巧，哪怕是载货状态下停车，也不会出现侧翻倾倒的问题，对骑行经验不足的使用者十分友好。

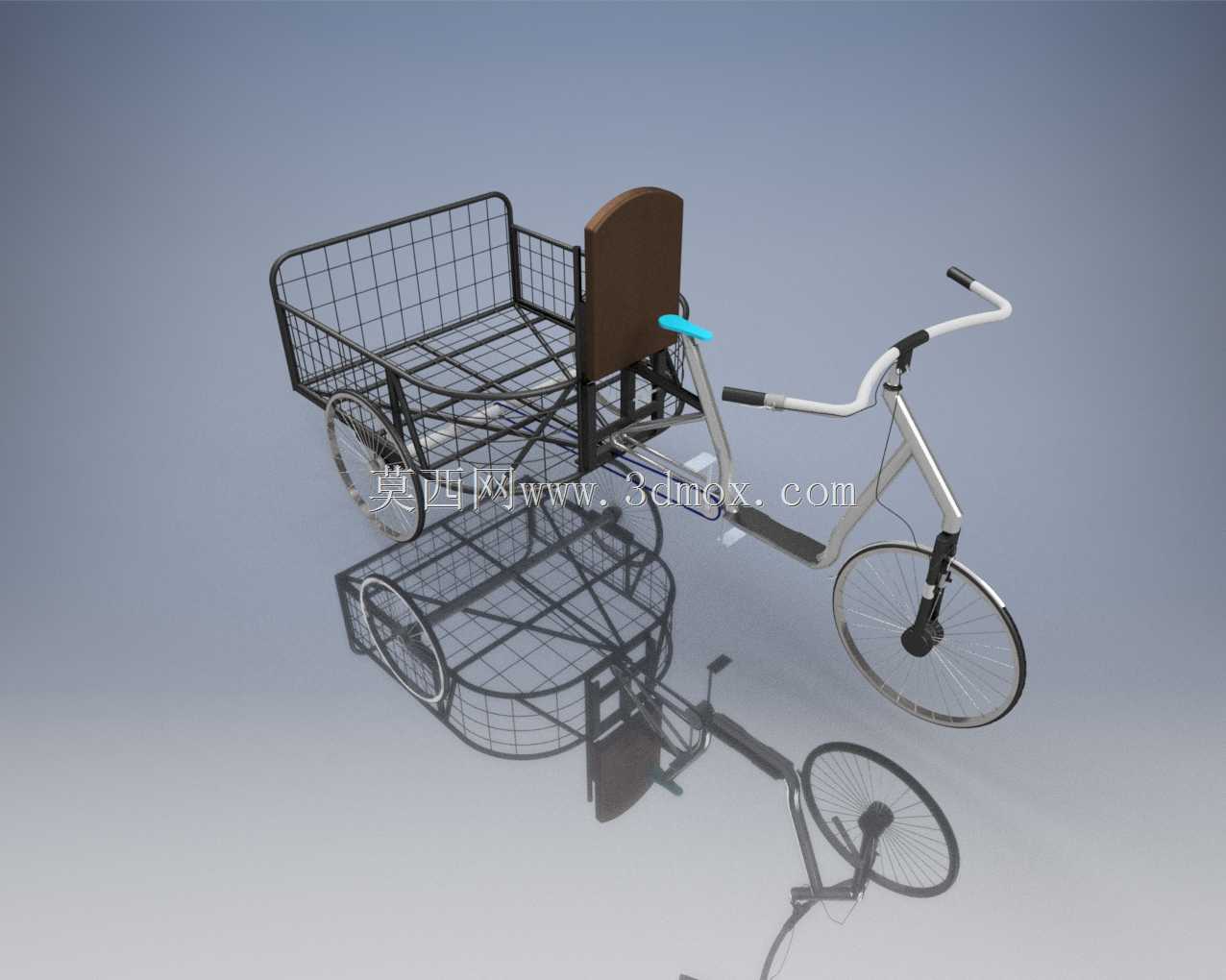

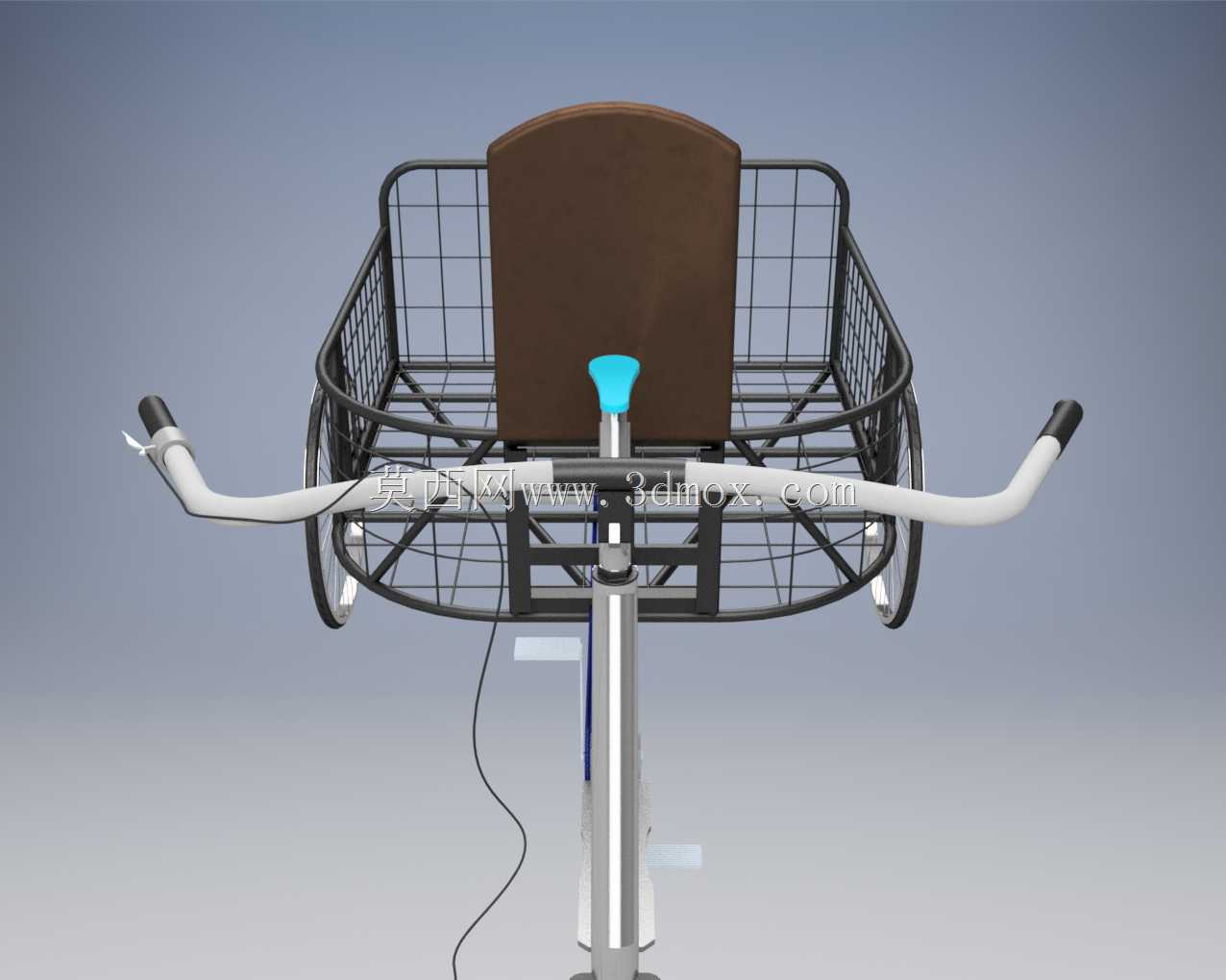

　　从结构布局来看，这款车型采用前置单轮转向、后置双轮承重的经典三轮布局，转向部分沿用成熟的自行车把式转向结构，转向立管内置推力轴承，转向阻尼适中，骑行过程中转向操作和普通两轮自行车的操作逻辑完全一致，不需要使用者额外适应操作习惯。车把位置设置了橡胶防滑握套，握距符合成年人手部自然握持的尺寸，刹车手柄的握力行程经过调校，捏合时不需要施加过大的握力就能实现可靠制动，制动结构采用抱刹结构布置在前轮，后轮配套随动刹车结构，制动时三个车轮能同步获得制动力，避免载货状态下制动出现甩尾、侧滑的风险。

　　车架主体采用圆管焊接的桁架结构，主承重梁采用加厚无缝钢管，从车头转向立管位置一直延伸到后置车架的尾部，中间设置多道横向加强筋，分散载货时的承重应力，避免长期重载出现车架变形的问题。座椅位置布置在前轮和后置轮组的中间重心区域，座椅采用带靠背的平板结构，靠背角度设置为105度后仰，符合人体坐姿的自然曲度，长时间骑行也不容易出现腰部疲劳的问题，座椅表面预留了安装软垫的固定孔位，使用者可以根据自身需求加装软垫提升乘坐舒适度。

　　后置载货区域采用网格围栏式结构，货厢底板采用冲压花纹钢板，表面的防滑纹路可以避免放置的货物在骑行过程中出现滑动移位，货厢四周的围栏采用细圆管焊接成网格状，既可以阻挡货物从货厢侧边滑落，又能最大限度降低车架自身重量，网格的间隙尺寸经过测算，既不会漏下常规尺寸的货品，也不会因为网格过密增加不必要的车身重量。货厢的侧边高度设置在350毫米，放置常规尺寸的纸箱、编织袋类货物时，不需要额外捆绑也能保持稳定，如果需要运输更高尺寸的货物，也可以通过网格间隙穿绑绳完成货物固定。

　　尺寸边界方面，这款车型的整车长度控制在2.4米以内，宽度控制在1米以内，这个尺寸可以顺利通过常规的居民小区单元门、街巷窄路，转弯半径控制在1.8米，在狭窄的巷道里也能灵活掉头，不需要额外的退让空间。整车高度在1.1米左右，骑行时的重心高度控制在0.6米，哪怕是在倾斜路面骑行，侧倾稳定角可以达到25度，不会轻易出现侧翻。脚踏传动结构采用常规的链传动结构，牙盘和飞轮的传动比设置为2.4:1，平路骑行时的踏频和普通自行车保持一致，载重状态下爬坡也不需要施加过大的踩踏力，传动链条外侧设置了全封闭的链罩，避免骑行过程中裤脚被链条剐蹭沾油，也能阻挡路面的泥水溅到链条上，延长传动结构的维护周期。

　　后轮组采用双侧对称布置，两个后轮的轮轴同轴度公差控制在0.2毫米以内，骑行过程中不会出现跑偏、轮组偏磨的问题，后轮的辐条采用高强度钢丝辐条，每侧后轮的辐条数量设置为36根，单轮承重可以达到150公斤，整车额定承重可以达到300公斤，完全满足日常代步加零散货物运输的承重需求。车轮的轮胎采用充气橡胶轮胎，胎面设置了浅花纹，既可以在柏油、水泥路面保持较低的滚动阻力，也能在轻微颠簸的非铺装路面提供足够的抓地力，轮胎气压适配常规民用打气筒的充气压力，日常维护不需要专业工具就能完成。

　　设计过程中特意对整车的维护便捷性做了考量，所有的连接紧固件都采用标准件，日常出现零件损坏时，在普通的自行车维修网点就能找到替换配件，不需要定制特殊规格的零件。车架的焊接位置都做了打磨除锈处理，表面喷涂防锈底漆加面漆，长期在户外停放也不容易出现锈蚀掉漆的问题。车把前方预留了安装车筐的固定孔位，使用者可以根据自身需求加装前置车筐，放置随身的小包、水杯这类随身物品，提升使用的便利性。
