高效特斯拉涡轮机结构设计方案

在农业流体输送场景中，常规叶片式涡轮泵常面临高含杂介质卡滞、小输入功率下输出效率不足的问题，这款特斯拉涡轮机的结构设计恰好针对这类痛点做了针对性优化。不同于传统依靠叶片冲击流体获取扭矩的涡轮结构，该设计采用多组平行光滑圆盘堆叠作为核心做功部件，流体进入腔体后沿圆盘间隙以层流状态流动，依靠边界层粘性效应带动圆盘旋转，没有叶片与流体的硬冲击，不仅能适配含少量泥沙、作物纤维的农业输水场景，也能在相同输入功率下获得更高的输出扭矩，作为农用供水泵、小型灌溉增压泵的核心动力单元时，长期运行的磨损率远低于常规叶片涡轮结构。

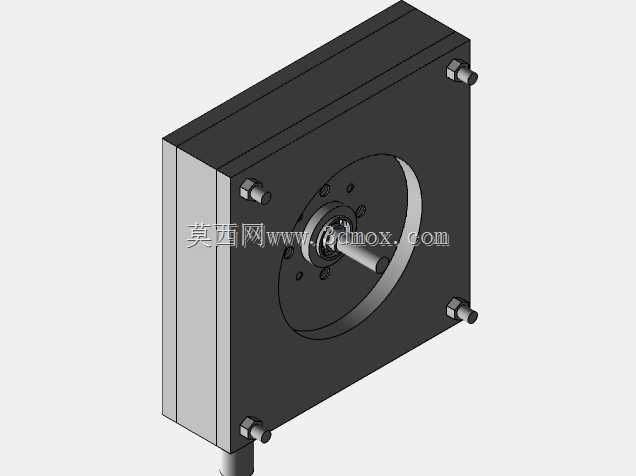

从安装边界来看，整机采用方形集成壳体设计，壳体四角预留了标准螺栓安装孔，可直接固定在泵组安装支架上，不需要额外设计转接法兰，输出轴采用通用阶梯轴结构，轴端预留键槽，可直接匹配常规离心泵叶轮、联轴器等标准传动部件，轴向尺寸紧凑，能适配现有小型农用泵组的安装空间，不需要对原有泵架做大规模改造。设计过程中重点优化了流体进出口的流道走向，入口设置在壳体侧端正对圆盘中心位置，出口沿圆盘切线方向布置在壳体边缘，能最大程度降低流体在腔体内的沿程阻力，减少无用功损耗，同时壳体采用分层拼接结构，中间密封层采用耐水橡胶垫片，可承受0.3MPa以内的流体工作压力，满足农业灌溉、小型供水的压力需求。

实际选型应用时，该涡轮机可直接匹配低压水管路的自然水流压力驱动，不需要额外配置大功率动力源，在山地梯田自压灌溉场景中，可利用输水管道的自然落差驱动涡轮运转，直接带动小型抽水泵实现高海拔地块的二次提水，也可作为小型流体动力单元配套在移动式喷灌设备上，依靠管路自身水流动力驱动喷头旋转，减少额外电机配置。结构设计上没有复杂的曲面叶片，所有圆盘零件均为标准平板结构，加工难度低，后期维护时仅需拆解壳体清理圆盘间隙的积垢即可，不需要更换高精度叶片配件，维护成本远低于常规涡轮设备。壳体边角做了倒角处理，避免安装过程中锐边划伤操作人员，进出水口均预留了标准管螺纹接口，可直接对接常规PVC输水管道，不需要额外加工转换接头，适配性更强。
