甘蔗压榨用特拉皮切辊压设备结构

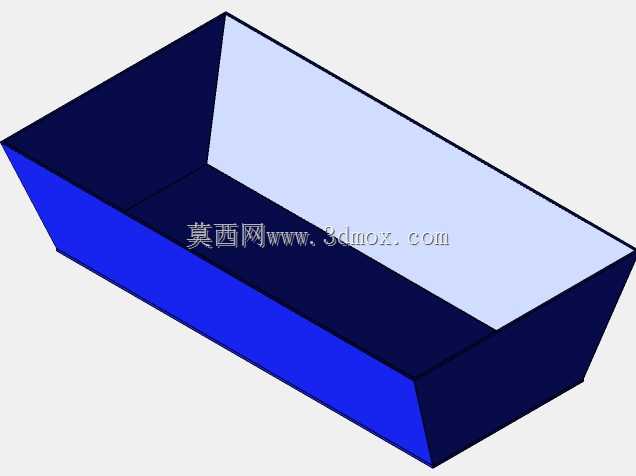

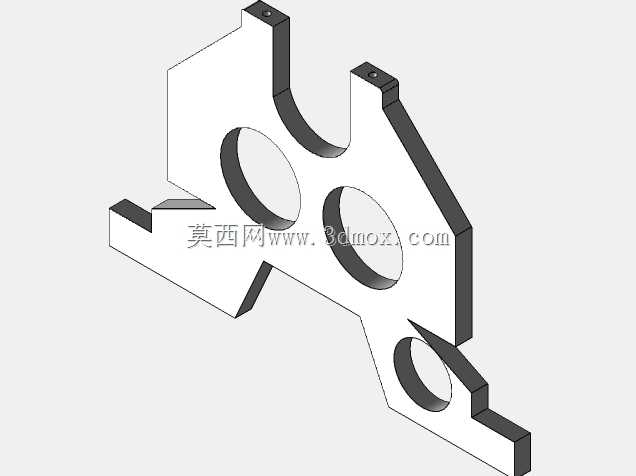

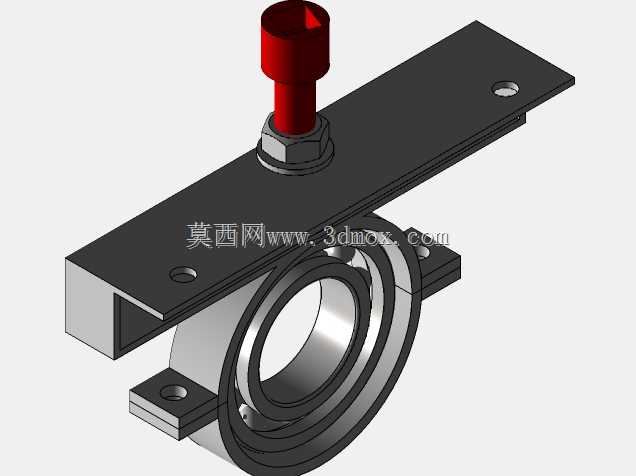

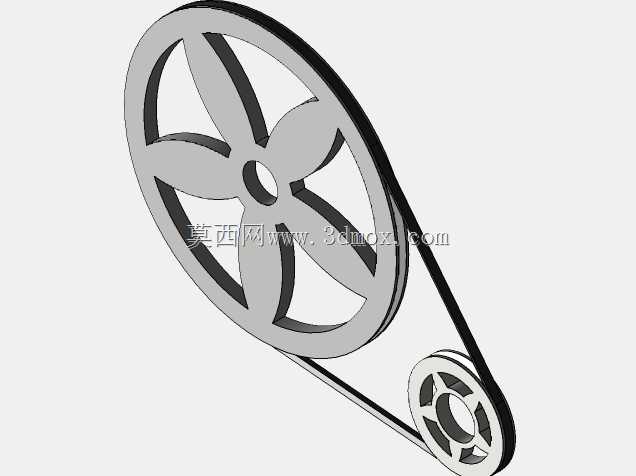

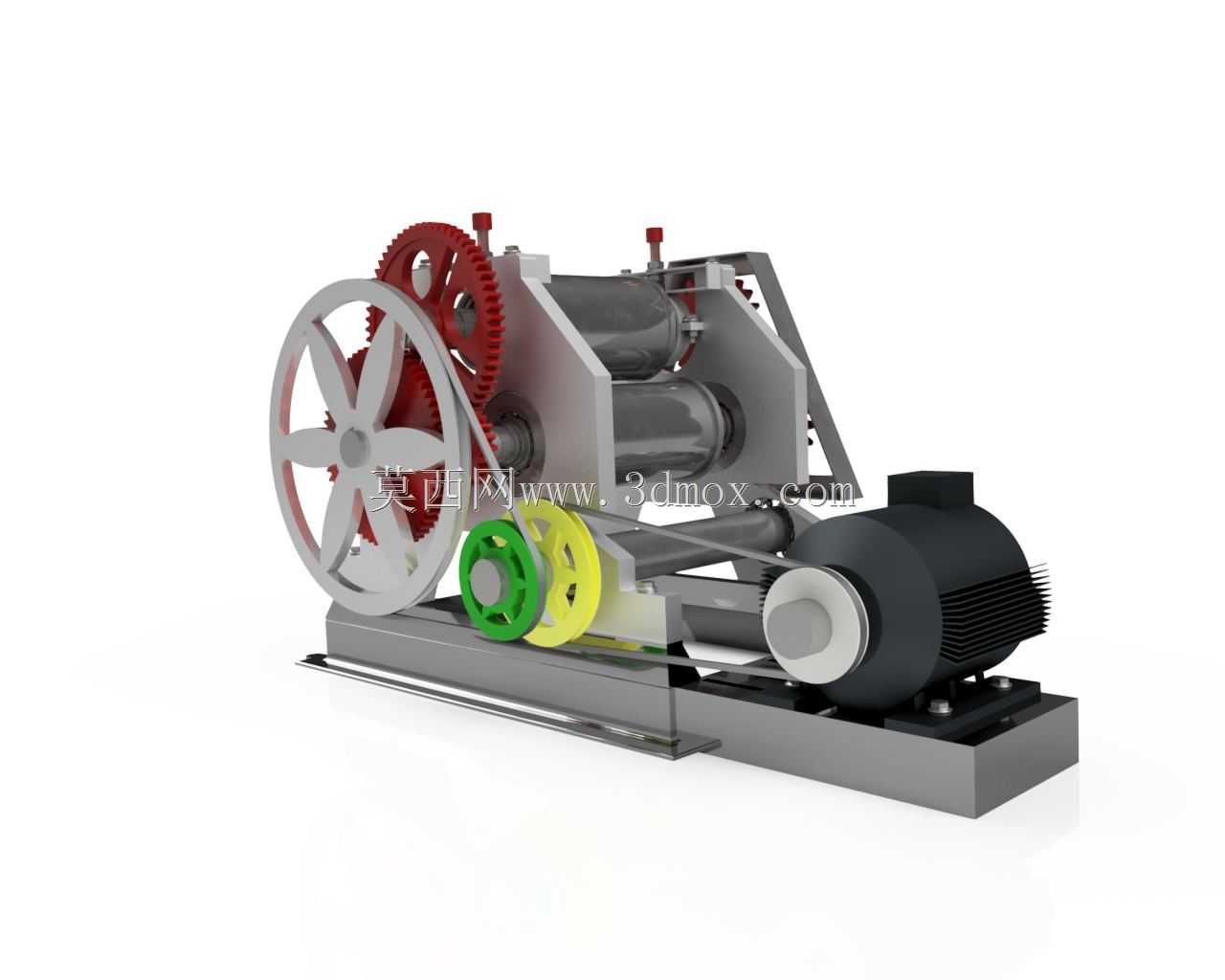

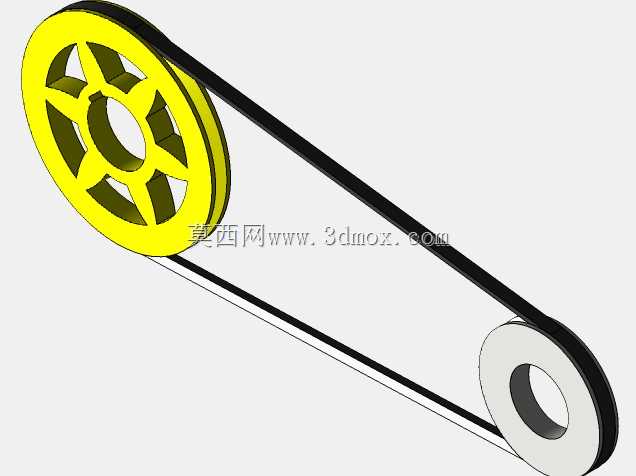

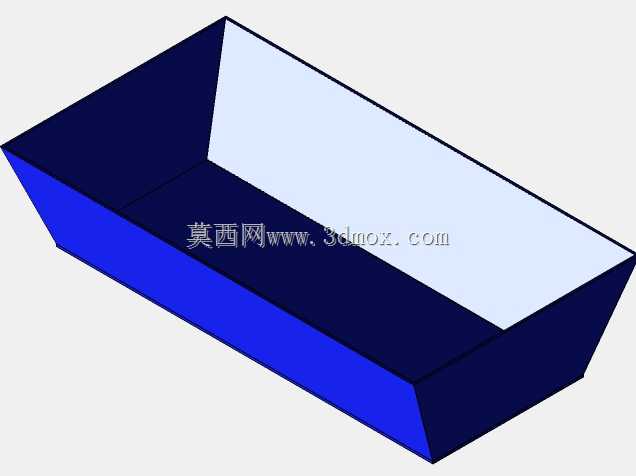

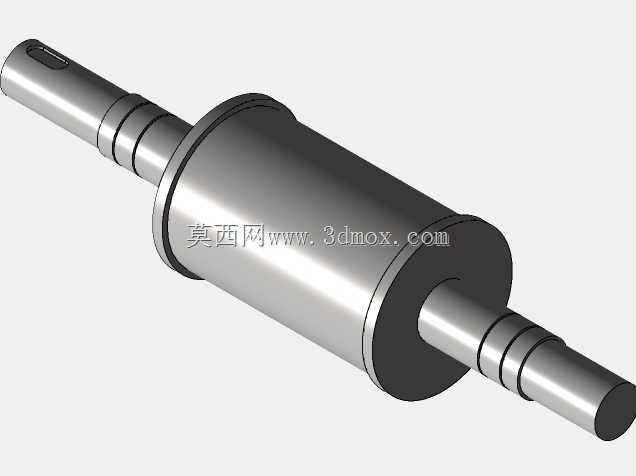

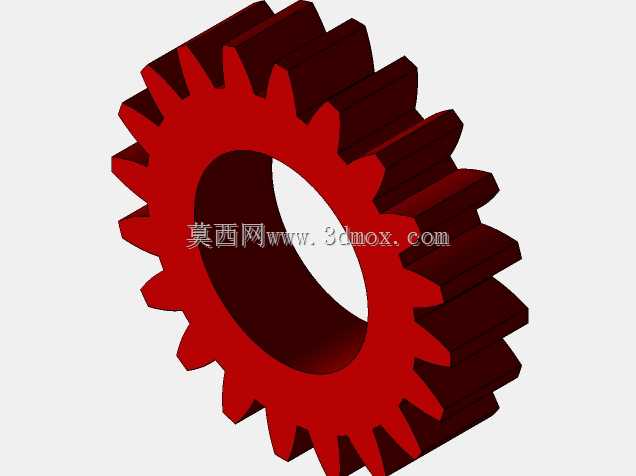

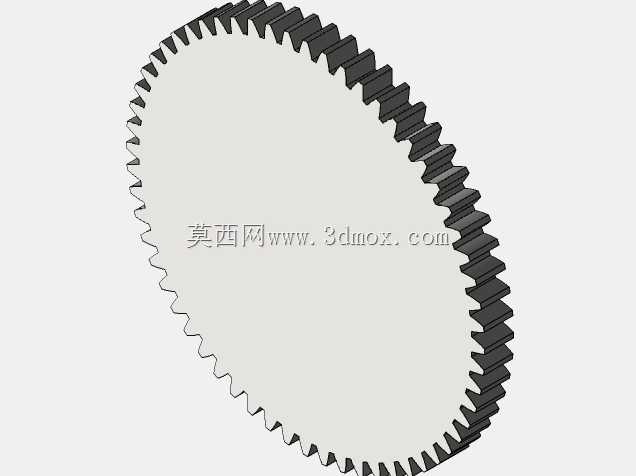

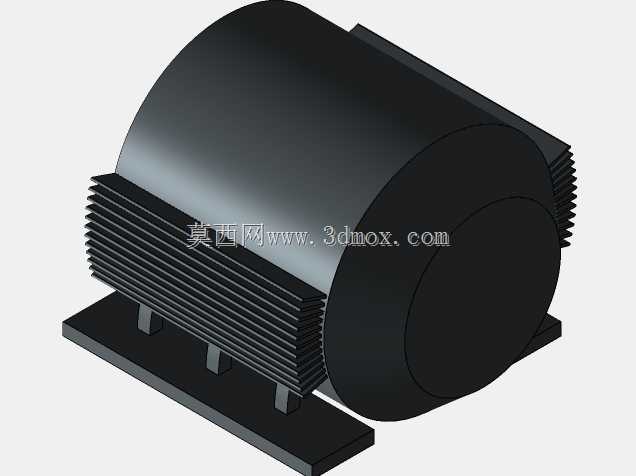

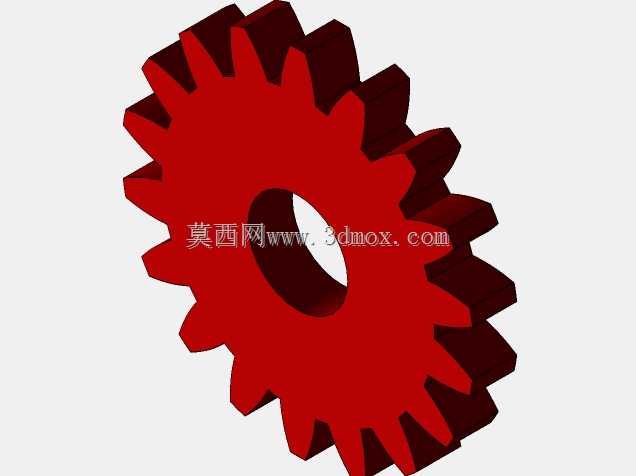

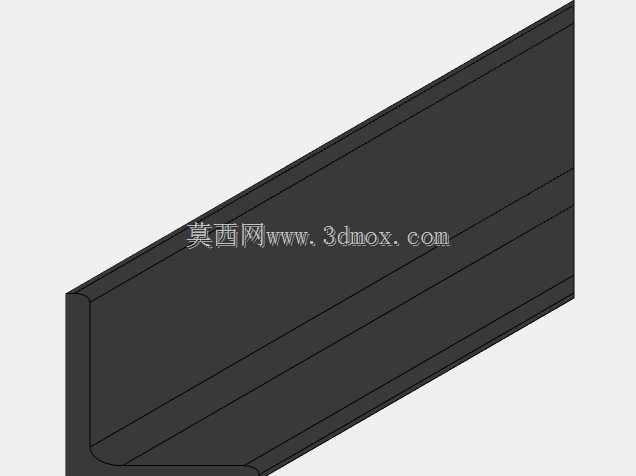

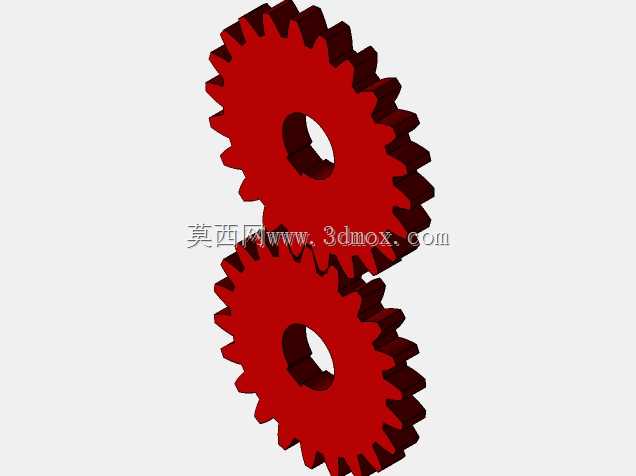

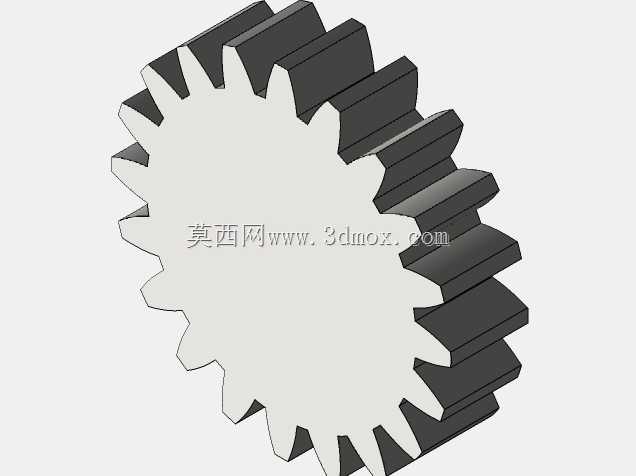

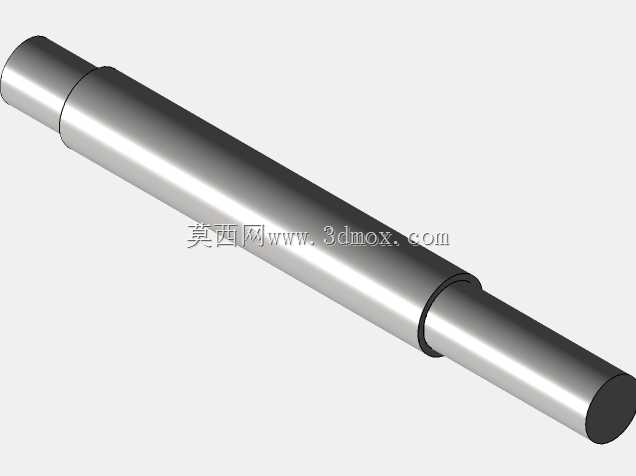

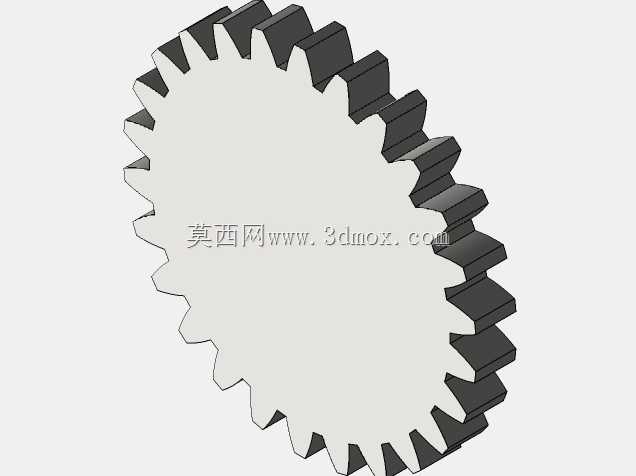

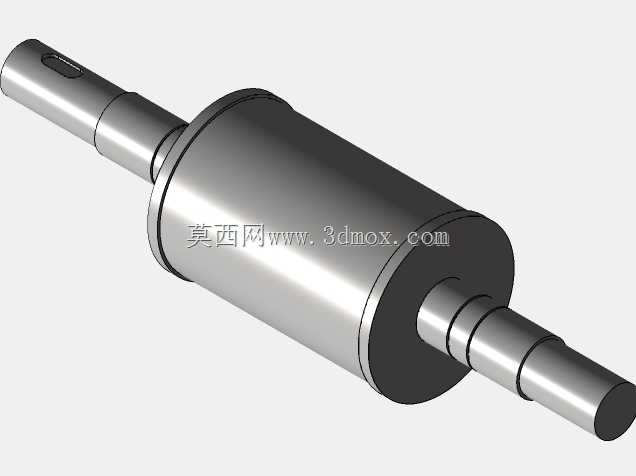

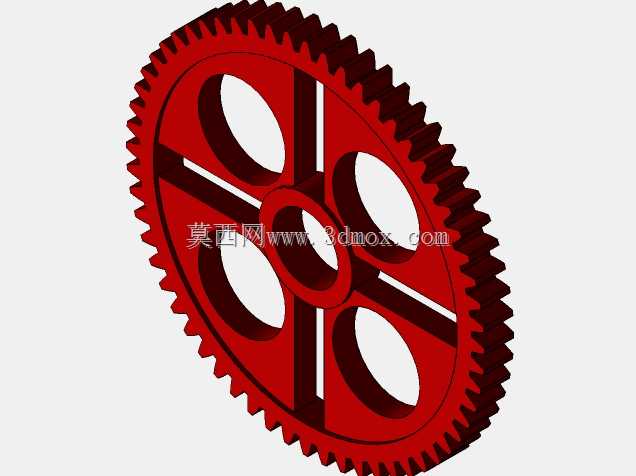

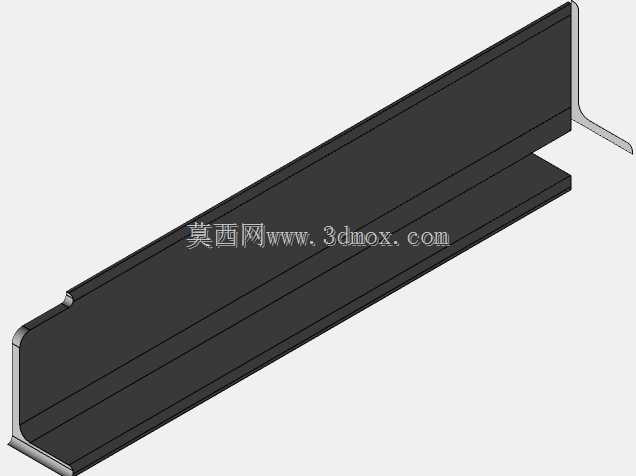

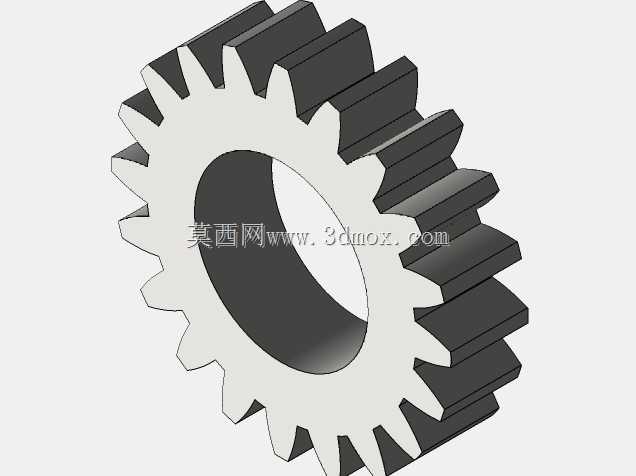

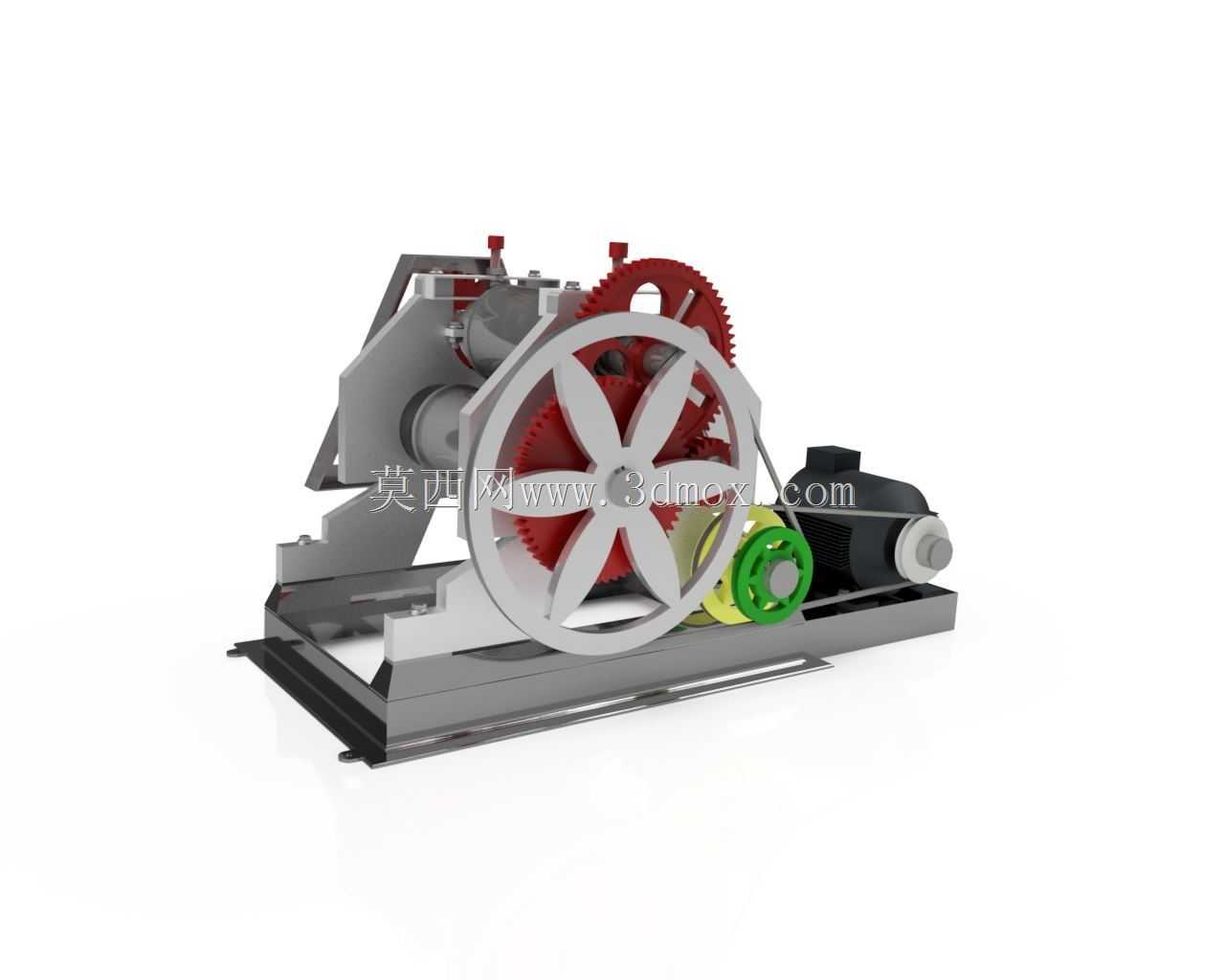

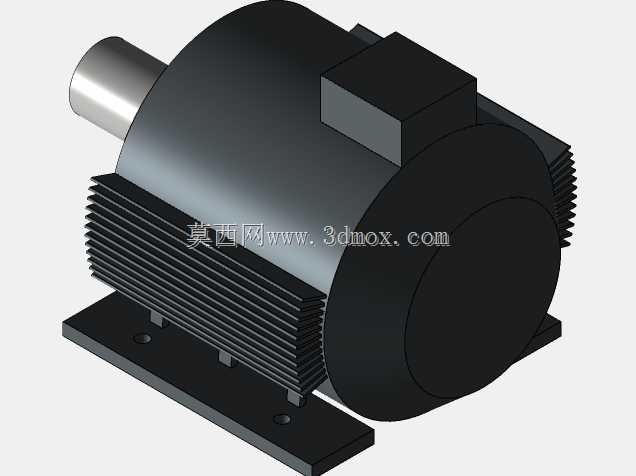

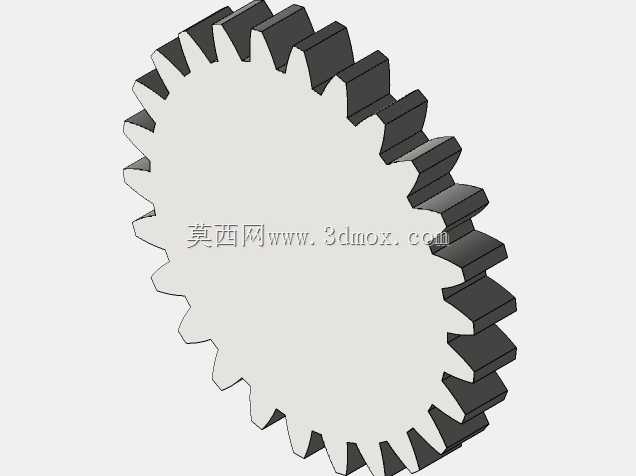

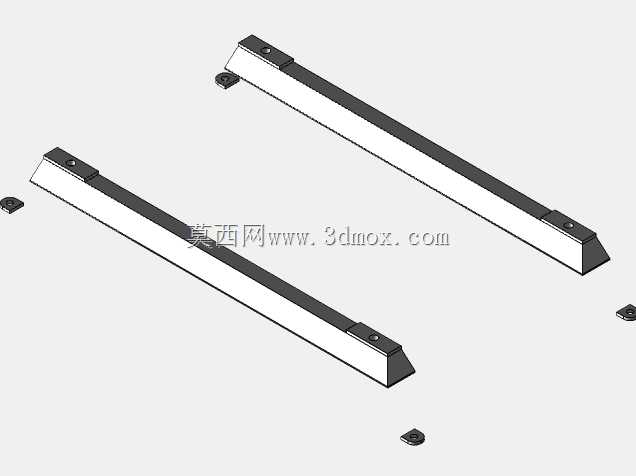

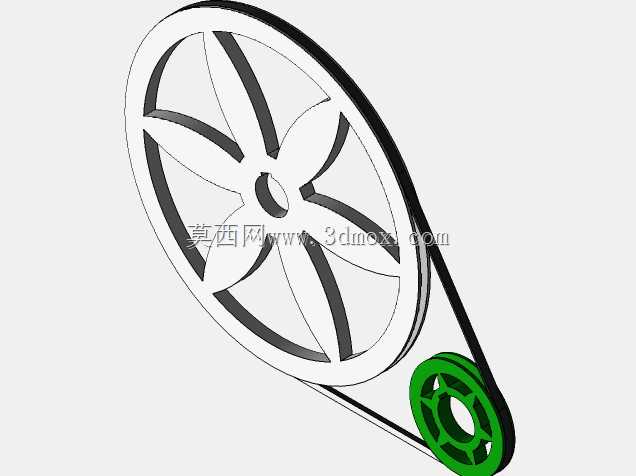

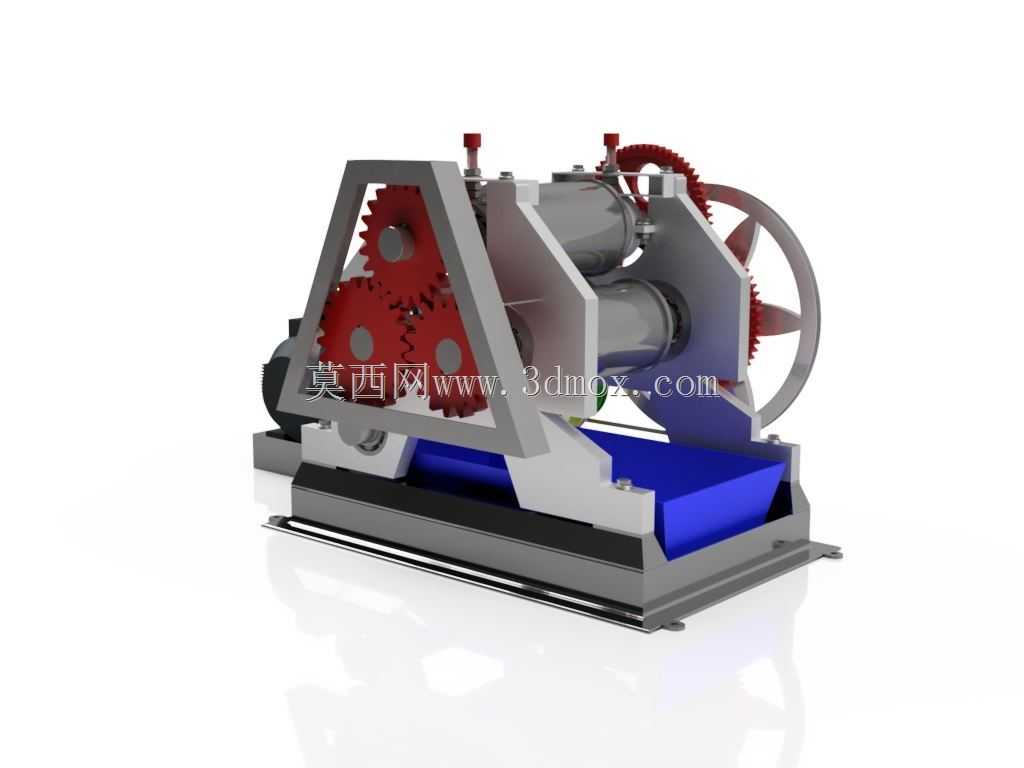

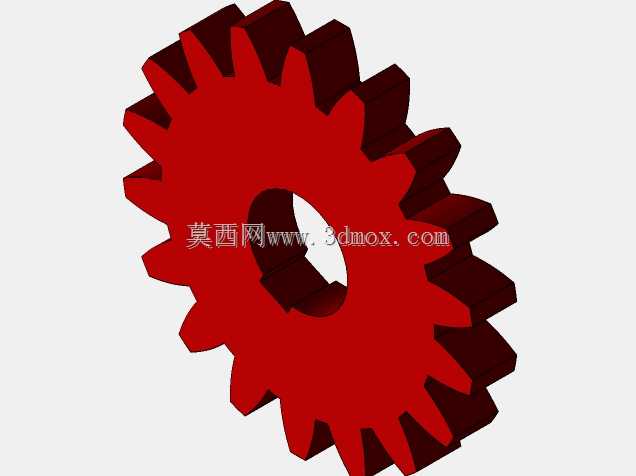

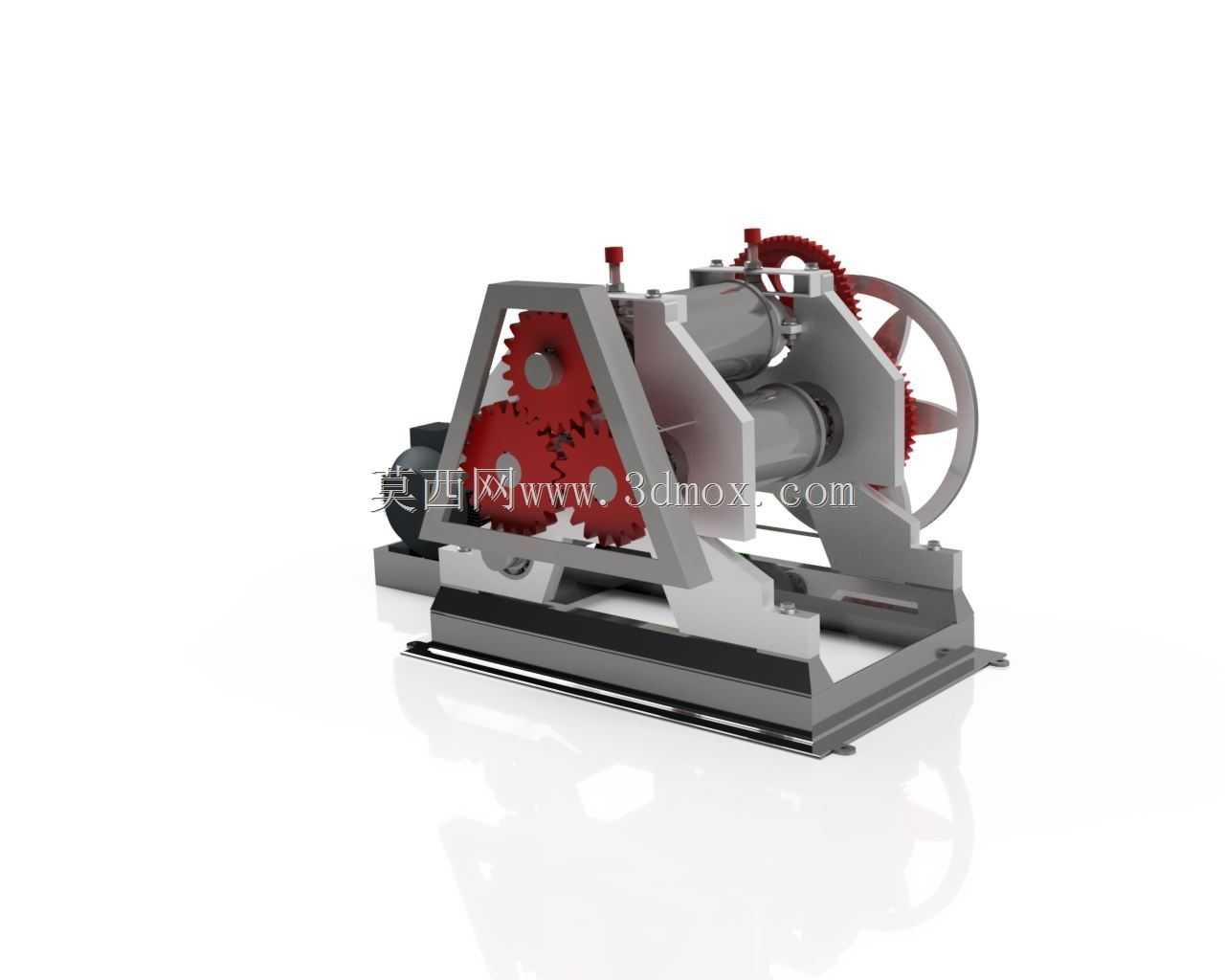

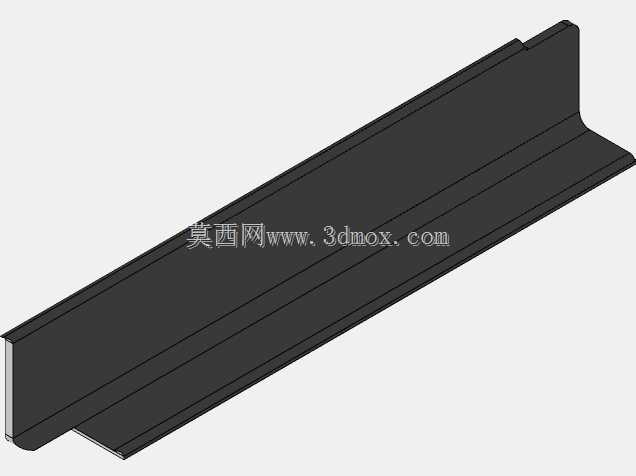

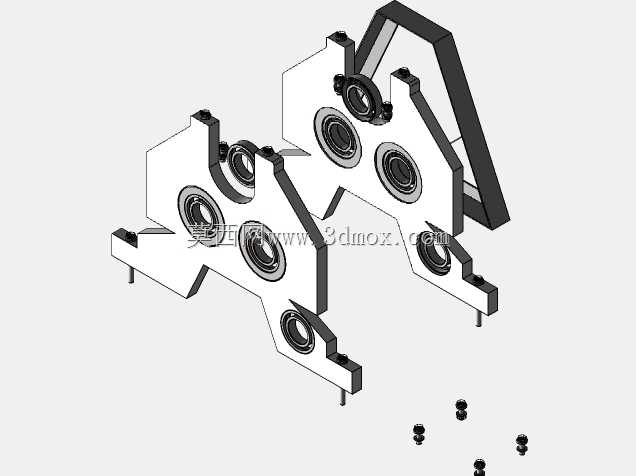

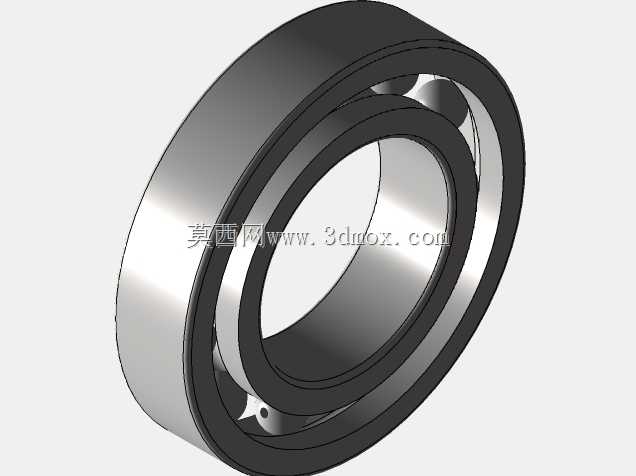

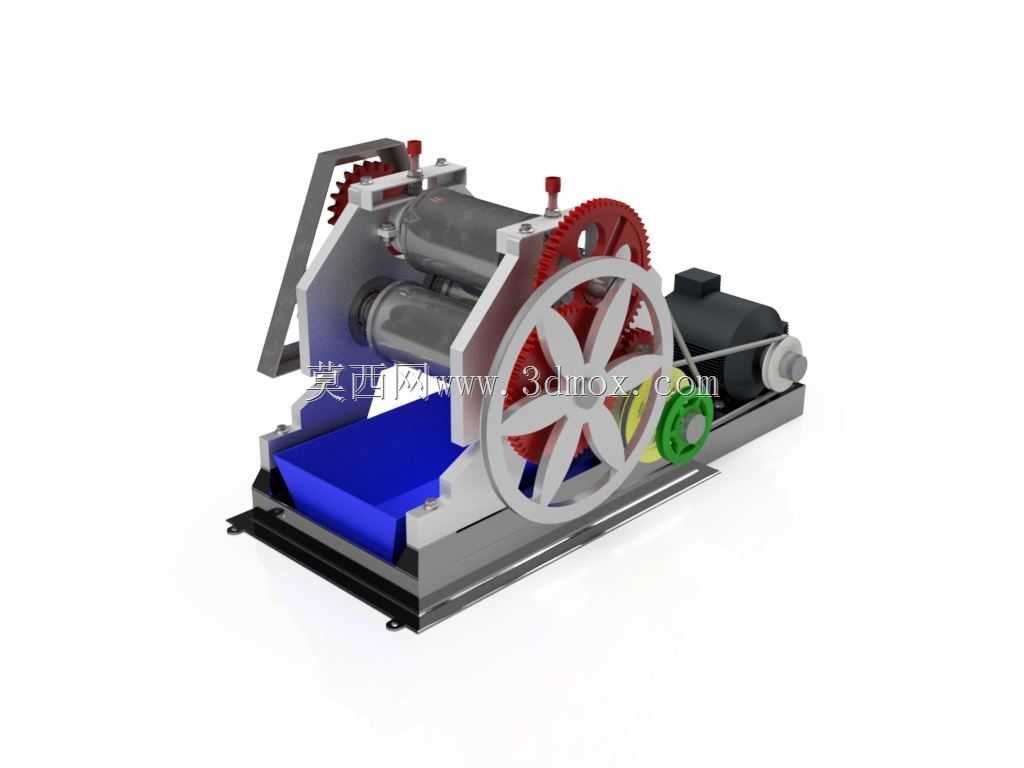

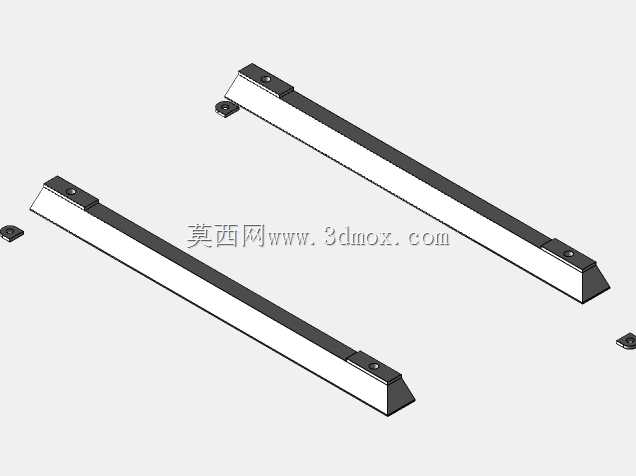

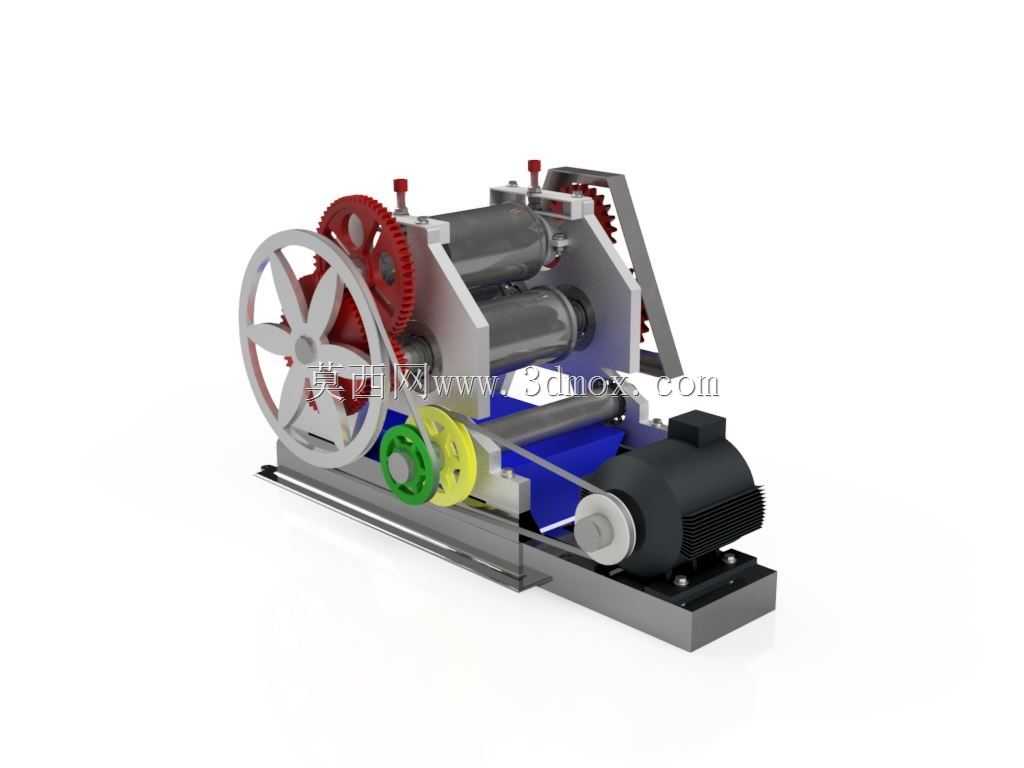

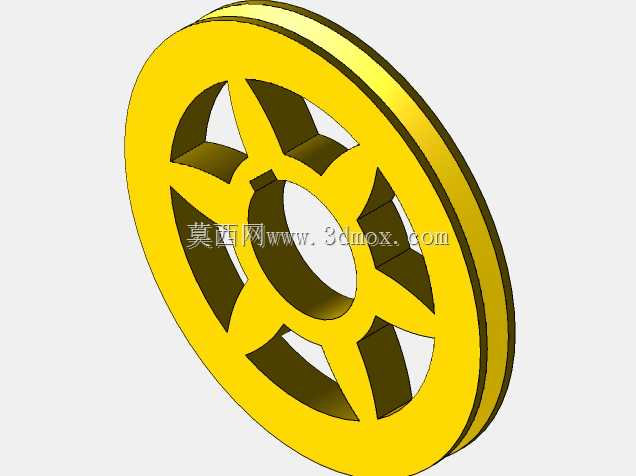

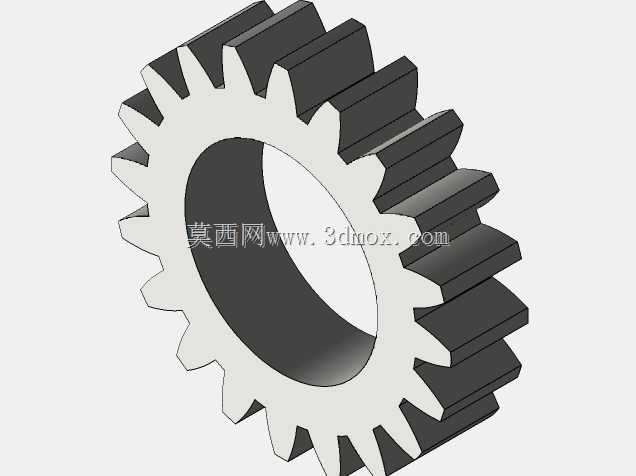

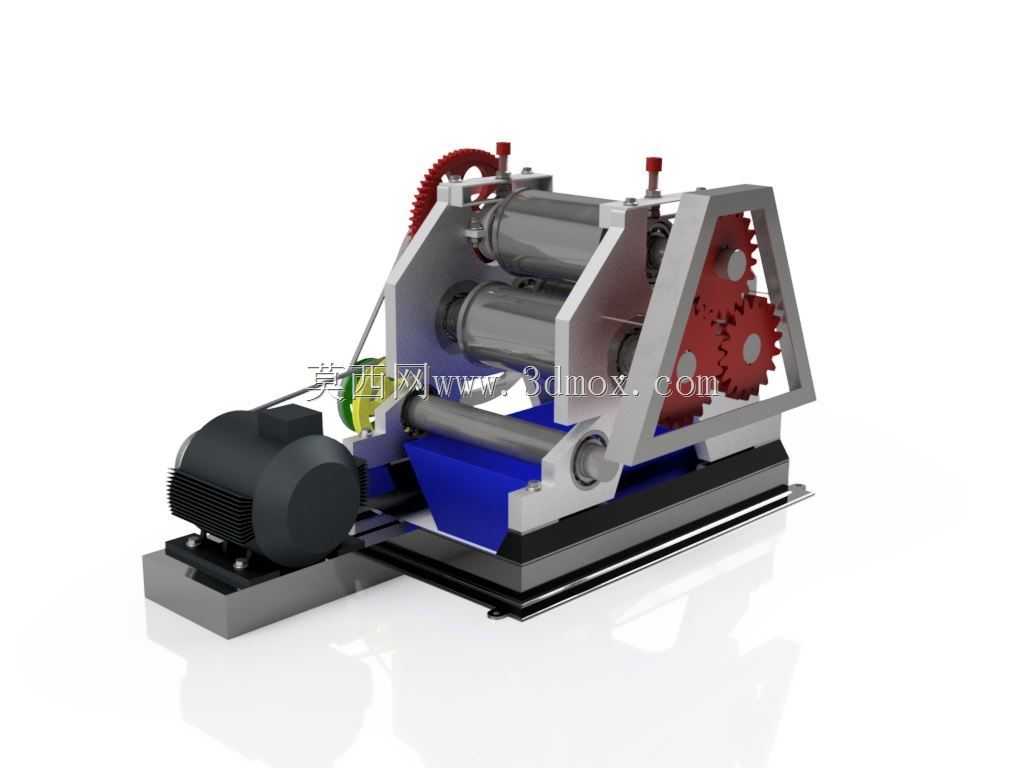

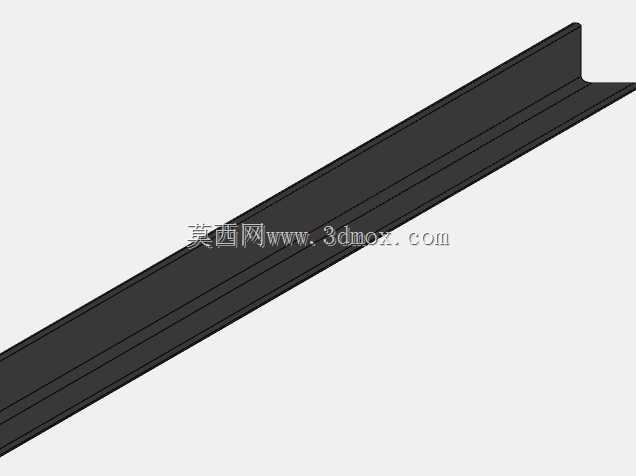

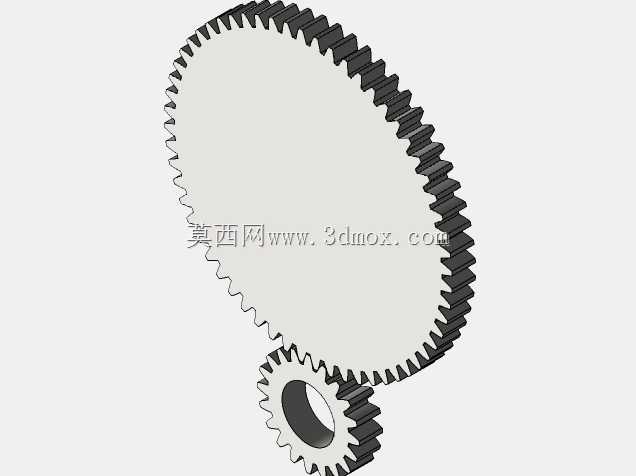

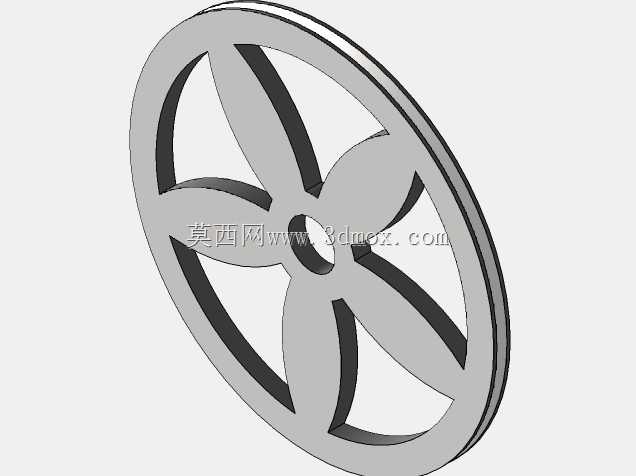

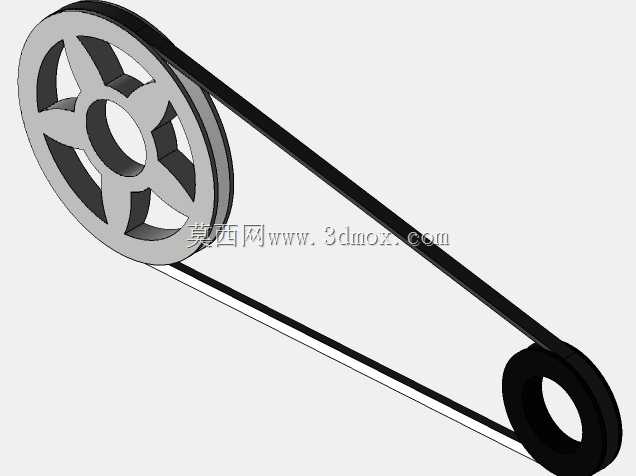

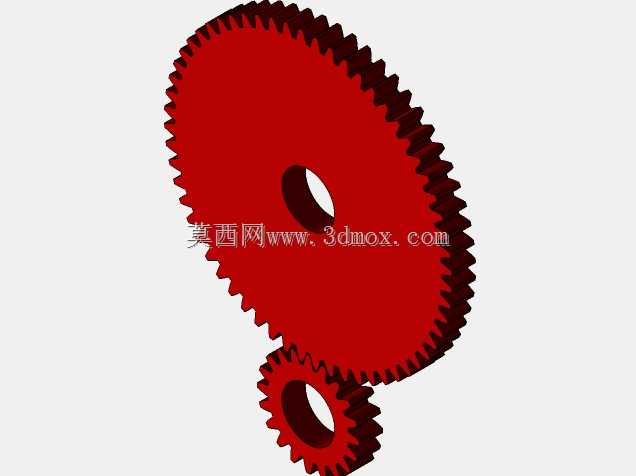

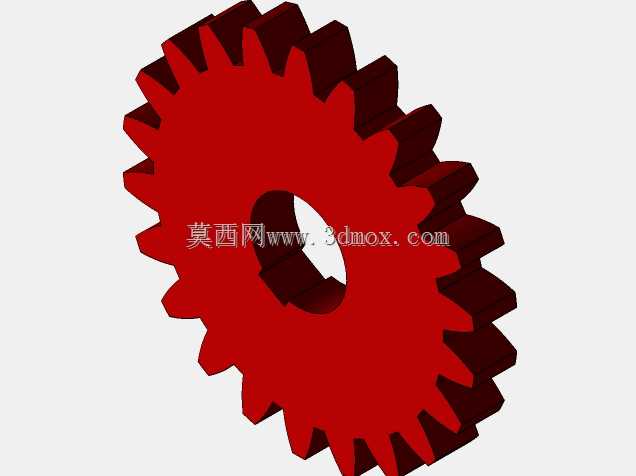

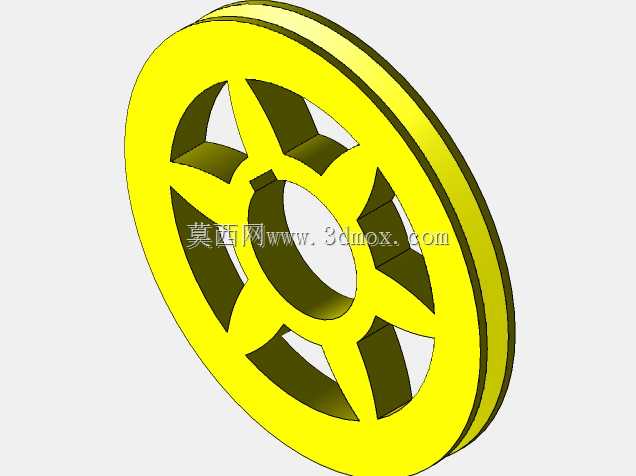

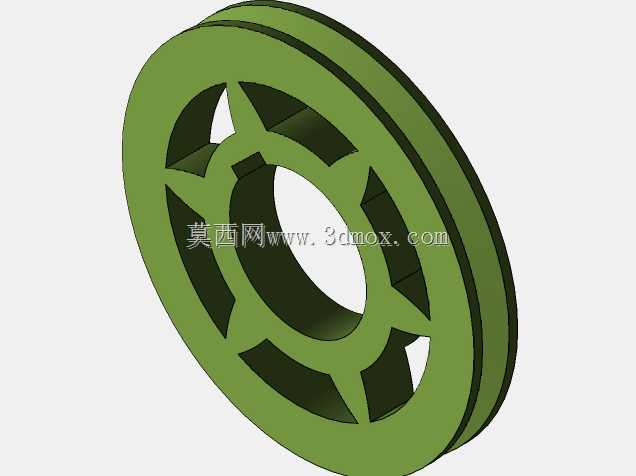

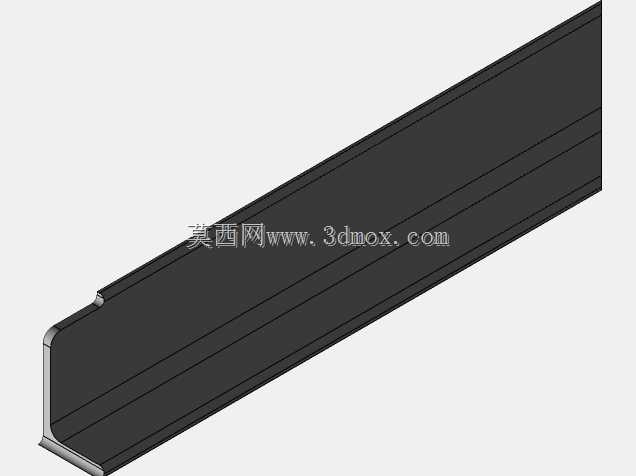

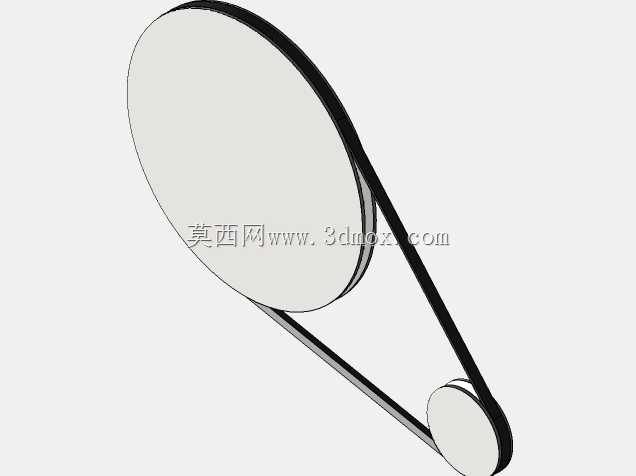

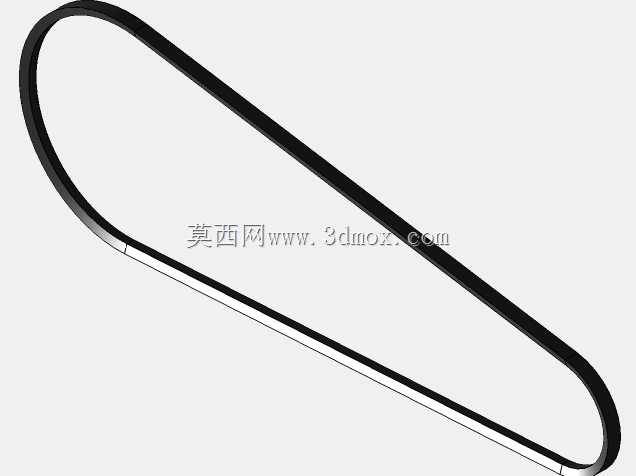

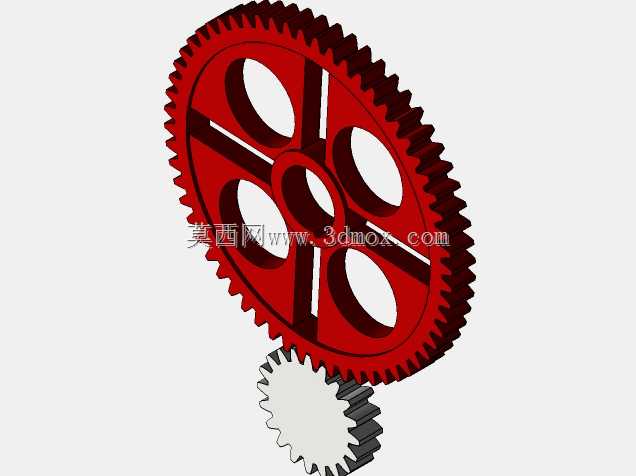

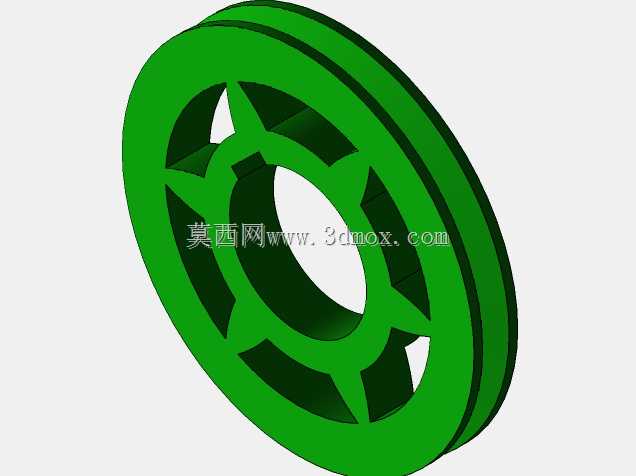

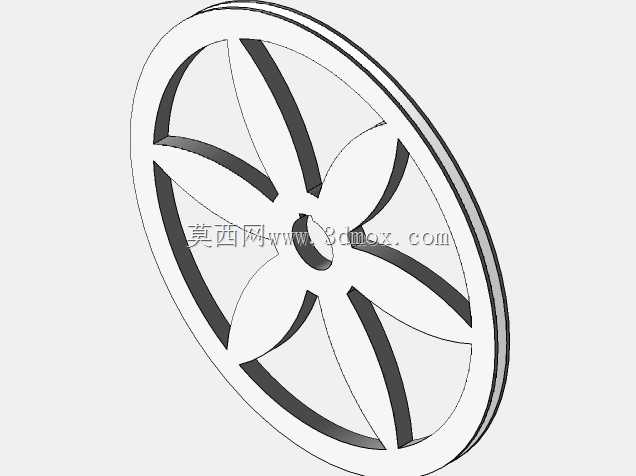

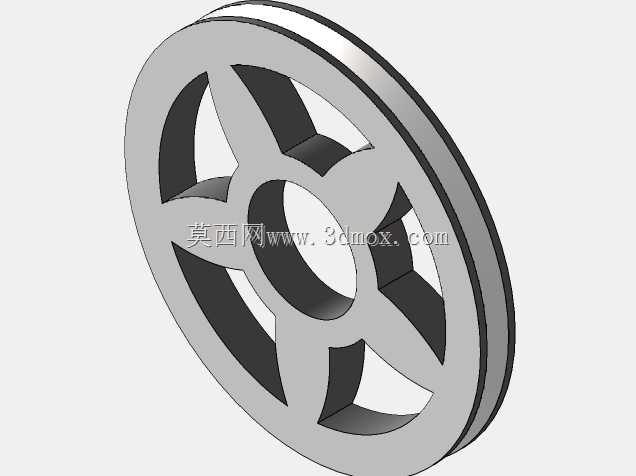

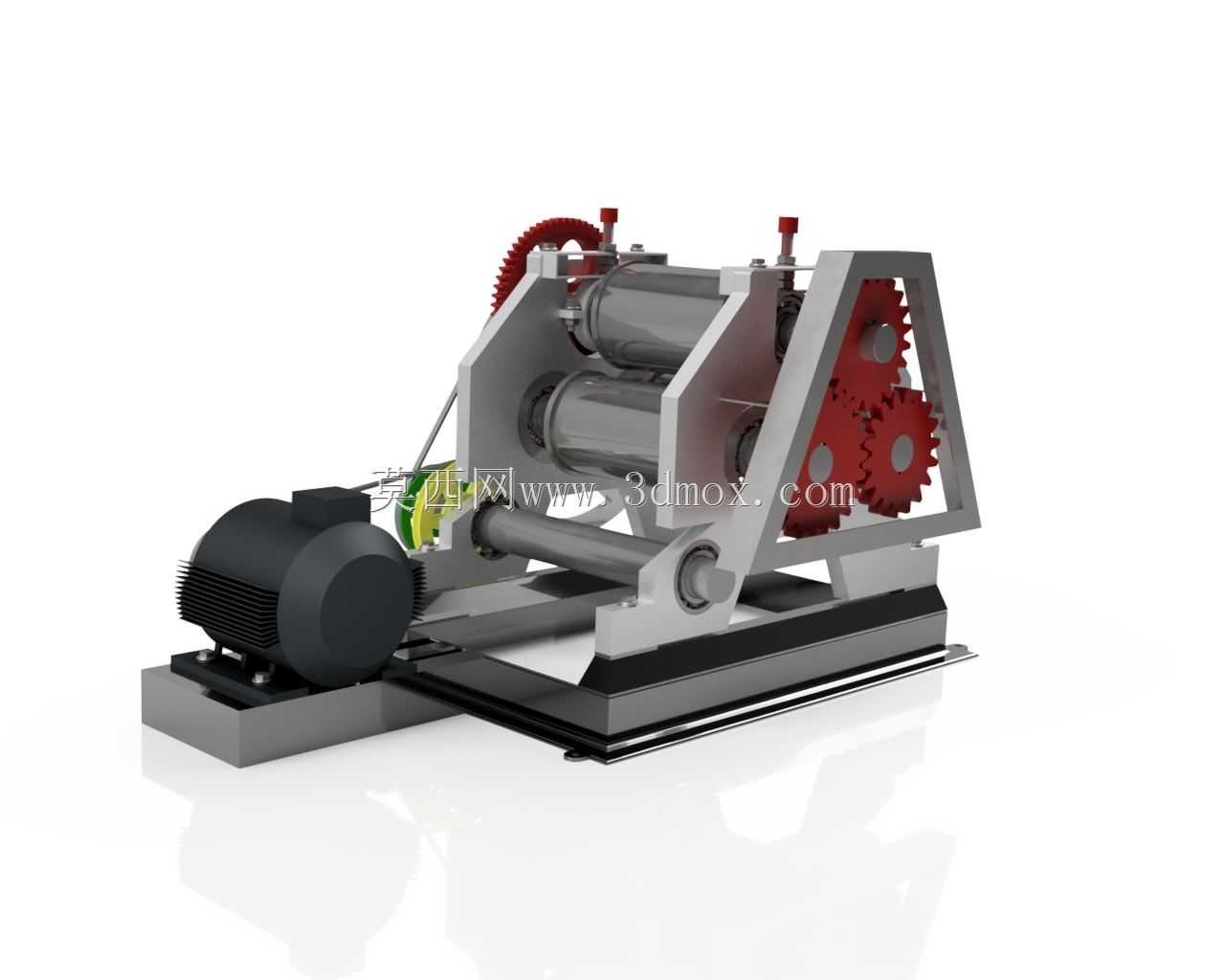

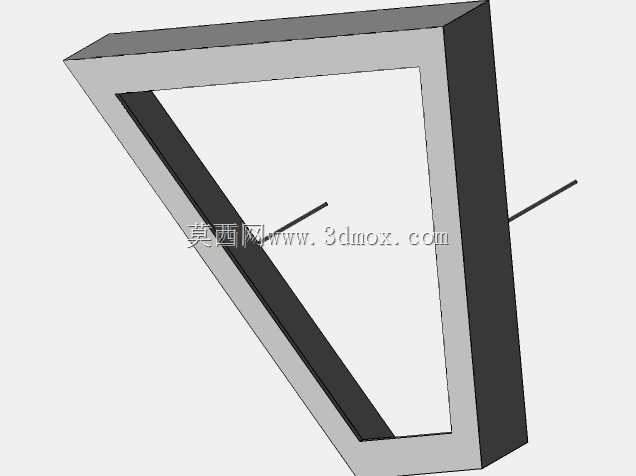

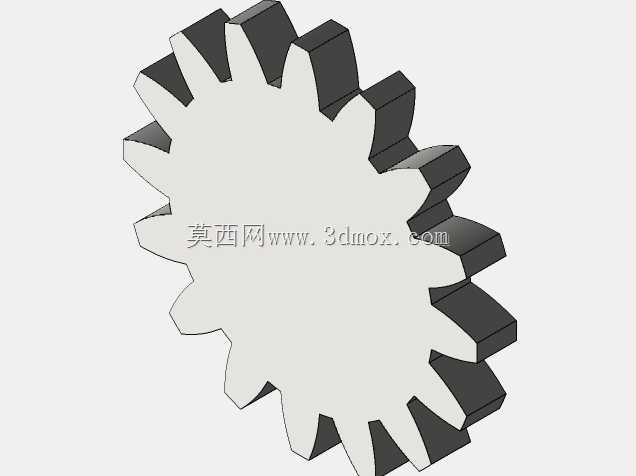

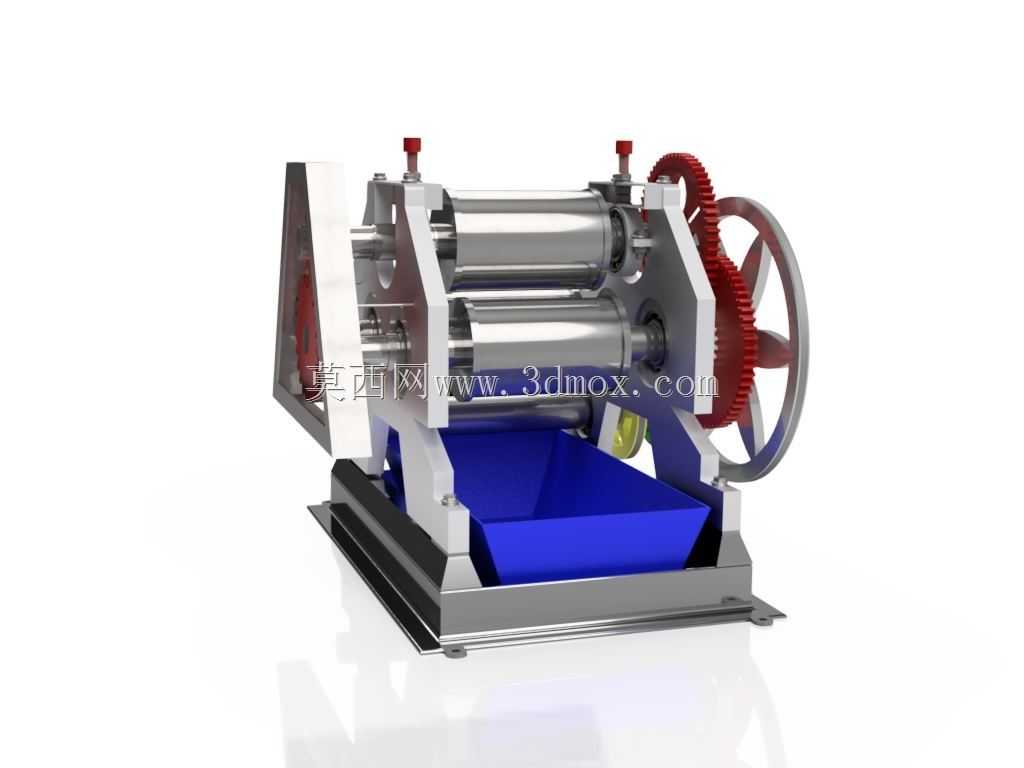

这款辊压设备主要面向小型制糖作坊、甘蔗初加工点位的蔗汁提取作业场景，区别于大型糖厂的连续压榨生产线，该结构更适配分散式、小规模的甘蔗处理需求，可直接完成清洗后甘蔗的挤压出汁工序，无需额外配套多级压榨联动单元。从结构设计逻辑来看，设备采用卧式三辊斜置排布方案，三个压榨辊呈三角布局，进料侧的辊隙可通过侧边调节机构微调，适配不同直径、不同纤维硬度的甘蔗进料，避免硬度过高的蔗秆卡滞造成辊面损伤。传动端采用外露式渐开线圆柱齿轮组传动，大直径带轮外接动力源后，可通过齿轮啮合将动力同步传递至三个压榨辊，保证相邻辊面的线速度匹配，不会出现蔗料打滑回退的问题；齿轮外侧设置半包围式防护机架，既可以阻挡压榨过程中蔗屑飞溅卡入齿槽，也能避免作业人员误触转动部件，兼顾传动效率与作业安全。设备的底座采用型钢焊接框架结构，底部预留四个地脚螺栓安装孔，安装时需保证底座平面水平度偏差不超过1.5mm/m，防止辊轴长期偏载运行造成轴承磨损加剧；整机的安装边界需预留至少0.8m的侧边操作空间，用于日常辊面清理、齿轮润滑以及进料口的蔗料投放作业。辊面采用直齿开槽设计，齿槽深度控制在3mm左右，既可以增大辊面与甘蔗表皮的摩擦力，保证进料顺畅，也能在挤压过程中让蔗汁顺着齿槽快速流入下方的集汁槽，避免蔗汁裹挟在蔗渣中被带出造成糖分损失。设备的端架采用钢板折弯拼焊结构，轴承座直接嵌入端架的定位槽内，无需额外的转接固定件，既压缩了整机的横向尺寸，也能保证三个辊轴的平行度公差控制在0.2mm以内，减少辊面偏磨的概率。侧边配置的手轮调节机构可在设备停机状态下快速调整顶辊与前后辊的间隙，适配不同批次甘蔗的压榨需求，当处理纤维含量较高的老蔗时，可适当减小辊隙提升压榨抽出率，处理嫩蔗时可适当放大辊隙降低设备负载。外露的传动齿轮采用脂润滑方式，日常维护时只需打开机架侧盖即可完成润滑脂加注，无需拆解整体传动结构，适配小型加工点位缺乏专业维护人员的使用场景。
