拖拉机挂载式长喷杆喷药装置结构设计

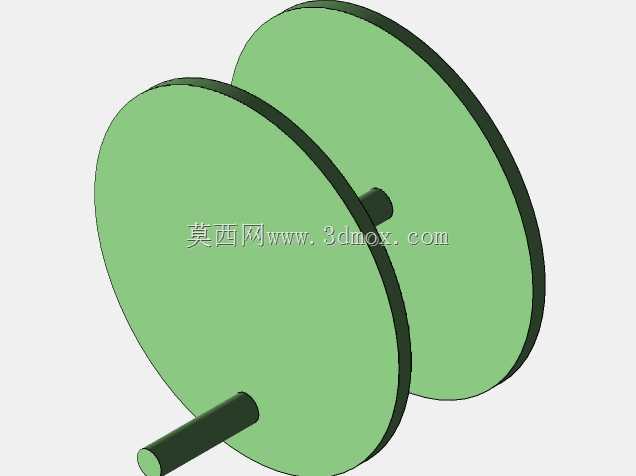

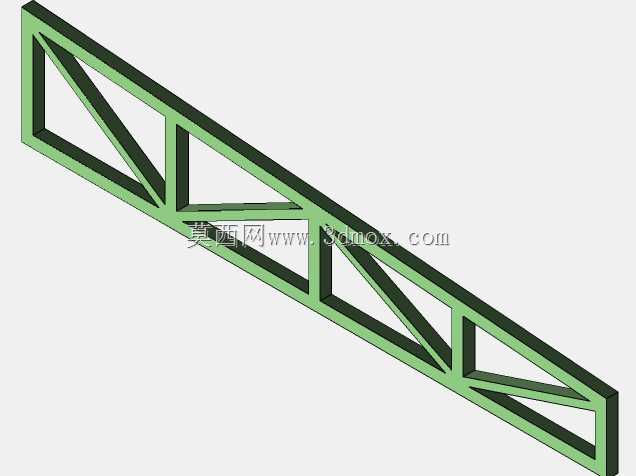

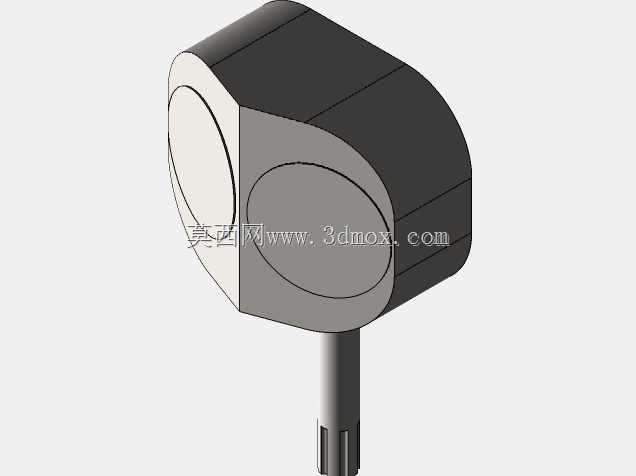

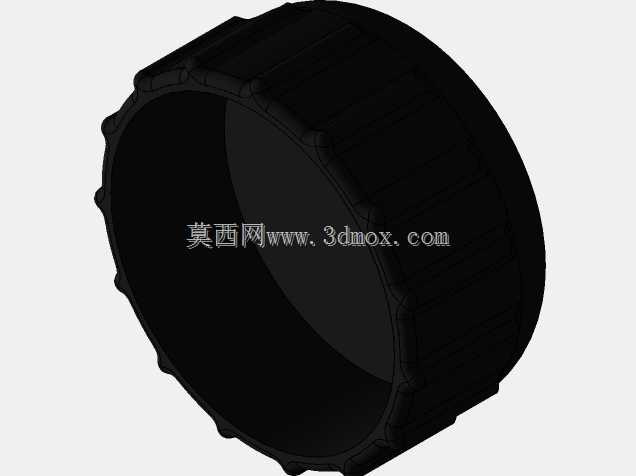

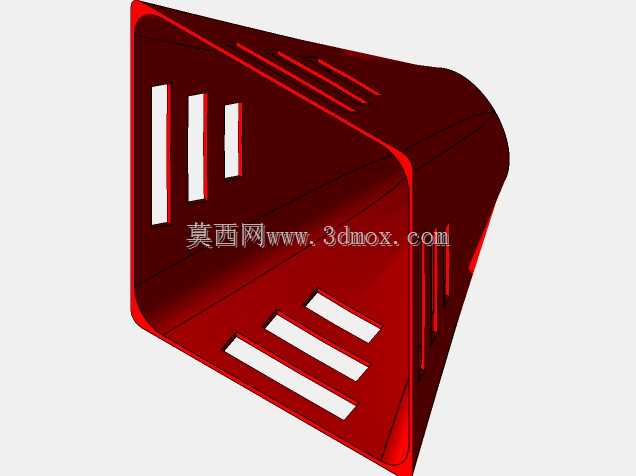

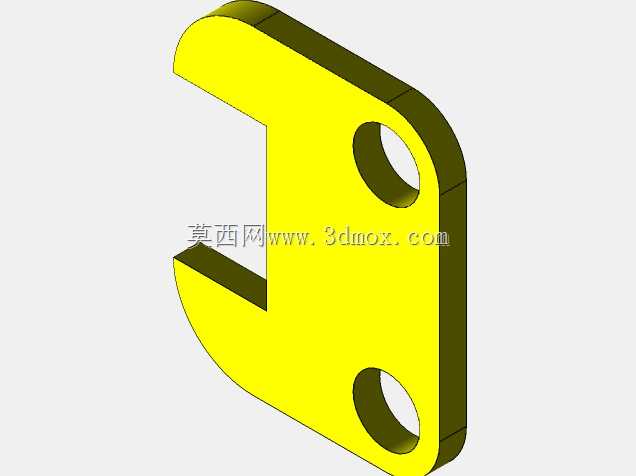

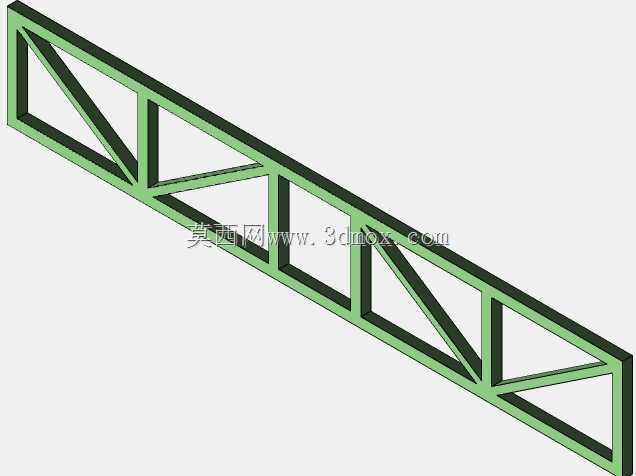

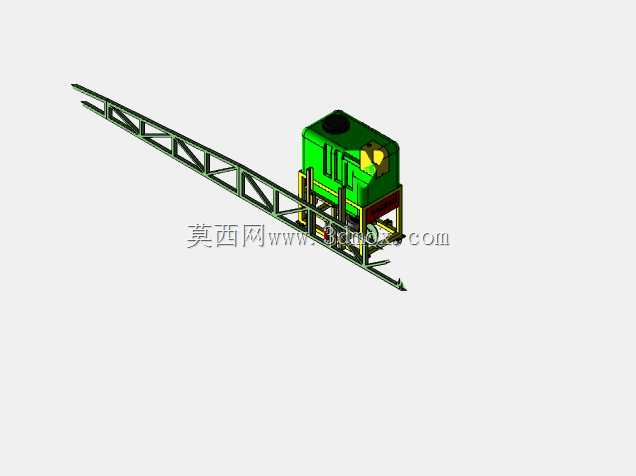

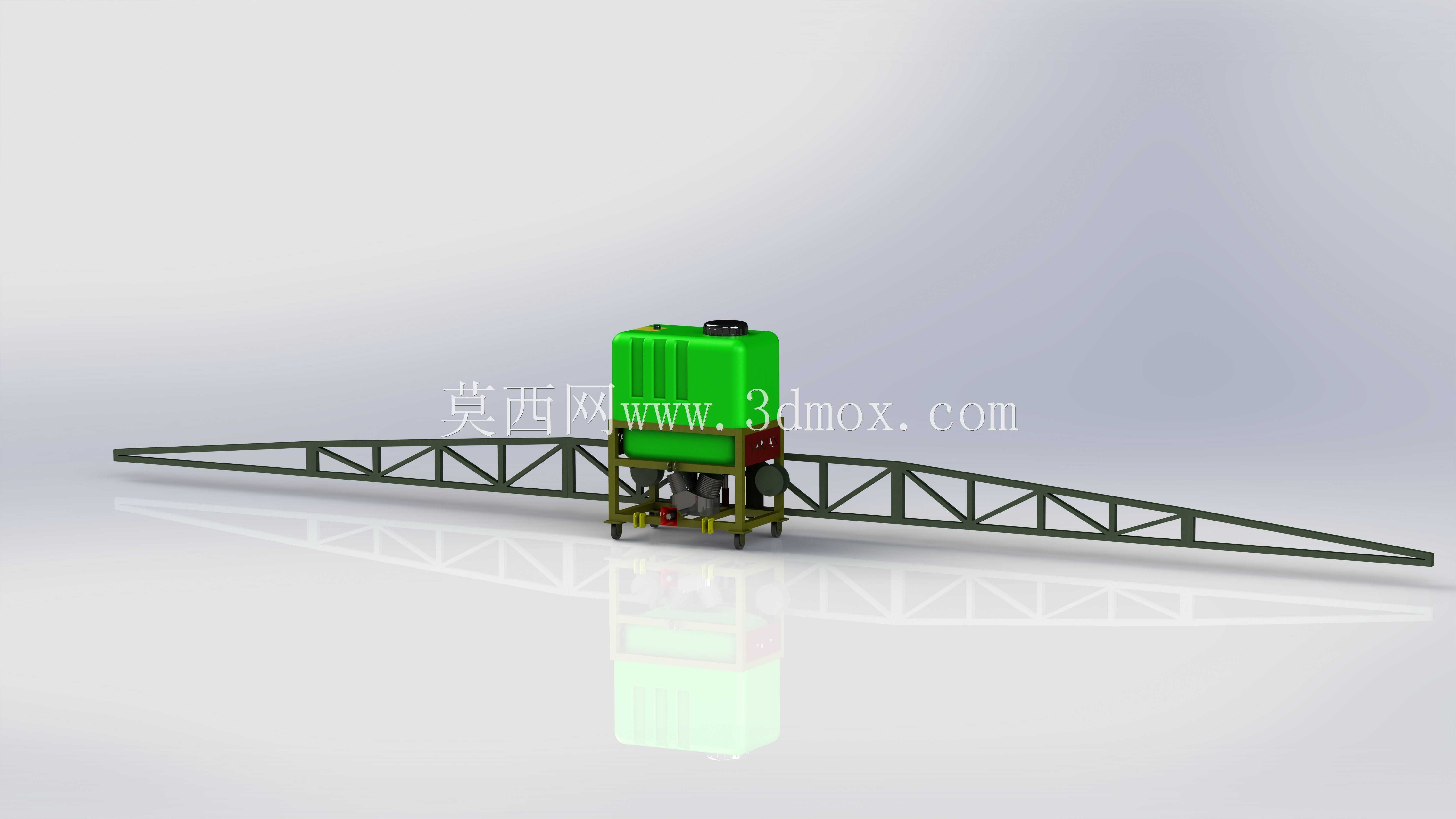

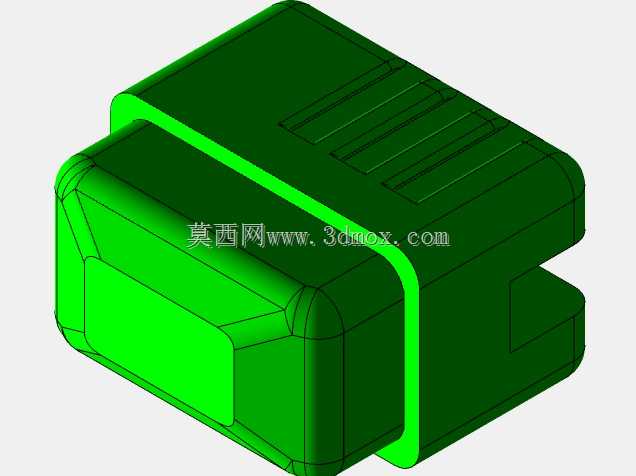

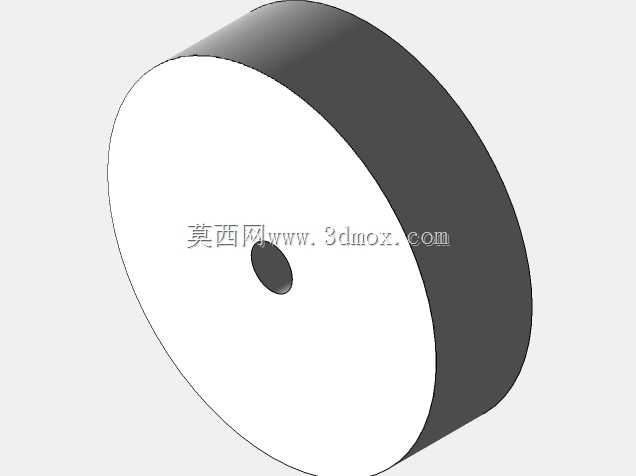

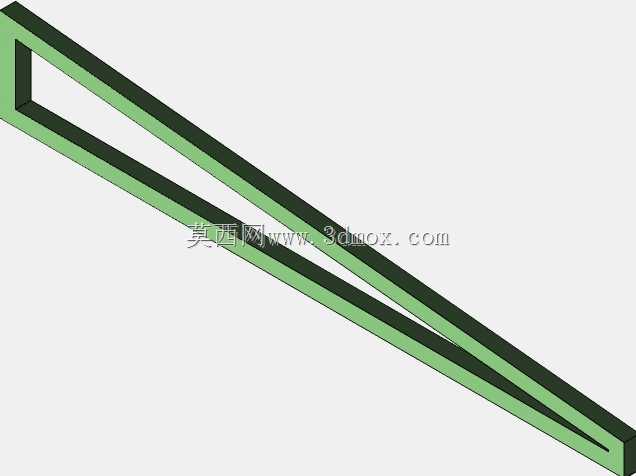

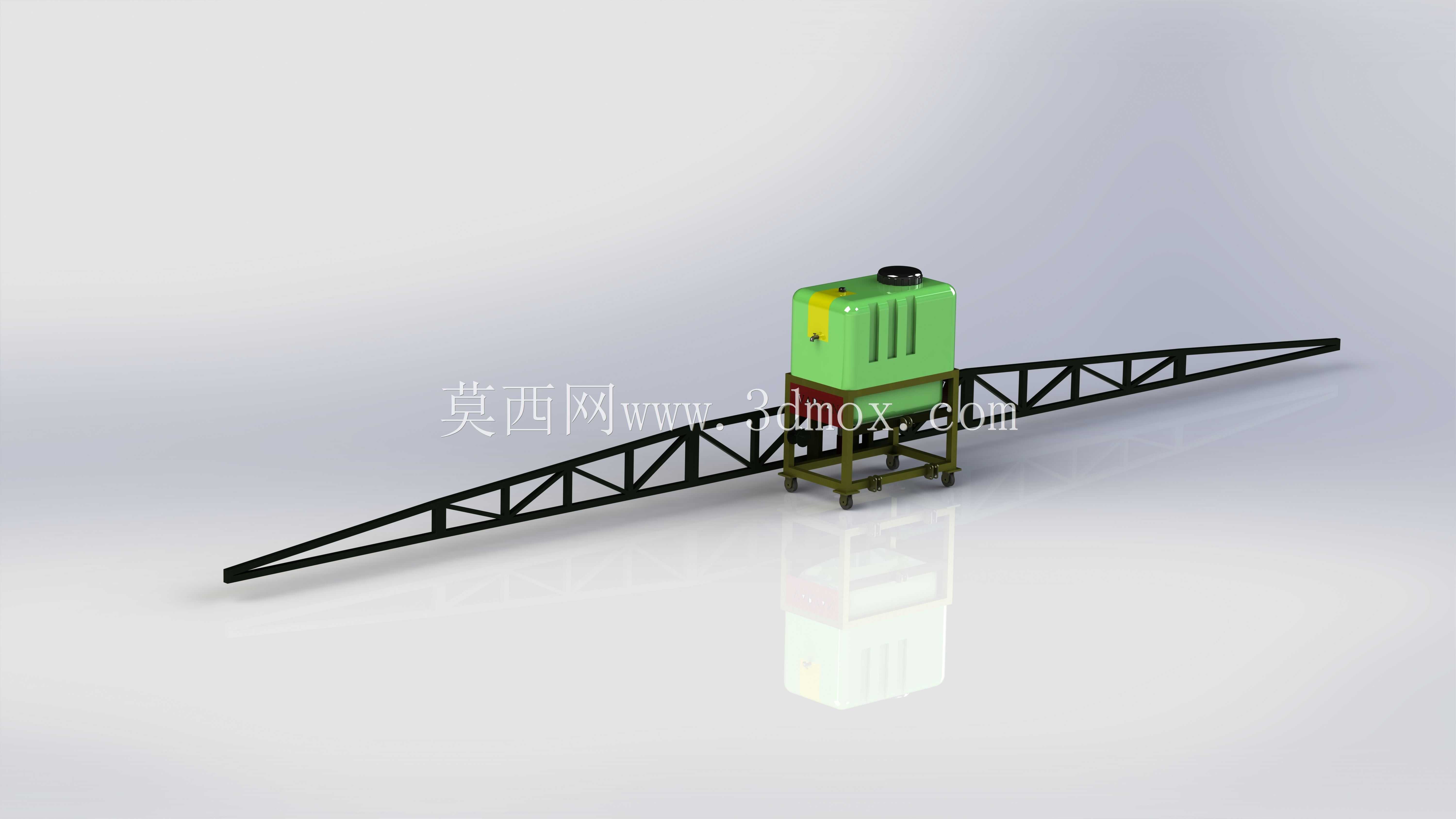

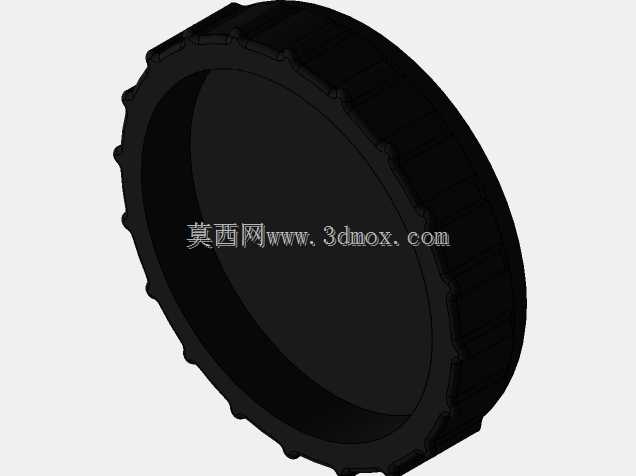

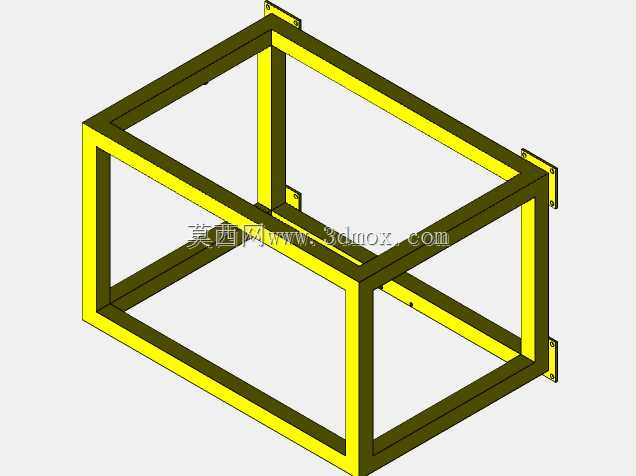

这款挂载式喷药装置主要适配中小马力轮式拖拉机的后悬挂接口，作业时直接对接拖拉机后三点悬挂点位，无需额外改装主机挂载结构，喷杆完全展开后单侧延伸长度覆盖常规作物种植垄距范围，作业幅宽匹配拖拉机常规行进作业速度，单次往返可覆盖十余条作物垄行，大幅降低旱田植保作业的往返频次。药箱采用上部带防滑纹理的矩形储液结构，顶部设置带密封胶圈的加注口与透气阀，加注药液时可避免液体晃荡溢出，作业过程中药箱内部气压与外界保持平衡，不会因药液持续输出形成负压导致供液中断，箱体底部设置倾斜集液槽，可将残余药液汇集至出液口位置，减少药箱底部残液无法完全排出的浪费问题。机架采用方管焊接的桁架式承托结构，药箱底部与机架接触面设置橡胶缓冲垫，拖拉机在颠簸田块行进时可缓冲路面传递的振动，避免药箱长期受刚性冲击出现焊缝开裂或箱体破损问题，机架下部预留的安装孔位可直接对接拖拉机后悬挂的下拉杆与上拉杆连接点，挂接后整机重心落在拖拉机后轮承重范围内，不会出现后悬过载导致前轮附着力不足的问题。两侧喷杆采用三角形桁架结构设计，相比单根实心杆件在同等重量下具备更高的抗弯折强度，喷杆沿长度方向等距预留喷头安装位，可根据不同作物的高度、种植密度调整喷头间距与喷射角度，作业时喷出的雾滴可均匀覆盖作物冠层上下表面，避免出现漏喷或局部药量过大产生药害的问题。喷杆与主机架的连接位置设置折叠铰接结构，转场作业或经过田埂、农村道路限宽点位时，可将两侧长喷杆向上折叠收拢，收拢后整机宽度不超过拖拉机自身机身宽度，无需拆卸喷杆即可完成窄路通行，铰接位置设置的弹簧缓冲结构，在喷杆作业过程中碰到田间石块、作物秸秆等障碍物时可产生小角度偏转避让，避免刚性碰撞导致喷杆变形断裂。供液管路沿喷杆桁架内侧排布，通过管卡固定在杆件上，避免管路长期裸露被作物枝条刮蹭破损，管路与药箱出液口的连接位置设置快插接头，日常维护更换管路或清理过滤器时无需借助专用工具即可快速拆装。整机设计时充分考虑田间作业的复杂工况，所有外露金属结构件均做防锈涂层处理，长期在高湿度、多药剂腐蚀的作业环境下也能保持结构强度，不会短时间出现锈蚀脱落的问题，安装时仅需将悬挂销插入对应孔位、锁好开口销，连接好供液管路与拖拉机动力输出轴带动的液泵接口即可投入作业，无需复杂的调试步骤，适配国内多数主流型号的中小马力轮式拖拉机，可用于小麦、玉米、棉花等多种旱田作物的病虫害防治、叶面肥喷施作业，相比人工背负式喷药设备作业效率提升数十倍，同时可避免操作人员直接接触药液产生的健康风险。
