拖车上牵引机适配连接接头结构

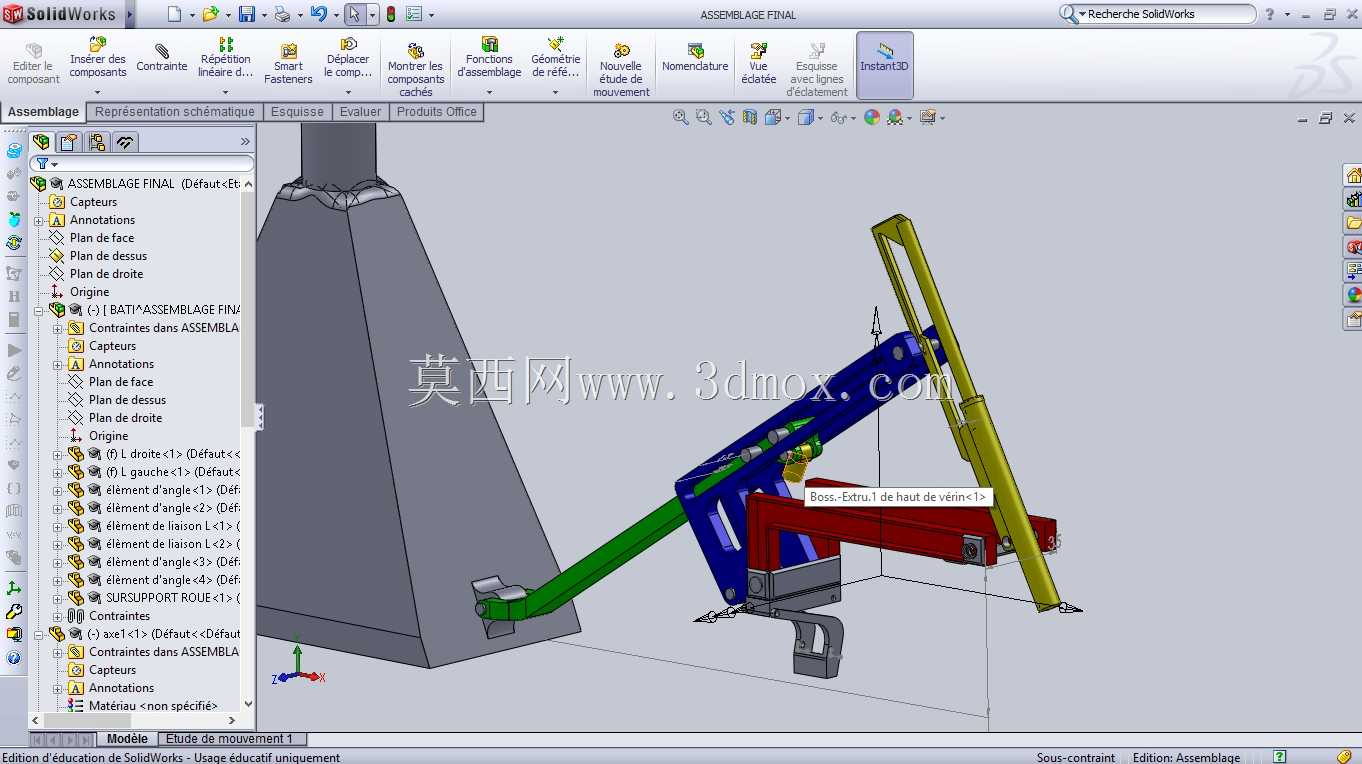

在农牧场作业、田间转运的场景里，拖拉机配套农机具的挂接效率、连接可靠性直接影响作业连贯性，这款适配接头就是针对Taarup系列作业设备与拖车牵引端的匹配问题开发的专用连接结构。日常作业中，不同品牌、不同型号的牵引设备挂接接口尺寸、受力角度存在差异，直接硬连容易出现挂接间隙过大、作业中窜动异响，甚至牵引销受剪断裂的风险，这款接头的核心作用就是填补牵引机输出端与拖车挂接点之间的尺寸差、角度差，让动力传递与牵引受力更平顺。从结构设计来看，接头采用多段铰接式布局，不同颜色区分的构件分别对应固定基座、受力摆臂、锁止支撑几个功能模块，固定基座端预留了与牵引机输出端面匹配的安装孔位，孔位间距按照牵引端的标准螺栓分布设计，安装时无需对牵引机原有结构做打孔、焊接类改动，直接通过螺栓锁紧即可完成基座固定。摆臂部分采用变截面的型材结构，在牵引受力最大的弯折位置做了加厚处理，同时预留了润滑脂注油通道，长期在田间多尘环境下作业时，可定期注油减少铰接轴的磨损，避免摆臂卡滞影响挂接角度调整。锁止端的挂钩结构做了防脱卡槽设计，挂接完成后锁销自动卡入卡槽，即便作业中遇到颠簸路面、牵引角度频繁变化，也不会出现脱钩的风险。安装边界方面，接头整体收拢状态下的横向宽度不超过牵引机端的安装面宽度，不会超出拖拉机后部的通行宽度，避免田间转向时刮蹭作物或田埂；摆臂的上下摆动角度覆盖了拖车在起伏路面的抬升、下沉行程，不会因为接头行程不足导致牵引件别劲。实际使用中，这款接头可以适配不同牵引高度的拖车，通过摆臂的角度调整匹配不同挂接点高度，不需要额外加装垫块调整高度，减少了挂接前的准备工作，多铰接点的设计也能缓冲拖车起步、制动时的瞬时冲击力，降低牵引螺栓、牵引销的冲击载荷，延长整套牵引系统的使用寿命。结构建模时对每个铰接位置的配合间隙做了公差预留，既保证转动灵活无卡滞，又不会因为间隙过大产生晃动，所有受力构件的壁厚都按照田间满载牵引的载荷做了强度校核，避免长期受力出现变形。
