双支架支撑式淡水雾网结构设计

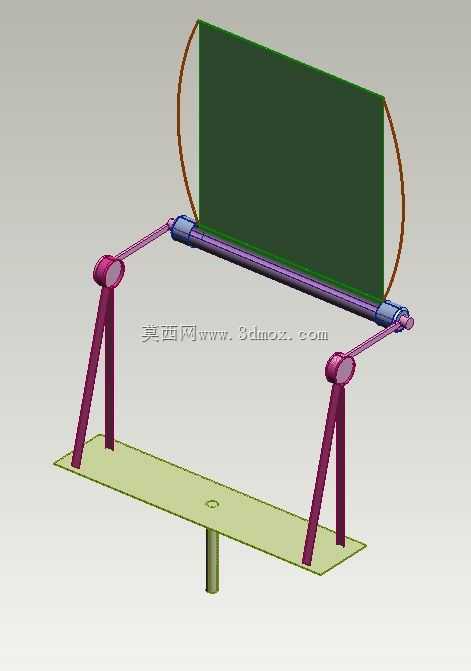

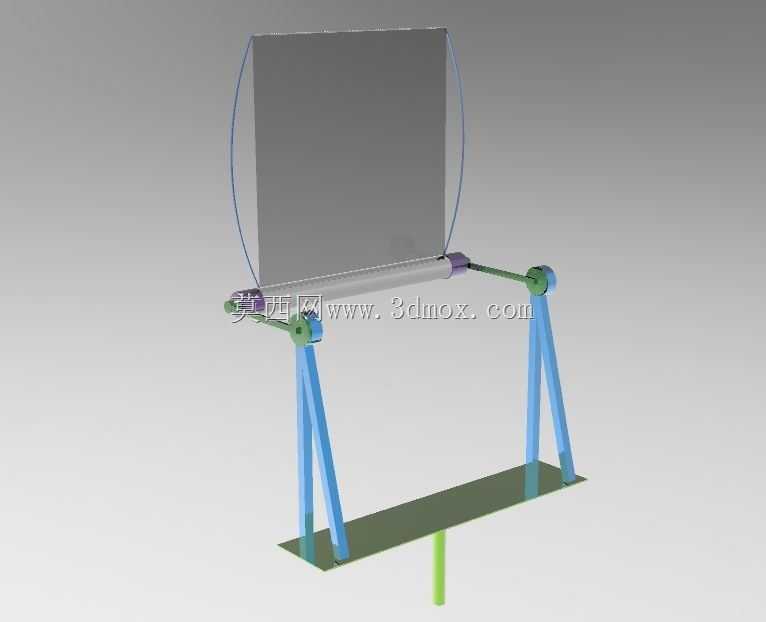

这款淡水雾网装置主要面向干旱少雨但雾气资源充足的山地、沿海荒漠区域的淡水收集场景，可作为小型分散式供水单元的核心捕水部件，也可搭配农业灌溉系统为高海拔经济作物种植区提供补充灌溉水源，在海岛驻防、野外科考站点等无常规供水条件的场景下也能适配使用。从结构设计来看，整套装置采用双组三角支撑腿作为承载基础，每组支撑腿由两根斜向支杆与底部固定平板组成，支杆与底部平板采用铰接式连接结构，可根据安装地面的平整度微调支杆展开角度，适配坡度不超过15度的非硬化安装面，无需额外浇筑混凝土基础，仅需通过底部平板的预留孔位打入地锚即可完成固定，单组支撑腿的垂直承载上限可满足网面在6级强风环境下的受力要求，不会出现倾覆变形问题。网面主体采用矩形平面结构，上下两端分别配置弧形张紧杆件与底部卷收辊轴，弧形张紧杆通过两侧的弹性拉索与支撑腿顶部的铰接座连接，可在网面受风力冲击时提供一定的形变缓冲量，避免网面被强风撕裂；底部卷收辊轴两端通过快拆式轴套与支撑座连接，日常维护时可快速拆卸辊轴更换破损网面，无需拆解整套支撑结构，单张网面的有效捕水面积可根据实际取水需求调整支杆高度，常规配置下网面垂直高度为1.2米，水平宽度为1.8米，安装完成后整体占地投影面积不超过0.7平方米，不会占用过多地表空间。设计过程中重点考虑了雾水的导流路径，网面捕捉到的雾滴凝结后会顺着网面纤维汇流至底部的卷收辊轴处，辊轴表面开有环形导流槽，可将汇集的水流导入辊轴下方的集水支管，最终汇入储水单元，避免凝结水在网面底部滴落流失，整套结构的过流部件均采用耐腐材质处理，可适应沿海高盐雾、山地强紫外线的户外长期使用环境，支撑腿表面做了喷塑防锈处理，连续户外使用年限可达5年以上。铰接连接部位均配置了自润滑轴套，无需定期加注润滑脂即可保证转动灵活性，在网面需要收纳时，可直接松开两侧拉索将网面卷收在底部辊轴上，降低大风天气下的风阻载荷，整套装置的零部件通用化率较高，支杆、轴套、铰接座等部件均可与同规格的户外支撑配件互换，降低后期运维的配件储备成本。
