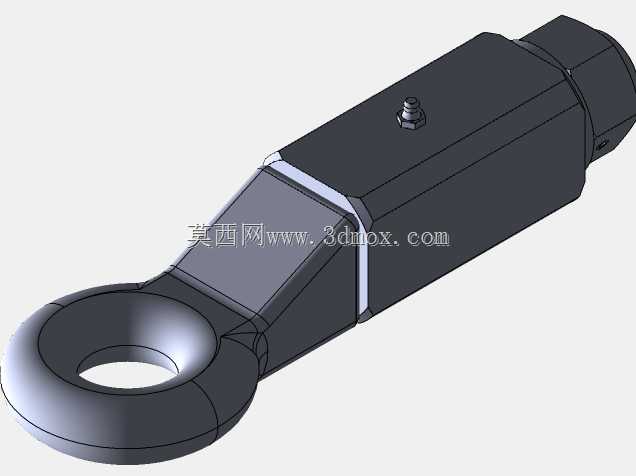

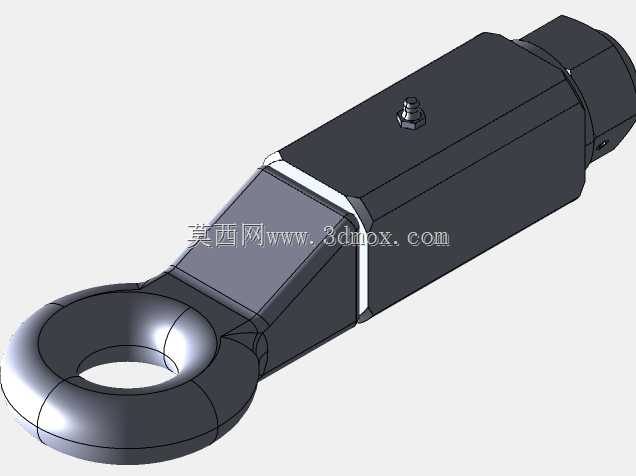

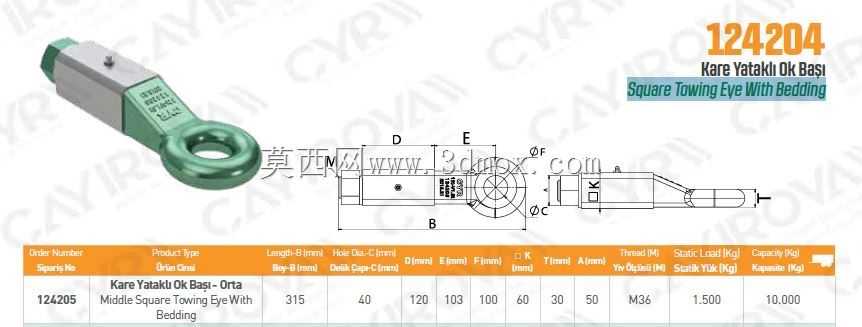

带垫层方形牵引孔拖车吊耳结构设计

这类带垫层的方形牵引孔吊耳，多应用在货运挂车、工程作业拖车、小型特种作业车辆的牵引连接端，也可适配部分需要临时牵引移位的工业重型设备机架，作为牵引受力的核心连接部件，承担牵引作业时的全部拉拽载荷，同时避免牵引环与安装基座直接刚性接触产生的磨损、应力集中问题。从结构设计逻辑来看，主体采用方形安装基座搭配一体化成型的环形牵引端，方形基座的平面贴合设计能保证与被牵引设备端面的充分接触，相比圆形安装座，方形结构在螺栓锁紧后不会出现周向转动偏移，安装定位更可靠，基座上预留的锁紧孔位可适配对应规格的锁紧销或固定螺栓，保证连接后的轴向定位精度。垫层部分嵌装在方形基座与牵引环的衔接过渡段，采用耐磨缓冲材质，一方面能缓冲牵引启动、制动瞬间的冲击载荷，降低刚性碰撞带来的结构疲劳损伤，另一方面可填补安装面的微小装配间隙，避免长期作业中连接部位出现松动异响。环形牵引孔的内孔做了圆弧过渡倒角处理，孔壁表面粗糙度控制在合理区间，能减少与牵引销、拖车钩连接时的滑动磨损，牵引环的截面采用变厚度设计，受力最大的孔壁下半段厚度大于衔接段，在控制整体重量的同时保证核心受力区域的结构强度。安装边界方面，方形基座的安装面平面度有严格要求，安装时需要保证基座端面与被牵引设备的安装面完全贴合，禁止在倾斜面强行锁紧固定，否则会导致基座承受额外的弯曲应力，长期使用容易出现断裂风险；牵引孔的中心轴线需要与牵引方向保持平行，垂直方向偏移角度不能超过设计允许阈值，避免牵引过程中出现侧向分力损伤吊耳结构。在实际选型应用中，需要根据额定牵引载荷匹配对应规格的吊耳，不能超载荷使用，同时要定期检查垫层的磨损情况、牵引孔的变形量以及基座固定螺栓的锁紧力矩，一旦发现垫层出现开裂脱落、孔壁磨损量超过阈值、基座出现裂纹等情况，需要及时更换部件，避免牵引作业中出现脱钩断裂的安全事故。这类吊耳的三维建模过程中，需要重点关注衔接过渡段的圆角处理，不能出现直角锐边的应力集中结构，所有受力转折位置都要做平滑圆弧过渡，同时要校核牵引载荷下的结构变形量，保证额定载荷下的变形量在允许范围内，垫层的安装槽尺寸要匹配垫层的公差要求，保证垫层安装后不会出现松脱移位。
