庭院室内立柱式便携水培种植装置

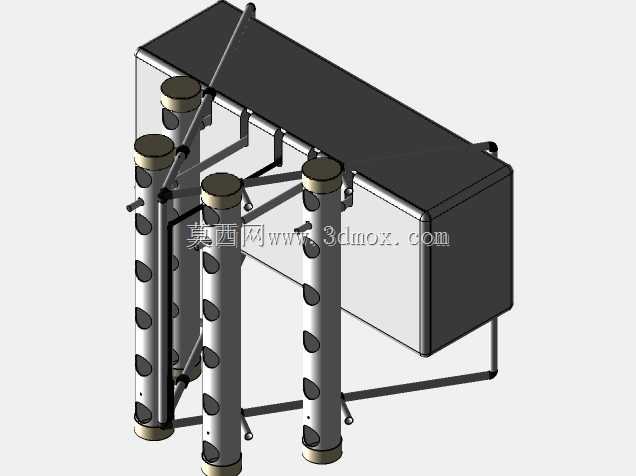

这款立柱式水培种植装置，主要面向家庭庭院、阳台以及室内小型种植场景设计，适配非规模化的个人园艺种植需求，解决传统土培占用平面空间大、打理繁琐、易滋生蚊虫的痛点。从结构设计来看，装置采用四根垂直布置的种植立柱作为核心栽培载体，每根立柱沿周向均匀开设多排定植孔，单孔可容纳单株叶菜类作物定植，相比平面种植模式，垂直空间利用率提升四倍以上，适合小面积场地的多品类作物种植。立柱底部设置承托底座，顶部通过连通管路与后侧的储液箱体相连，储液箱集成了营养液存储、液位暂存的功能，箱体采用圆角矩形结构，边角做圆弧过渡处理，避免日常挪动时的磕碰划伤，箱体与立柱支架通过快拆卡扣连接，日常清理维护时可快速拆分，无需额外工具即可完成内部管路冲洗。管路布局上采用顶部供液、底部回流的循环逻辑，营养液从储液箱经内置泵体输送至各立柱顶端，沿立柱内部的导流槽自然下流，浸润每处定植位的作物根系，多余的营养液经立柱底部的回流管路重新汇入储液箱，形成闭环循环，减少营养液的浪费，同时保证根系的供氧与养分供给均衡。支架部分采用薄壁圆管弯折成型的框架结构，底部设置横向支撑脚，整体重心靠下，放置在平整地面时无需额外固定即可保持稳定，框架表面做防锈喷涂处理，适配高湿度的种植使用环境，避免长期接触水肥出现锈蚀问题。安装边界方面，装置整体占地尺寸不足0.3平方米，高度控制在1.2米左右，既不会遮挡室内采光，也方便日常采收操作，挪动时仅需抬起底部框架即可转移位置，无需拆解管路，可根据季节变化、光照条件灵活调整摆放位置，适配庭院露天、阳台窗边、室内客厅等多种摆放场景。设计过程中充分考虑家庭用户的使用门槛，所有管路接头采用插拔式密封结构，无需专业安装知识，用户按照装配指引即可完成整机组装，定植孔采用通用尺寸，适配市面常见的水培定植篮，用户可根据种植需求更换不同孔径的定植塞，适配不同大小的作物幼苗。
