倾斜式雾网捕水集水装置结构设计

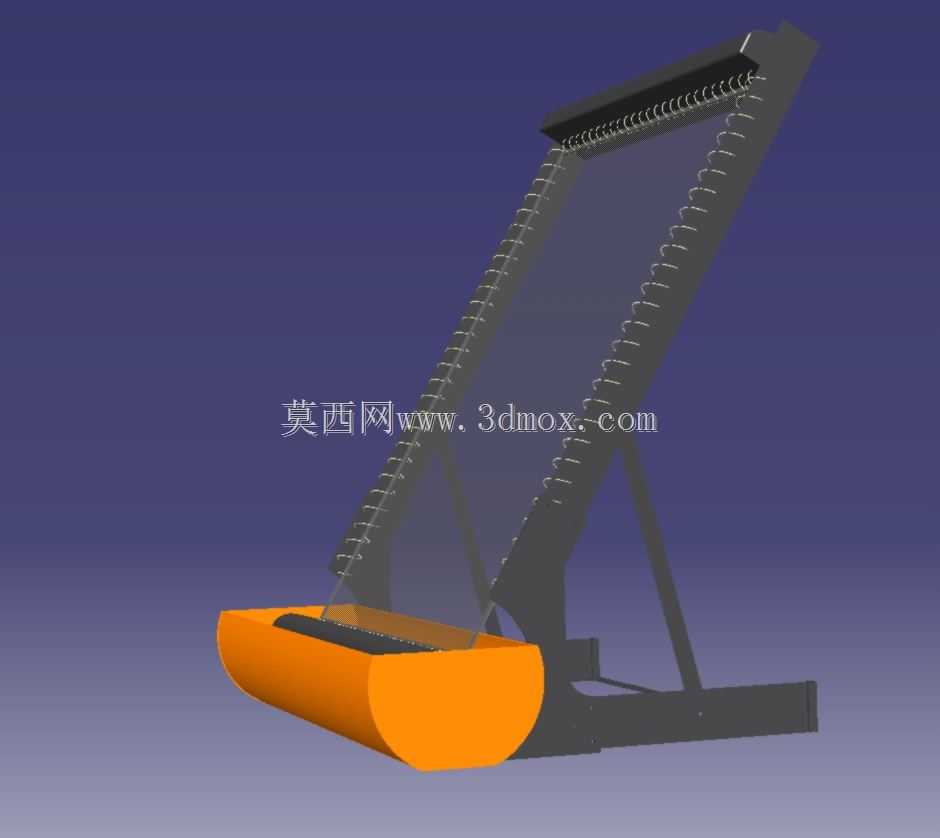

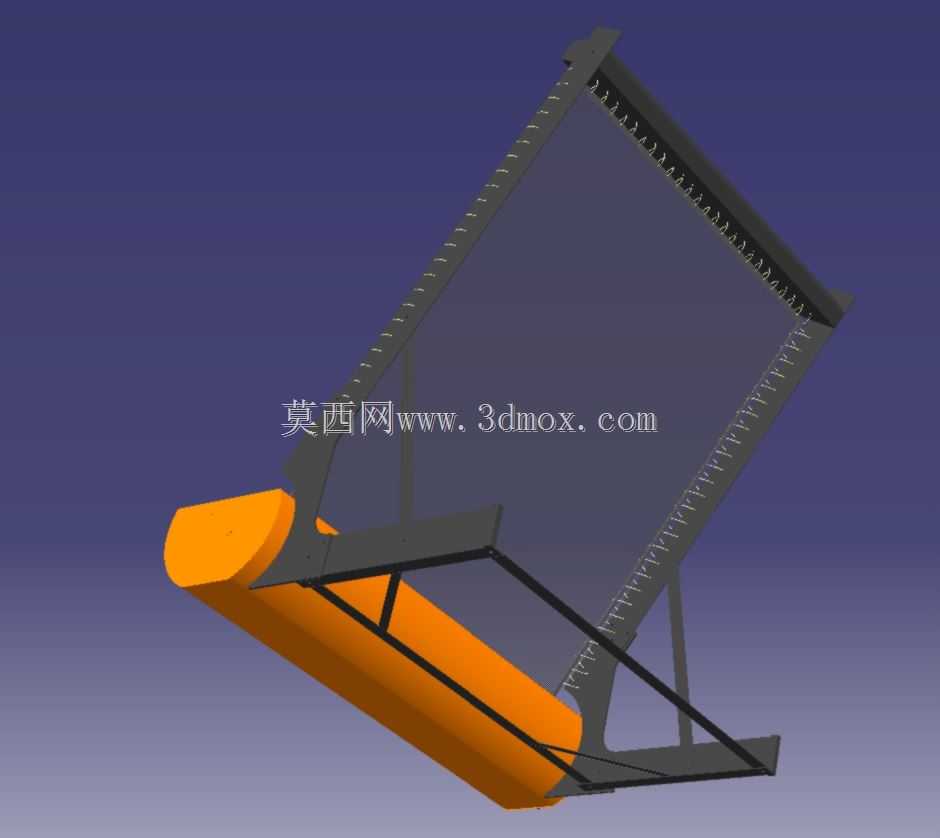

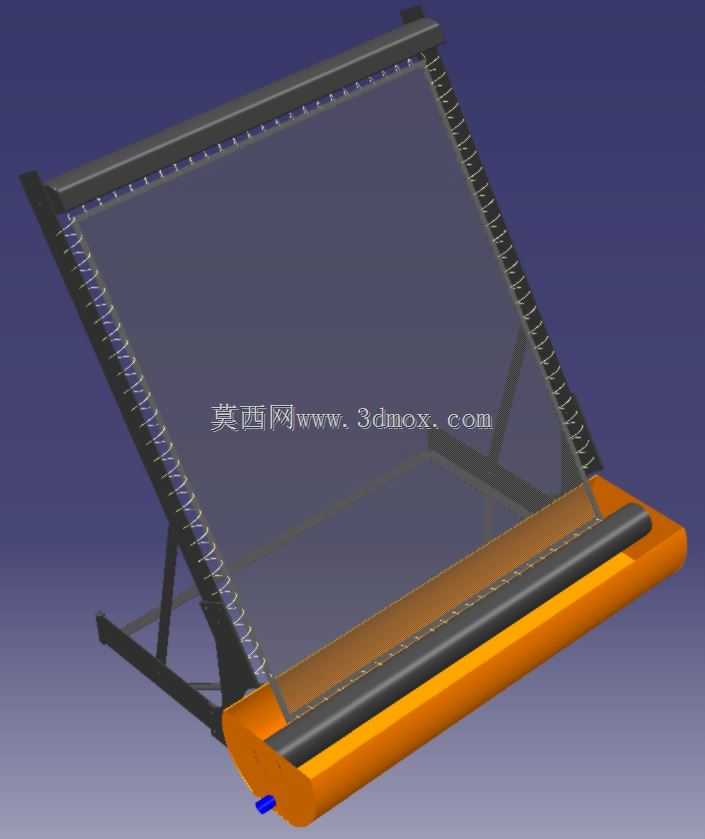

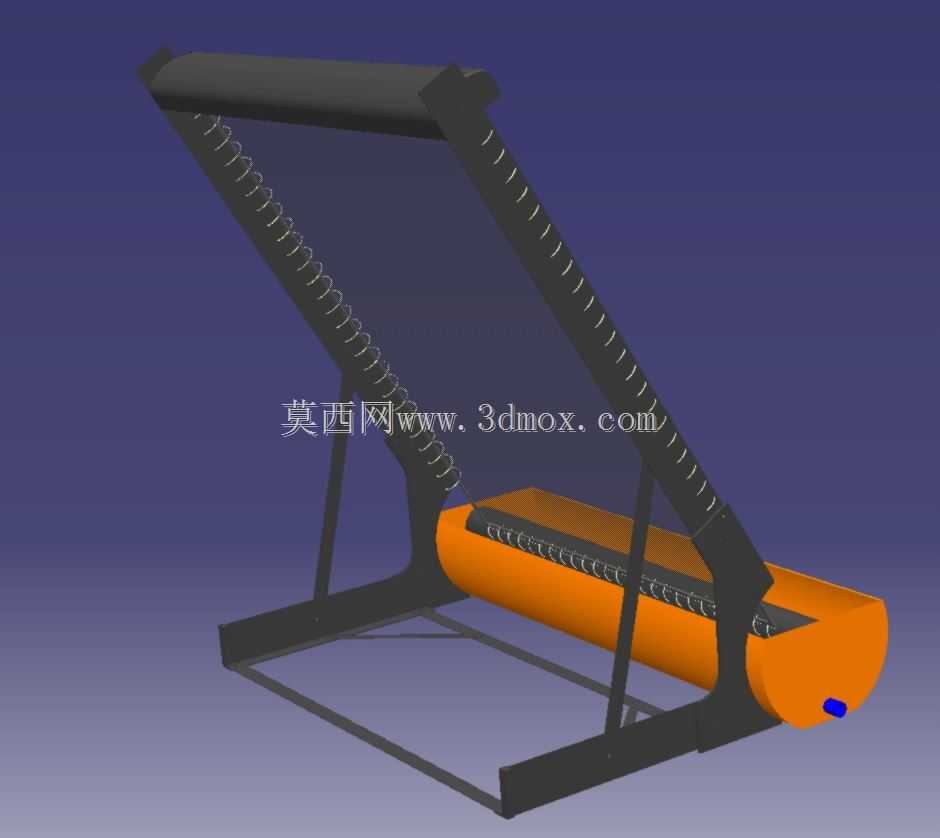

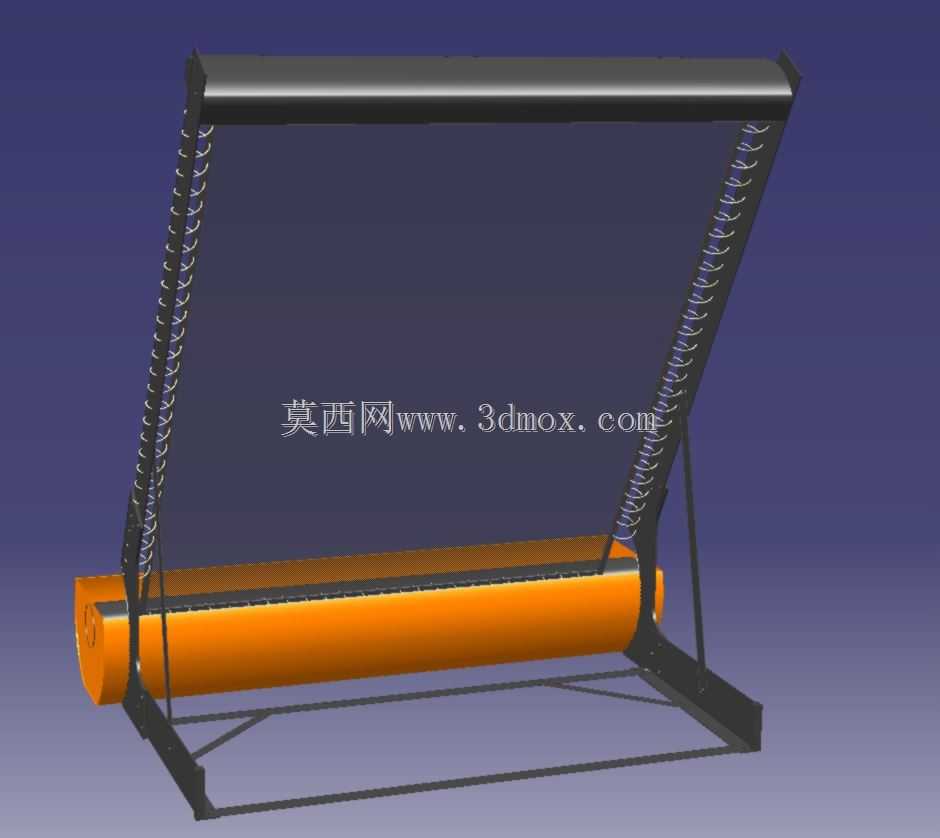

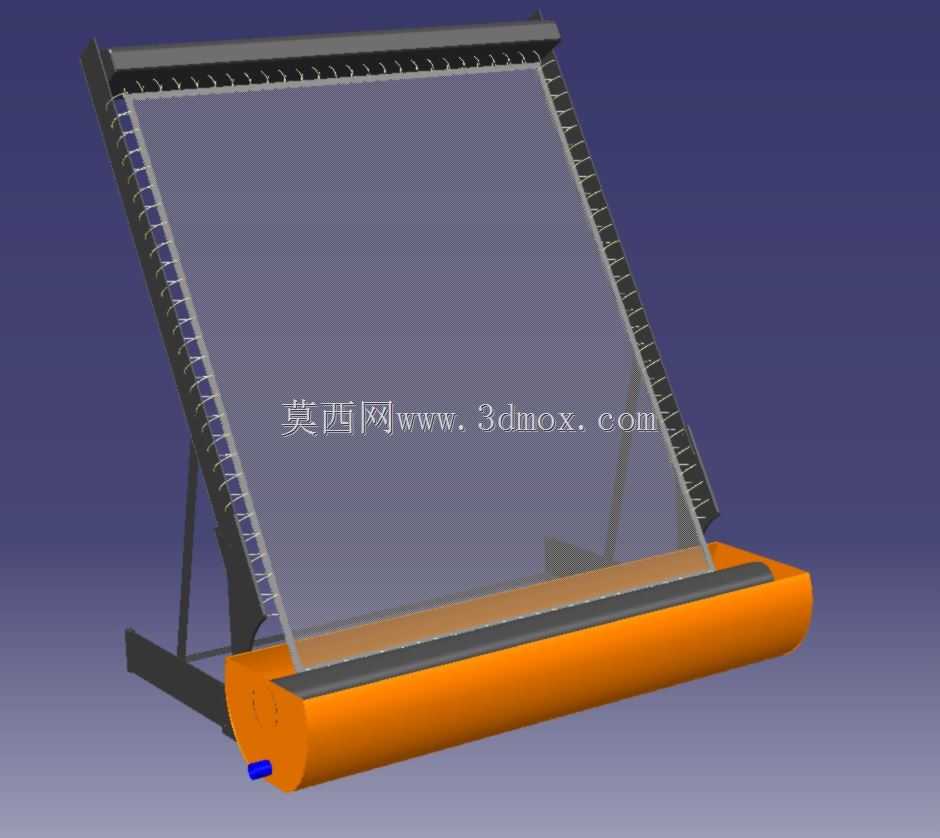

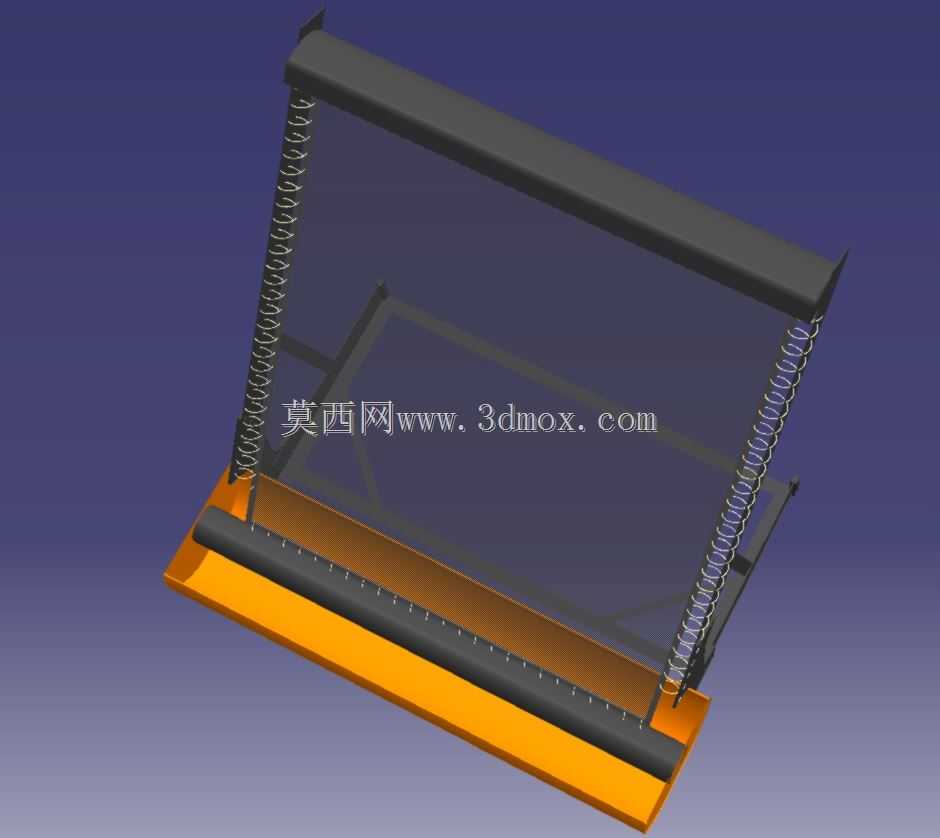

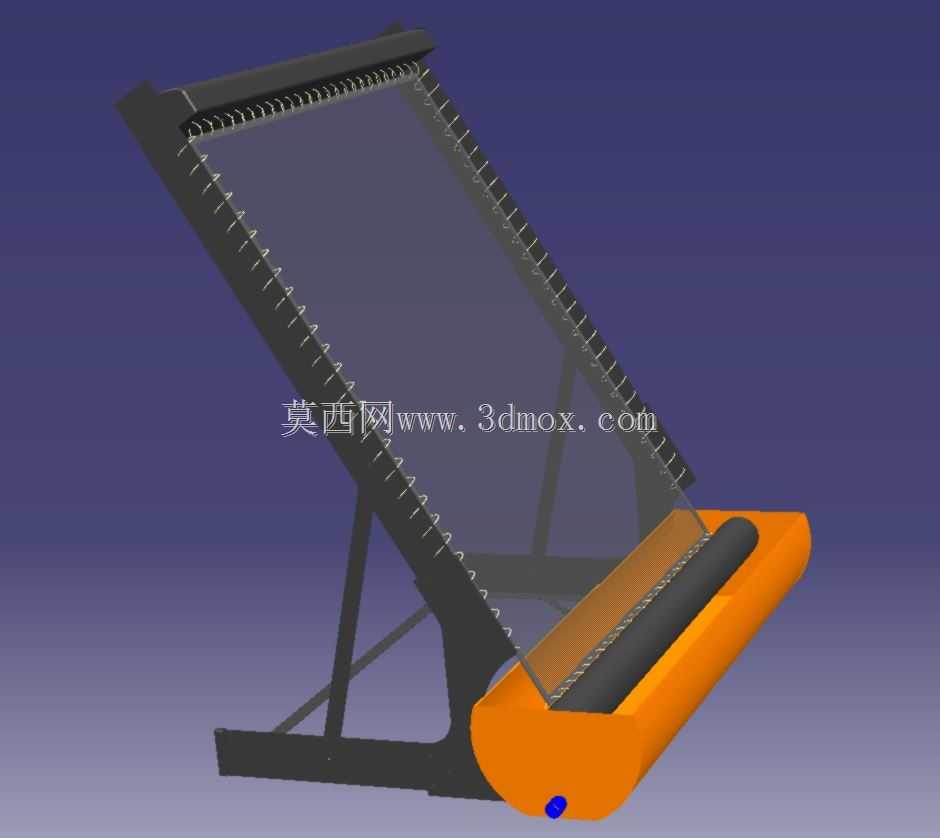

这类倾斜式雾网捕集装置，主要面向干旱少雨但雾气资源充足的山地、沿海荒漠、海岛区域部署，用来从流动的雾气中截留凝结液态水，解决零散点位的生活、农林灌溉供水需求，相比传统打井、长距离输水的方案，部署灵活度更高，不需要配套复杂的动力管线，日常运维的人力投入也更低。从结构设计逻辑来看，整体采用大倾角斜置的网面布局，网面有效幅面尺寸为1500x1800，倾斜角度经过适配调整，能够让截留后凝结的水珠顺着网丝快速汇流到底部的集水槽内，避免水珠被横向气流重新带走，正常工况下日均集水量可达到30升左右，能够满足小型点位的基础用水需求。网体框架采用合金或不锈钢薄板折弯成型，框架边缘设置连续的固定压边结构，既可以采用螺栓锁紧的方式固定网面，也可以适配焊接、粘接的固定工艺，适配不同加工条件的生产场景；网面本身采用高强度绳索或线缆做张紧固定，能够在常年大风的户外环境下保持网面张力，避免网面松弛兜风造成结构变形。底部的橙色集水构件采用圆弧过渡的槽型结构，和网面下边缘紧密贴合，汇流的水会顺着槽体坡度流向预设的取水接口，不会出现边缘渗漏的问题；后侧的三角支撑结构做了简化设计，支撑腿的接地端预留了安装固定孔位，可以直接通过膨胀螺栓固定在硬化地面，也可以配合地锚固定在松散的沙土地面，安装边界要求低，不需要做大面积的场地平整。设计过程中优先考虑了制造与安装的便捷性，所有构件都可以采用常规板材、型材加工，不需要特殊的定制加工设备，现场安装只需要常规的紧固工具即可完成组装，后期维护只需要定期清理网面附着的沙尘、检查网面张紧度即可，整体维护成本处于较低水平，适合在基础设施不完善的偏远区域批量部署使用。
