多储水罐配套水泵管路连接结构设计

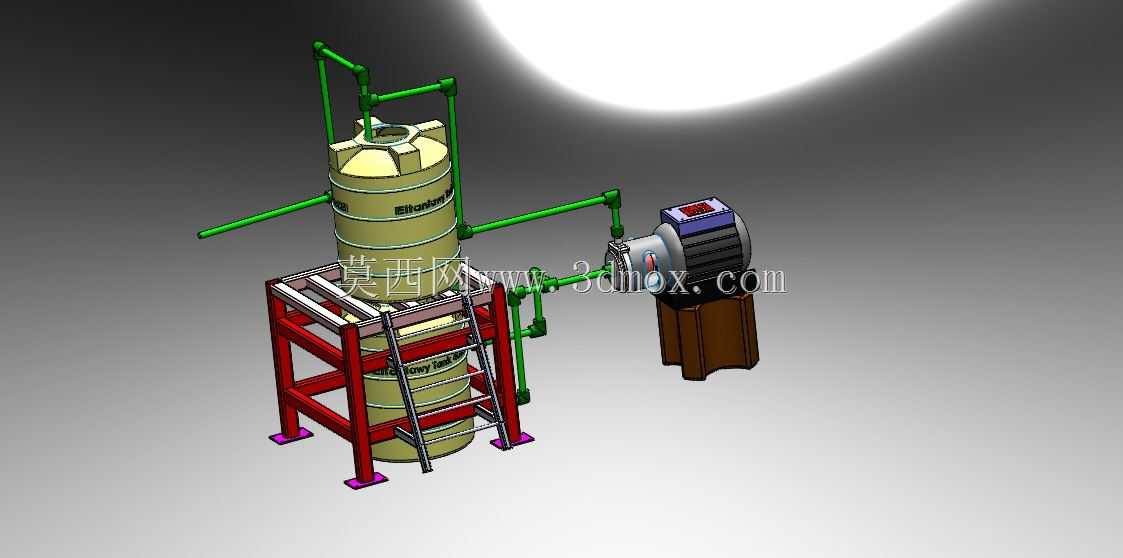

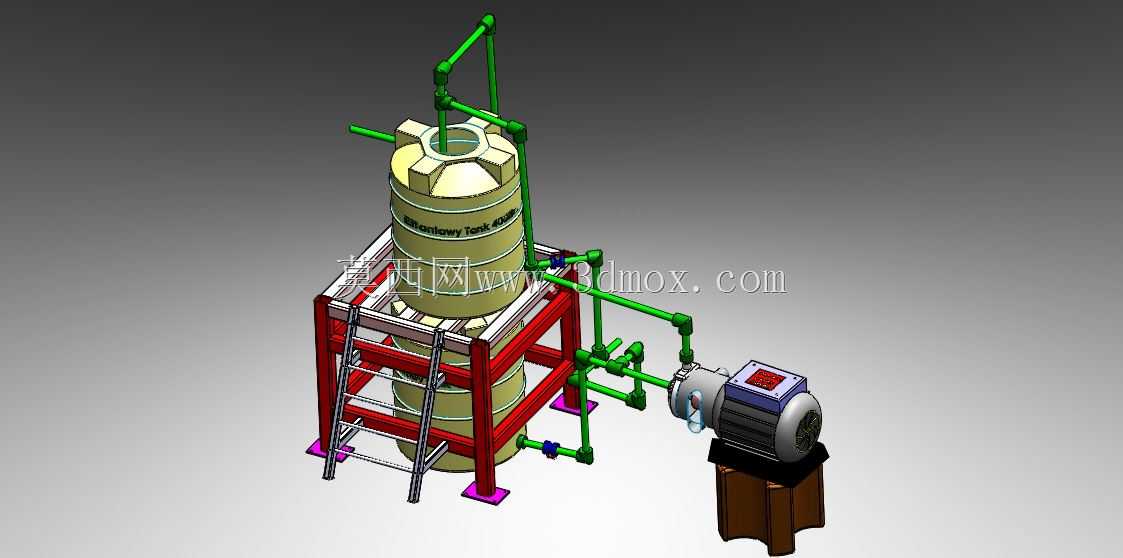

这套管路连接结构主要面向中小型生产供水、循环水系统的现场布置场景，常见于小型加工厂循环冷却供水、楼宇分户供水备用水源搭配、小型水处理单元的储水输水环节，解决单水箱储水容量不足、检修断水的实际痛点，通过主备双水箱搭配单台水泵的布局，实现供水连续性与空间利用率的平衡。从实际功能来看，整套结构承担储水、输水、动力输送的核心作用，主水箱承担日常持续供水的储水职能，备用水箱在主水箱清洗、液位不足、管路检修时自动切入供水回路，避免供水中断影响后端生产或用水需求，水泵作为动力核心，为整个管路内的水体提供输送压头，匹配管路沿程阻力与末端用水点的压力需求。设计层面优先考虑了现场安装的便捷性与后期维护的操作空间，储水罐采用立式堆叠布置在红色型材焊接支架上，支架底部设置可调脚杯，可适配现场不平整的安装地面，调整整套储水单元的水平度，避免罐体倾斜带来的液位检测误差、管路应力集中问题；支架侧面集成爬梯结构，方便运维人员攀爬至罐体顶部开展检修、液位计校准、罐体清洁作业，爬梯踏步间距符合人工操作的人机工程尺寸，避免攀爬时的磕碰风险。管路采用绿色硬质管材布设，所有管路走向沿支架边缘排布，避免横向突出占用通行空间，管路转弯处采用标准弯头连接，减少不必要的流道阻力，同时在水泵进出口位置预留了法兰连接余量，方便后期更换水泵或加装阀门、过滤部件时无需大规模改动现有管路。安装边界方面，整套结构的横向占用空间控制在1.8米见方范围内，竖向总高度不超过2.5米，适配常规厂房层高、户外设备安装平台的尺寸要求，水泵与储水罐支架之间预留了0.4米的操作间距，方便日常巡检时查看水泵运行状态、紧固管路连接螺栓。管路连接点位全部做了同轴度校准，避免强行对接产生的装配应力，长期运行下不会出现管路接口渗漏、焊缝开裂的问题；罐体与支架的接触位置设置了缓冲垫，减少水泵运行时的振动传递到罐体，降低管路共振带来的疲劳损伤风险。布线层面所有管路横平竖直，相邻管路之间预留了保温层安装空间，若在低温环境下使用，可直接在现有管路上包裹保温材料，无需重新调整管路间距。
