老式手动压水机结构三维设计

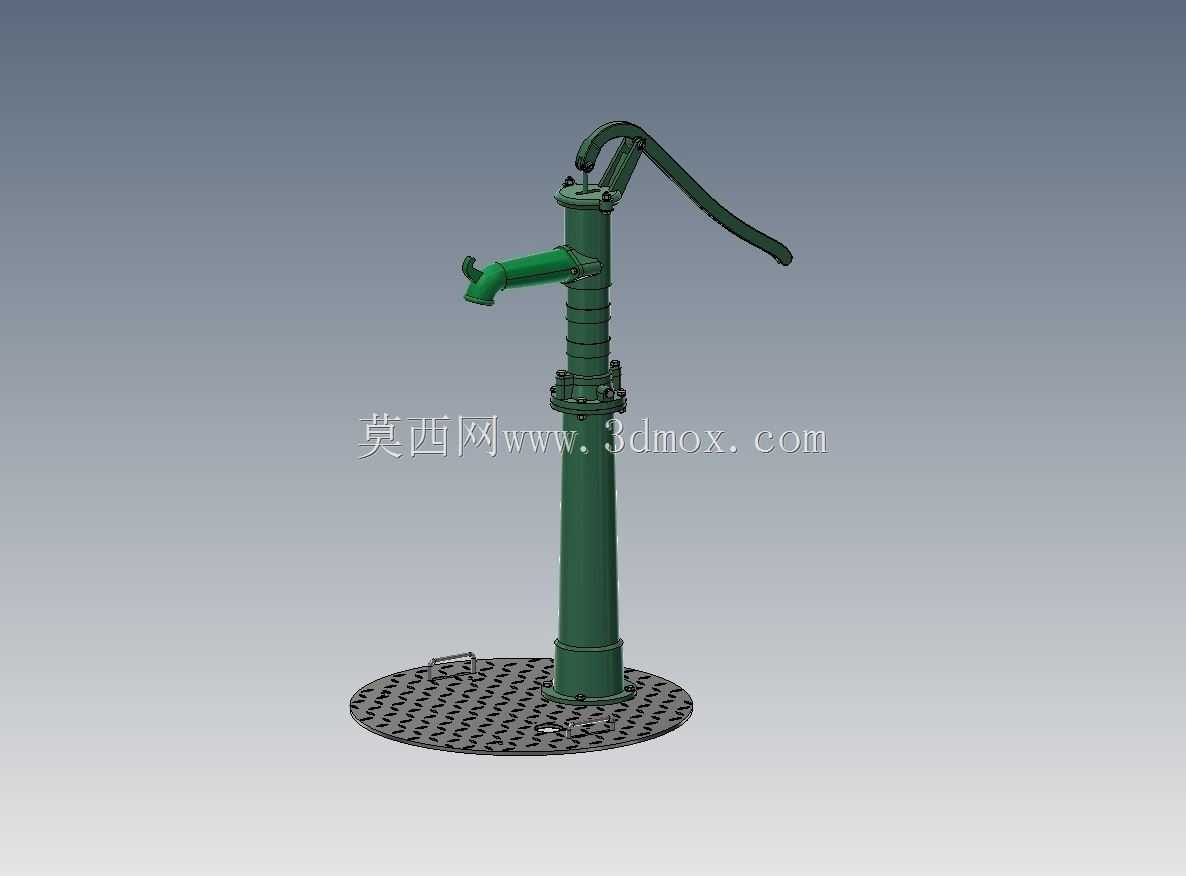

这款手动压水装置的三维建模，完全还原了传统民用取水设备的结构逻辑，建模过程中优先考虑了农村无供电区域、户外临时取水点的实际使用场景，这类设备不需要外接电源，依靠人力操作即可完成浅层地下水的提取，至今在部分偏远乡村、户外露营临时取水点、应急救灾供水场景中仍有实际应用价值。从功能特性来看，设备核心依靠活塞结构的单向阀启闭形成负压，将地下管道内的水体提升至地面出水口，操作时只需要往复扳动手压杆，即可连续出水，结构简单可靠，日常维护只需要定期更换活塞处的密封皮碗，不需要复杂的专业维修技能，非常适合低运维条件的场景使用。设计过程中首先确定了操作力的合理范围，压杆的力臂长度经过反复校核，保证成年人正常施力即可轻松完成压水动作，不会出现操作费力的情况；立式柱体的内部流道做了顺滑过渡处理，避免水流阻力过大影响出水效率，出水口的角度向下倾斜15度，方便使用者接水，不会出现水流飞溅的情况。底部的安装底板采用镂空花纹的圆形钢板结构，一方面可以降低整体重量，另一方面安装时可以通过地脚螺栓直接固定在井口的水泥基座上，安装边界需要保证井口的竖直管道与设备底部进水口同轴度偏差不超过2毫米，避免密封处出现漏气影响负压形成，导致压水失败。整体外形高度控制在成年人腰部到胸部之间的操作舒适区间，不需要弯腰或者抬手过高即可操作，压杆的摆动范围预留了足够的操作空间，不会出现操作时磕碰周边物体的情况。柱体外壁的加固箍结构不仅是外观装饰，实际使用中可以承受内部活塞往复运动产生的交变压力，避免柱体长期受力出现开裂变形，所有连接部位的密封槽尺寸都按照常规橡胶密封圈的标准规格设计，方便使用者后期更换配件时直接采购标准件，不需要定制特殊规格的密封件。建模时对所有运动部件都做了干涉检查，保证压杆在全行程摆动过程中不会和柱体、底板产生磕碰，活塞的行程长度也经过优化，既保证单次压水的出水量，又不会因为行程过长导致操作力过大。这类手动取水设备虽然结构简单，但其中的杠杆原理、单向阀密封、负压提升的流体逻辑，是很多流体输送设备的基础结构原型，对于入门学习机械结构的设计者来说，拆解这类设备的三维模型，能够很直观地理解基础机械结构的实际应用方式，也能为小型手动流体输送设备的设计提供参考思路。
