离心泵壳体流道结构三维数模

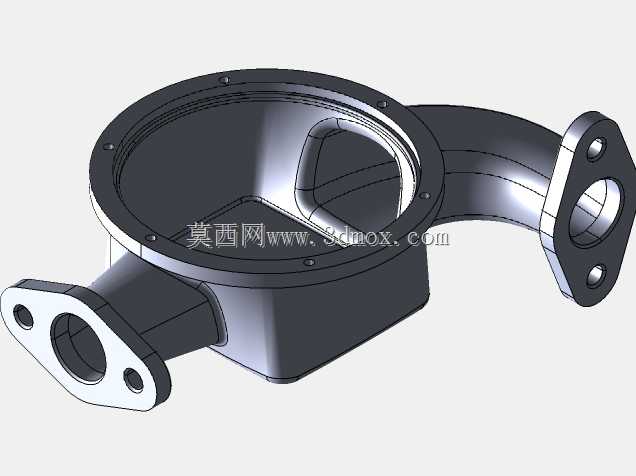

该模型呈现的是离心泵的核心壳体部件，作为流体输送系统里的过流承压构件，这类结构广泛应用在民用供水、工业循环冷却、暖通给排水、小型农田灌溉等场景中，承担着导流、承压、连接管路与内置叶轮组件的核心作用。从结构设计逻辑来看，整个壳体采用蜗壳式流道构型，腔体内部的渐变截面流道是核心设计要点，流道从叶轮腔外缘沿周向逐步扩径，能够将叶轮甩出的高速流体动能逐步转化为压力能，降低流道内的水力紊流损失，这一构型匹配常规闭式叶轮的装配需求，腔体上端的法兰止口用于对接泵盖，止口内侧的密封槽位可嵌入密封圈实现腔体静密封，避免高压流体从泵盖结合面泄漏。壳体共设置两处外接管路接口，两处接口均采用带螺栓孔的法兰连接形式，侧下方的接口为流体入口，沿轴向正对叶轮中心位置，可保障流体沿轴向平稳进入叶轮区域，降低入口处的流体偏流与气蚀风险；侧上方延伸的弯管接口为流体出口，沿蜗壳流道的切线方向布置，可顺着流体甩出方向将增压后的流体导出，减少出口处的局部阻力损失。两处法兰端面均加工有定位止口与对称分布的螺栓过孔，安装时可通过螺栓与对应管路法兰紧固，配合密封垫片实现管路接口的密封，法兰的螺栓孔间距、止口直径均匹配常规低压流体输送管路的安装尺寸，可直接适配同通径的标准管路配件。从安装边界来看，壳体主体的腔体为近似蜗形的承压结构，壁厚根据不同位置的承压需求做差异化设计，流道区域壁厚均匀，避免铸造过程中出现缩孔、壁厚不均导致的应力集中问题，法兰连接位置做局部加厚处理，抵消螺栓紧固时的局部压应力，避免法兰面变形导致密封失效。出口弯管段做了平滑圆弧过渡，没有直角弯折结构，可减少流体在转向位置的涡流损失，同时降低弯管位置的流体冲刷磨损，延长壳体的使用寿命。整个壳体的安装定位依托上端泵盖法兰与两处管路法兰实现，无需额外设置独立安装脚，结构紧凑，可直接嵌入泵组整体装配结构中，适配卧式单级离心泵的整体布局。建模过程中完整还原了流道的曲面过渡、法兰的安装孔位、密封止口的尺寸细节，所有连接位置的圆角、倒角均符合铸造工艺要求，既满足流体力学的性能需求，也兼顾了铸件生产的工艺可行性，可直接用于后续的工程出图、铸造工艺编制、泵组装配干涉校验，也可作为流体仿真分析的几何基础，用于模拟不同流量工况下壳体内的流场分布、压力损失情况，为后续的结构优化提供基础数模支撑。
