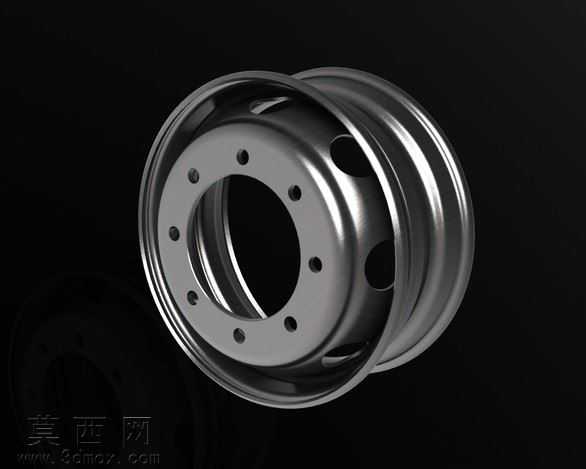

19.5英寸卡车轮毂钢制轮辋三维设计

本作品为19.5英寸规格卡车轮辋的三维参数化建模成果，建模过程严格遵循商用车钢制车轮的行业设计规范，以实际量产的载重卡车轮毂结构为原型进行1:1比例还原。建模初期先梳理轮辋的层级结构，将整体拆分为轮缘、胎圈座、轮辐安装盘、通风孔组、中心定位孔、螺栓孔阵列几个独立的特征模块，采用自底向上的建模逻辑逐步搭建，先绘制轮辋回转体的截面草图，通过回转特征生成轮辋的基础筒体结构，保证筒体各段的直径、过渡圆角、倾斜角度完全匹配载重轮胎的安装尺寸要求，避免后续轮胎装配出现干涉问题。轮辐安装盘部分采用拉伸加切除的方式构建，中心定位孔的直径、端面的沉台结构严格对应卡车桥头的安装定位标准，环绕中心孔的螺栓孔采用圆周阵列方式生成，孔位的分度圆直径、孔的倒角参数完全符合重型商用车的车轮安装紧固规范，保证螺栓装配时的同轴度与贴合度。轮辋侧面的通风散热孔采用异形轮廓切除后阵列的方式制作，孔位的排布兼顾散热效率与结构强度，每个孔的边缘都做了圆角过渡处理，避免应力集中导致的结构开裂问题。材质与渲染阶段，为模型赋予了高强度热轧钢材的材质属性，调整金属材质的粗糙度、反射率参数，还原钢制轮辋经冲压焊接后的哑光金属质感，同时添加了细微的表面纹理模拟实际冲压件的表面肌理，渲染时采用侧上方主光源搭配轮廓补光的布光方案，清晰呈现轮辋表面的曲面过渡、棱线转折与结构层次，将金属部件的厚重感与工业质感完整表现出来。设计过程中重点考量了载重车轮的结构合理性，所有壁厚参数、过渡圆角都参考实际量产部件的取值，轮辋与轮辐的衔接位置做了加厚处理，匹配卡车重载工况下的强度需求，整体模型无破面、无多余特征，各部件的装配关系清晰，可用于商用车底盘装配演示、车轮结构教学、有限元结构分析等场景，完整还原了钢制卡车轮辋的真实结构与工业设计细节。
