轮式农用植保喷雾作业小车结构

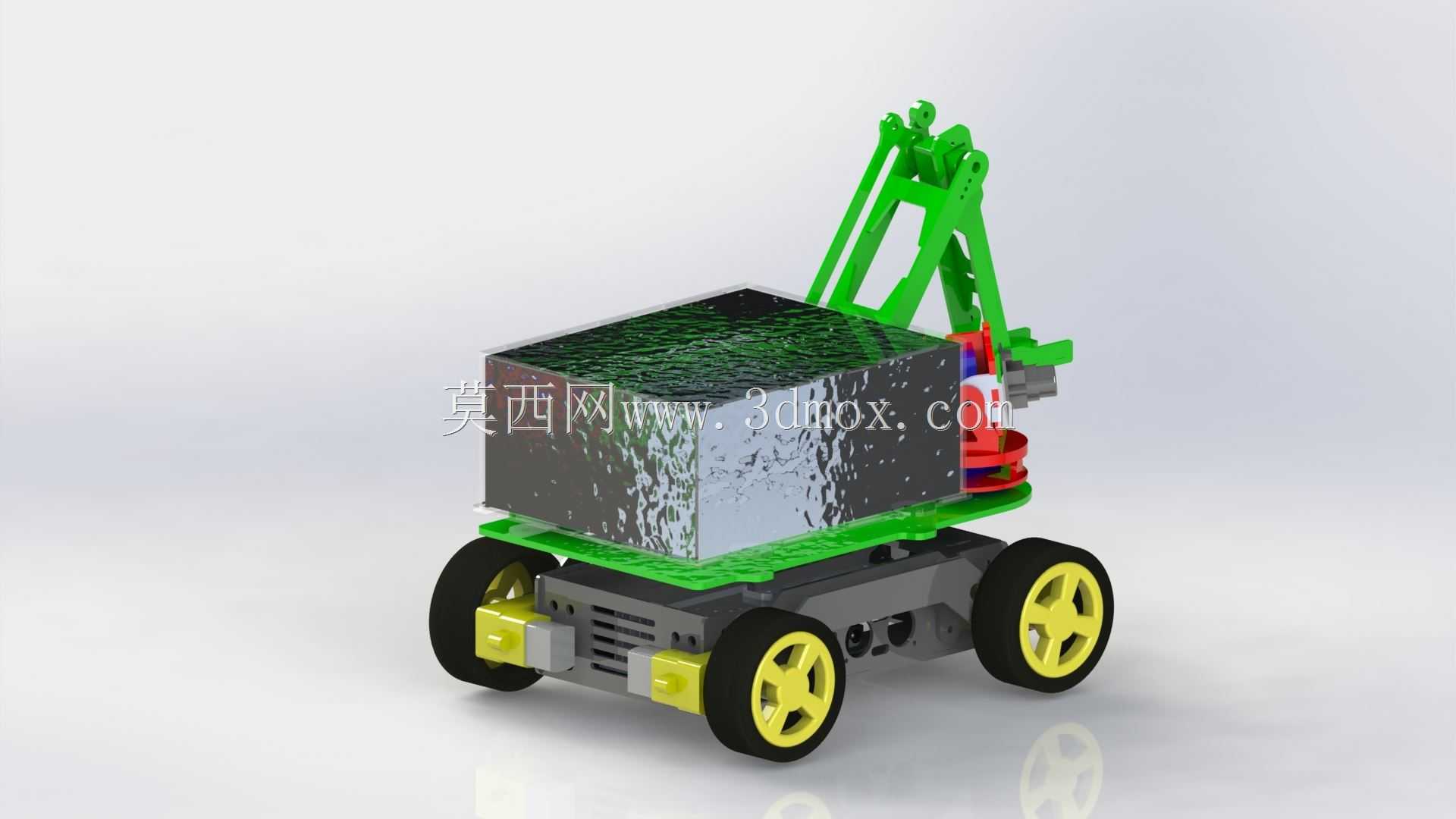

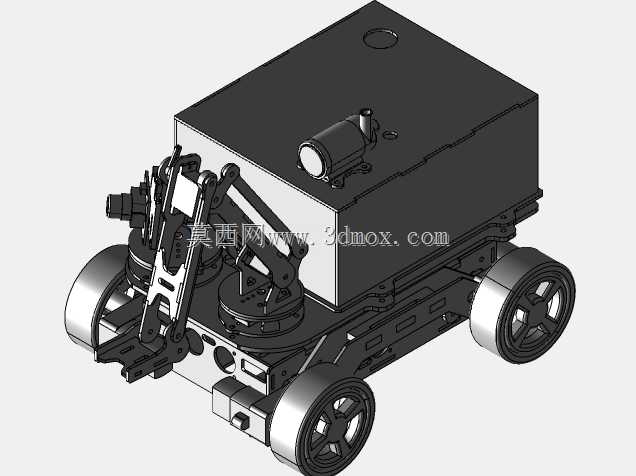

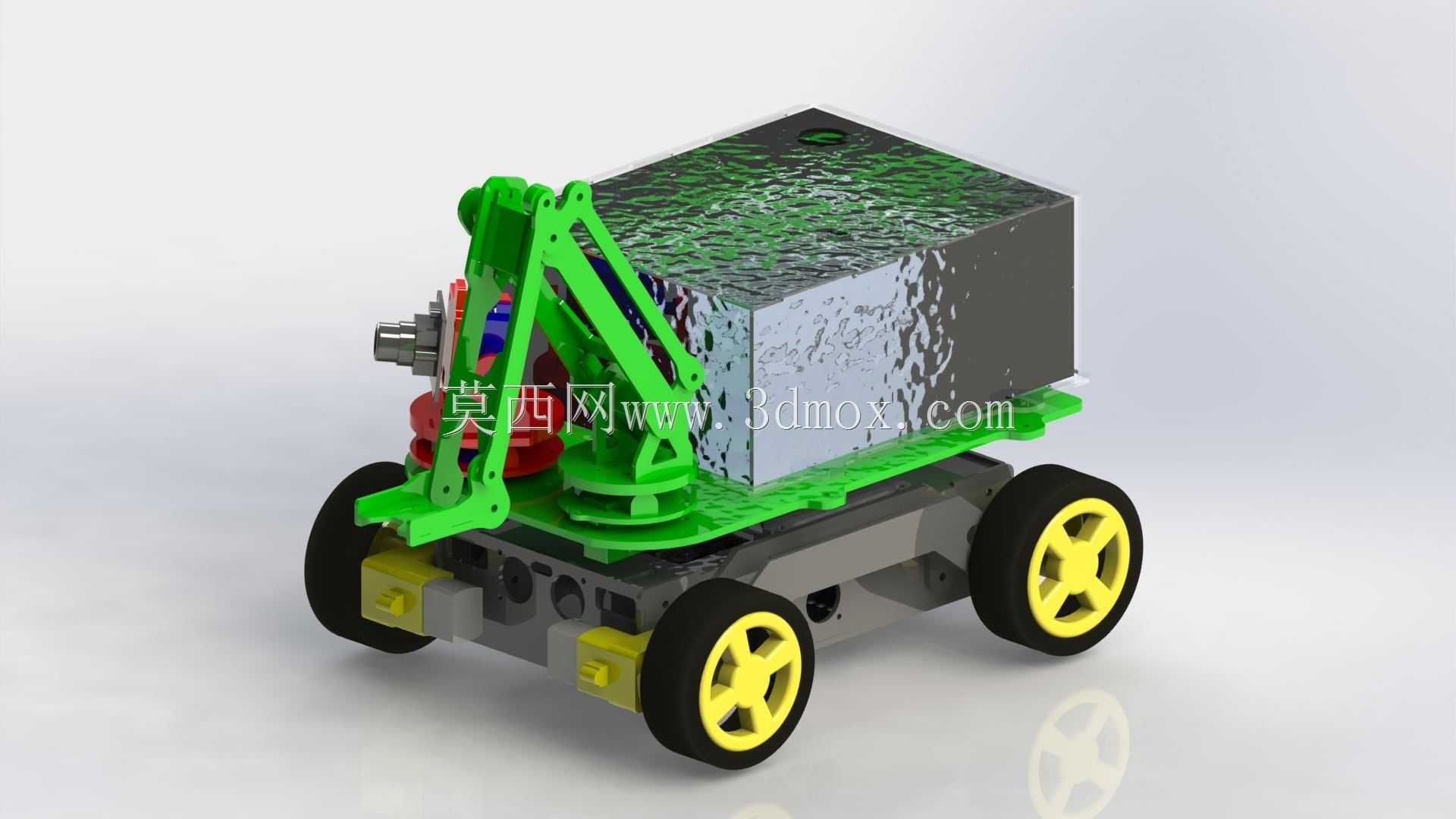

这款轮式喷雾作业设备主要面向设施农业、露天矮株作物的植保作业场景，可在垄间规整的种植区域完成药剂喷施作业，替代人工背负药箱的传统作业模式，降低农户劳作强度，同时减少药剂与人体直接接触的风险。底盘采用四轮差速驱动布局，轮距参数匹配常见作物垄距设置，可在宽度0.8-1.2米的作物垄间顺畅通行，不会剐蹭两侧作物茎叶，底盘离地间隙预留120mm，可越过田块间低矮的土埂与作物残茬，不会出现托底卡滞的情况。上部搭载的储液箱采用大容积方正结构设计，箱体侧壁做了防波筋结构处理，避免设备行进过程中药液晃动带来的重心偏移，保证整机行驶稳定性，箱体顶部预留加液口与透气阀，加液操作无需拆卸额外部件，透气阀可平衡箱体内外气压，保证喷雾过程中药液供给顺畅。前部搭载的多自由度折叠喷臂采用铰接式结构设计，非作业状态下可折叠收放在底盘前部，减少整机收纳尺寸，作业时可根据作物冠层高度调整喷臂伸展角度与喷射高度，喷臂末端的雾化喷头可调整喷射角度，覆盖作物叶片正面与背面，提升药剂附着率。底盘下部预留了电池仓与泵体安装位，走线槽沿底盘框架内侧布置，避免药液滴溅腐蚀线路，各部件安装位置均做了模块化设计，泵体、管路、轮组的维护拆卸无需拆解整机主框架，日常检修更换易损件的操作空间充足。整机重心经过配平设计，储液箱满载状态下整机重心位于底盘几何中心偏前位置，爬坡或者跨越障碍时不会出现后倾翻的风险，轮组采用防滑橡胶材质，在湿润的泥土地面也可提供足够附着力，不会出现打滑空转的情况。喷臂的铰接位置采用阻尼转轴设计，调整角度后可自行锁止，无需额外紧固件固定，作业过程中不会因为设备振动出现角度偏移，管路沿喷臂内侧固定，接头位置做了密封处理，避免药液渗漏滴漏。
