农用圆盘耙整地作业设备结构设计

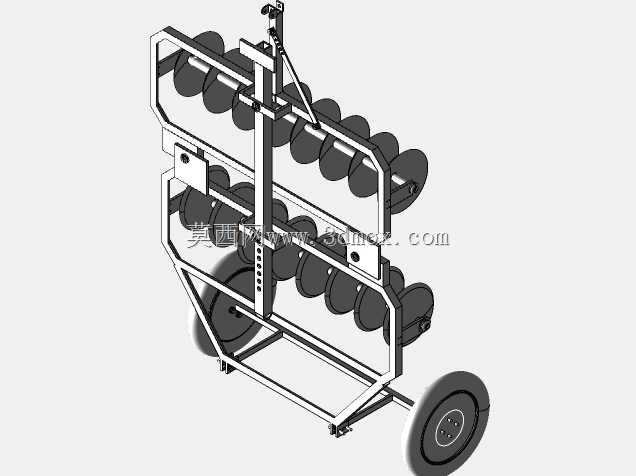

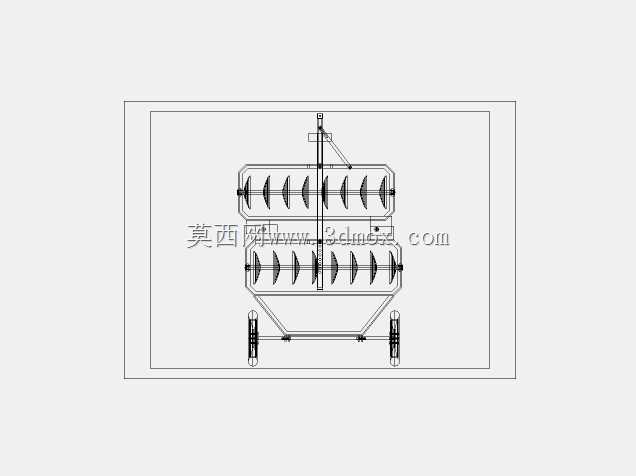

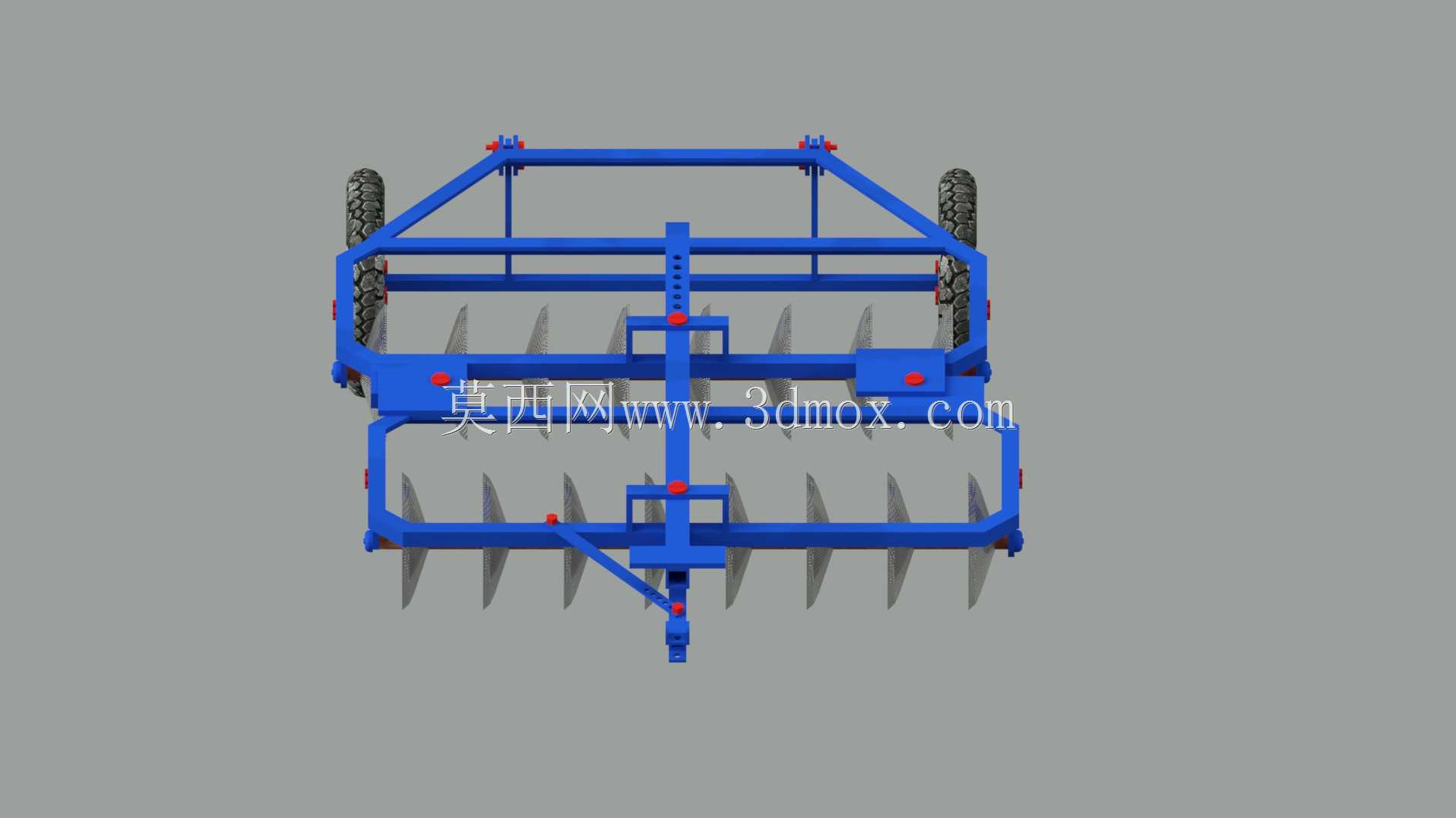

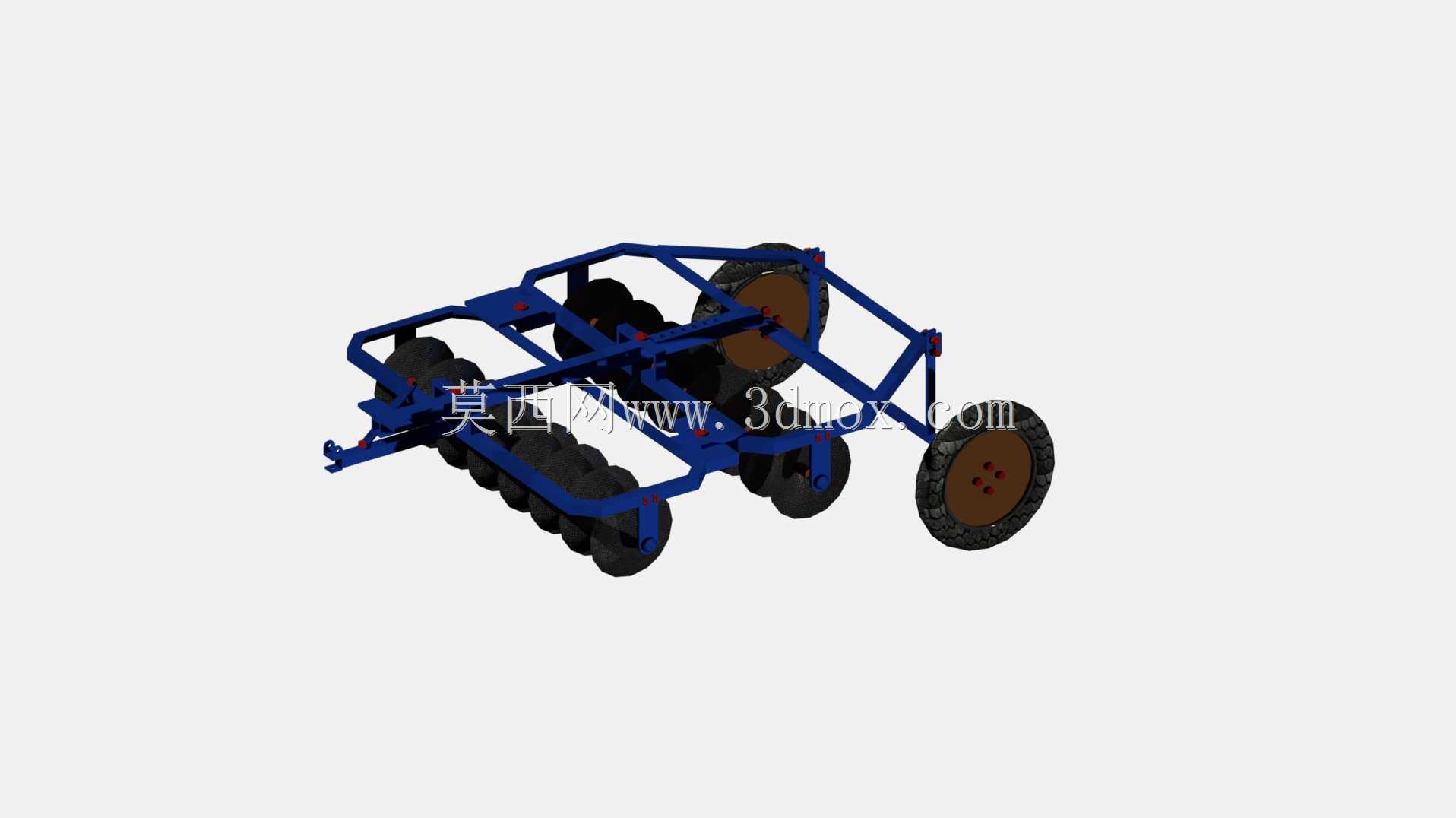

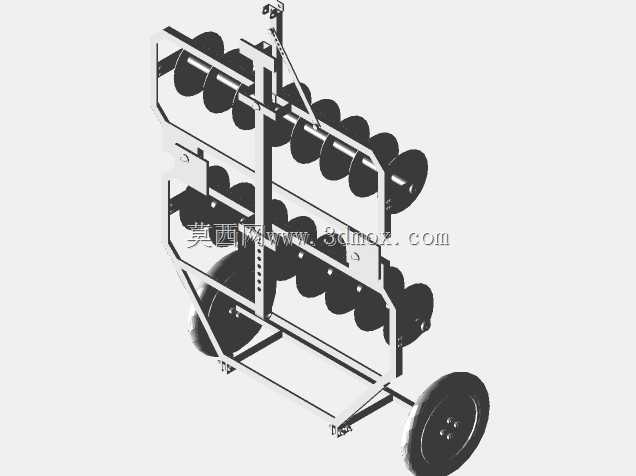

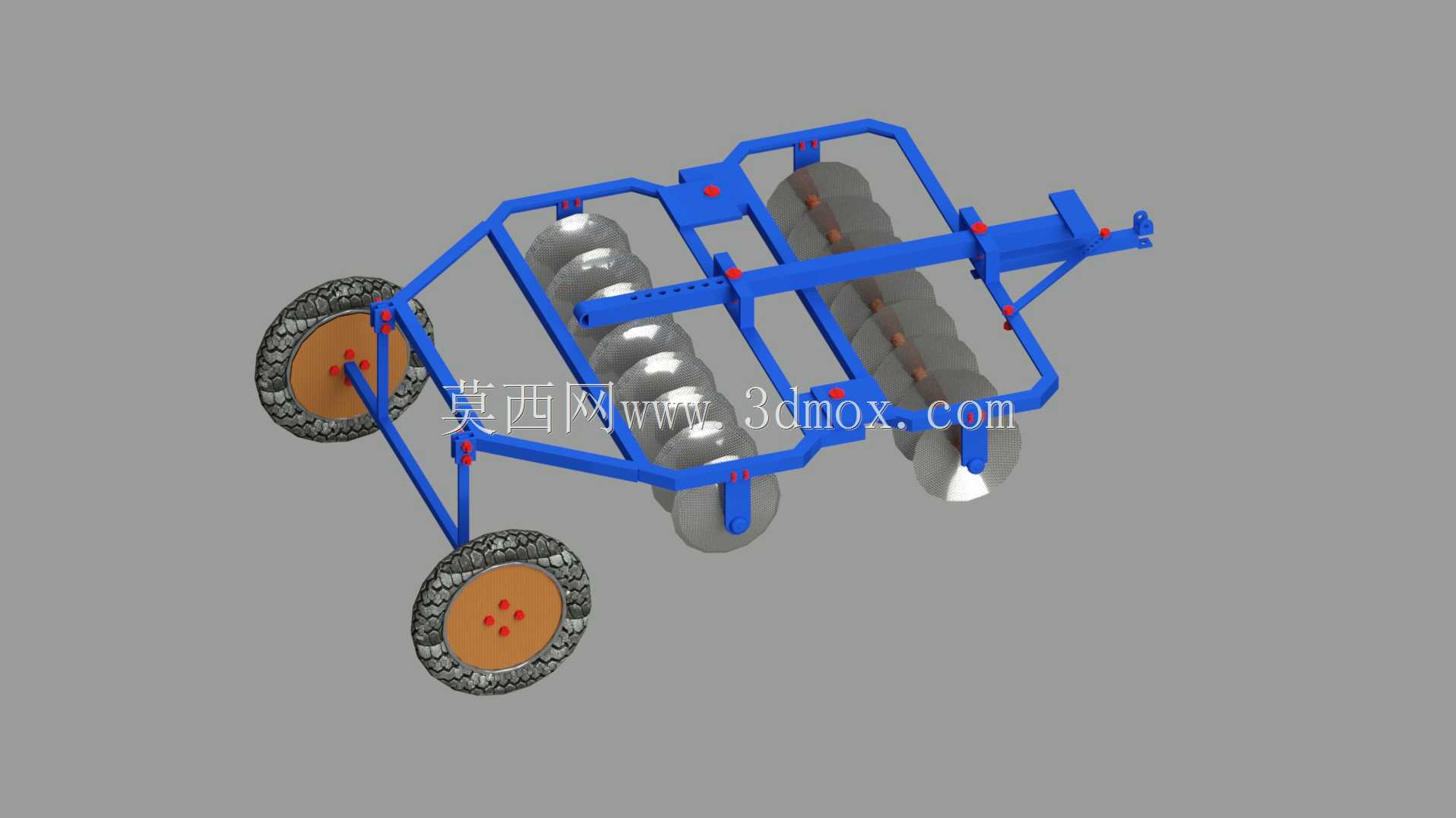

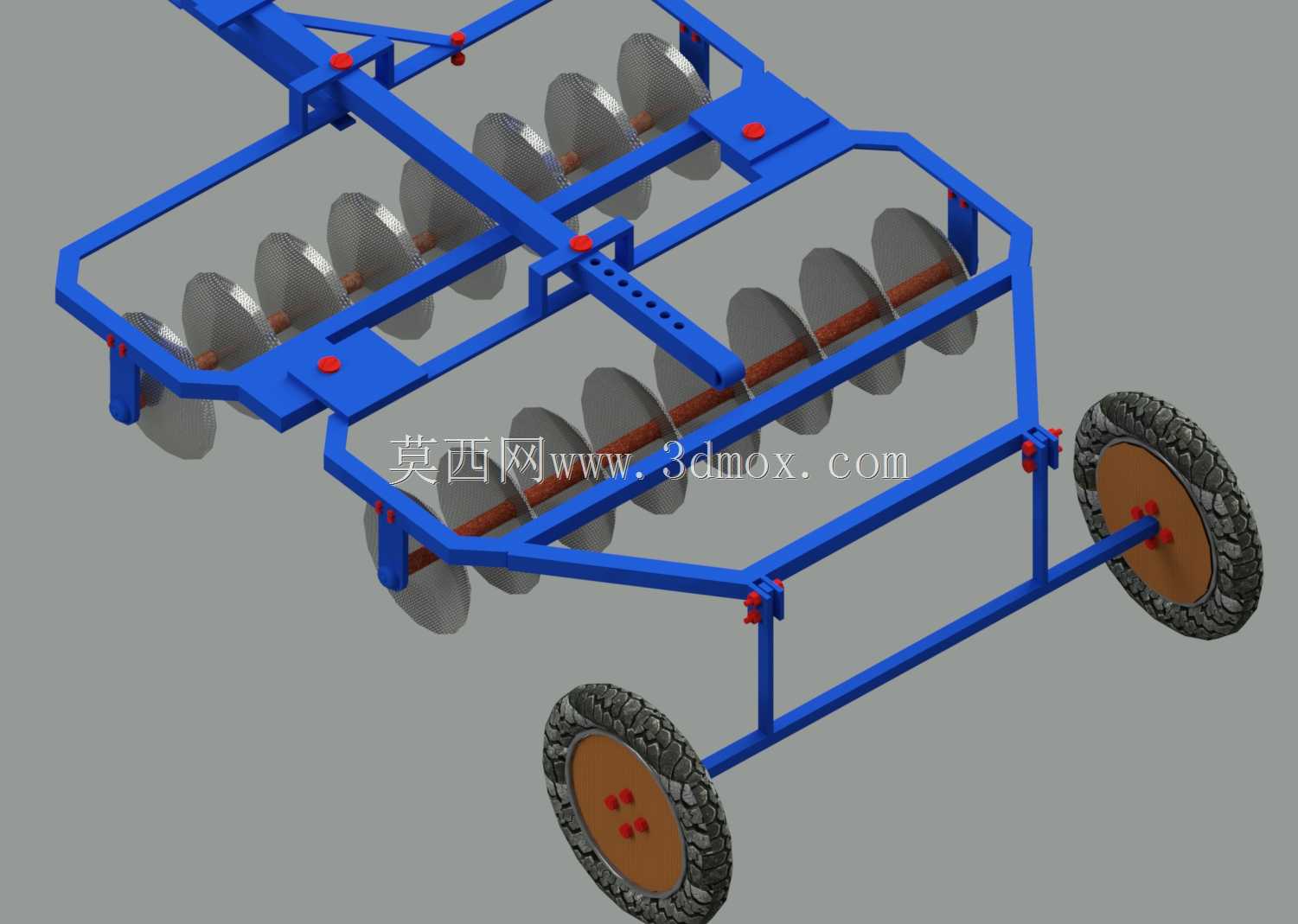

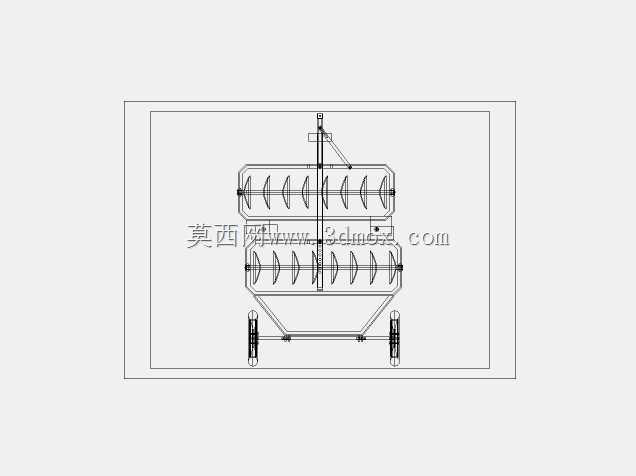

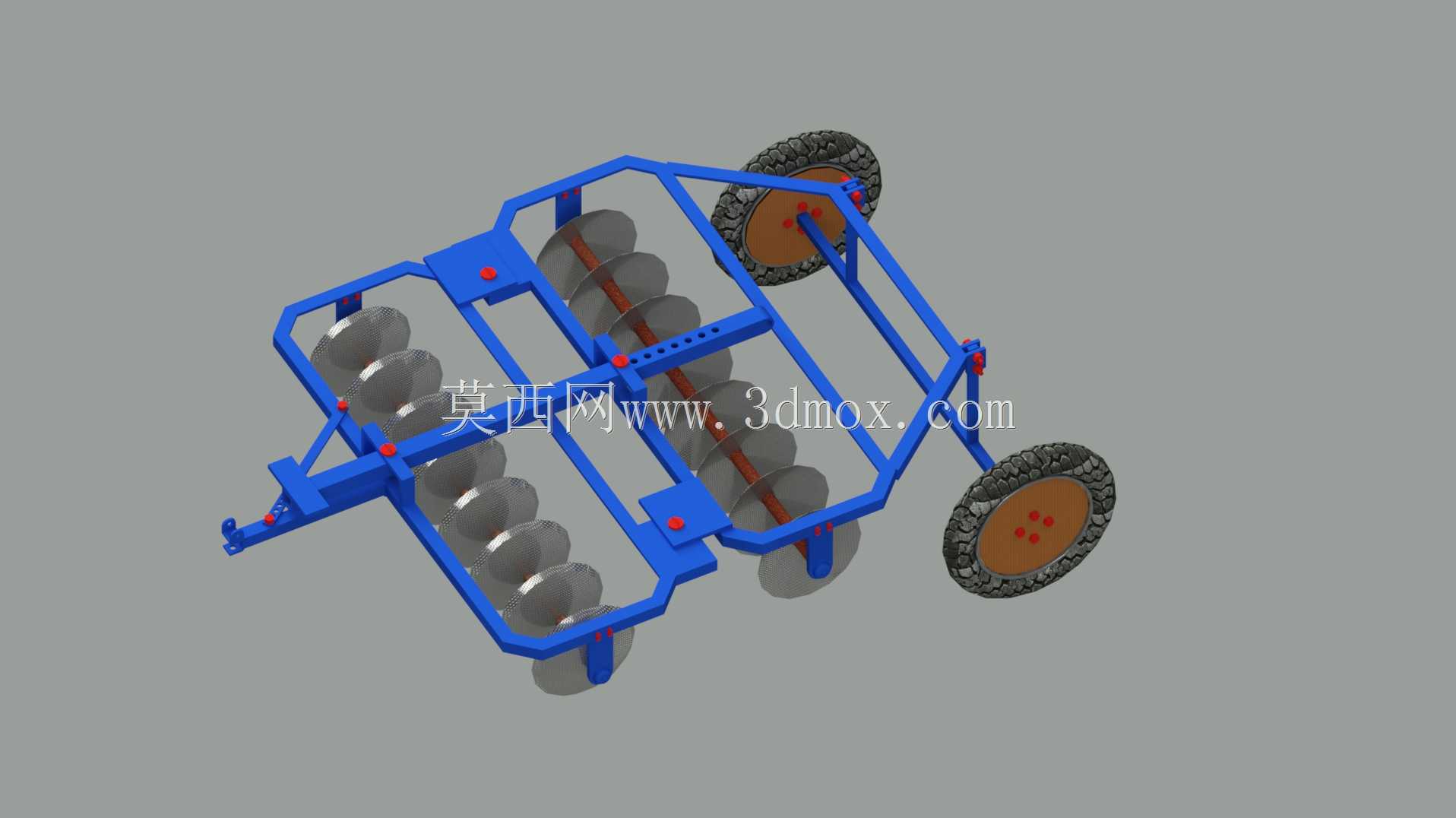

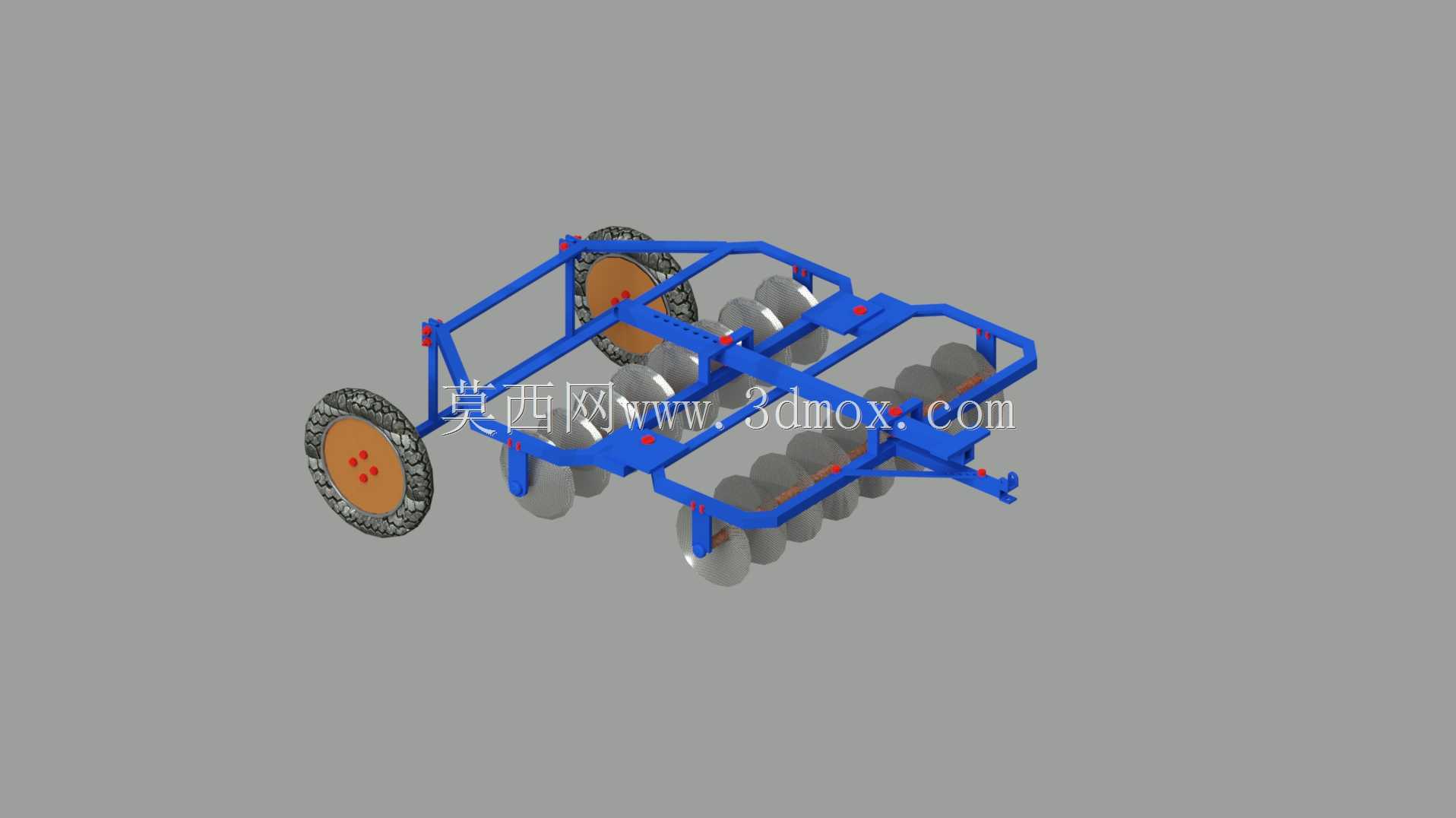

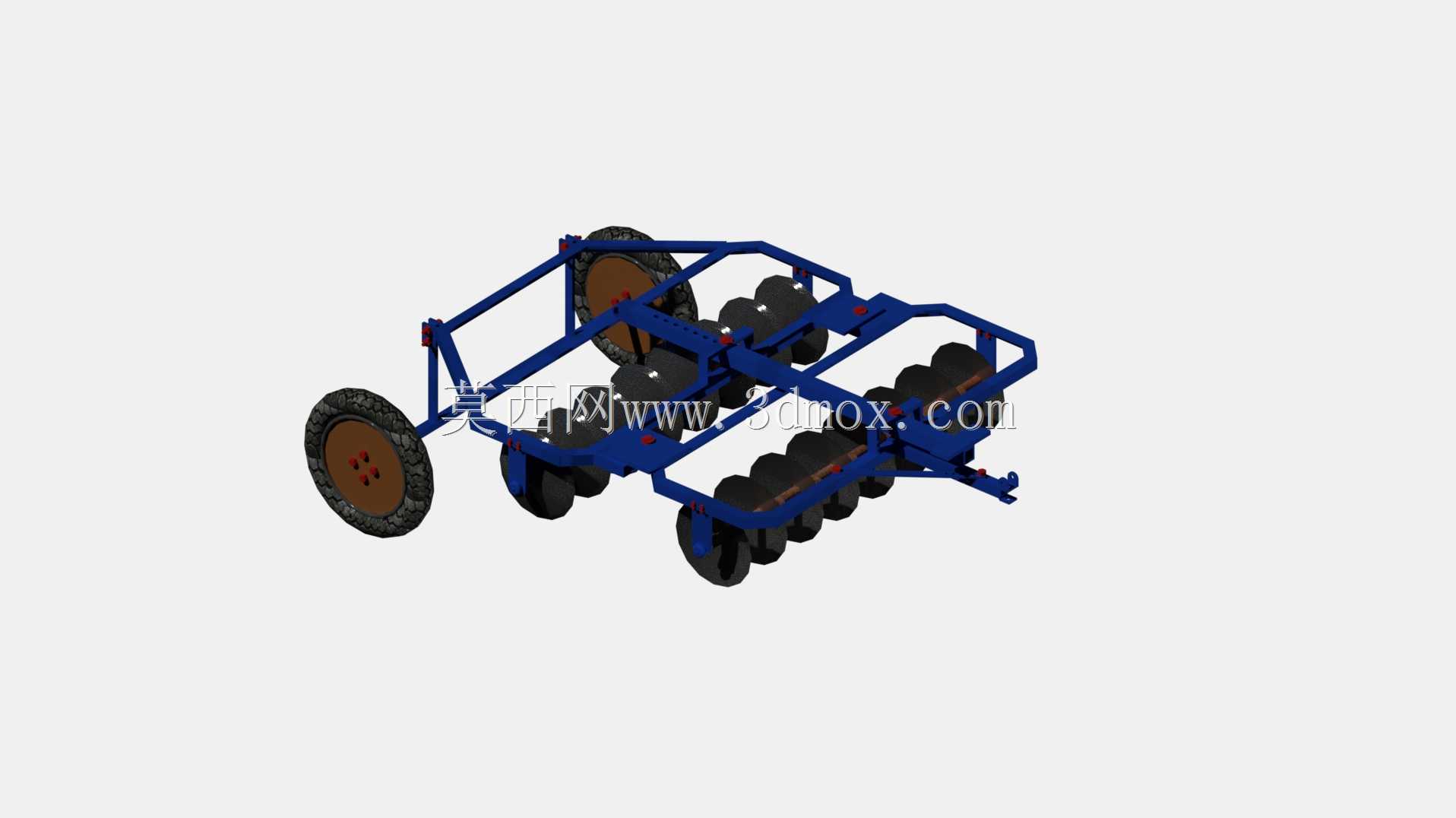

这款圆盘耙作为旱作农业区配套动力机械使用的表土耕作机具，主要适配中等功率轮式拖拉机后悬挂挂接，在东北黑土区、华北黄淮海平原的旱地耕作体系里应用十分广泛，承担播前碎土、收后浅耕灭茬、果园行间松土除草这类常规作业任务，相比传统钉齿耙，它对粘重土壤的切碎能力更强，遇到作物残茬覆盖的地块也不容易出现壅堵问题。从结构设计逻辑来看，整个机架采用矩形钢管焊接成型的框架式结构，主梁沿作业行进方向布置，多组耙片通过独立的轴承座安装在横向布置的耙轴上，前后两列耙片采用交错偏角布置，作业时每个耙片都能独立切出完整的土条，不会出现漏耙的空白区域。行走轮设置在机架尾部，通过可调式连杆机构和机架连接，作业状态下行走轮抬升离开地面，耙片依靠自身重量和机架配重切入土壤，运输状态下通过调节机构降下行走轮，将整个耙架抬升至运输高度，满足乡间道路转移的离地间隙要求。耙片采用球面圆盘结构，边缘磨出切削刃口，作业时在牵引力作用下一边滚动一边切入土壤，将切开的土垡沿球面抬升后抛落，过程中完成土块破碎、残茬切断和土壤表层整平的动作，相比铧式犁的全层翻耕，圆盘耙的作业深度更浅，一般控制在10到18厘米之间，不会将深层生土翻到表层，更适合播前的表土整理作业。机架上预留的多组调节孔位，可以根据作业需求调整耙组的偏角角度，偏角越大耙片切入土壤的深度越深，碎土效果也越强，偏角调小的时候更适合浅耙灭茬或者轻质土壤的作业场景。安装边界方面，三点悬挂挂接点的尺寸完全匹配对应马力段拖拉机的后悬挂标准，挂接后整机横向宽度控制在2.5米以内，适配多数地区的乡村道路通行宽度要求，耙片之间的横向间距设置为23厘米，既能保证相邻耙片的作业范围有足够重叠，避免漏耙，也不会因为间距过小造成土块堵塞耙组间隙。整个机架的焊接位置都做了加强筋处理，因为田间作业时遇到石块、树根这类障碍物的概率很高，框架结构的抗冲击性能直接决定整机的使用寿命，耙轴两端的轴承座采用密封式结构，防止田间的泥土、沙尘进入轴承内部造成磨损，日常作业只需要按周期加注润滑脂即可完成维护。
