带切割剖面的多通路流体阀体内腔结构

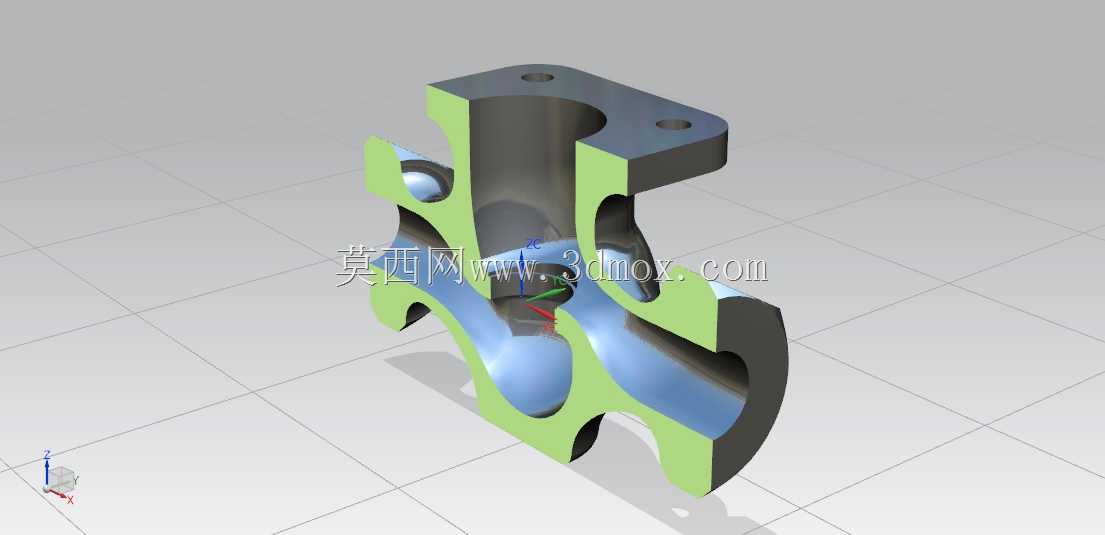

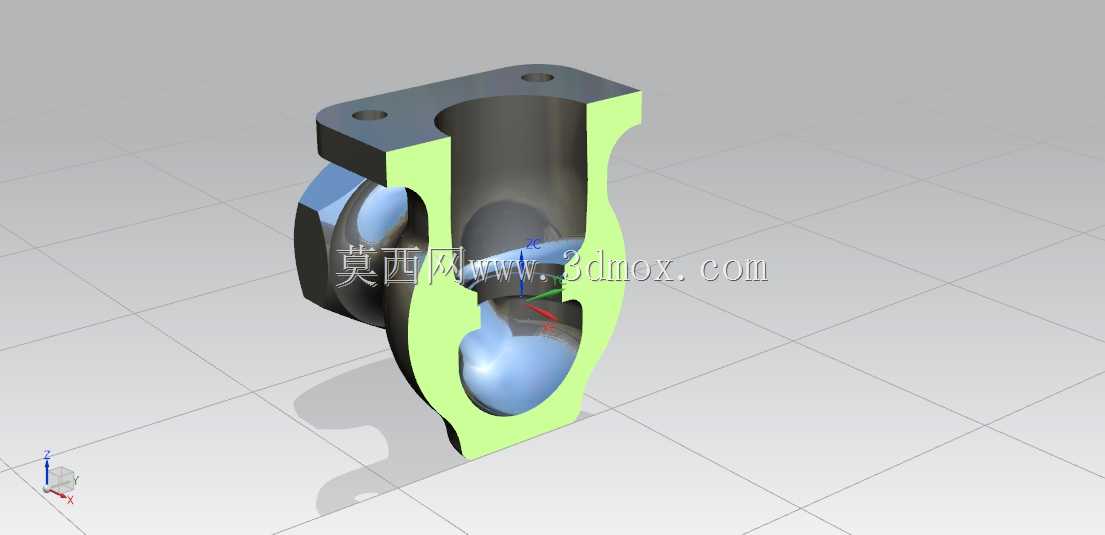

该阀体结构采用剖面展示形式，直观呈现内部多通路流道的走向与腔体衔接形态，这类结构多用于流体输送系统中的介质换向、汇流或分流工况，常见于化工流体管网、液压动力单元、给排水管路系统中，承担介质流向切换、多支路流体汇合分配的核心功能。从结构设计来看，顶部带两个安装孔的法兰面为阀体的主安装定位面，安装时通过螺栓穿过孔位与对应管路法兰或设备接口锁紧，安装面的平面度公差需控制在合理范围，避免密封失效引发介质泄漏。阀体内部流道采用平滑圆弧过渡设计，没有直角突变结构，能够有效降低介质流经时的局部阻力损失，减少湍流产生，降低流道冲蚀风险，延长阀体使用寿命。不同通路口径的流道在腔体内部交汇，交汇区域的壁厚经过针对性加厚处理，抵消介质压力波动带来的应力集中，避免长期承压工况下出现腔体开裂问题。从外形边界来看，阀体整体轮廓适配常规管路安装空间，侧面的弧形外壁既满足内部流道的成型需求，也兼顾了铸件生产的工艺性，避免出现壁厚不均导致的铸造缺陷。剖面展示的切割面清晰呈现了外壁与流道之间的壁厚分布，不同区域的壁厚根据承压需求做差异化设计，高压侧壁厚大于低压侧，在保证结构强度的前提下尽可能控制整体重量，降低材料成本。这类阀体在实际选型应用中，需要匹配对应管路的通径、工作压力等级以及介质特性，安装时需保证各连接端面的密封件安装到位，避免偏载导致密封失效。建模过程中需重点关注流道的平滑度、各安装面的位置公差、壁厚的均匀性，同时要考虑铸造拔模斜度、加工余量的预留，确保模型能够直接对接后续的铸造工艺与机加工工序，减少生产环节的设计变更。
