园林灌溉用软管阀喷嘴结构设计

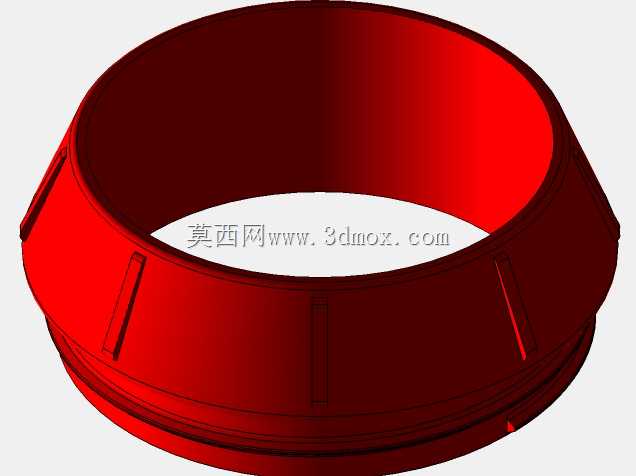

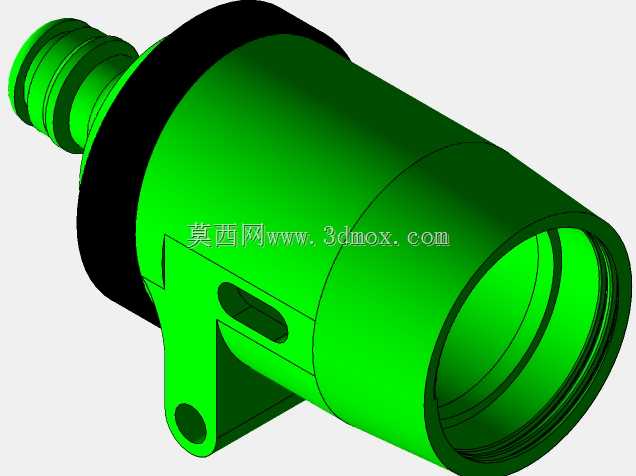

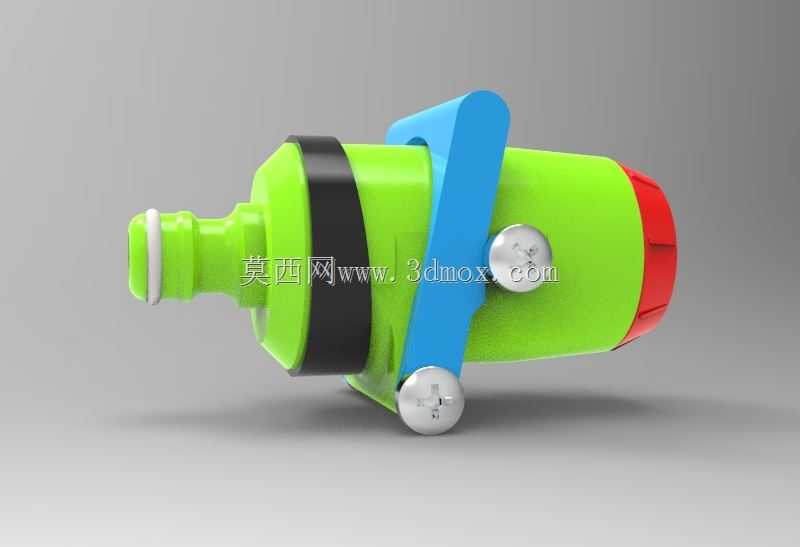

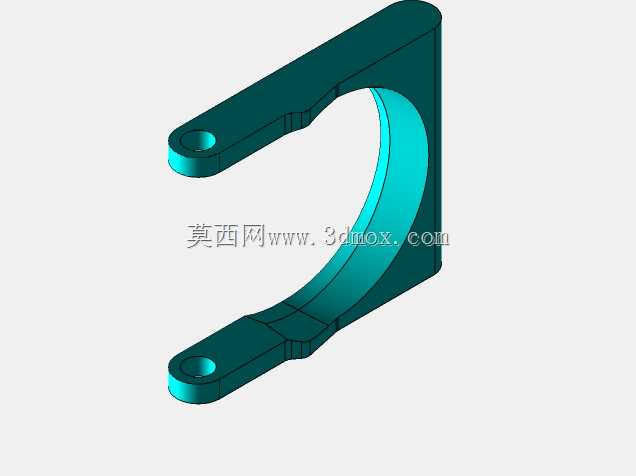

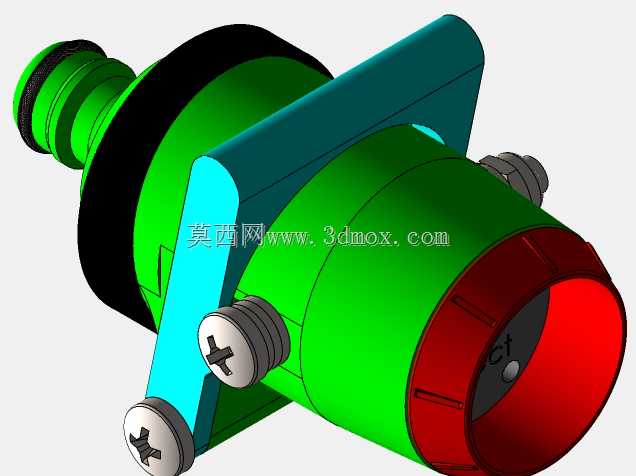

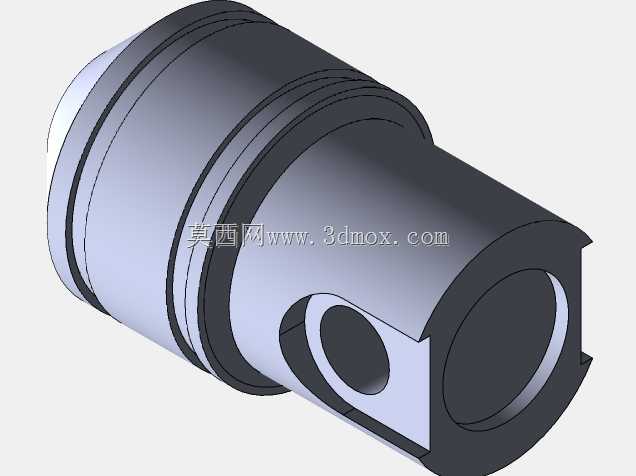

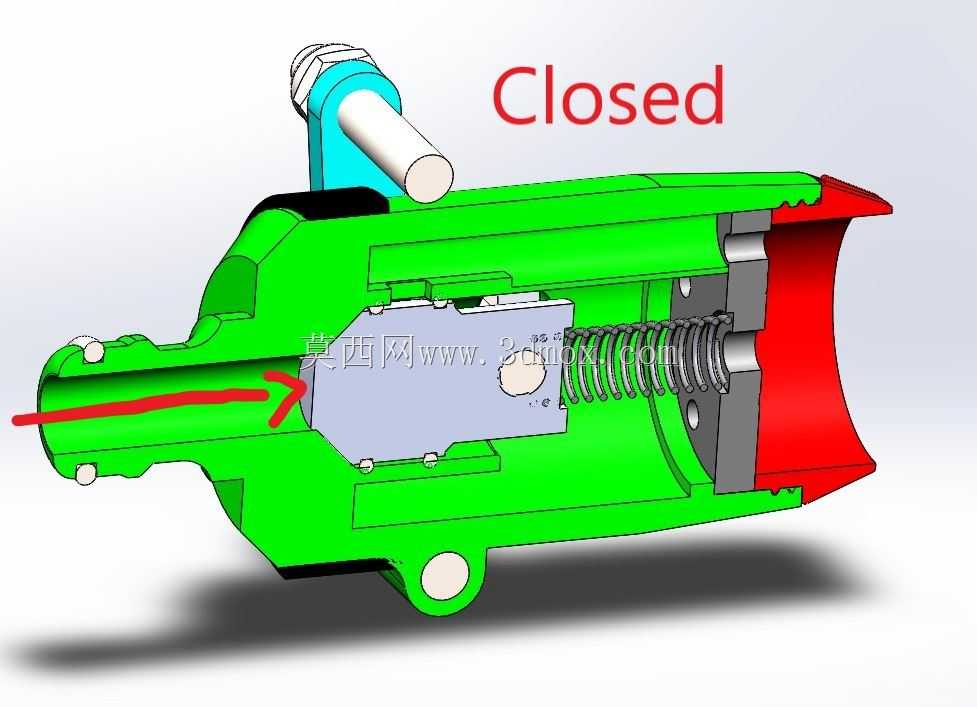

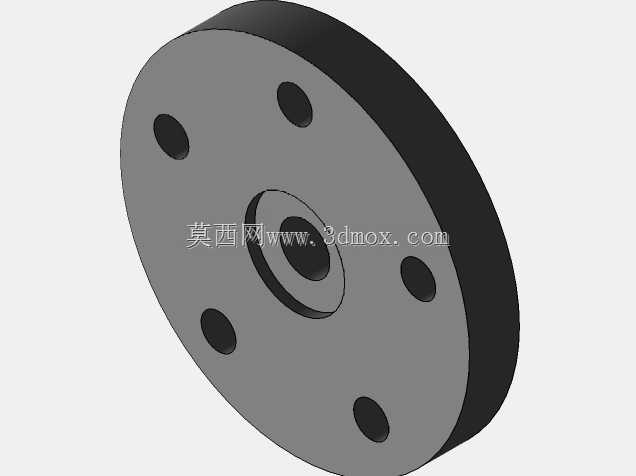

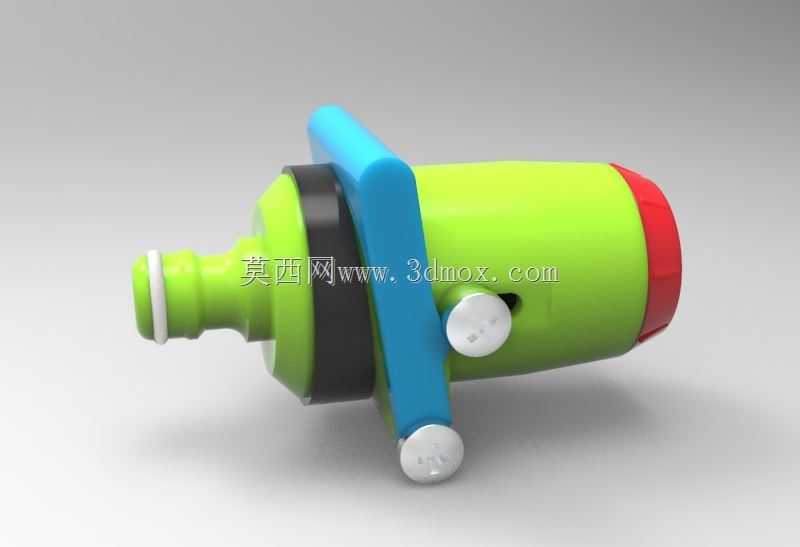

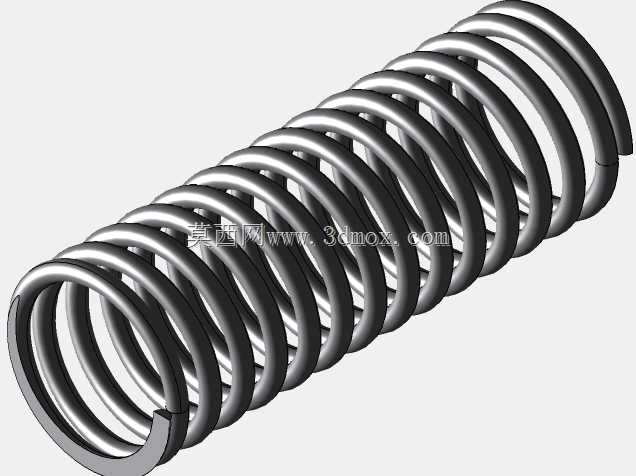

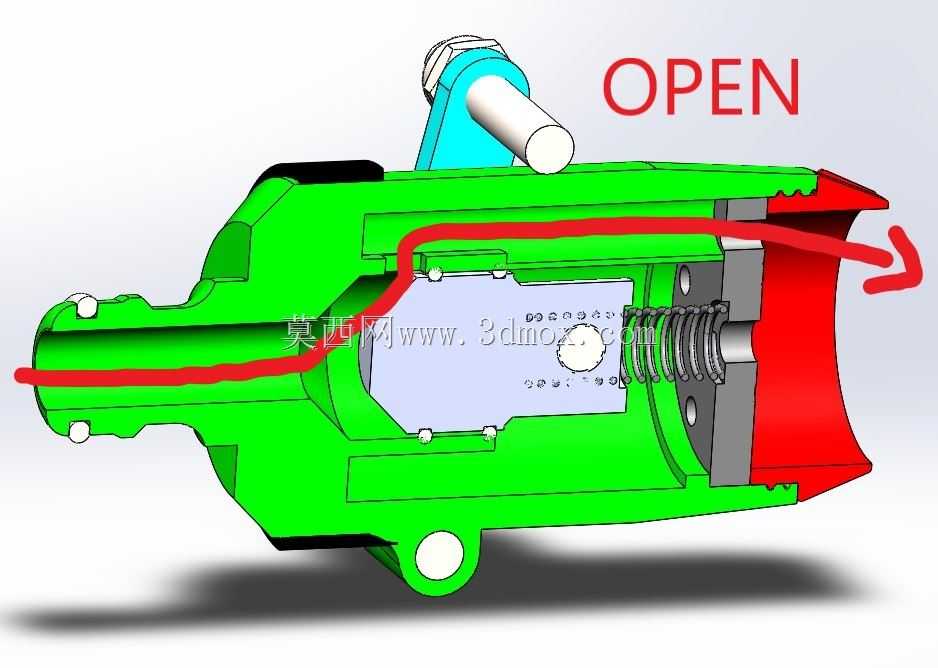

这款软管阀喷嘴主要面向民用园林灌溉、家用洗车供水、小型农用喷淋管路的终端控水场景，替代传统需要额外加装阀门的管路接头方案，将通断控制与出水接驳功能集成在单一构件上，减少管路接驳点的渗漏风险。从实际使用场景出发，该构件的进水端采用阶梯式倒刺结构，适配常规内径的PVC输水软管，安装时无需额外卡箍即可通过软管自身弹性抱紧接头外壁，倒刺的环形凸起高度控制在1.2mm，既保证足够的拉拔阻力，又不会割伤软管内壁造成长期使用后的开裂隐患。阀体中部的拨杆式开关采用偏心凸轮结构，扳动蓝色拨杆即可驱动内部活塞实现水路通断，拨杆的操作力矩经过适配设计，单手带防滑手套即可完成操作，不会出现冬季低温下扳动费力的问题。出水端的红色端盖预留了标准喷嘴接驳螺纹，可直接换装不同雾化角度的喷淋头、直射水柱喷头，满足不同场景的出水需求。设计阶段充分考虑了户外使用的耐候性，阀体主体采用玻纤增强PP材质，密封件选用耐老化丁腈橡胶，金属紧固件采用304不锈钢，可在-10℃到60℃的环境温度下长期工作，不会出现夏季暴晒变形、冬季冻裂的问题。外形尺寸方面，整体长度控制在78mm，最大外径42mm，拨杆扳动到最大开启角度时的外伸尺寸为52mm，安装后不会因为突出尺寸过大造成管路布设时的磕碰，相邻管路并排布设时间距可控制在60mm以内，有效节省布设空间。内部流道采用圆弧过渡设计，没有直角拐角，通水时的流阻比常规直角阀降低30%左右，相同供水压力下的出水流量更大，活塞密封面采用平面贴合结构，关闭状态下的密封压力可达0.8MPa，满足常规市政供水压力下的零渗漏要求。拨杆与阀体的连接轴处设置了双重防尘密封圈，避免户外使用时泥沙进入转轴缝隙造成的操作卡滞，整体结构没有易损小零件，日常使用无需额外维护，出现密封件老化时仅需拆开端盖即可更换密封件，无需整体更换构件，降低长期使用成本。
