盆景钢丝分线器带六线轴支架结构

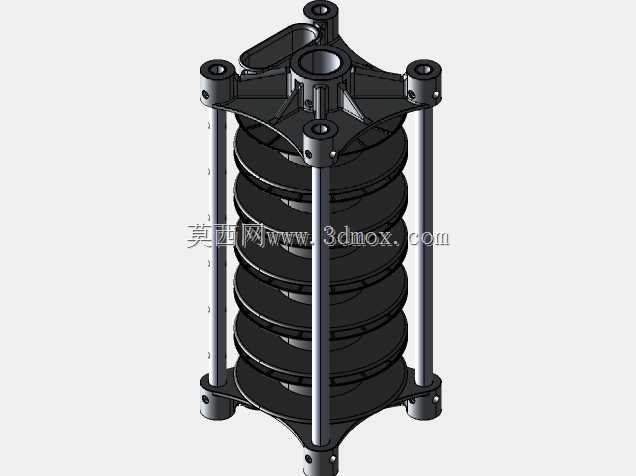

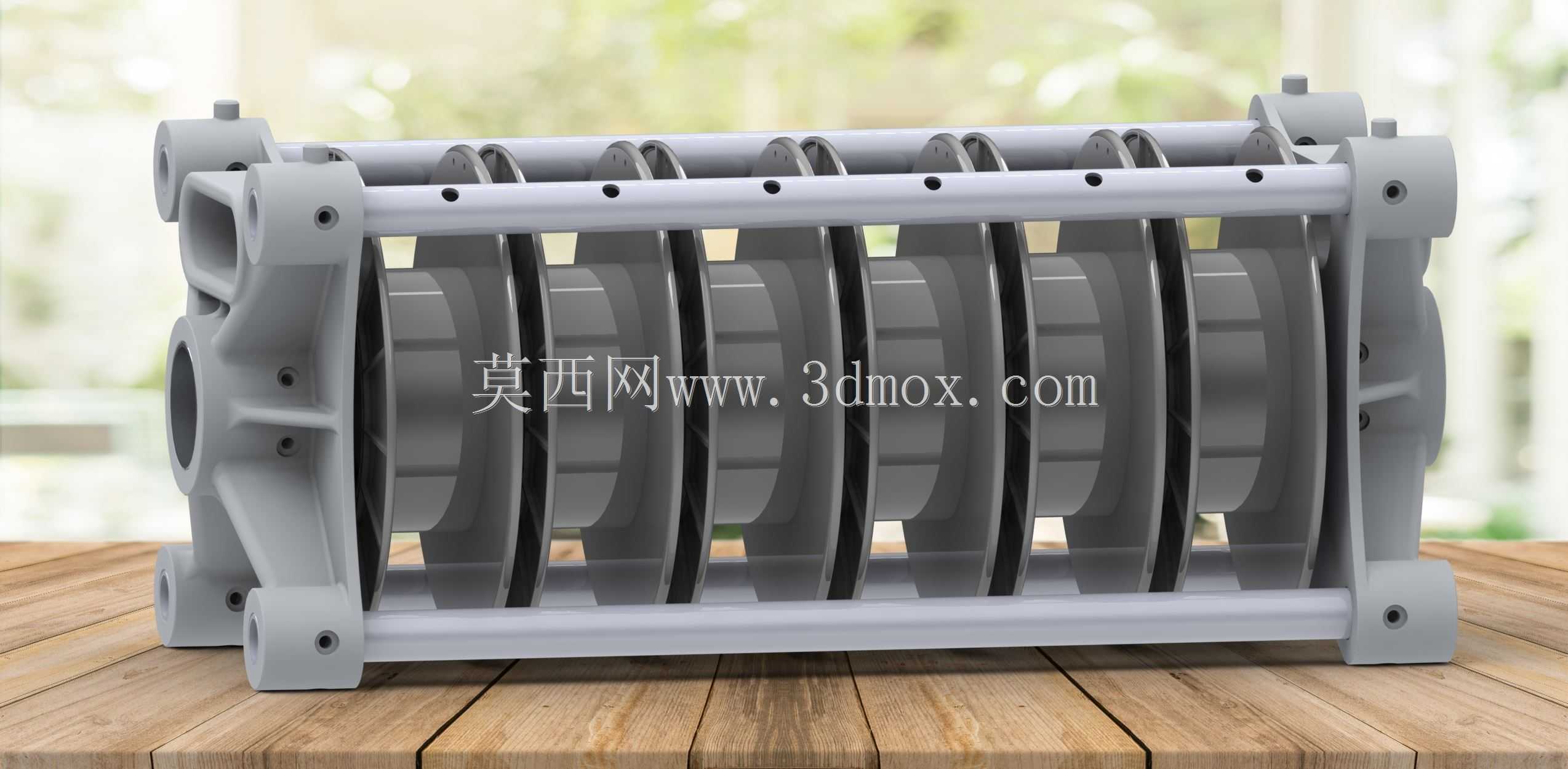

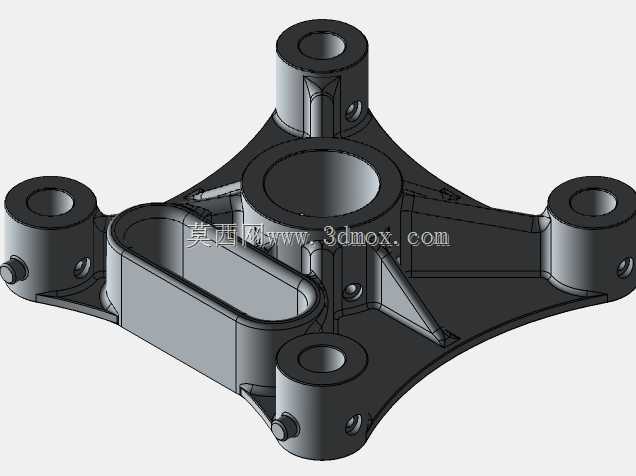

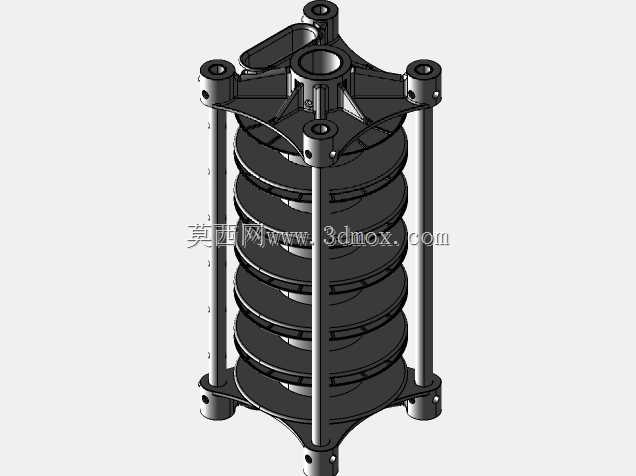

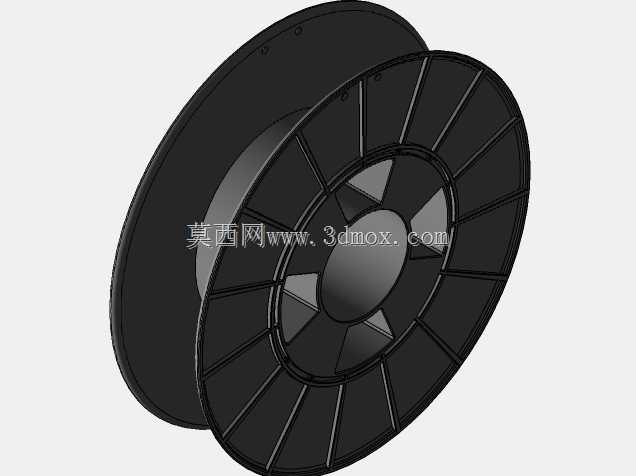

在盆景造型加工、细金属线材规整排布的作业场景中，这类多槽位分线构件主要承担多股钢丝的同步导向、间距恒定约束功能，避免线材在牵引输送过程中出现缠绕、错位、相互剐蹭磨损的问题，适配0.1mm-1mm直径的镀锌钢丝、退火铁丝等柔性金属线材的走线路径规划。从结构设计逻辑来看，整体采用框架式对称布局，两侧的立式支撑座通过上下两根平行的横向拉杆完成刚性连接，支撑座上预留的沉头安装孔可直接通过内六角螺栓固定在设备安装台面或者线材放线架的基准面上，安装时需要保证两侧支撑座的同轴度公差控制在0.05mm以内，避免后续线轴转动出现卡滞。中间排布的六个独立带挡边线轴，每个线轴的轮槽宽度根据常用钢丝直径做了适配设计，轮槽边缘做了R0.3的圆角钝化处理，防止钢丝在走料过程中被锐边割伤出现断丝隐患；线轴与中心穿轴之间预留了合理的转动间隙，穿轴两端通过支撑座上的定位孔完成轴向固定，不需要额外加装轴承即可实现低阻尼转动，兼顾了制造成本与使用顺滑度。安装边界方面，整体构件的横向总宽度适配常规桌面级线材加工设备的安装工位，纵向高度不会遮挡操作人员的走线观察视线，底部支撑脚的安装孔位间距符合通用小型工装的安装孔距标准，不需要对现有设备台面做额外打孔改造即可完成装配。实际使用过程中，每一个线轴对应单根钢丝的走线路径，六组线轴可同时完成六股钢丝的独立导向，在盆景造型用绑丝批量裁切、钢丝网编织前置分线、细金属线材复卷分排等工序中，能够稳定保持各股线材的间距一致，减少人工梳理线材的工作量，降低线材缠绕导致的生产中断概率。设计时特意将框架的横向拉杆设置在线轴的上下两侧，既不会干涉线轴的转动空间，也能对整体框架的抗扭刚度做补强，即使在多股钢丝同时牵引产生侧向拉力的情况下，框架也不会出现明显的形变，保证各线轴的位置度长期稳定。支撑座上的减重孔设计在不降低结构强度的前提下减少了整体构件的重量，同时也方便操作人员搬移、调整安装位置，线轴的挡边高度经过反复校核，既能够防止钢丝从轮槽中脱出，也不会因为挡边过高导致钢丝穿入轮槽时操作不便。
