拉巴曼恩D2356HM6发动机配套安装托架

这款托架是为拉巴曼恩D2356 HM6发动机配套设计的安装承载构件，主要适配CLAAS支配套106机型的装配需求，在农用作业机械、小型动力机组的动力系统布局中承担核心承载定位作用。从实际应用场景来看，这类托架多应用于收获机械、农用动力站等设备的动力舱内，需要在设备行进、作业产生持续振动的工况下，为发动机提供稳定的支撑约束，避免动力总成出现位移、共振开裂等问题。

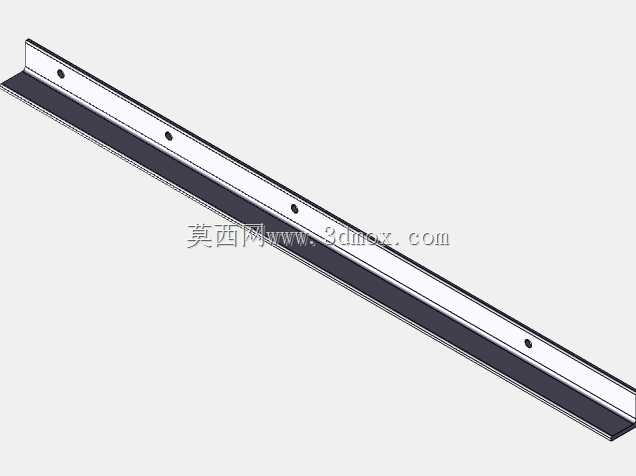

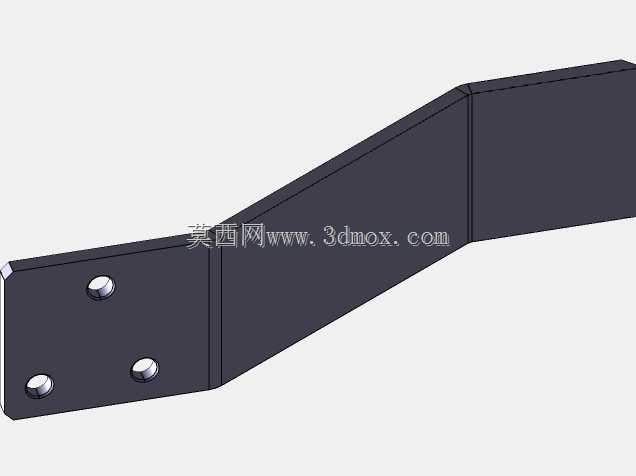

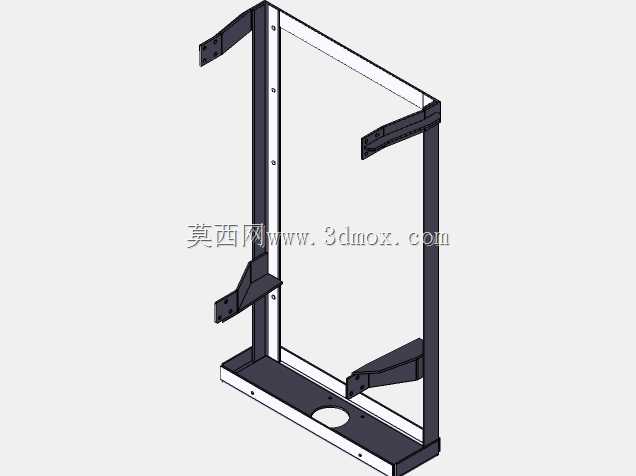

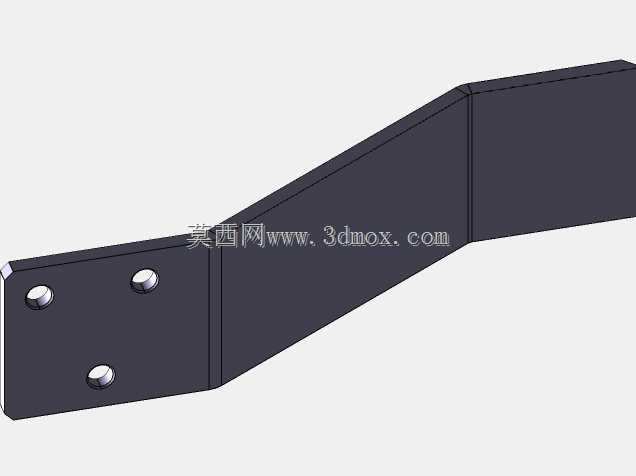

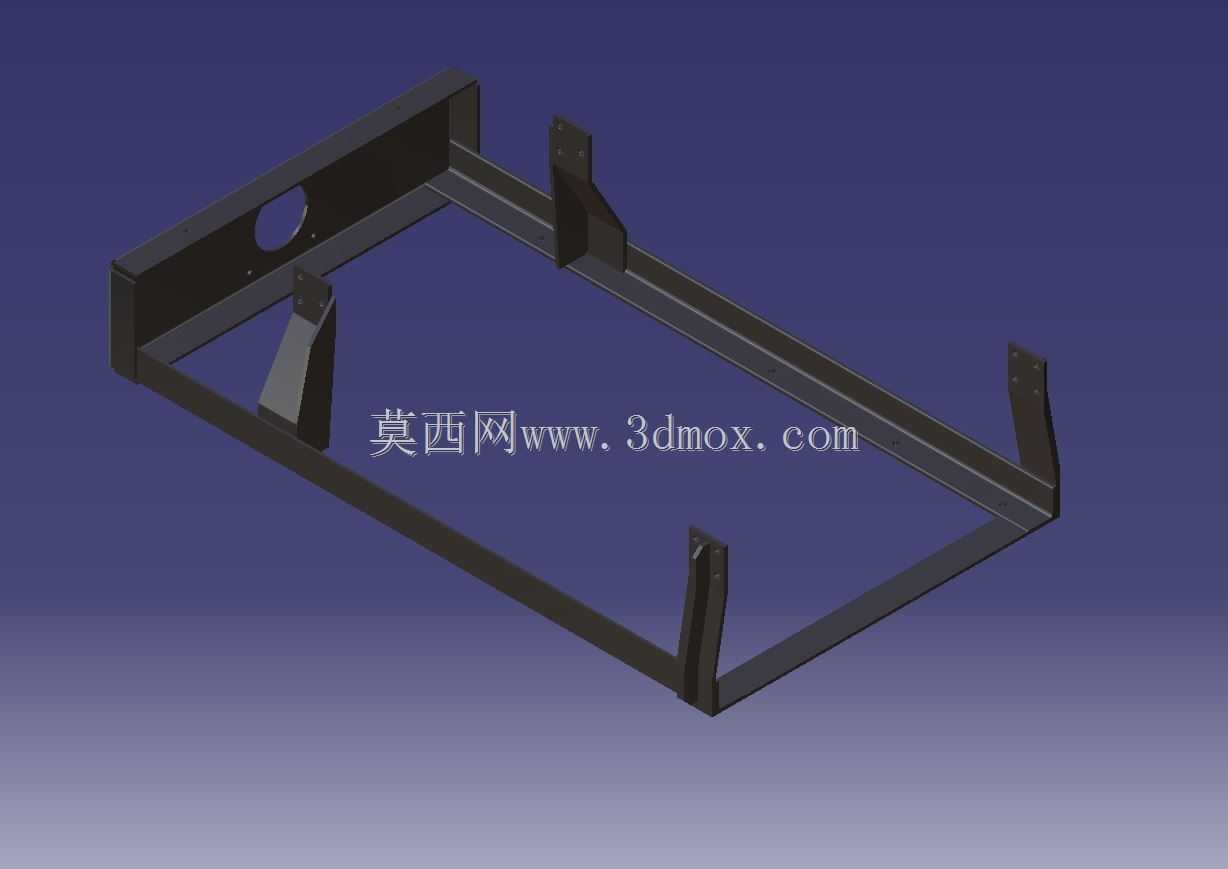

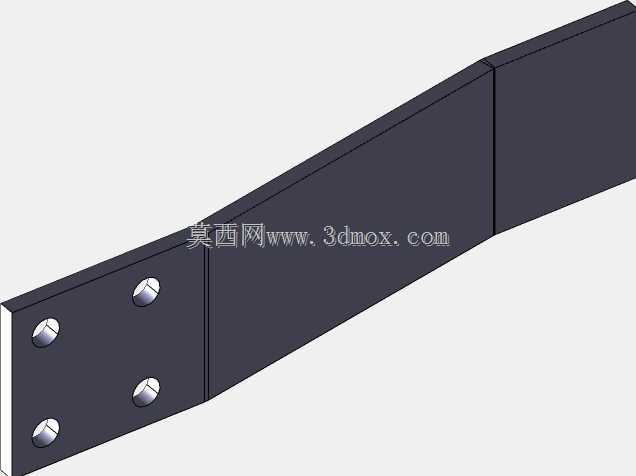

设计过程中首先明确了安装边界约束：整体采用框型焊接结构，主体为矩形承载框架，框架长边对应发动机曲轴轴向布置，短边匹配发动机缸体两端的安装点位，框架内侧预留了发动机油底壳的下沉避让空间，避免动力运行过程中油底壳与托架产生硬接触。框架上分布的六处带加强筋的支耳，分别对应发动机缸体、变速箱连接端的固定孔位，每处支耳都做了折弯加三角筋补强处理，筋板与支耳、主框架采用满焊工艺，能有效分散发动机运行时产生的交变载荷，避免支耳根部应力集中出现断裂。

框架一侧的立板上开设了圆形过孔，用于发动机侧置管路、线束的穿设固定，减少管线与机架的磨损风险。所有安装孔位的位置度公差控制在0.2mm以内，保证发动机装配时能与后续传动部件精准对中，避免因安装偏差导致的传动系异响、轴封磨损问题。托架的安装底面设置了共面的安装基准面，用于与设备底盘的大梁固定，基准面的平面度公差控制在0.15mm/m，保证装配后托架不会出现翘曲，避免额外的装配应力传导至发动机缸体。

从功能特性来看，这款托架除了基础的承载固定作用，还通过结构设计实现了一定的振动隔离辅助作用，支耳的安装面预留了减震垫的安装厚度空间，装配时可在发动机与支耳之间加装橡胶减震垫，进一步衰减发动机传递至底盘的振动。整体结构没有冗余设计，在保证结构强度的前提下尽可能控制了构件自重，避免增加动力系统的额外负载，框架的型材选型经过载荷校核，能承受发动机自重加1.5倍动载荷的冲击，满足农用设备复杂作业工况的使用要求。
