天圆地方变径吸尘连接风道结构

该构件属于通风除尘系统的末端过渡连接件，主要应用在工业除尘设备、中央吸尘系统、车间焊烟收集装置的管路对接场景，用来解决圆形吸尘管道与方形设备吸风口的截面不匹配问题，避免管路对接时出现截面突变造成的风阻陡增、紊流漏风等问题。从实际使用场景来看，这类构件常安装在打磨工位吸尘罩、设备集尘仓入口、商用清洁设备的尘筒对接位置，承接上游吸风口的含尘气流，平顺导入下游圆形除尘管道，减少气流在变径段的涡流损耗，提升吸尘系统的集尘效率。

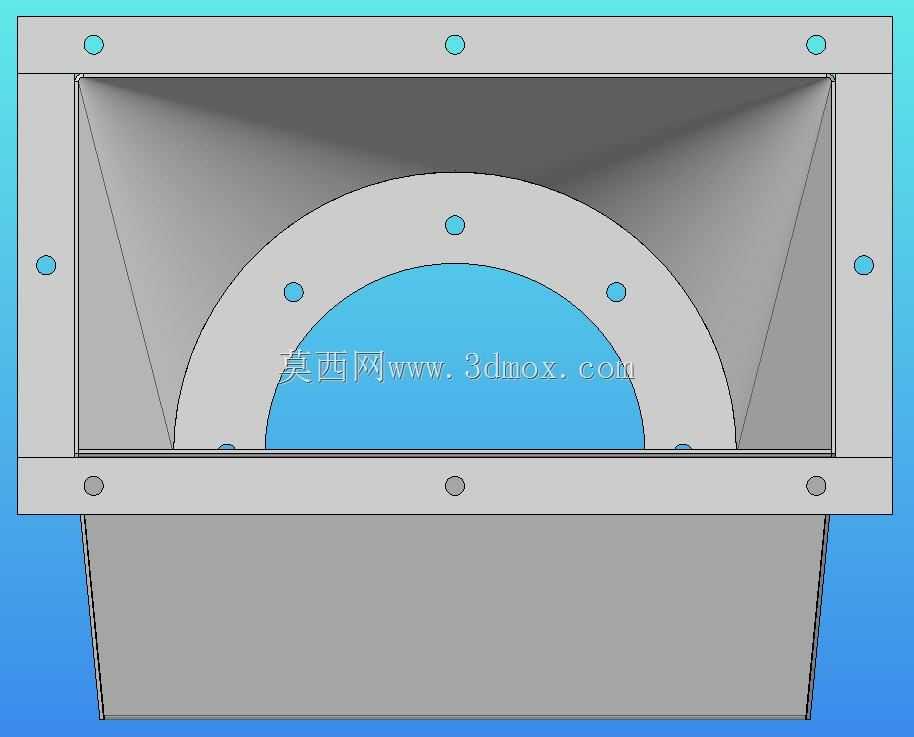

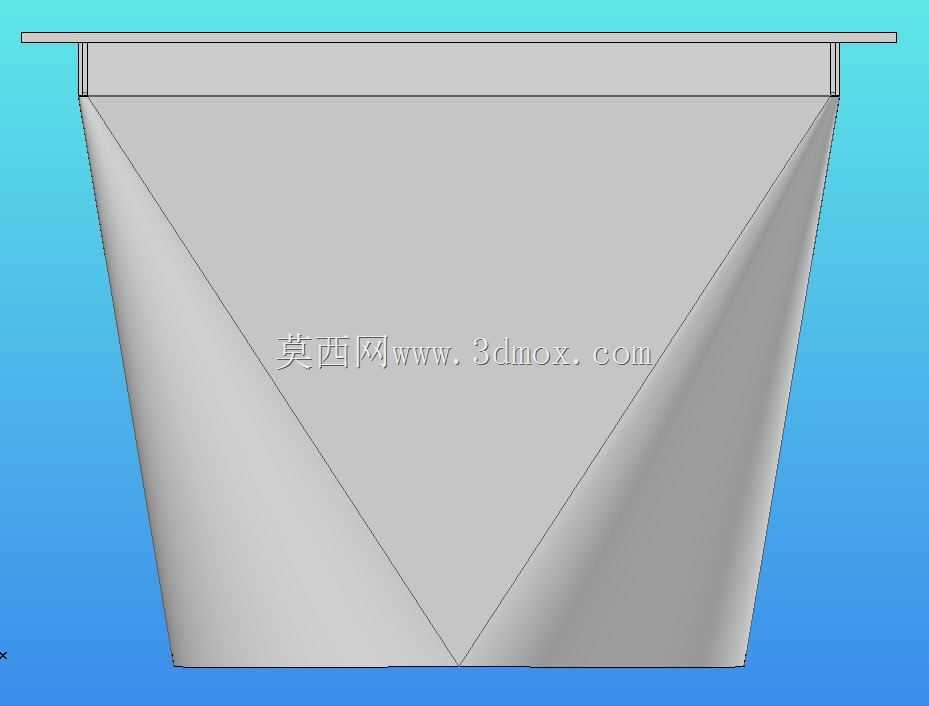

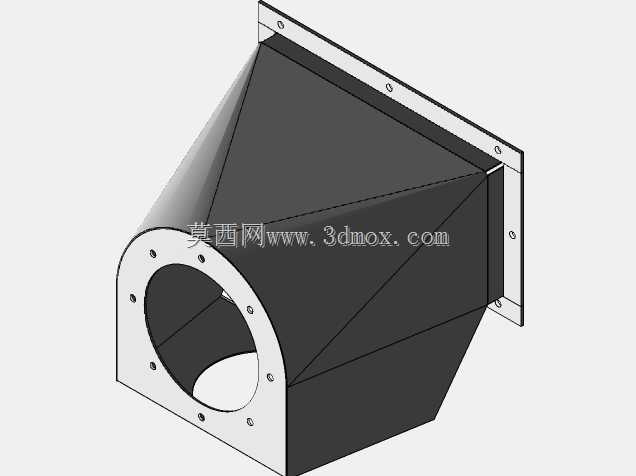

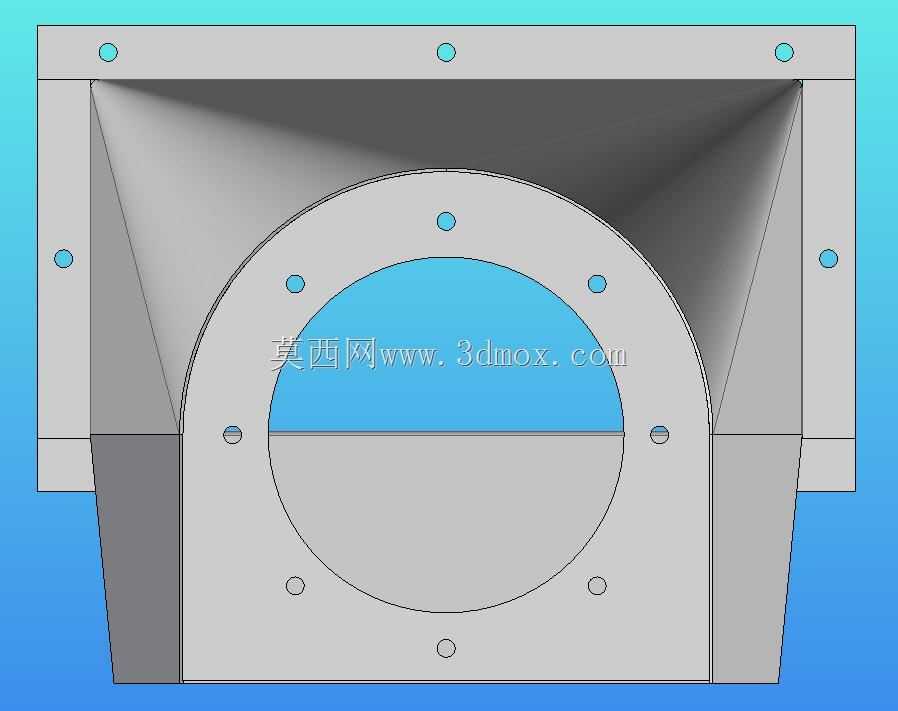

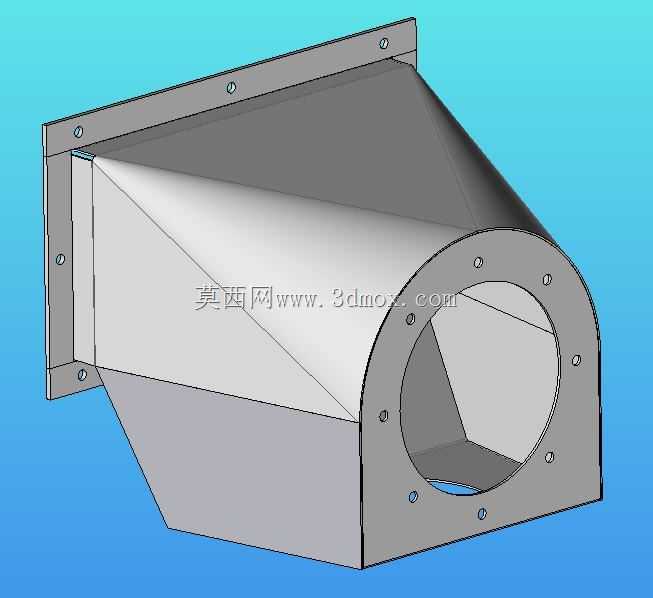

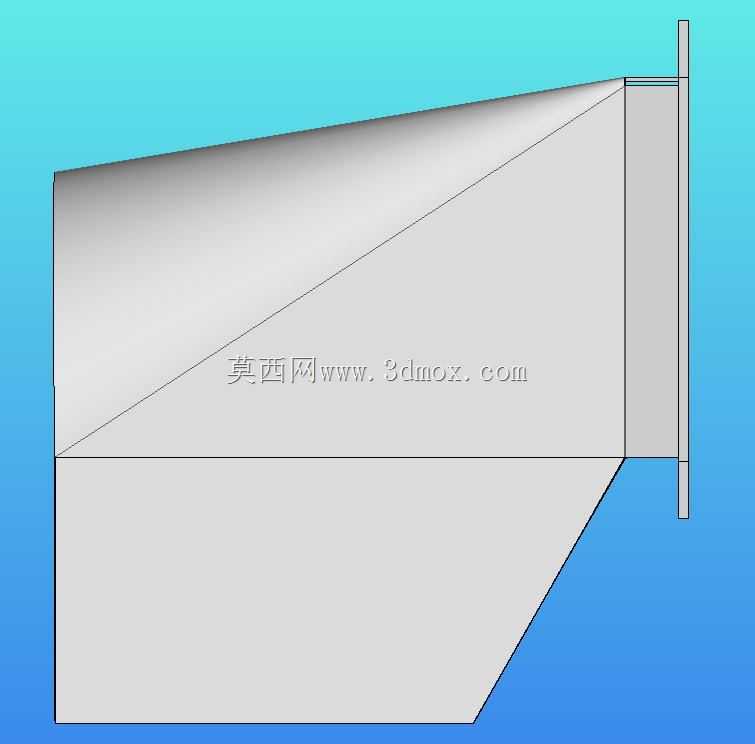

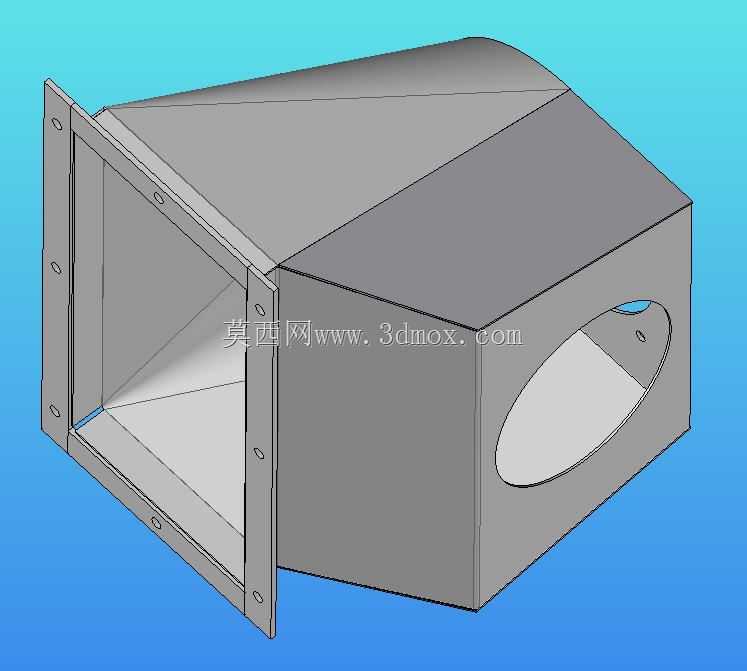

设计上采用天圆地方的经典变径结构，上端为带螺栓孔的圆形法兰边，用来对接圆形管道或者设备的圆形出风口，法兰边上均匀分布的安装孔可适配常规螺栓紧固，保证对接面的密封性；下端为方形法兰底座，可直接固定在方形吸尘口、设备仓体的方形开口位置，底座预留的固定边可通过焊接或者螺栓压紧的方式完成安装固定。主体段采用多块钣金折弯拼接成型，沿周向均分的折边结构将圆形截面平顺过渡到方形截面，过渡段的锥度经过合理控制，既保证气流流动的平顺性，也控制了构件的整体高度，避免占用过多安装空间。

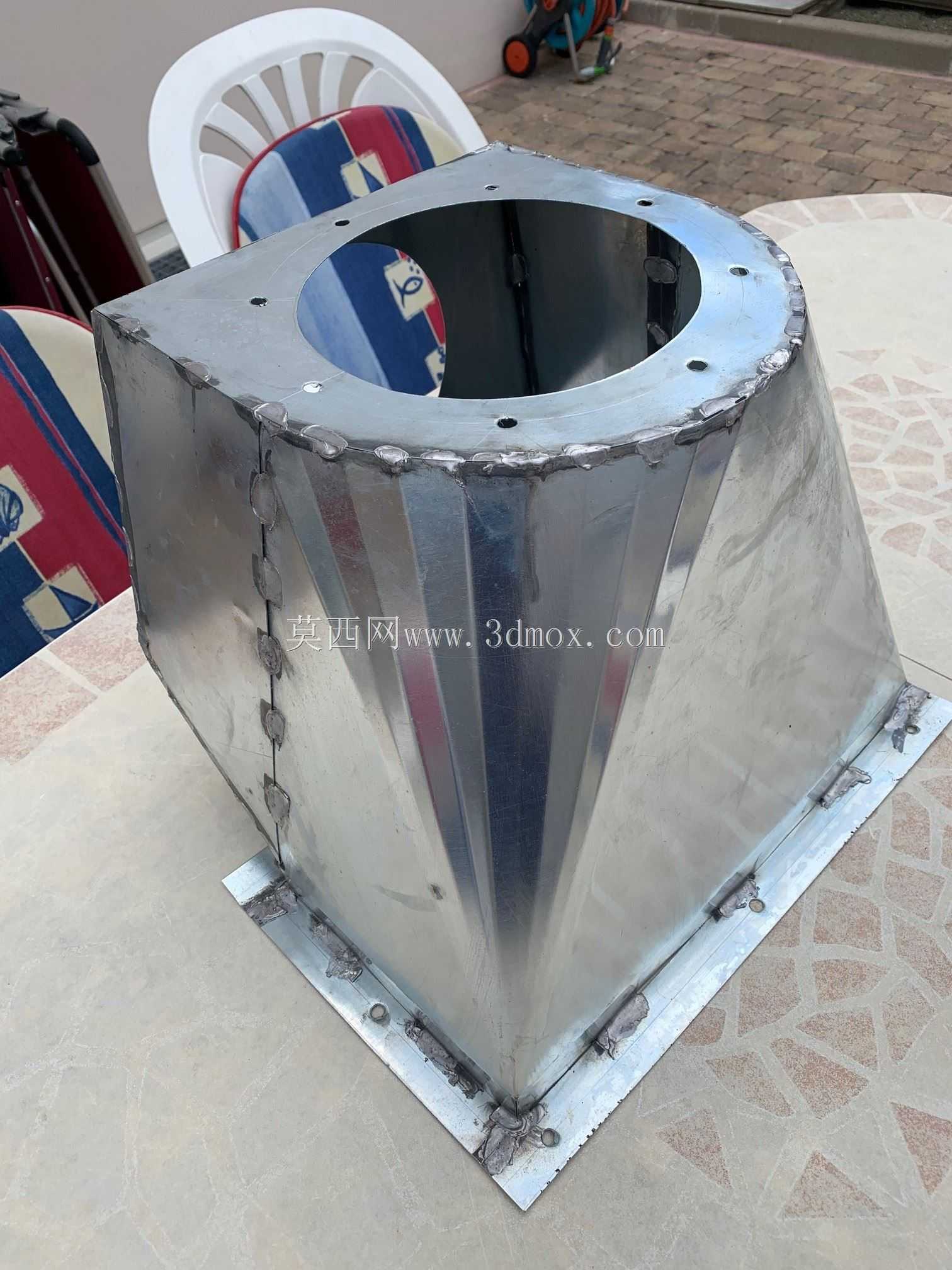

从安装边界来看，上端圆形法兰的孔径匹配常规工业吸尘管道的通用尺寸，下端方形底座的边长适配常见的方形集尘口规格，整体安装时不需要额外裁剪调整，可直接对接两端接口。构件采用薄钣金加工成型，拼接位置采用焊接固定，焊后打磨平整保证内壁光滑，减少积尘挂灰的可能，实际使用中可根据输送介质的特性选择镀锌板、不锈钢板等不同材质，适配不同腐蚀程度、温度的含尘气流输送需求。这类变径构件在通风除尘系统中虽然属于小型配件，但直接影响整个管路的风阻平衡，设计时需要严格控制两端截面的过渡曲率，避免出现局部凹陷或者角度突变，否则会在变径位置形成涡流，不仅增大系统风损，还容易造成粉尘在构件内部沉积，长期使用后堵塞风道，影响吸尘效果。
