比克车用液压减震器结构设计

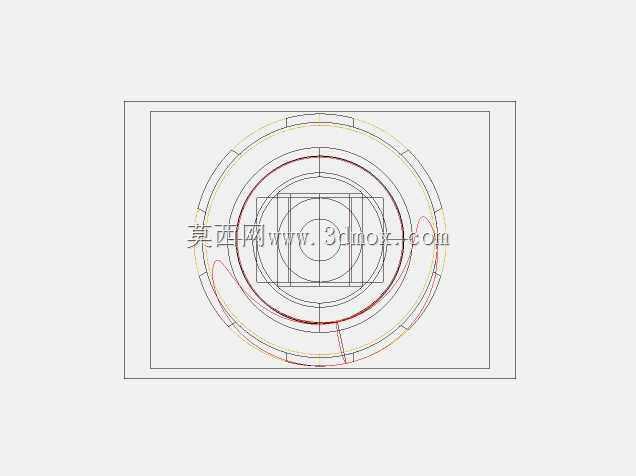

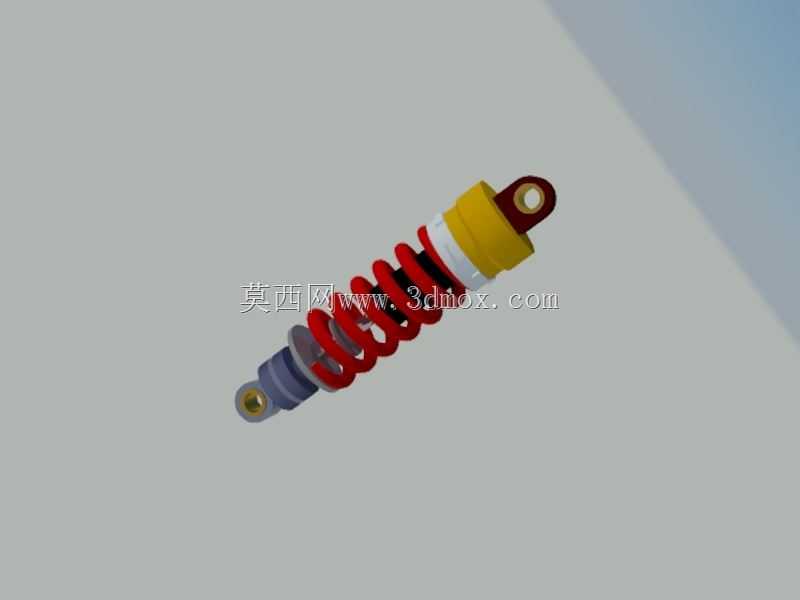

这款减震部件主要适配乘用车辆的悬挂系统，也可拓展用于小型工程机械、非道路代步车辆的行走机构缓冲场景，核心作用是吸收路面颠簸传递的冲击动能，抑制弹簧吸震后往复弹跳带来的二次晃动，提升行驶过程中驾乘人员的体感舒适度，同时保障车轮与地面的有效附着力，避免转向、制动过程中车轮悬空失控的风险。从结构设计逻辑来看，整体采用螺旋弹簧与液压阻尼筒同轴集成的布局，阻尼筒作为核心承载基体，上端设置带衬套的吊环安装位，下端为同轴铰接端，两端铰接结构均预留了橡胶衬套的安装空间，可过滤高频小幅振动，避免金属硬连接带来的异响与应力集中。外部环绕的螺旋弹簧承担主要的垂直载荷支撑，弹簧线径、圈数经过匹配调校，可根据不同整备质量的车型调整刚度参数，弹簧表面做了防锈涂装处理，适配户外复杂行驶环境下的耐腐蚀需求。阻尼筒侧部设置的黄色防护套用于保护内部活塞杆的外露段，避免行驶过程中飞溅的泥沙、碎石刮伤活塞杆表面的镀铬层，防止油封磨损导致液压油泄漏，延长阻尼结构的使用寿命。安装边界方面，两端吊环的中心距为核心安装尺寸，设计时需预留足够的上下跳动行程，避免悬架极限压缩或拉伸时出现结构硬顶，铰接孔的直径与配套车型的悬挂安装销轴尺寸匹配，无需额外加工转接件即可完成装配。建模过程中对阻尼筒的内部油路、活塞阀系做了简化处理，保留了外部所有装配接口与外形特征，可直接用于整车悬挂系统的装配干涉检查、运动仿真校核，也可作为同类型减震产品逆向设计、结构优化的参考基准，帮助设计人员快速完成悬挂系统的布局匹配，减少重复建模的工作量。
