糖厂压榨线甘蔗输送链结构设计

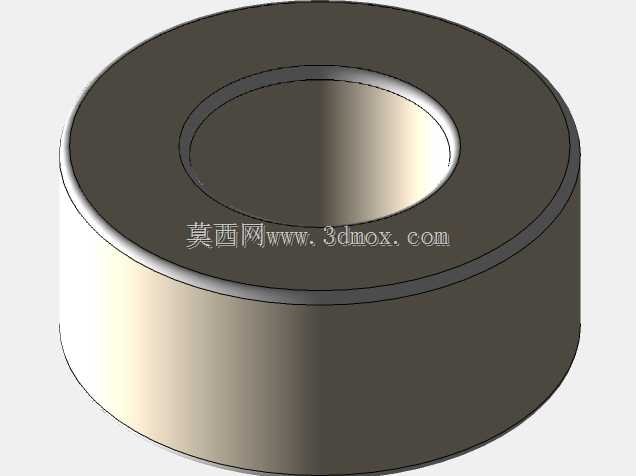

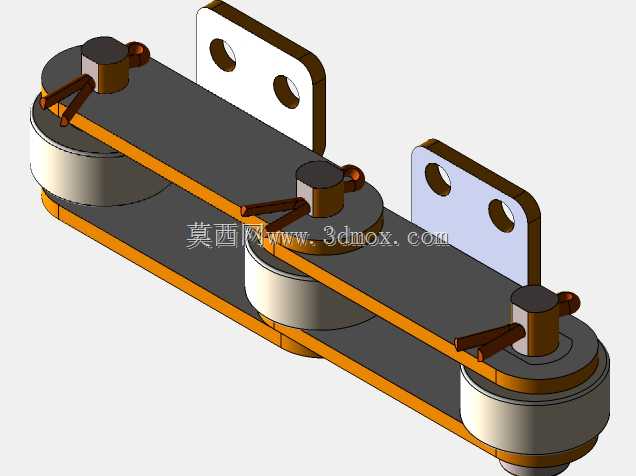

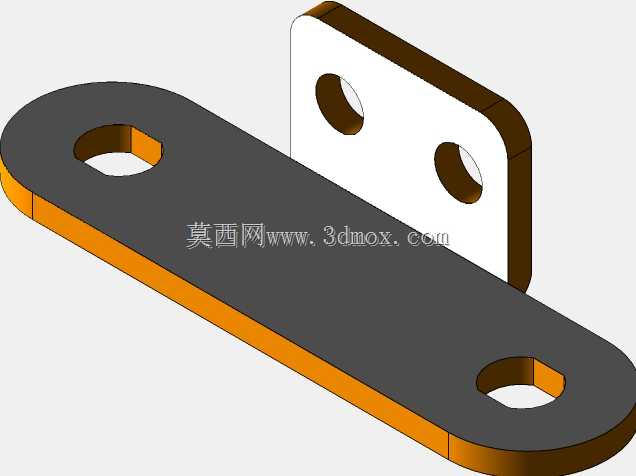

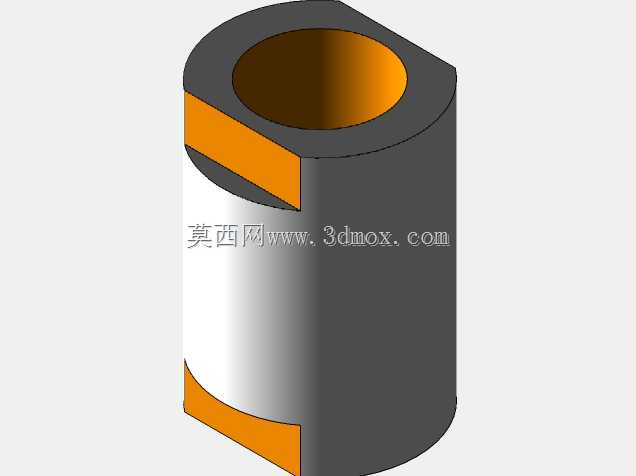

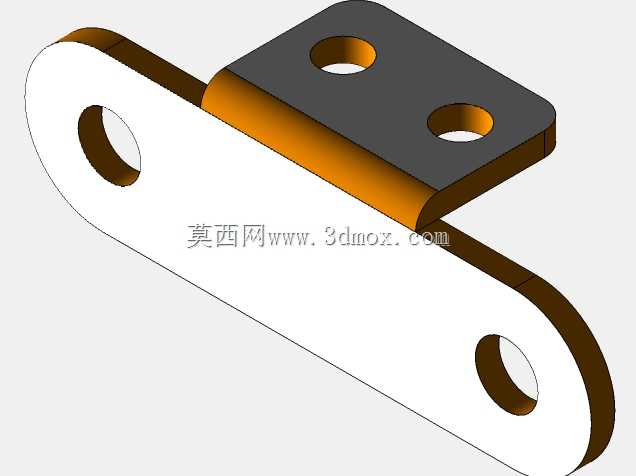

这套输送链结构针对糖厂甘蔗输送工段的恶劣工况设计，适配从日处理百吨级小型糖厂到日处理万吨级大型制糖生产线的甘蔗输送需求，主要承担从甘蔗卸料工位到压榨机进料段的连续物料输送任务，可在高湿、高纤维碎屑、重载冲击的工况下长期稳定运行。设计阶段优先考虑制糖生产线连续化生产的可靠性要求，对链节核心受力部件做了针对性的公差匹配设计，其中销、衬套与滚柱的配合公差控制在极小范围内，避免长期运行后出现链节松旷、卡滞的问题，所有核心受力零件均经过热处理工艺提升表面硬度与芯部韧性，配合研磨加工降低配合面的摩擦系数，减少运行过程中的磨损量，延长链条整体的维护更换周期。结构上采用多组滚轮承载的设计，滚轮直接与输送机架的导轨面接触，将链板与导轨的滑动摩擦转化为滚轮的滚动摩擦，大幅降低输送过程中的运行阻力，减少驱动端的功率损耗；链板两端设置带安装孔的连接耳板，耳板孔位经过同轴度校验，可直接与配套的输送刮板、承载附件连接，无需额外加工适配结构，降低现场安装的调整工作量。安装边界方面，单组链节的铰接中心距经过标准化设计，可根据不同输送线的长度需求灵活拼接适配，耳板安装孔的中心高、孔距尺寸统一，适配行业内通用的甘蔗输送机机架安装尺寸，更换时可直接替换同规格的老旧链条，无需对原有机架、驱动轮组做改造。设计过程中充分考虑甘蔗输送过程中的载荷特性，链板厚度、销轴直径均按重载冲击工况做了强度校核，可承受甘蔗进料时的大块物料冲击载荷，避免运行过程中出现断链、销轴变形等故障；滚轮采用耐磨金属材质，可适应输送过程中夹杂的泥沙、甘蔗纤维碎屑的磨粒磨损工况，减少滚轮的磨损失效概率。整套结构的铰接部位预留了润滑脂存储间隙，可配合自动润滑系统定期补充润滑脂，进一步降低铰接部位的磨损速度，适配糖厂连续生产的低维护需求。
