造纸制糖工业用离心泵结构设计

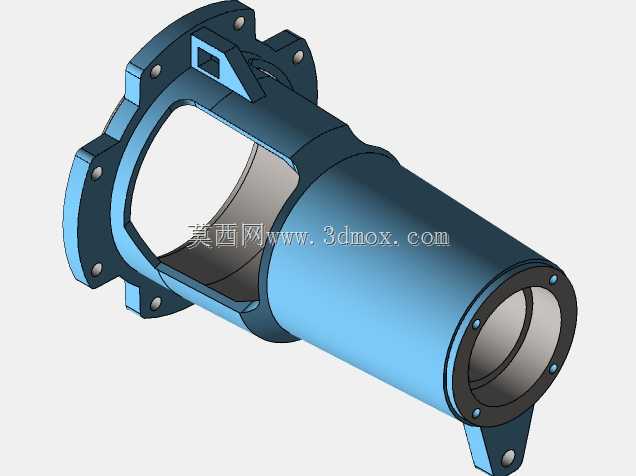

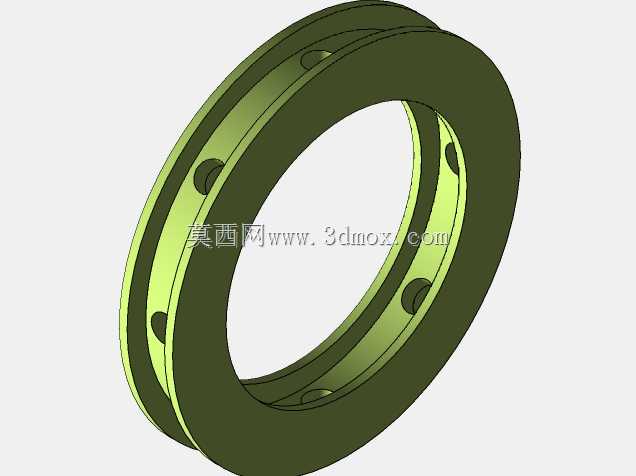

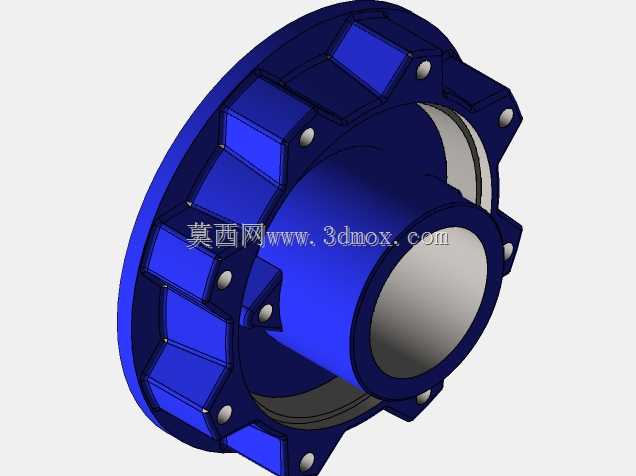

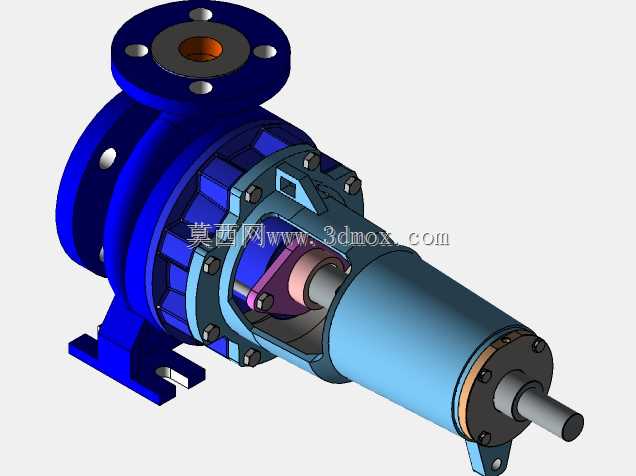

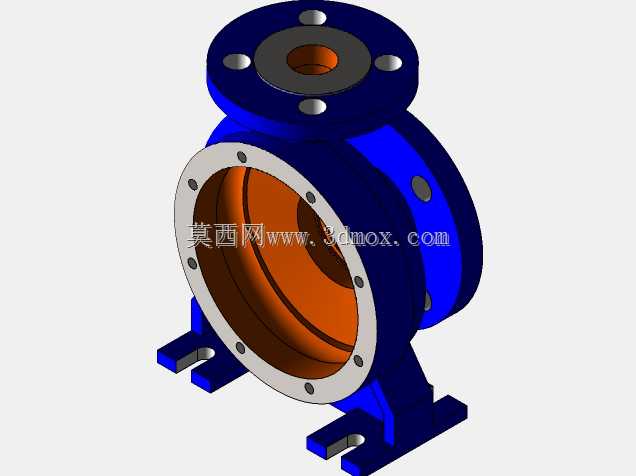

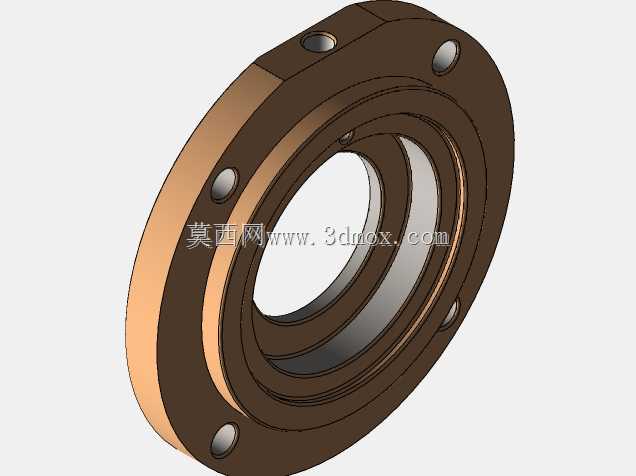

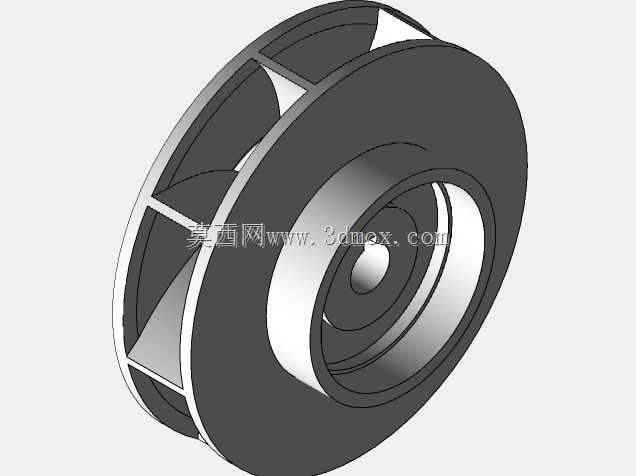

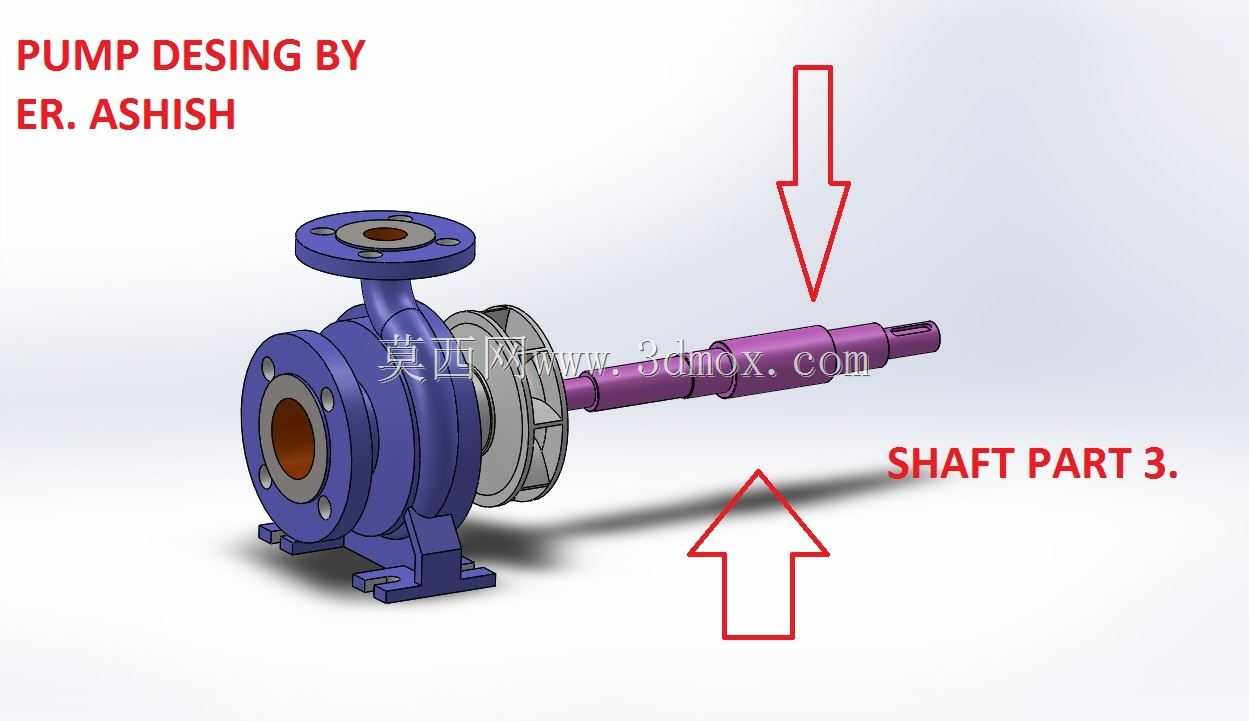

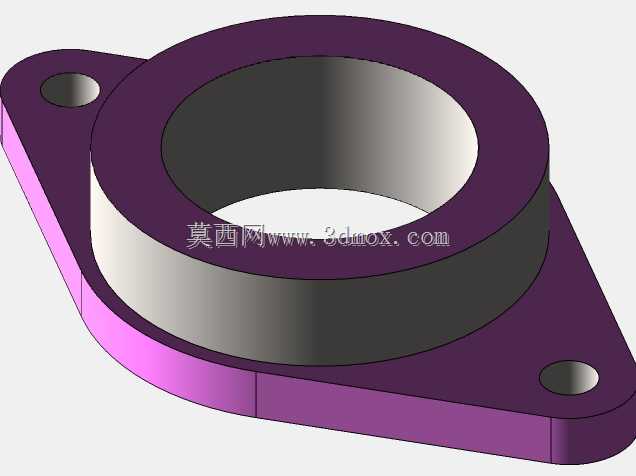

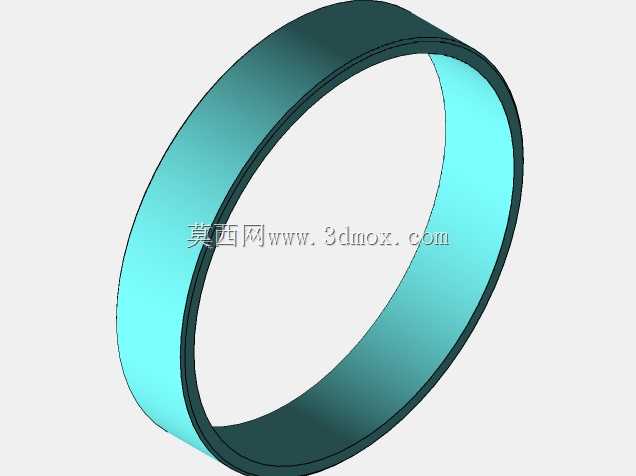

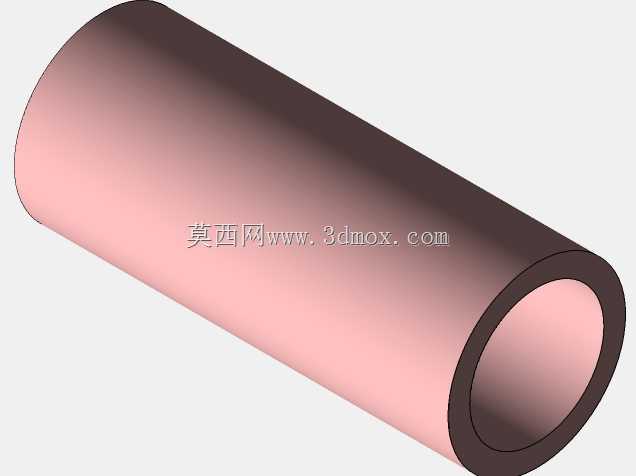

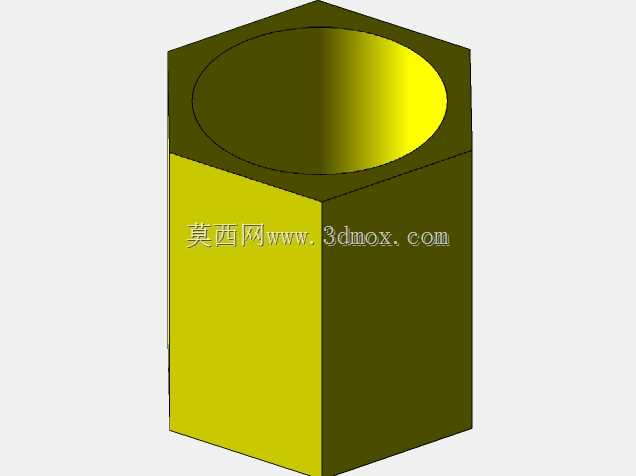

这款离心泵的结构设计充分匹配造纸、制糖行业的流体输送工况，在做整体结构排布时，优先考虑了含纤维、含微小颗粒介质的通过性，避免常规清水泵在输送纸浆、糖膏类介质时容易出现的流道堵塞、叶轮缠绕问题。从安装边界来看，泵体采用底脚支撑结构，底部安装脚的螺栓孔位间距、进出口法兰的连接尺寸都遵循通用工业管道对接标准，进出口采用垂直向上的法兰接口设计，入口法兰通径大于出口法兰，匹配大流量低扬程的工况需求，现场安装时不需要额外做管道变径的非标调整，能直接对接现有工艺管线。泵壳采用分段式蜗壳结构，中段通过螺栓把合，检修时不需要拆解进出口管线，就能直接抽出转子组件检查叶轮、密封件的磨损情况，大幅降低产线停机维护的时间成本。叶轮采用开式结合半开式的流道设计，叶片边缘做了圆弧过渡处理，既保证输送粘稠介质时的效率，也能减少纤维类杂质在叶片间的挂附，避免长期运行后流道堵塞导致的流量衰减。轴封位置预留了多重密封的安装空间，可以根据输送介质的特性更换填料密封或者机械密封，适配不同温度、不同腐蚀程度的介质输送需求。轴承组件布置在泵轴的动力端，采用前后双轴承支撑的结构，能承受叶轮运转时产生的径向力与部分轴向力，泵轴伸出端的轴径尺寸匹配标准Y系列电机的连接尺寸，既可以采用联轴器直连传动，也能根据现场安装空间加装皮带轮做变速传动。做三维建模时，所有过流部件的曲面都做了连续性检查，避免建模时出现的曲面碎面导致后续流场仿真出现计算误差，螺栓、螺母等标准件全部采用通用规格的模型，后续出工程图时可以直接调用标准件库生成BOM清单，不需要额外绘制非标紧固件。泵体的外壳加强筋布置在蜗壳的应力集中位置，通过有限元校核能承受1.6倍的额定工作压力，避免输送介质时出现泵体变形、渗漏的问题。在实际产线应用中，这类泵除了输送纸浆、糖液，也能用于工厂循环水、废水输送环节，整体结构的通用性较强，安装时需要保证泵轴与电机轴的同轴度误差在允许范围内，底脚安装面需要做水平找平，避免运行时出现异常振动导致轴承过早损坏。
