手推式小型小麦收割作业设备结构设计

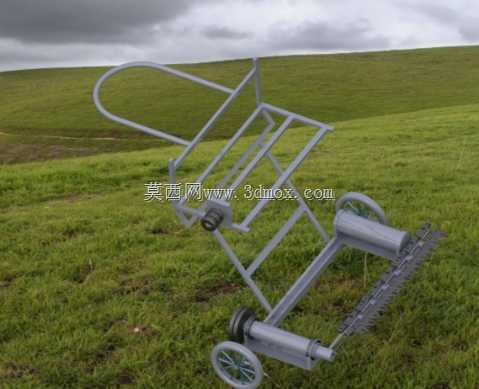

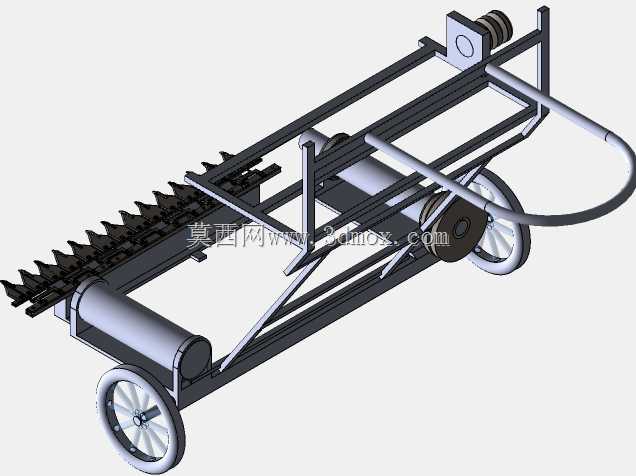

这款手推式小型收割设备主要适配丘陵地带零散地块、山地梯田以及农户自留麦田的小麦收割作业场景，这类区域地块面积狭小、地形起伏不规整，大型联合收割机械无法进入开展作业，长期以来依赖人工持镰刀收割，劳动强度大、作业效率低，该设备的设计初衷就是填补小地块麦收作业的机械化空白，降低农户麦收阶段的体力消耗。从功能特性来看，设备前端设置往复式切割器总成，作业时通过地轮转动传递动力，带动割刀做往复剪切运动，可将小麦茎秆从近地面位置整齐切断，切割后的茎秆会顺着设备的导禾架向侧方铺放，形成整齐的条铺，方便后续人工捆扎收集，无需额外整理茎秆铺放形态。设备的动力传递完全依托行走轮的转动实现，无需额外配置动力源，操作人员仅需握持扶手推动设备沿麦垄向前行进即可完成切割作业，操作门槛极低，无需专业操作培训即可上手使用。设计过程中优先考虑了丘陵地块的通过性，整机采用框架式管架焊接结构，在保证结构强度满足作业受力要求的前提下尽可能降低整机重量，方便单人在起伏地块转移、抬运设备；行走轮采用小直径窄幅设计，可适配宽度较窄的麦垄间距，不会碾压未收割的小麦植株，扶手的高度与弯折角度经过反复调整，适配多数成年人直立推行的操作姿态，减少长时间作业的腰部疲劳。从安装边界与尺寸适配来看，整机作业幅宽控制在适合小地块作业的范围，可灵活在地块边角位置转向调整，不会出现边角区域漏割的情况；切割器的离地高度可通过支撑轮的安装位置进行小幅调整，适配不同留茬高度的农艺要求，避免留茬过高影响后续耕地作业，或是留茬过低切割到地面石块损坏割刀。设备的整体结构无复杂传动部件，日常维护仅需定期对转动铰接位置加注润滑脂、检查割刀磨损情况即可，维护成本极低，非常适合散户农户的使用需求。框架结构的设计也预留了足够的改装空间，后续可根据作业需求加装集禾筐、茎秆输送组件等附属结构，拓展设备的适用场景，除小麦收割外，调整切割器参数后也可用于水稻、牧草等相近茎秆作物的收割作业。
