法兰式手轮操控进料单向截止阀结构

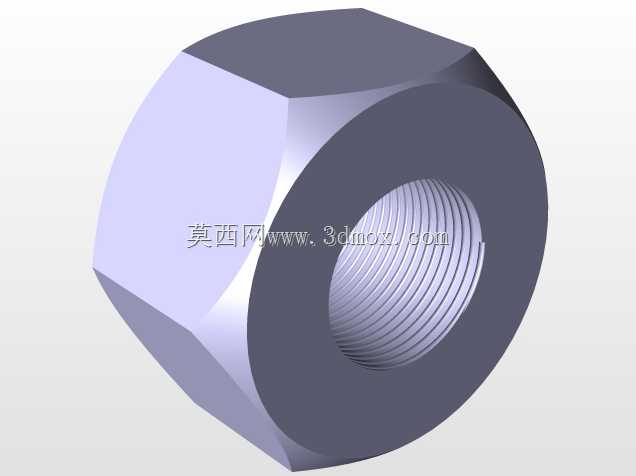

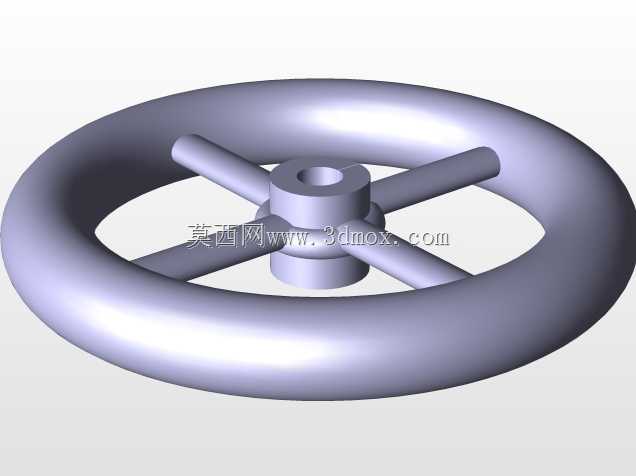

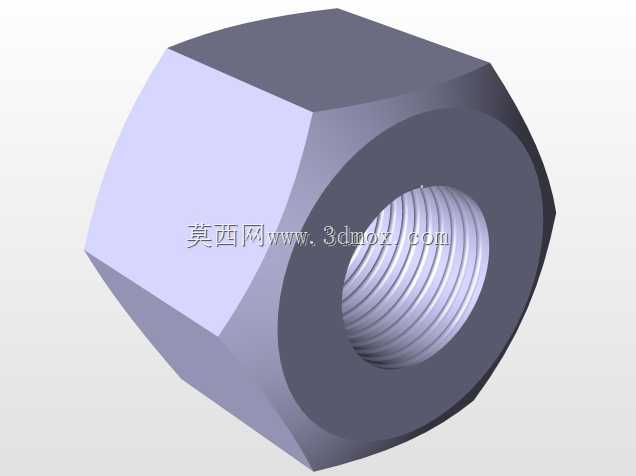

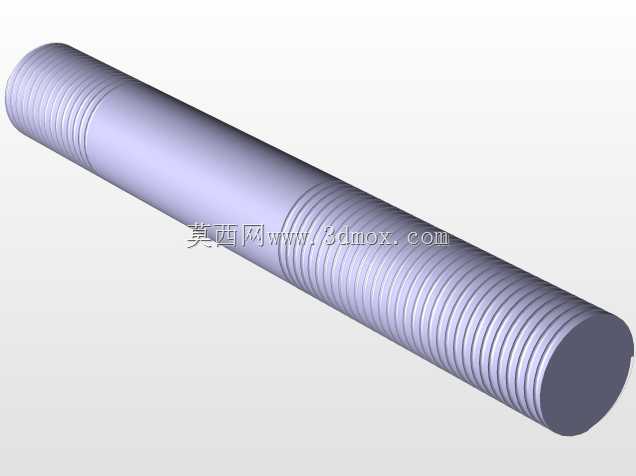

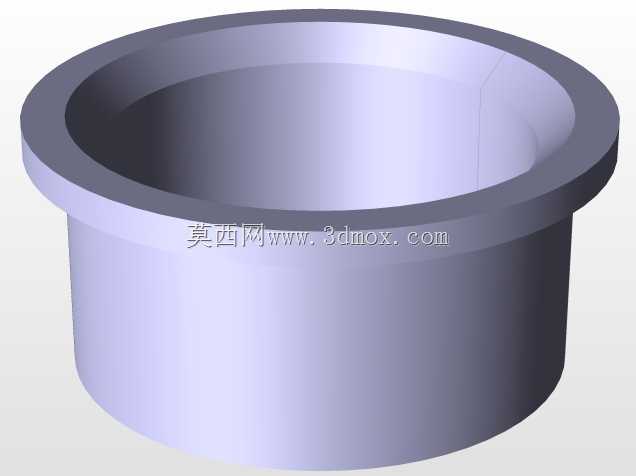

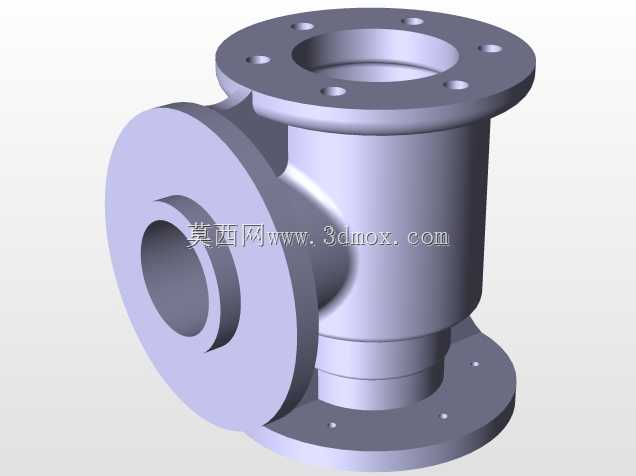

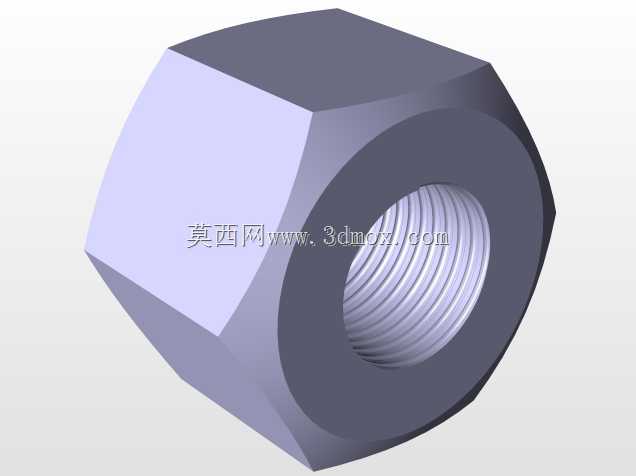

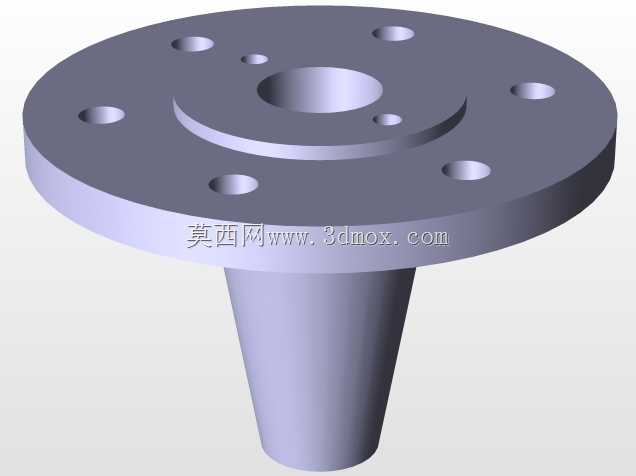

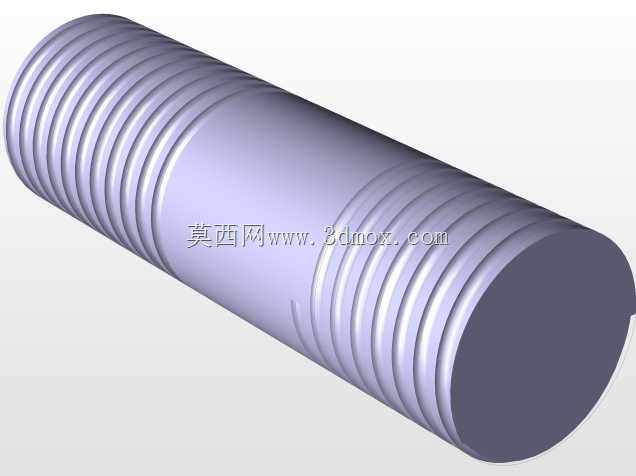

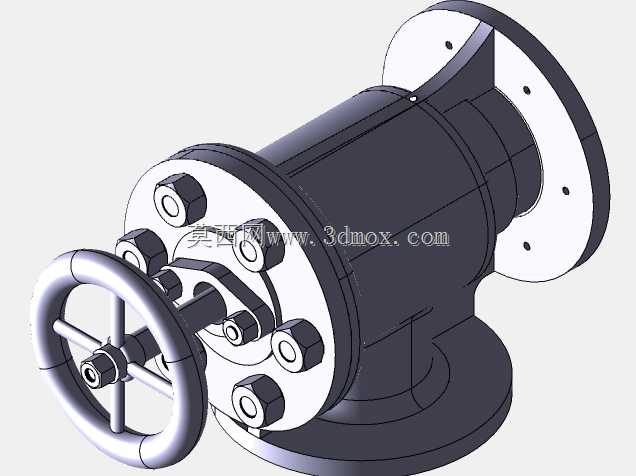

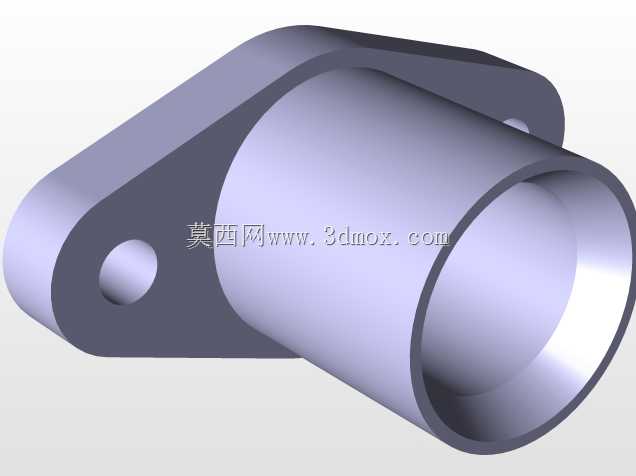

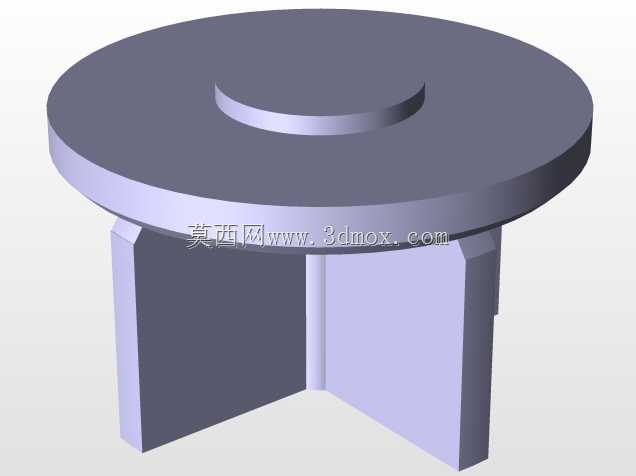

在化工流体输送、粮油加工进料管路、中小型水处理系统的进料工段，这类带手轮操控的法兰式进料单向阀是管路系统里兼顾截断与止回功能的核心部件，很多设计新手在做管路三维布管时，经常会忽略这类阀件的安装边界与操作空间预留，最后现场安装时要么手轮转不动，要么法兰螺栓没法穿装，返工调整管路走向的情况十分常见。从结构设计逻辑来看，这款阀件把手动截断功能和单向止回功能集成在同一个阀体上，不需要在进料管段分别串联截止阀与止回阀，能有效缩短管路安装长度，减少法兰连接点的泄漏风险，阀体采用三通式铸造结构，侧向与轴向的两个法兰接口分别对接进料端与设备入口端，底部的支撑底座可以直接固定在管架或者设备基座上，避免长管路运行时阀件自重带来的法兰接口应力变形。手轮操作端采用明杆结构设计，操作人员在现场可以直接通过阀杆的伸出长度判断阀芯的开启开度，不需要额外加装开度指示装置，阀瓣的单向密封结构采用锥面配合形式，正向进料时介质压力推开阀瓣实现通路，当后端设备压力波动出现介质回流趋势时，阀瓣在弹簧力与回流介质压力的共同作用下快速贴合密封面，切断回流路径，避免前端进料仓或者输送泵受到回流介质的冲击。做三维建模时需要特别注意几个安装尺寸边界：首先是手轮的操作空间预留，手轮外圆到阀体法兰端面的距离要保证操作人员戴防护手套也能完整转动手轮，不能在这个空间范围内布置其他管路或者结构件；其次是两侧法兰的螺栓孔对位，这款阀的两个连接法兰采用相同的公称通径与压力等级，螺栓孔的跨中布置要和对接管路的法兰标准保持一致，避免现场安装时出现孔位错位；最后是底部支撑座的安装孔位尺寸，支撑座的地脚孔间距要和预设的安装基座匹配，底座的高度要保证阀件安装后两侧法兰的中心高和对接管路中心高完全对齐，避免强行对口带来的密封面渗漏问题。在实际工况应用中，这类阀件通常安装在重力进料或者低压泵送进料的管路上，适用的介质多为无硬质颗粒的清水、油品、低浓度化工溶液，密封面的材质选择可以根据介质腐蚀性调整，建模时可以把密封件做成可替换的独立零件，方便后续根据不同工况做参数化改型，阀体的流道设计做了圆弧过渡处理，能减少介质流经阀件时的阻力损失，避免进料过程中出现流道积料的问题。
