手动杠杆式法兰连接液压球阀结构

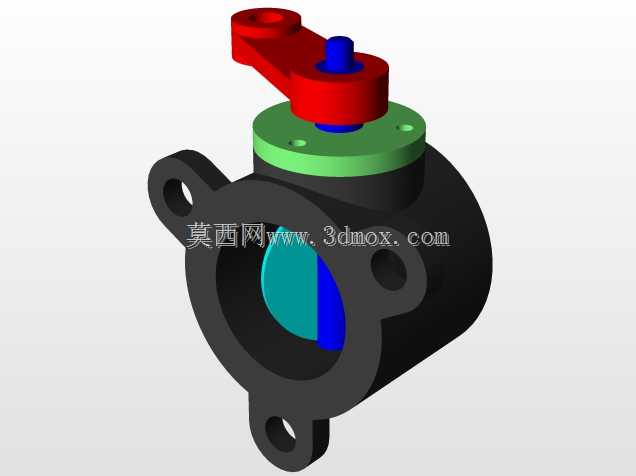

这款手动杠杆式液压球阀主要应用在中低压液压管路系统中，常见于小型液压站、工程机械液压回路、机床液压控制单元的支路通断控制场景，也可适配部分给排水、低压气动管路的截断作业需求。实际使用中，它通过顶部的红色杠杆手柄驱动阀杆转动，带动内部的球形阀芯完成90度旋转，即可实现管路通路的全开或全关，相比闸阀、截止阀，操作行程更短，开关动作更迅速，且全开状态下流道通畅，流体阻力极小，不会造成明显的压力损失，适合对通断效率有要求的回路。

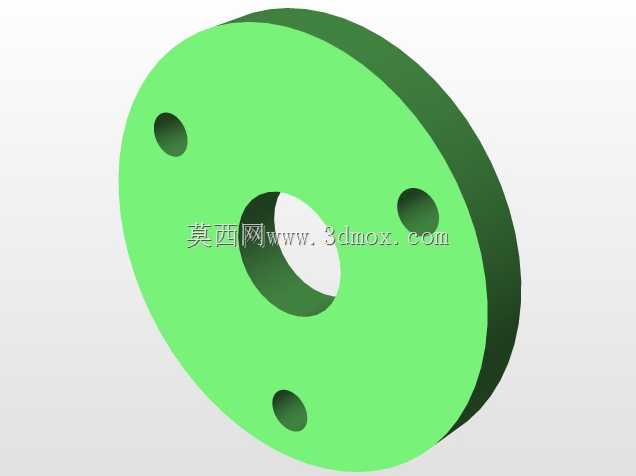

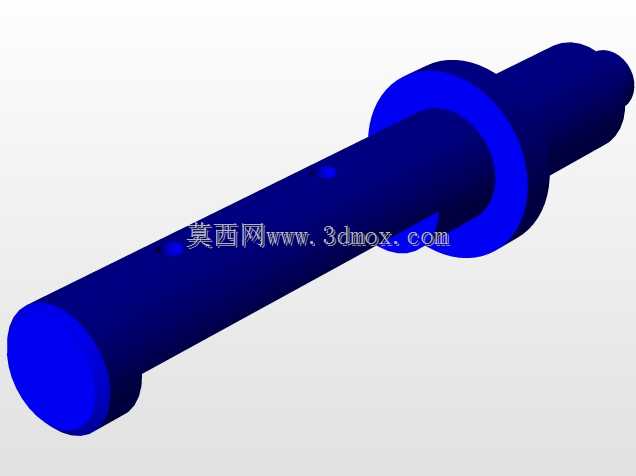

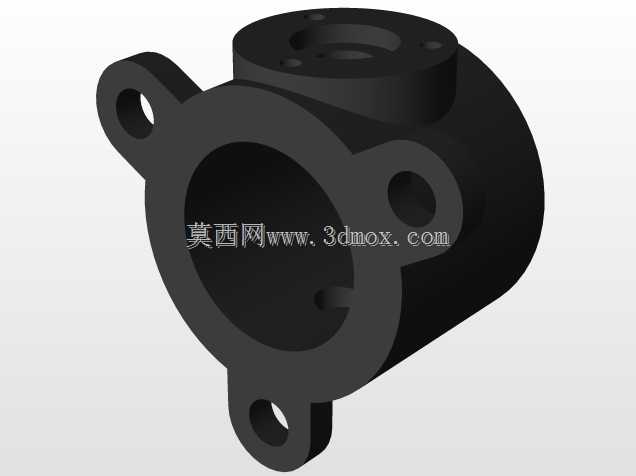

从设计思路来看，整体采用分体式装配结构，黑色阀体为主体承载结构，三个带安装孔的耳座呈120度分布在阀体外侧，安装时可通过螺栓直接与对应法兰端面对接，耳座上的通孔做了沉孔处理，能让螺栓头完全沉入，避免安装后突出干涉周边管路布局；阀体顶部的绿色端盖通过螺栓与阀体紧固，中间设置密封槽放置密封圈，防止阀杆位置出现流体渗漏，端盖中心的通孔与阀杆采用间隙配合，既保证阀杆转动顺畅，又能限制阀杆的径向窜动。阀芯采用对半分色的结构设计，蓝色与青色的分界对应开关位置，装配调试时可直观判断阀芯的导通状态，避免出现开关不到位的情况；顶部的蓝色阀杆限位凸台与手柄配合，能精准限制手柄的转动角度，防止过转导致阀芯密封面磨损。

安装边界方面，三个安装耳座的中心距适配DN25通径的标准法兰尺寸，阀体整体轴向长度控制在110mm以内，径向最大尺寸（含耳座）不超过130mm，手柄扳动到全开位置时，最高点距离阀体中心高度为85mm，布局周边管路时需要预留足够的手柄操作空间，避免相邻部件阻挡手柄转动。内部流道为等径直通结构，通径与连接法兰的通径完全一致，不会出现缩径导致的流量受限问题，密封面采用软质密封材质，在液压油介质工况下密封可靠性强，长期使用也不容易出现内漏问题。这类手动球阀不需要额外的动力源，完全依靠人工操作即可完成通断控制，结构简单可靠，后期维护时只需要拆开顶部端盖即可更换阀芯密封件与阀杆密封圈，不需要将整个阀体从管路上拆下，维护成本很低，适合在布局紧凑、操作空间有限的液压设备中使用。
