三通法兰连接式工业闸阀结构设计

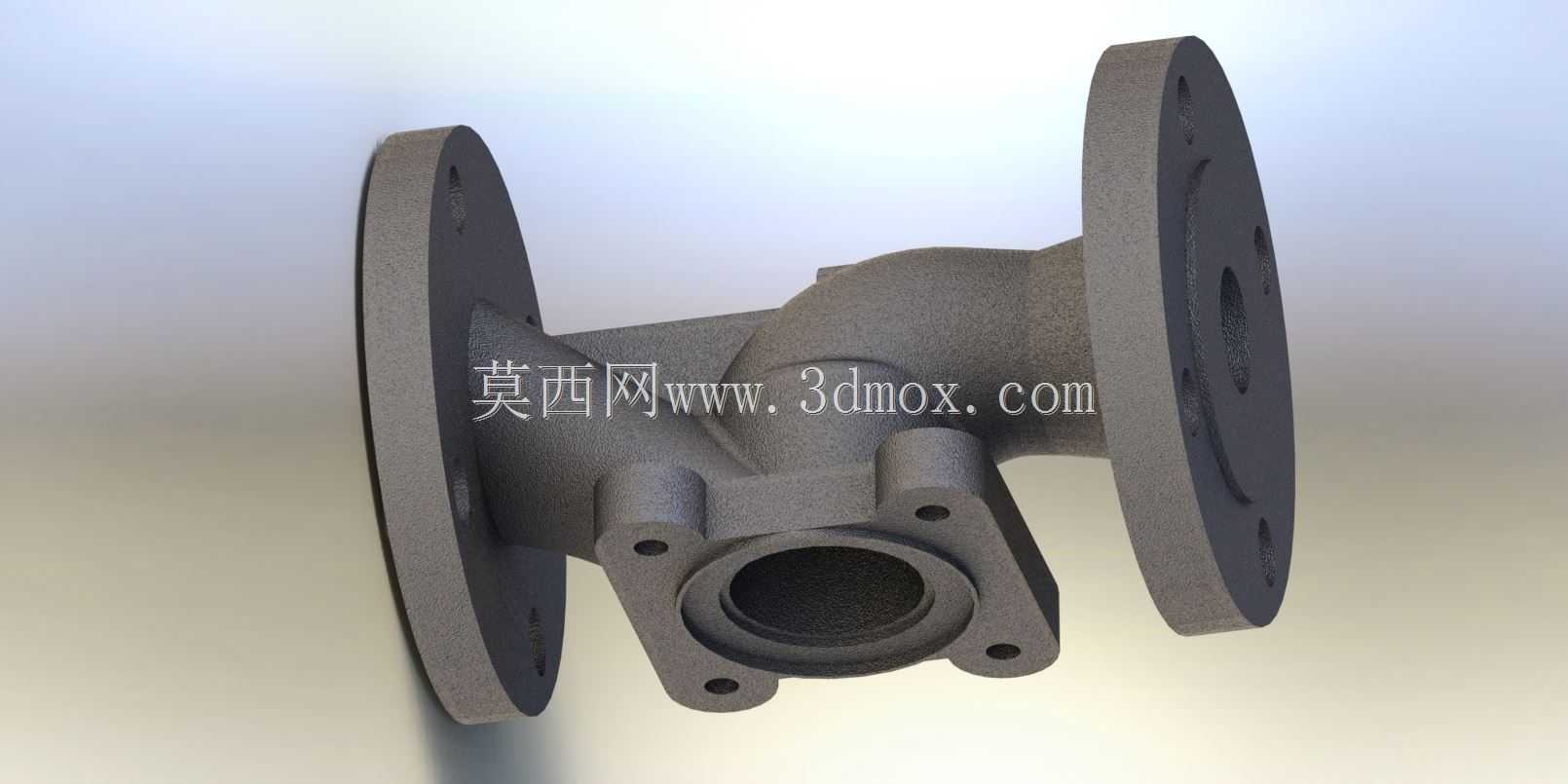

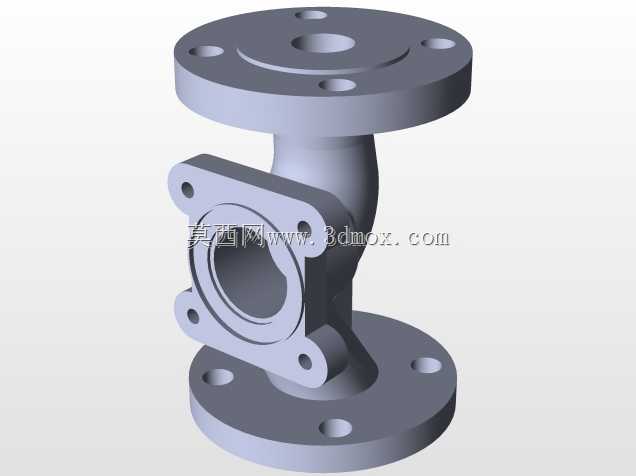

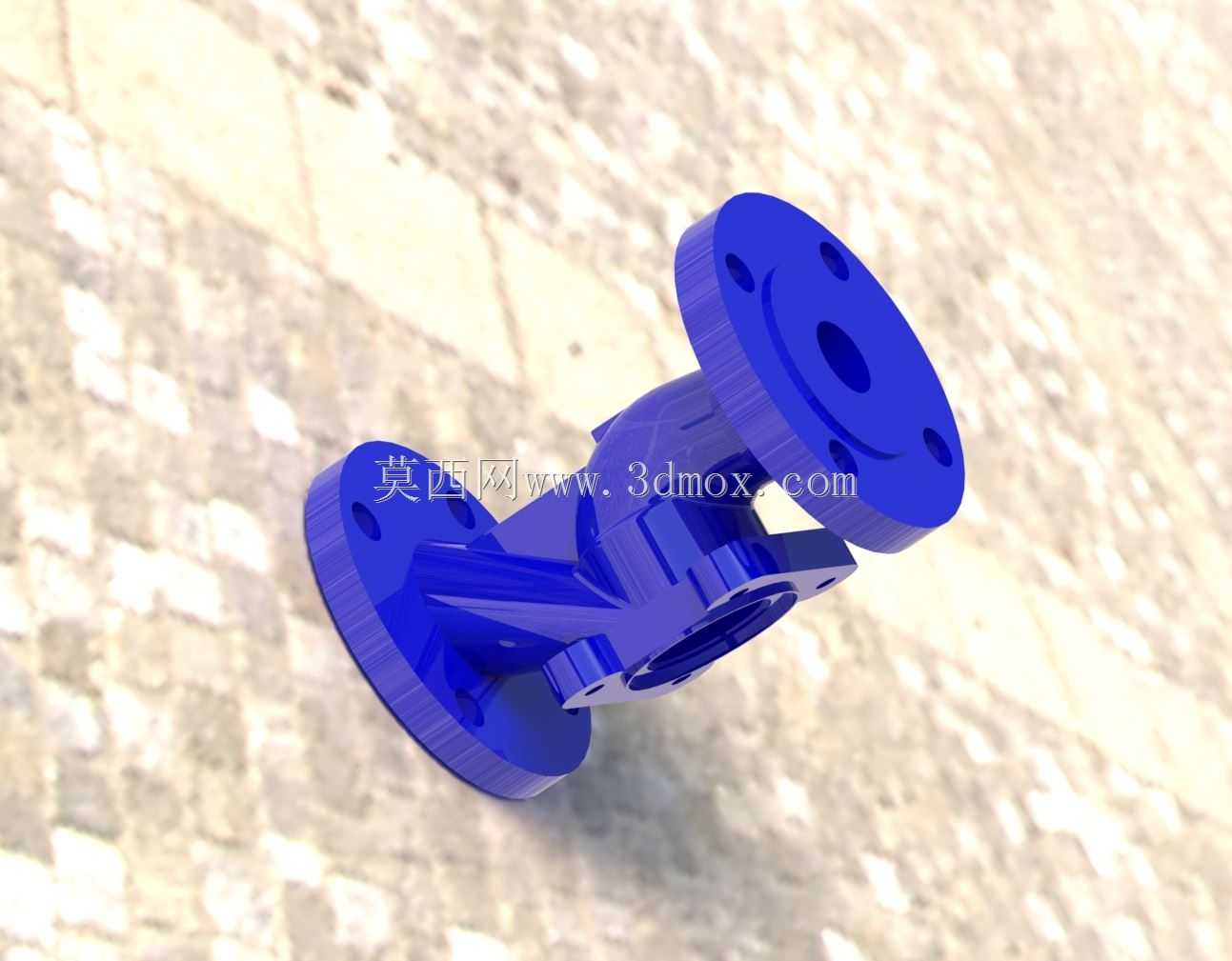

这款三通结构的法兰闸阀，主要应用在工业流体输送管路的分流、合流及截断工况中，常见于化工给排水、暖通循环、油气输送支路这类需要同时对接三路管路的场景，区别于常规两通闸阀，它能在不额外加装三通管件的前提下完成管路节点的通断控制，减少管路连接点的泄漏风险。从实际使用角度看，它的核心功能是通过闸板的升降动作控制三路介质的通断状态，相比球阀类三通阀，它的流道更平滑，介质流经时的压损更小，适合输送清水、低粘度油品、无强腐蚀性的工业流体，全开状态下闸板完全抬离流道，不会对介质中的微小固体杂质形成过度阻挡，降低卡涩概率。设计过程中首先考虑的是安装兼容性，上下两端的法兰采用标准圆形法兰结构，法兰面均匀分布螺栓孔，匹配同压力等级的常规管路法兰安装尺寸，侧方的方形法兰接口用于对接支路管路，安装时不需要额外加工转接件，直接通过螺栓紧固搭配密封垫片即可完成装配，安装边界预留了足够的螺栓操作空间，现场施工时普通扳手即可完成紧固作业，不需要特殊工装。阀体的流道采用渐变式过渡结构，避免直角转弯带来的介质湍流与冲蚀，延长阀体的使用寿命，阀体外部的加强筋布局对应流道的压力集中区域，在保证整体强度的前提下尽可能控制阀体重量，不会给管路支架带来额外的负载。建模过程中对法兰密封面的平面度、螺栓孔的位置度都做了对应公差预留，装配时闸板与阀座的配合间隙控制在合理范围，保证启闭过程顺畅无卡滞，同时密封面的贴合宽度满足对应压力等级的密封要求，减少长期使用后的内漏风险。这类三通闸阀在实际管路布局中，往往安装在管路的分支节点处，替代传统的两通阀加三通的组合方案，能有效缩短管路安装长度，减少现场焊接或法兰连接的工作量，同时降低整个管路节点的泄漏点数量，对于空间紧凑的工业管廊、设备内部管路布局有很好的适配性。
