立式小型生物质气化反应装置结构设计

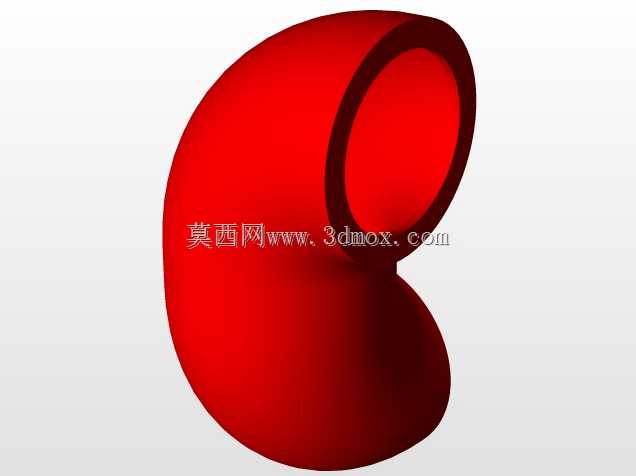

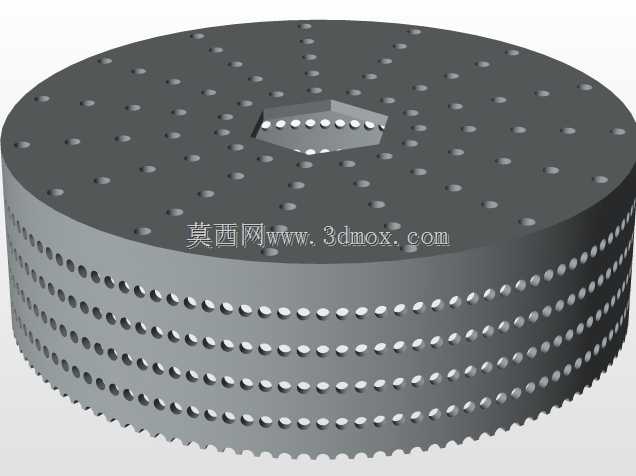

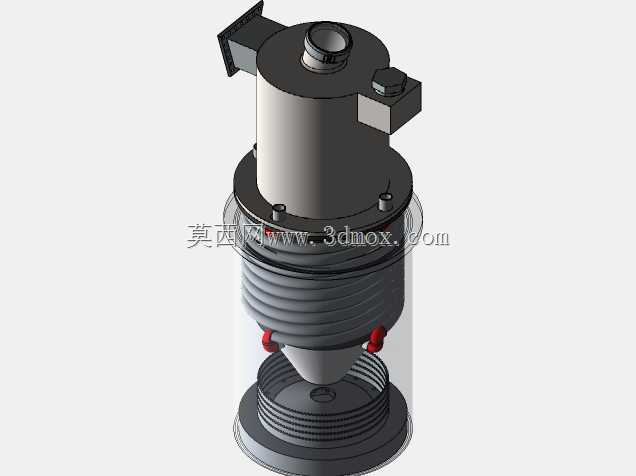

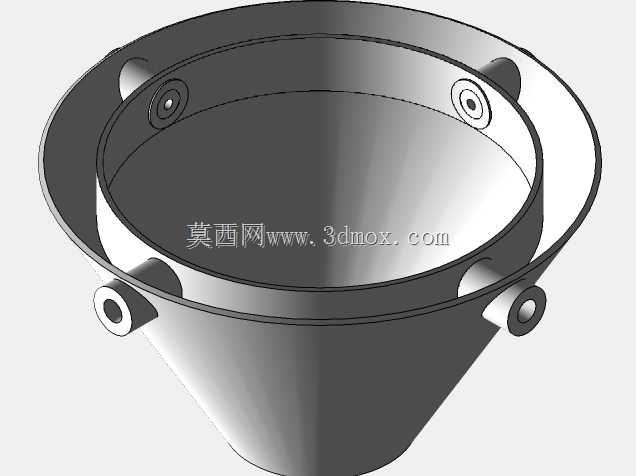

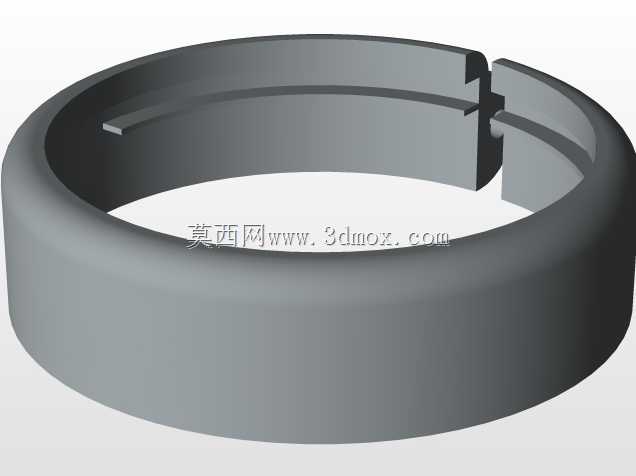

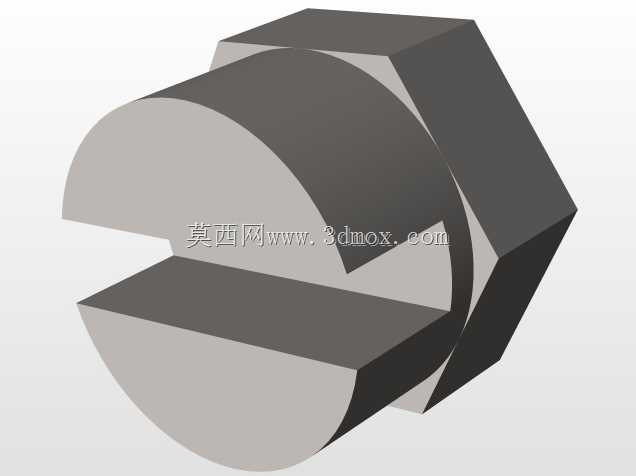

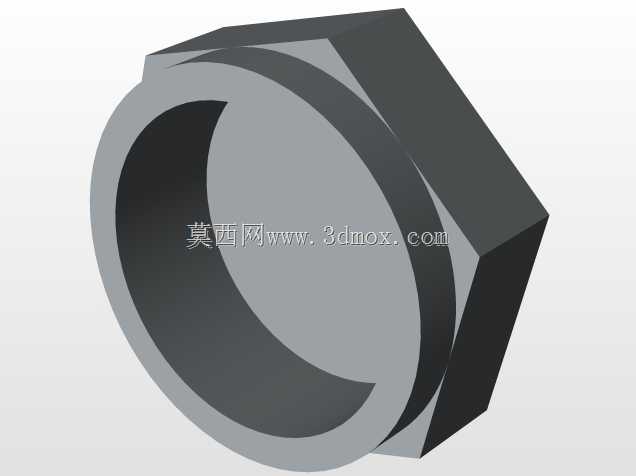

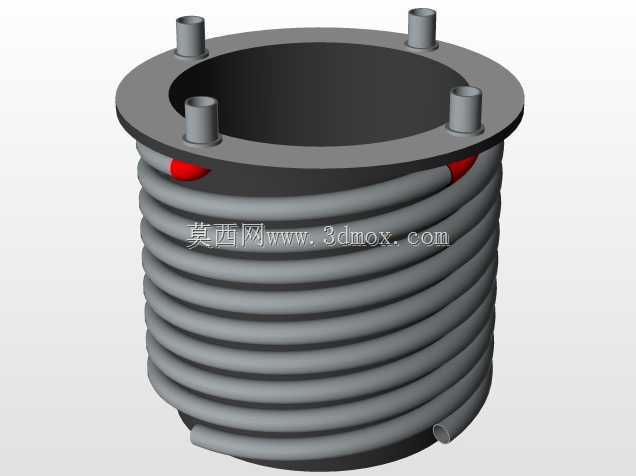

这款立式小型气化装置主要面向分布式小型供热、农户炊事采暖、小型作坊烘干供热等场景设计，可适配农林废弃物、成型生物质颗粒等多种原料，无需复杂的原料预处理工序即可完成气化反应，产出可燃气直接对接燃烧器或小型发电机组，解决偏远区域分散供热供电的能源供给问题。从结构设计逻辑来看，整体采用立式同轴分层布局，自上而下依次设置排气接口、进料锁气结构、上反应腔体、波纹管伸缩段、锥形气化区、下部集渣与布风段，各段通过法兰连接实现密封，既方便加工制造时的分段焊接与质检，也便于后期运维时拆解清理内部结焦。顶部侧向布置的方形法兰接口为可燃气出口，对接后续除尘冷却管路时无需额外加装变径弯头，减少管路沿程阻力；顶部居中的圆形接口为进料口，配套的锁气结构可避免进料过程中燃气泄漏，侧向布置的小型方形腔体为一次风预混腔，可提前将供入的空气均匀导流至反应层上部，避免局部供风不均导致的烧穿或结焦问题。中部设置的金属波纹管伸缩段，主要用于抵消设备运行时高温产生的热胀冷缩形变，避免刚性连接的法兰因热应力出现密封失效，波纹管外侧预留透明观察段，可直接观测内部料层高度与反应状态，无需停机开仓检查，日常运维时可通过观察段判断是否需要补料、是否出现局部结焦。下部锥形缩径段为核心气化还原区，锥段外侧对称布置的两个红色接头为二次风供入口，可在还原区补入适量空气调整燃气组分，同时锥段的缩径结构可让原料在下落过程中逐步聚拢，保证反应层料位均匀，避免出现沟流现象。最下部的圆筒段为灰渣收集与布风段，底部设置布风板均匀分配一次风，灰渣可通过下部排渣口定期排出，布风板的开孔率经过匹配计算，既保证布风均匀性，也避免细颗粒漏入风室造成堵塞。安装边界方面，设备整体为立式圆柱结构，最大外径集中在下部集渣段，安装时仅需预留对应直径的垂直安装空间，侧向接口的伸出长度较短，无需预留过大的侧向操作空间，顶部接口与下部排渣口的同轴度设计，可直接对接上下管路，减少安装时的对位调整工作量。各连接法兰均采用标准凸面法兰，密封垫片选用耐高温石墨材质，可适配长期高温运行的密封需求，设备外壁无需额外加装厚重保温层即可维持反应温度，整体结构紧凑，适合空间有限的分布式能源站点安装使用。
