食品加工用自动搅拌倾斜卸料煎炸设备

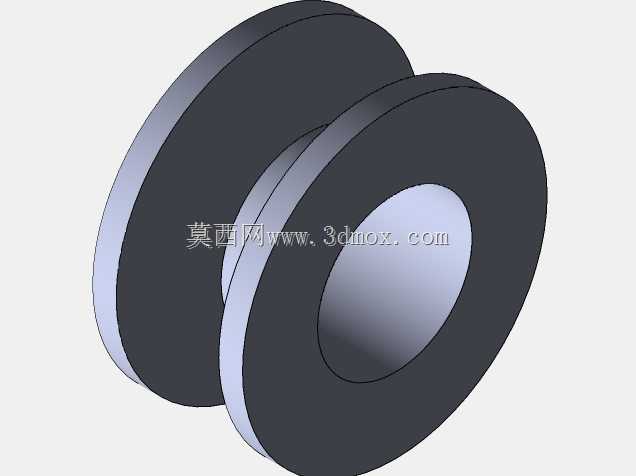

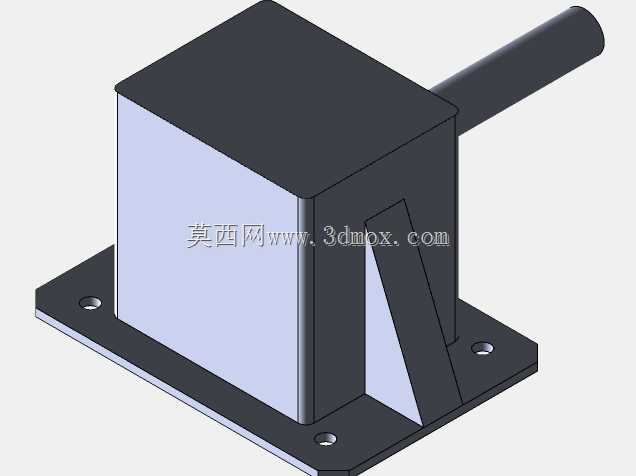

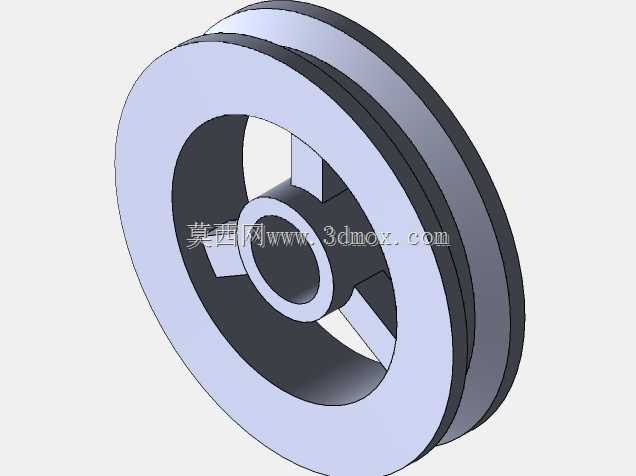

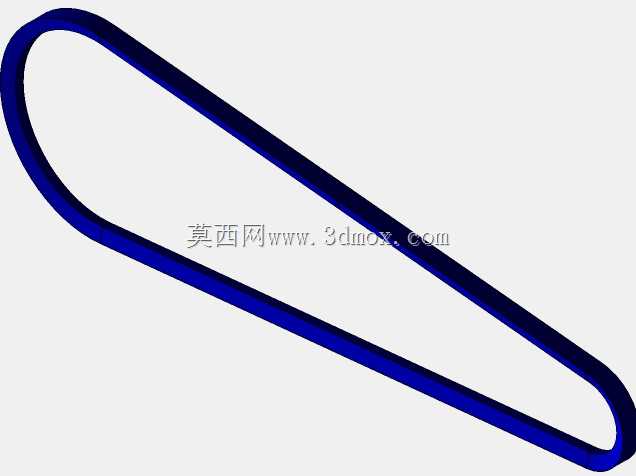

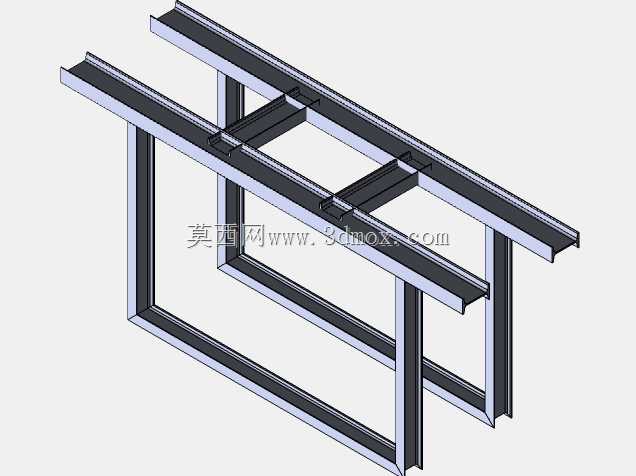

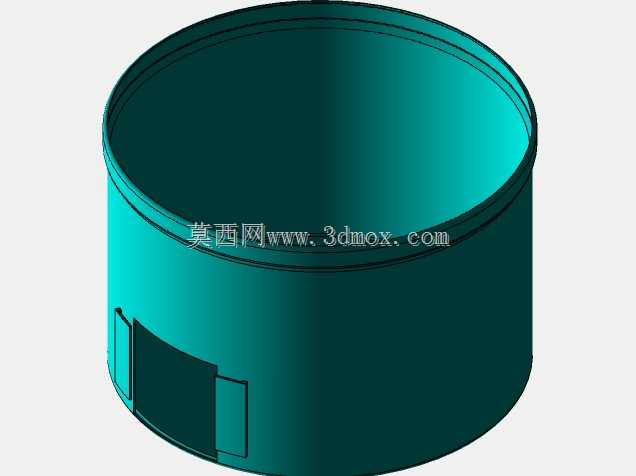

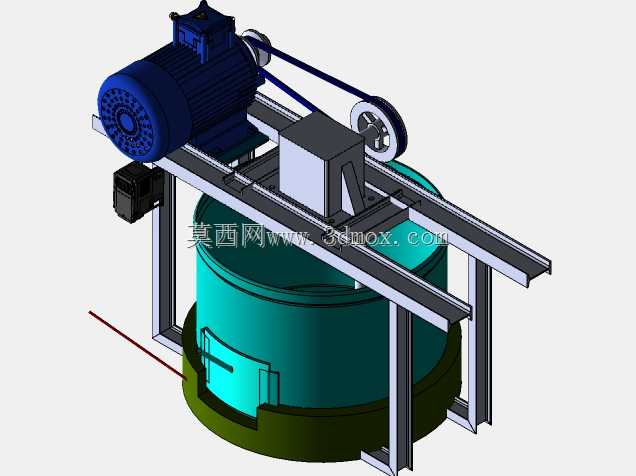

这套煎炸设备主要面向农产品初加工与休闲食品生产场景，针对木薯饼等湿软淀粉类食材的批量煎炸工序设计，解决传统敞口炸锅人工搅拌不均、卸料劳动强度大、油温波动导致食材糊化的痛点。整套设备采用架体跨装在圆形炸锅上方的布局，驱动单元与传动组件全部布置在锅体上方的机架平台上，避免高温油烟长期侵蚀传动部件，同时预留出锅体周边的操作空间，方便操作人员清理锅沿、补充食用油。传动系统采用带传动搭配齿轮箱减速的结构，电机输出的高转速经带轮一级减速后输入齿轮箱，再通过齿轮箱输出端连接搅拌桨轴，将转速降至适配煎炸搅拌的区间，搅拌过程中桨叶沿锅体平缓扫动，既能够带动锅内热油形成稳定循环流场，让浸没在油中的食材均匀受热，又不会因转速过高打坏湿软的饼坯，避免碎渣过多加速油质劣化。锅体底部加工为平底结构，相比传统弧形底炸锅，平底结构的受热区域更均匀，配合搅拌流场可消除锅底局部过热区，运行过程中不会出现食材沉底糊化、粘黏锅底的问题。机架采用标准型材拼接而成，两侧的纵向支腿落地固定，横向导轨梁既作为传动组件的安装基准，也为锅体翻转机构提供支撑，锅体侧部安装有手动翻转手柄，当批次食材煎炸完成后，扳动手柄即可带动锅体沿支撑轴倾斜，将锅内炸制完成的食材与热油快速导流至接料工位，无需人工舀取卸料，大幅降低高温操作的烫伤风险。每台设备配套独立的控制箱，可直接安装在机架侧部的预留安装位上，控制箱集成了电机启停、加热功率调节的控制元件，操作人员站在锅体侧方即可完成全部操作，无需往返于配电柜与设备之间。设计过程中重点考虑了安装边界的适配性，整套设备的机架跨距可根据常用的商用圆形炸锅尺寸调整，支腿底部预留有地脚螺栓安装孔，可直接固定在硬化的车间地面上，上方传动组件的重心全部落在机架支撑范围内，带轮外侧设置有防护结构，避免操作过程中异物卷入传动带，同时也防止操作人员误触旋转部件。搅拌轴的伸入深度经过匹配设计，桨叶与锅底预留有安全间隙，既保证能够带动底层油液流动，又不会刮蹭锅底造成涂层损伤或者金属碎屑混入食材。翻转机构的转轴位置经过配重核算，倾斜卸料时的操作力控制在单人可轻松操作的范围内，锅体最大倾斜角度可满足整锅食材完全卸出的需求，倾斜状态下也不会出现热油从锅沿另一侧溢出的问题。
