顺流连续式谷物深层干燥设备结构

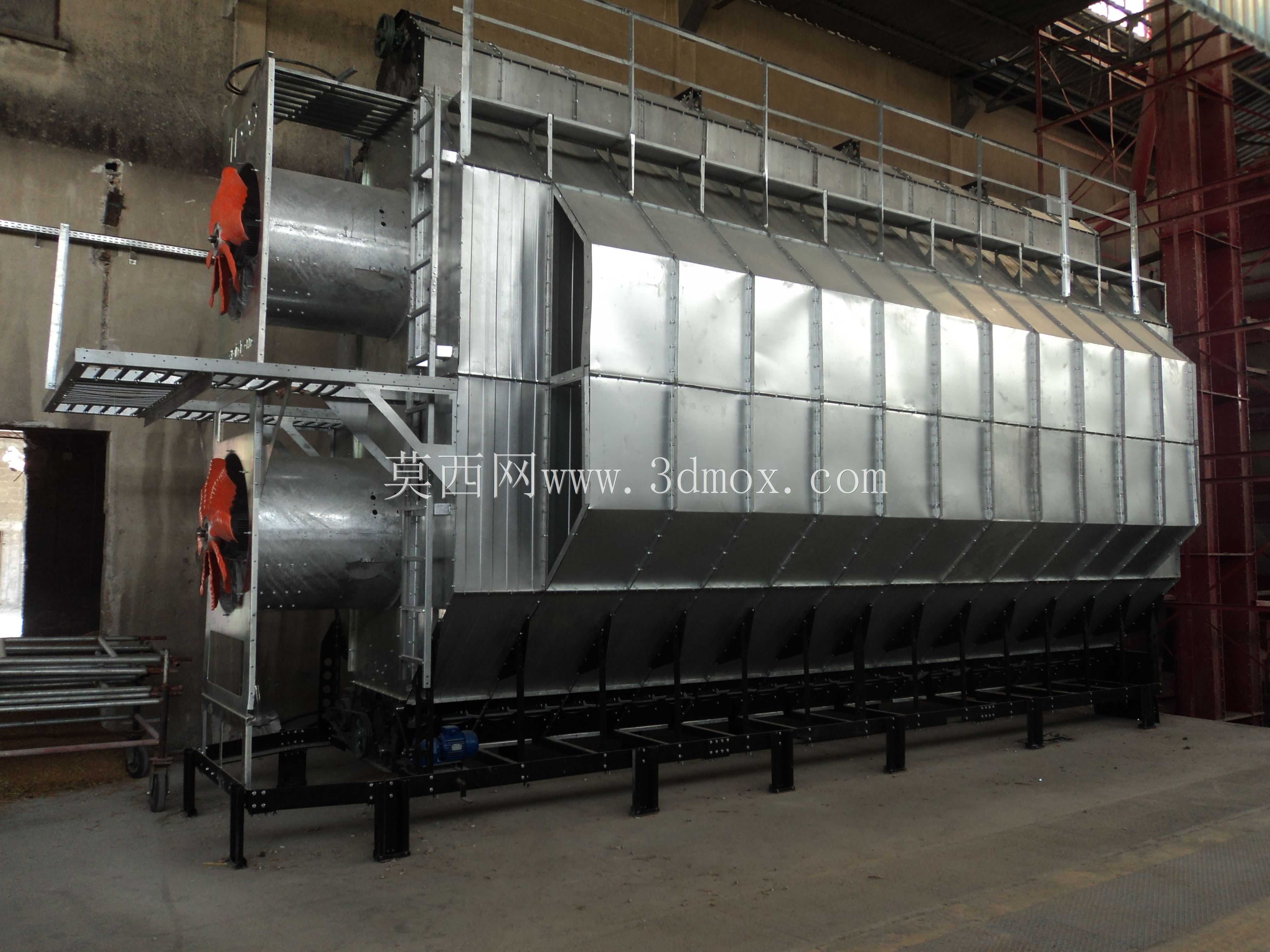

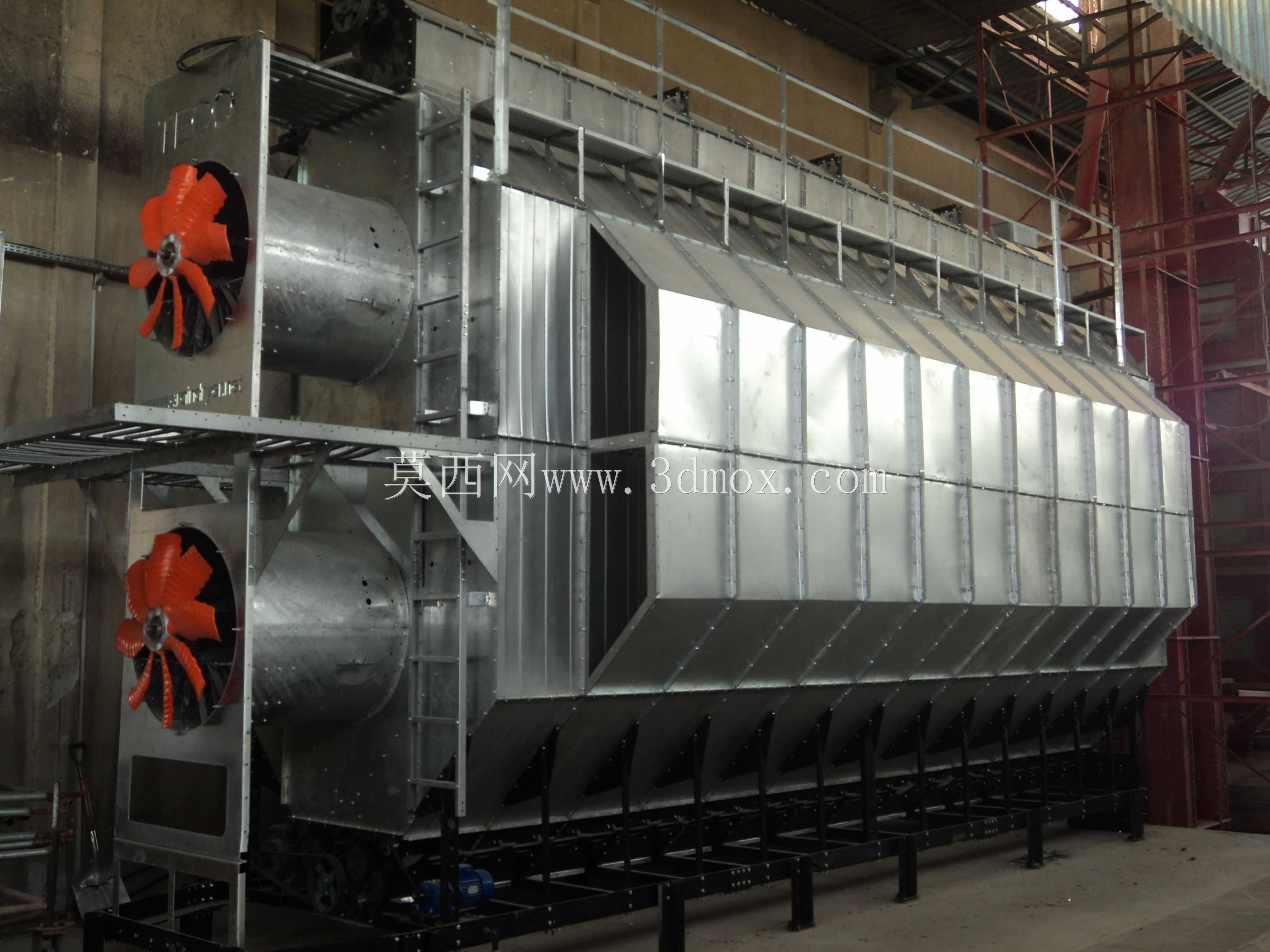

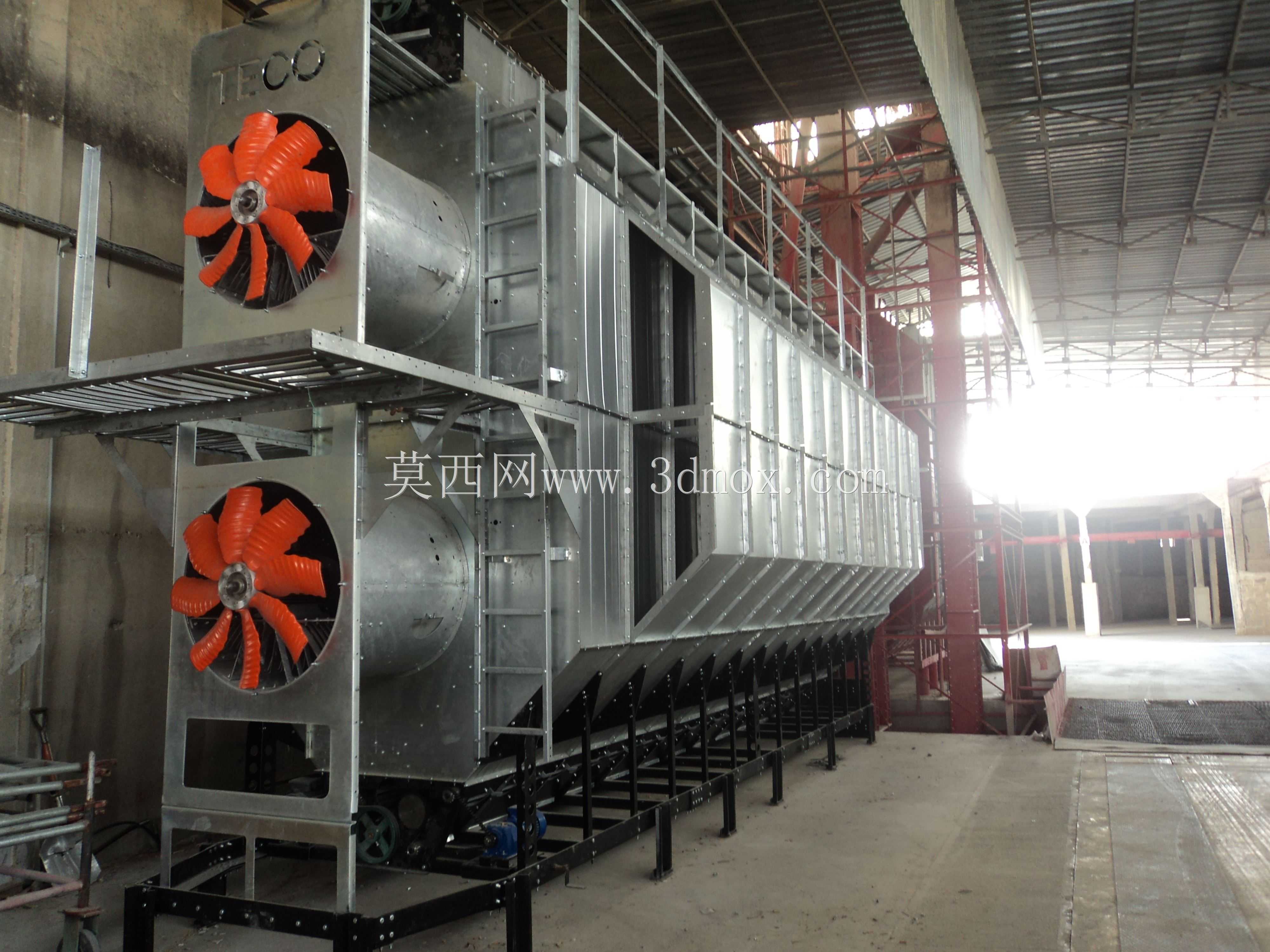

这套干燥设备主要面向规模化粮食收储、农产品加工基地的产后处理场景，解决高水分谷物收获后无法及时存储、易霉变发芽的核心痛点，可覆盖玉米、小麦、水稻以及多种杂粮的连续干燥作业，适配北方粮库集中收粮期大吞吐量处理需求，也能匹配南方经济作物种植区的小批量多品类烘干需求。设备采用顺流深层干燥结构设计，整段机身沿物料行进方向分为多个独立温区，每个温区配置独立的轴流送风单元，热风从料层上部穿透下落的谷物层，与物料形成顺向流动，避免高温热风直接接触表层谷物造成的爆腰、焦粒问题，料层厚度可根据不同物料的含水率、品种特性调整，最高可支持600mm厚度的深层料层作业，相比薄层干燥设备单位占地面积处理量提升40%以上。从结构设计逻辑来看，整机采用模块化分段拼接思路，每段干燥单元长度为2.4米，可根据处理量需求灵活拼接3-8段，单段配备独立的排料、匀料机构，底部采用往复式排料栅板，通过调整栅板往复频率控制各段物料停留时间，保证不同位置的谷物受热均匀，避免出现局部过干或水分不均的情况。机身侧面设置通长检修爬梯与操作平台，方便运维人员定期检查送风管道、排料机构的运行状态，顶部设置匀料布料机构，进料端的散料锥可将进入设备的谷物均匀铺撒在整个干燥截面，避免出现偏料导致的热风短路问题。安装边界方面，整机进料端高度为11.2米，出料端离地高度为1.8米，可直接匹配后续输送设备的接料高度，设备基础需做硬化处理，每段单元对应位置设置承重预埋件，单段设备运行重量约8.2吨，基础承重需满足每平米10吨的载荷要求，设备侧面需预留不小于1.5米的检修通道，热风进风侧需避开厂房立柱或其他遮挡物，保证进风顺畅。送风单元采用大直径低转速轴流风机，配合渐扩式风室结构，可将热风均匀分布到整个料层截面，风室内部设置导流板，避免边角区域出现送风死角，每个温区配备独立的温度检测点位，可实时反馈料层不同位置的热风温度，配合热风炉的火力调节实现精准控温，保证谷物干燥后的水分差控制在1个百分点以内，满足粮存储备的水分要求。设备排料端设置缓苏段，干燥完成的谷物在缓苏段停留15-20分钟，让谷物内部的水分自然向外扩散，避免快速冷却导致的颗粒应力裂纹，降低后续存储、转运过程中的破碎率。
