波浪能捕获转换涡轮装置结构设计

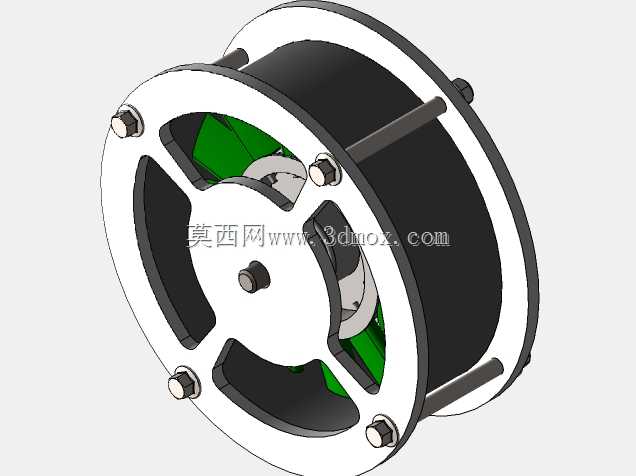

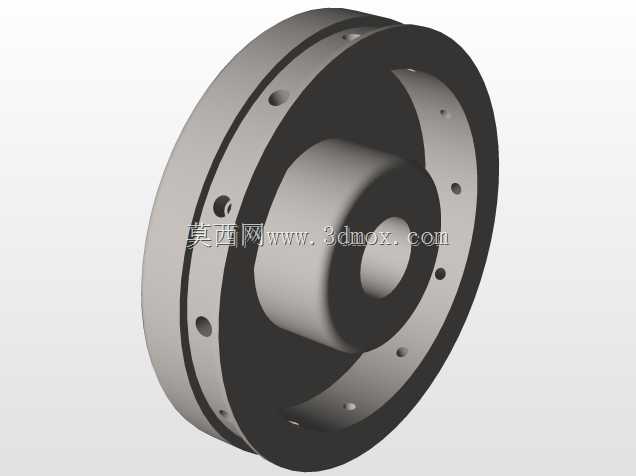

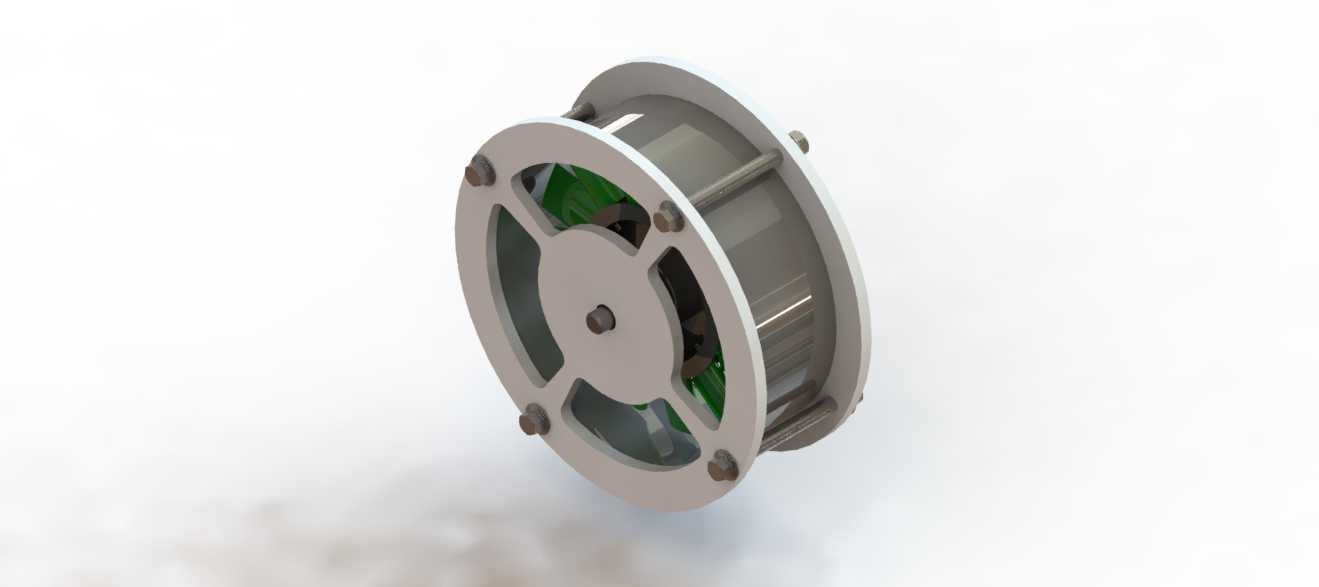

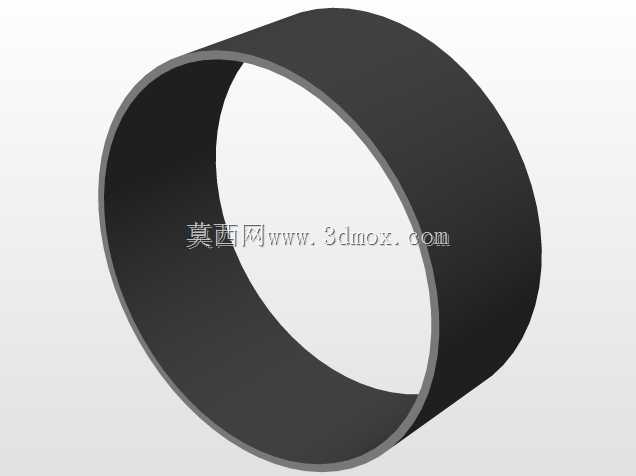

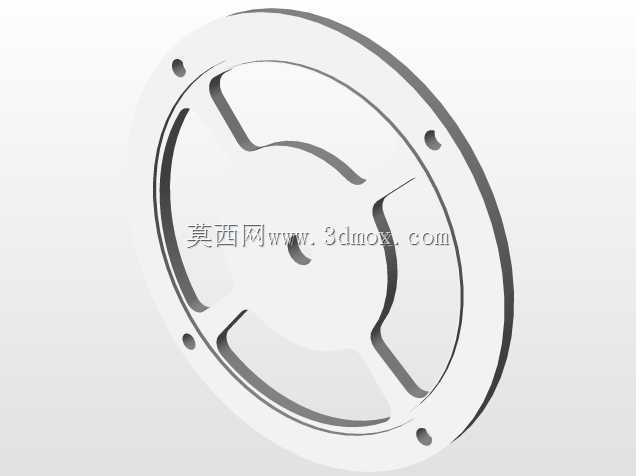

这款涡轮装置主要面向小型分布式波浪能采集场景设计，可适配近岸浮式发电平台、航标供电模块、小型海洋观测站的能量转换单元，核心作用是将波浪起伏带动的流体动能转化为旋转机械能，为后续发电模块提供稳定的动力输入。从结构设计逻辑来看，整体采用短筒式轴向布局，外壳采用带均布安装孔的法兰式端盖结构，端盖圆周方向预留6个螺栓固定位，可直接与前端导流罩、后端发电定子模块对接，安装边界控制在紧凑的圆柱空间内，径向尺寸适配小型浮体的内部安装腔，轴向长度较短，可降低浮体摆动带来的同轴度偏差影响。叶轮部分采用辐条式支撑结构，中心设置定位轴孔，与输出轴采用过渡配合加平键周向固定，叶片曲面经过流体仿真优化，可适配双向流体冲击，不管是波浪上涌还是回落过程中带动的流体流动，都能推动叶轮保持同向旋转，避免传统单向涡轮在流体反向时出现的动能损耗。内部设置导流隔腔，可引导流体沿叶片切线方向进入做功区域，减少流体在腔体内的紊流扰动，降低无用能量耗散，端盖内侧预留密封件安装槽，可适配O型密封圈实现腔体与外部海水环境的隔离，避免内部转动部件被海水侵蚀。在实际选型适配时，该涡轮可直接对接低转速永磁发电机模块，不需要额外加装变速结构，自身转动惯量经过配重平衡，在低流速流体冲击下即可启动转动，适配波浪能流速不稳定、冲击方向多变的工况特点。结构上所有外露的连接部位都做了沉孔设计，螺栓安装后端面保持平整，不会额外增加流体阻力，整体外壳采用等壁厚设计，在保证结构强度的前提下控制整体重量，降低浮体平台的载重负担。转动部件与固定端盖之间预留合理的配合间隙，可适应海洋环境下的温度形变，避免出现卡滞问题，中心轴的支撑采用两端简支结构，可承受流体冲击带来的径向载荷，延长部件的使用寿命。
