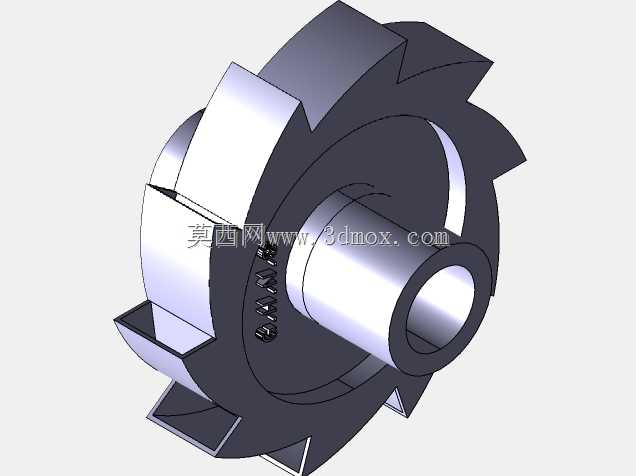

排种系统专用槽式种子轮结构

这款种子轮是精量播种设备排种系统的核心执行部件，主要配套各类中耕作物播种机、穴播器使用，直接决定单穴种子投送量与排种均匀度，是影响播种作业株距合格率、空穴率的关键结构件。从结构设计来看，该种子轮采用周向均布容种槽的轮体结构，轮缘外侧均匀排布带导向倾角的容种凹槽，槽型轮廓根据目标作物种子的三轴尺寸做适配设计，可在轮体转动过程中完成充种、清种、投种三个核心动作：当容种槽转动至种腔区域时，种子在重力与种群扰动作用下填充入槽，随轮体转动经过清种区域时，槽外多余种子被清种毛刷刮除，仅保留单粒或设定粒数的种子随槽转动至投种口位置，依靠自重落入导种管完成排种动作。轮体中心设计有阶梯式安装轴孔，轴孔内径与排种器驱动轴做公差配合，轴孔端面预留有键槽安装位，可通过平键传递扭矩，避免轮体工作过程中出现打滑丢转问题；轮体一侧设置有定位轴肩，安装时可直接贴合排种器壳体的定位端面，无需额外调整轴向位置即可保证容种槽与种腔、投种口的对位精度，降低现场装配调试的难度。轮体的外径尺寸根据排种器壳体的安装腔尺寸做匹配设计，轮缘与壳体内壁之间保留0.2-0.3mm的运转间隙，既避免轮体转动时出现卡滞，又可防止间隙过大造成种子漏播；容种槽的深度、宽度参数针对常见的玉米、大豆、棉花等中耕作物种子尺寸做优化，槽口边缘做小圆弧倒角处理，避免充种、投种过程中划伤种子表皮，影响种子出芽率。设计过程中针对排种作业的常见失效问题做了结构优化：容种槽的侧壁设计有1.5°的拔模斜度，可减少种子在槽内的卡滞概率，保证投种顺畅；轮体整体采用对称式结构布局，转动过程中质心与回转中心重合，高速作业时不会产生额外振动，可适配最高8km/h的机组作业速度，满足大田播种的作业效率要求。安装时需注意轮体的转动方向与容种槽的倾角方向匹配，反向安装会导致充种不足、空穴率上升；轮体与驱动轴的配合公差选用H7/k6过渡配合，既保证装配便利性，又可避免长期作业出现轴孔磨损导致的传动间隙过大问题。
