商用食品加工熏制箱体结构设计

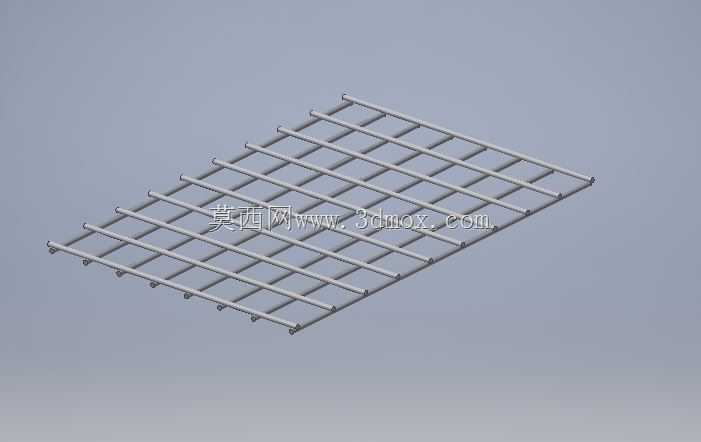

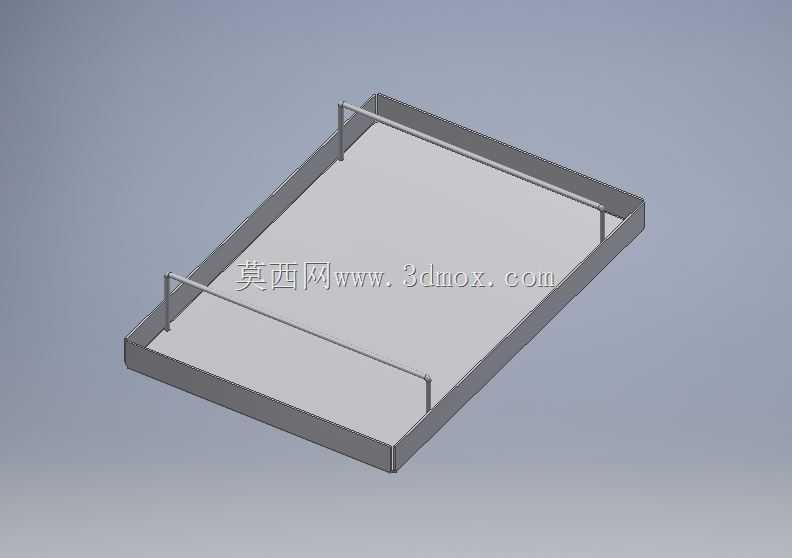

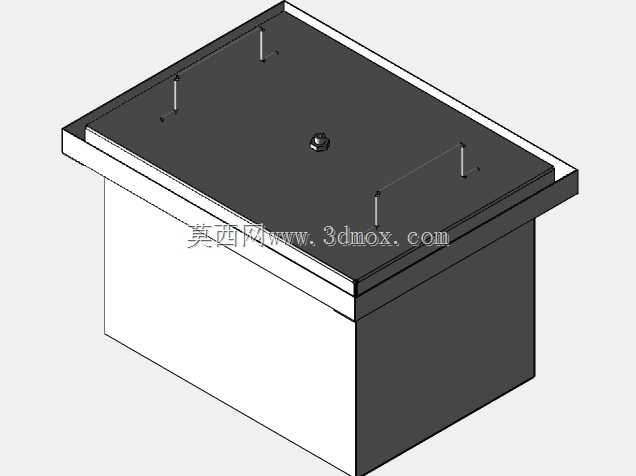

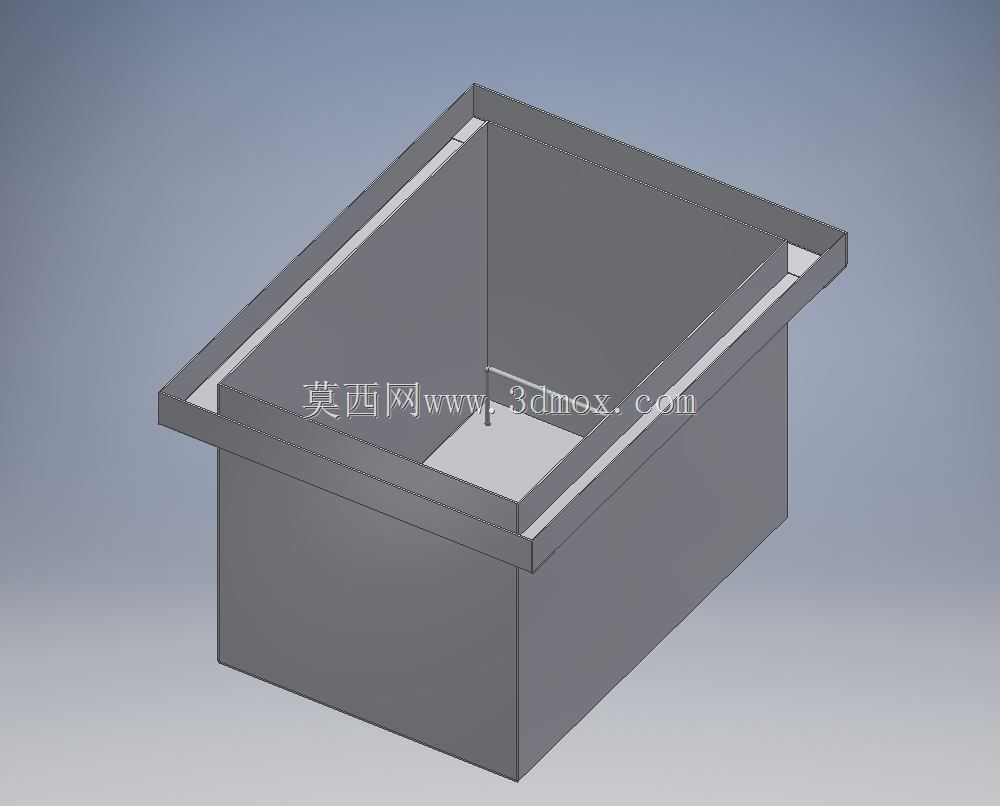

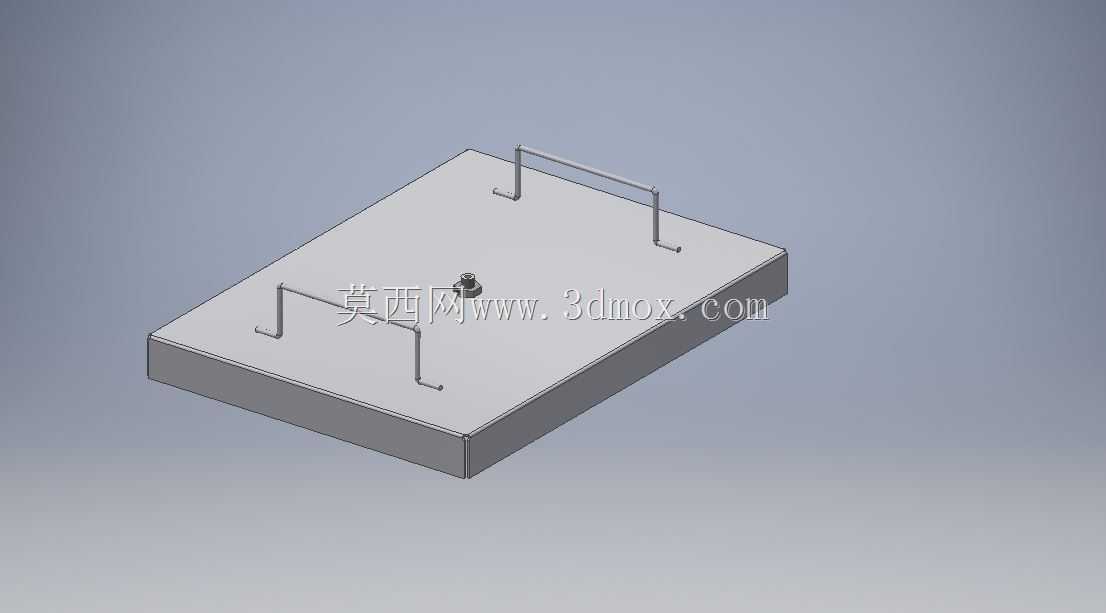

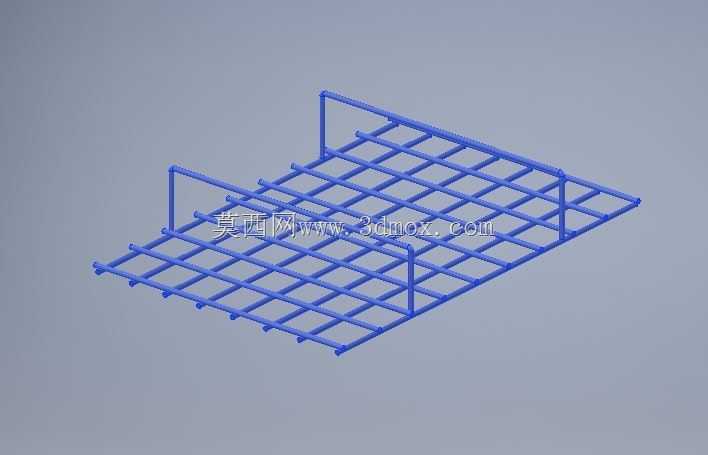

这款熏制箱体主要面向小型水产加工门店、熟食作坊的日常熏鱼作业场景，也可适配小型餐饮门店的特色熏制菜品制作需求，区别于大型工业熏制生产线的规模化设计，该设备更侧重小批量、多频次的灵活作业需求，能够在有限的后厨或作坊空间内完成从原料放置到熏制出料的全流程操作。从结构设计来看，整体采用立式方箱布局，顶部设置带提手的密封盖板，盖板边缘做外翻搭接结构，闭合后可与箱体上沿紧密贴合，减少熏制过程中烟气外泄，盖板上预留的小型凸起结构为烟气调节旋钮位，可根据熏制工艺需求调整箱内烟气流通量，控制熏制风味浓度。箱体内部设置分层置物栅格，栅格采用等距排布的条形支撑结构，栅条间隙经过优化，既能够保证烟气在箱内上下循环流通，让放置在栅格上的鱼块各面都能均匀接触熏烟，避免局部熏制过度或不足，同时栅格采用抽拉式安装设计，可根据加工食材的尺寸调整层间距，适配不同厚度的鱼块或其他熏制食材，也方便作业完成后抽出栅格进行清洁维护。箱体侧壁做双层折弯结构，一方面提升箱体整体结构刚度，减少长期高温熏制作业下的箱体变形量，另一方面可在夹层内填充保温材料，降低箱内热量向外散失，提升熏制过程的热效率，减少能源消耗。箱体底部预留一定高度的支撑脚空间，既能够避免箱体底部直接与放置台面接触，减少台面受热损伤，也方便日常清洁时清理箱体下方的杂物与积水。从安装边界来看，该设备整体外形方正，占地面积较小，无需复杂的固定安装工序，放置在平整的硬质台面上即可投入使用，外接烟气发生装置后即可开展作业，设备侧边预留的烟气接口采用标准快接结构，可快速对接不同类型的小型熏烟发生器，适配不同加工场景的配套需求。在设计过程中，所有与食材接触的结构均采用圆弧过渡处理，不存在清洁死角，避免食材残渣残留滋生细菌，符合食品加工设备的卫生设计要求，箱体外部的所有棱角均做倒钝处理，避免作业人员操作过程中发生磕碰划伤，提升设备使用的安全性。
