绘画作业用可调式三脚支撑画架结构

　　日常美术创作场景中，画布支撑结构的稳定性、高度适配性直接影响创作过程的流畅度，这款三脚支撑画架的结构设计，完全围绕室内绘画作业的实际使用需求展开，没有冗余的装饰性结构，所有构件都服务于支撑稳定、调节便捷的核心功能。从结构组成来看，整套画架由三根主支撑腿、横向连接横梁、画布承托构件、高度调节孔组、顶部铰接限位结构几个核心部分组成，三根支腿采用非对称的A形排布逻辑，其中两根支腿位于靠近创作者的前侧，单根支腿位于后侧，形成稳定的三角支撑基面，相比常规四脚支撑结构，三脚布局对放置地面的平整度容错率更高，哪怕是略有起伏的画室地面，也能保证三个支脚完全贴合地面，不会出现放置后晃动的问题。支腿主体采用等截面长条型材加工，

　　型材截面的抗弯模量经过核算，在满幅大尺寸画布挂载、创作者倚靠调整画布位置的工况下，支腿的最大挠度控制在允许范围内，不会出现明显的弯折变形。支腿表面沿长度方向加工有等间距的调节孔位，这些孔位同时承担两个功能：一是通过不同孔位与横向连接横梁的插销配合，调整前侧两根支腿的张开角度，进而改变整个画架的整体高度与支撑基面的大小，适配不同尺寸规格的画布，小到4开素描纸、大到全开创作画布都能找到对应的支撑档位；二是配合画布承托构件的插销固定，调整画布承托的上下位置，匹配不同创作者的站立或坐姿创作高度，避免长期创作时的姿态疲劳。顶部的铰接结构是整个画架的角度调节核心，后侧单根支腿与前侧支腿组在顶部通过铰接轴连接，配合支腿上的角度限位卡位，

　　可以调整整个画架的画布支撑面倾斜角度，从接近垂直的素描创作角度，到小幅后仰的油画、水彩创作角度都能实现无级档位锁定，调整到位后不会出现画布自行下坠倾斜的问题。横向连接横梁除了承担前侧两支腿的结构拉结作用，提升整体框架的抗扭刚度之外，还可以作为临时的绘画工具放置位，放置铅笔、橡皮、调色刀这类小型创作工具，减少创作过程中反复取放工具的动线长度。从安装边界尺寸来看，当画架调整到最低支撑档位时，整体占用的地面投影面积较小，适合空间紧凑的小型画室、学生宿舍桌面旁的绘画场景使用；当调整到最高支撑档位时，支腿张开的基面宽度同步增大，保证高工位下的支撑稳定性，不会因为重心升高出现侧翻风险。所有支腿的底端都做了磨平处理，没有尖锐的毛刺，

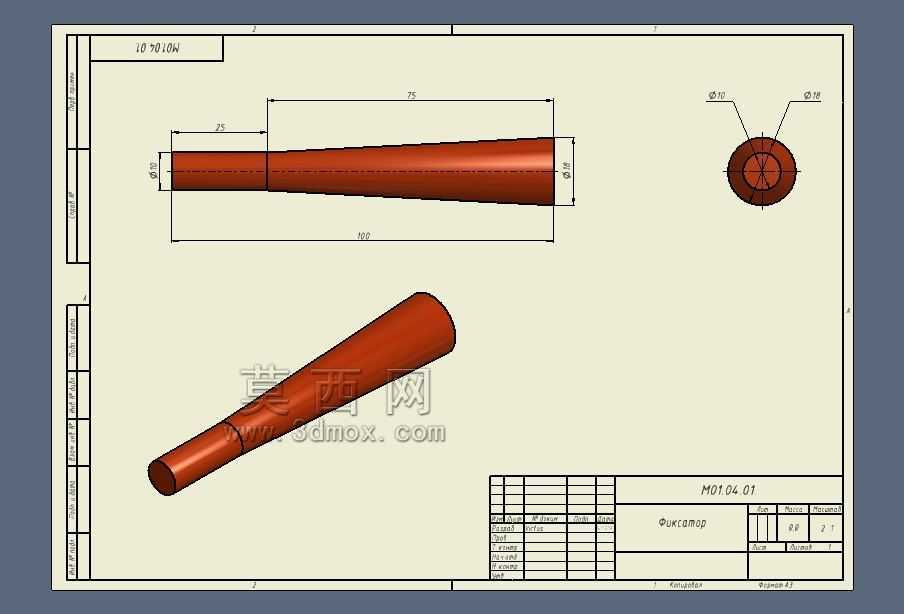

　　同时可以根据使用需求加装防滑胶套，在光滑的瓷砖、木地板地面使用时，避免支腿打滑划伤地面，也进一步提升放置的稳定性。画布承托构件采用折边结构，折边高度刚好可以卡住常规厚度的画布框、画板，不会出现画板从承托位滑落的问题，承托构件与支腿的连接采用快拆插销结构，不需要额外工具就能完成档位调整，日常收纳时可以将所有插销拔出，把三根支腿完全收拢，收拢后的整体截面尺寸很小，方便在画室角落存放，也便于外出写生时携带运输。整套结构的受力路径非常清晰，画布的垂直载荷通过承托构件传递到三根支腿上，再通过支腿分散到地面，横向横梁抵消支腿张开时的侧向分力，顶部铰接结构承受角度调整时的剪切力，每个构件的受力都在材料的许用应力范围内，长期使用也不会出现结构松动、变形的问题，完全满足日常美术创作的高频使用需求。
